OPEL ZAFIRA C 2016 Ohjekirja (in Finnish)

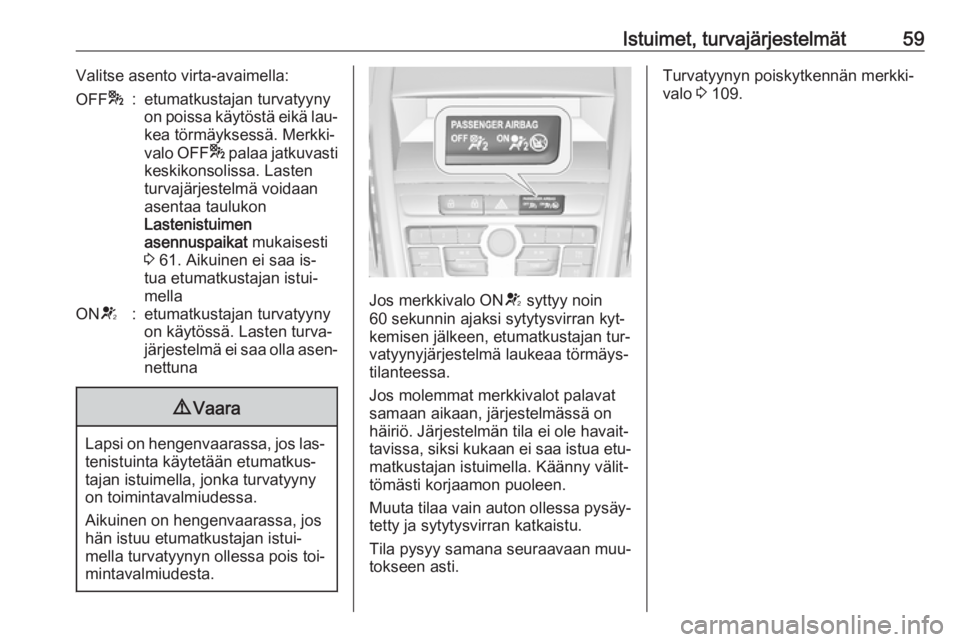

Istuimet, turvajärjestelmät59Valitse asento virta-avaimella:OFF*:etumatkustajan turvatyyny
on poissa käytöstä eikä lau‐
kea törmäyksessä. Merkki‐
valo OFF * palaa jatkuvasti
keskikonsolissa. Lasten
turvajärjestelmä voidaan
asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 61. Aikuinen ei saa is‐
tua etumatkustajan istui‐
mellaON V:etumatkustajan turvatyyny
on käytössä. Lasten turva‐
järjestelmä ei saa olla asen‐ nettuna9 Vaara
Lapsi on hengenvaarassa, jos las‐
tenistuinta käytetään etumatkus‐
tajan istuimella, jonka turvatyyny
on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois toi‐
mintavalmiudesta.
Jos merkkivalo ON V syttyy noin
60 sekunnin ajaksi sytytysvirran kyt‐
kemisen jälkeen, etumatkustajan tur‐
vatyynyjärjestelmä laukeaa törmäys‐
tilanteessa.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua etu‐
matkustajan istuimella. Käänny välit‐
tömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan muu‐
tokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 109.

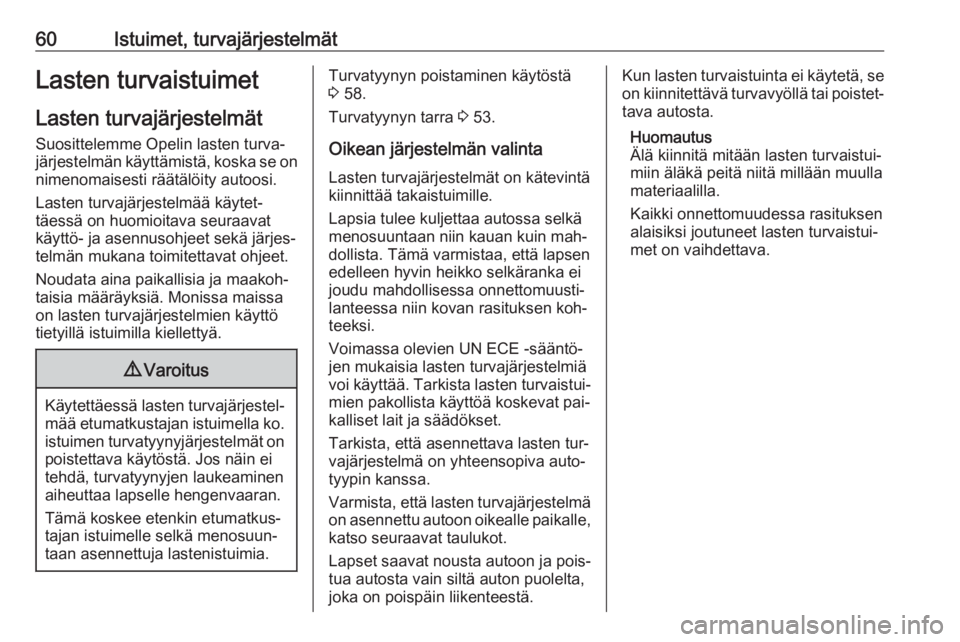

60Istuimet, turvajärjestelmätLasten turvaistuimetLasten turvajärjestelmät
Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on nimenomaisesti räätälöity autoosi.
Lasten turvajärjestelmää käytet‐
täessä on huomioitava seuraavat
käyttö- ja asennusohjeet sekä järjes‐
telmän mukana toimitettavat ohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.
Turvatyynyn poistaminen käytöstä
3 58.
Turvatyynyn tarra 3 53.
Oikean järjestelmän valinta
Lasten turvajärjestelmät on kätevintä
kiinnittää takaistuimille.
Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin mah‐
dollista. Tämä varmistaa, että lapsen
edelleen hyvin heikko selkäranka ei
joudu mahdollisessa onnettomuusti‐
lanteessa niin kovan rasituksen koh‐
teeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia lasten turvajärjestelmiä
voi käyttää. Tarkista lasten turvaistui‐ mien pakollista käyttöä koskevat pai‐
kalliset lait ja säädökset.
Tarkista, että asennettava lasten tur‐
vajärjestelmä on yhteensopiva auto‐
tyypin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.Kun lasten turvaistuinta ei käytetä, se
on kiinnitettävä turvavyöllä tai poistet‐ tava autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

Istuimet, turvajärjestelmät61Lastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudet
Paino- tai ikäluokka
Etumatkustajan istuimella
Toisen istuinrivin
ulkopaikoilla
Toisen
istuinrivin keski‐
mmäisellä is‐
tuinpaikallaKolmannen
istuinrivin istuin‐
paikoillaturvatyyny toimin‐
tavalmiudessaturvatyyny ei toi‐
mintavalmiudessaRyhmä 0: enintään 10 kg
tai noin 10 kkXU 1UXURyhmä 0+: enintään 13 kg
tai noin 2 vuottaXU 1UXURyhmä I: 9–18 kg
tai noin 8 kk–4 vuottaXU 1UXURyhmä II: 15–25 kg
tai noin 3–7 vuottaXXUXURyhmä III: 22–36 kg
tai noin 6–12 vuottaXXUXU1:kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon.
varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pysty‐
asentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.U:yleiskelpoinen kolmipisteturvavyön yhteydessä.X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

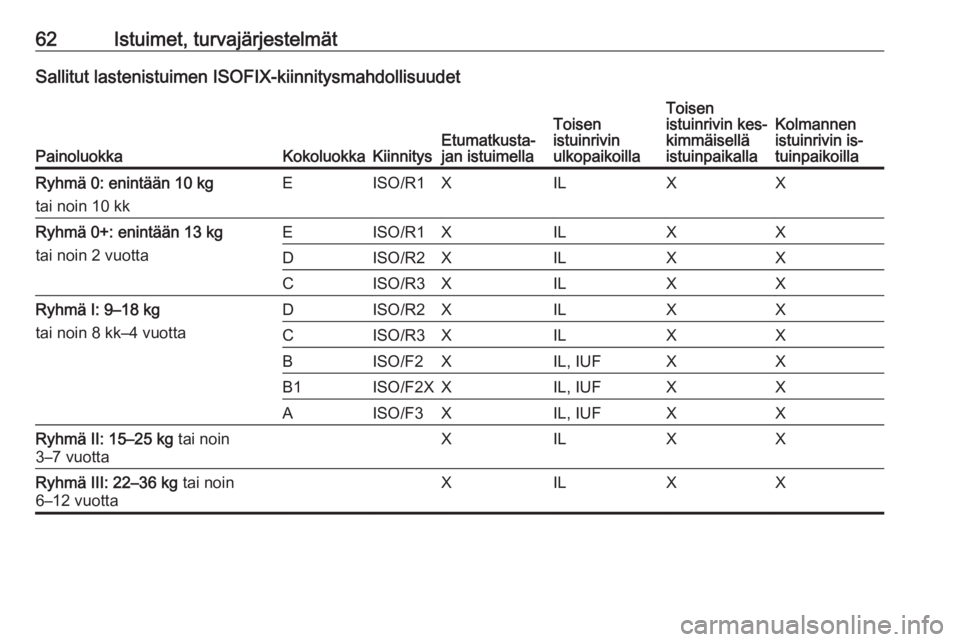

62Istuimet, turvajärjestelmätSallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudet
PainoluokkaKokoluokkaKiinnitysEtumatkusta‐
jan istuimellaToisen
istuinrivin
ulkopaikoillaToisen
istuinrivin kes‐
kimmäisellä
istuinpaikallaKolmannen
istuinrivin is‐
tuinpaikoillaRyhmä 0: enintään 10 kg
tai noin 10 kkEISO/R1XILXXRyhmä 0+: enintään 13 kg
tai noin 2 vuottaEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXRyhmä I: 9–18 kg
tai noin 8 kk–4 vuottaDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXRyhmä II: 15–25 kg tai noin
3–7 vuottaXILXXRyhmä III: 22–36 kg tai noin
6–12 vuottaXILXX

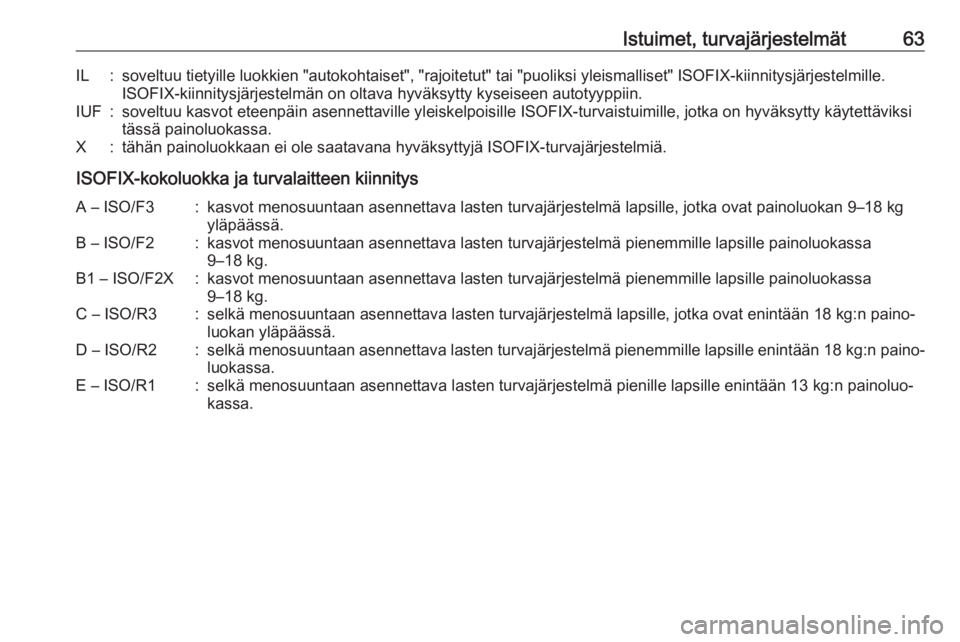

Istuimet, turvajärjestelmät63IL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassa.X:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.
ISOFIX-kokoluokka ja turvalaitteen kiinnitys
A – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässä.B – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.B1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa9–18 kg.C – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässä.D – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.

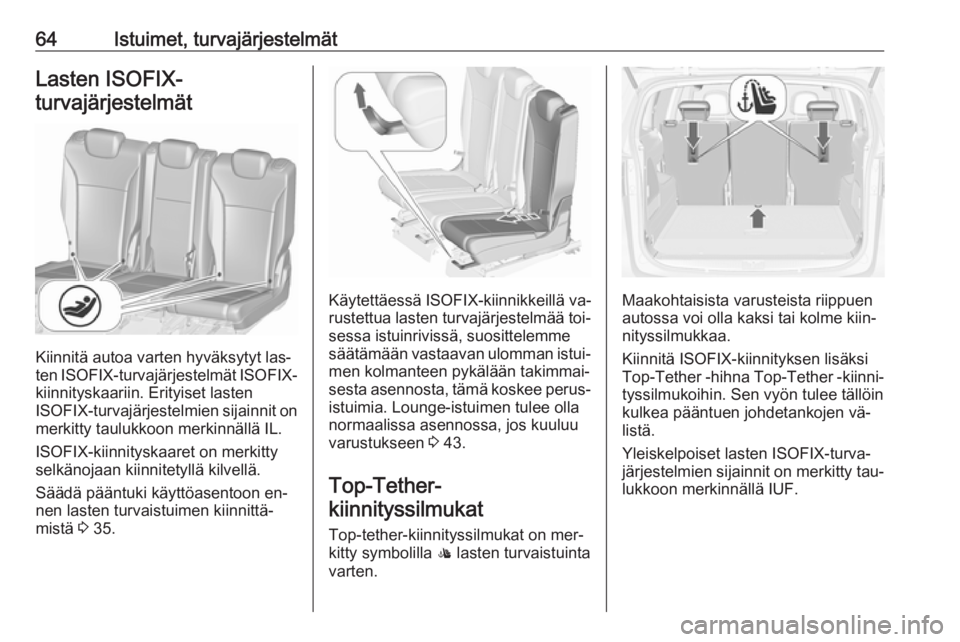

64Istuimet, turvajärjestelmätLasten ISOFIX-turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Säädä pääntuki käyttöasentoon en‐
nen lasten turvaistuimen kiinnittä‐
mistä 3 35.
Käytettäessä ISOFIX-kiinnikkeillä va‐
rustettua lasten turvajärjestelmää toi‐ sessa istuinrivissä, suosittelemme
säätämään vastaavan ulomman istui‐
men kolmanteen pykälään takimmai‐
sesta asennosta, tämä koskee perus‐
istuimia. Lounge-istuimen tulee olla
normaalissa asennossa, jos kuuluu
varustukseen 3 43.
Top-Tether-
kiinnityssilmukat
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐
nityssilmukkaa.
Kiinnitä ISOFIX-kiinnityksen lisäksi Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

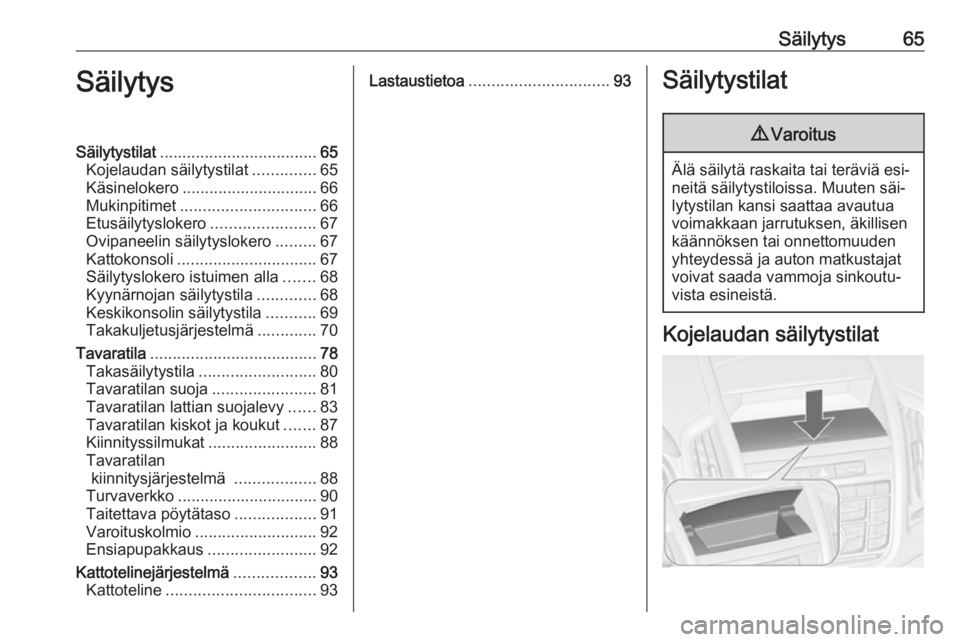

Säilytys65SäilytysSäilytystilat................................... 65
Kojelaudan säilytystilat ..............65
Käsinelokero .............................. 66
Mukinpitimet .............................. 66
Etusäilytyslokero .......................67
Ovipaneelin säilytyslokero .........67
Kattokonsoli ............................... 67
Säilytyslokero istuimen alla .......68
Kyynärnojan säilytystila .............68
Keskikonsolin säilytystila ...........69
Takakuljetusjärjestelmä .............70
Tavaratila ..................................... 78
Takasäilytystila .......................... 80
Tavaratilan suoja .......................81
Tavaratilan lattian suojalevy ......83
Tavaratilan kiskot ja koukut .......87
Kiinnityssilmukat ........................88
Tavaratilan kiinnitysjärjestelmä ..................88
Turvaverkko ............................... 90
Taitettava pöytätaso ..................91
Varoituskolmio ........................... 92
Ensiapupakkaus ........................92
Kattotelinejärjestelmä ..................93
Kattoteline ................................. 93Lastaustietoa............................... 93Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat

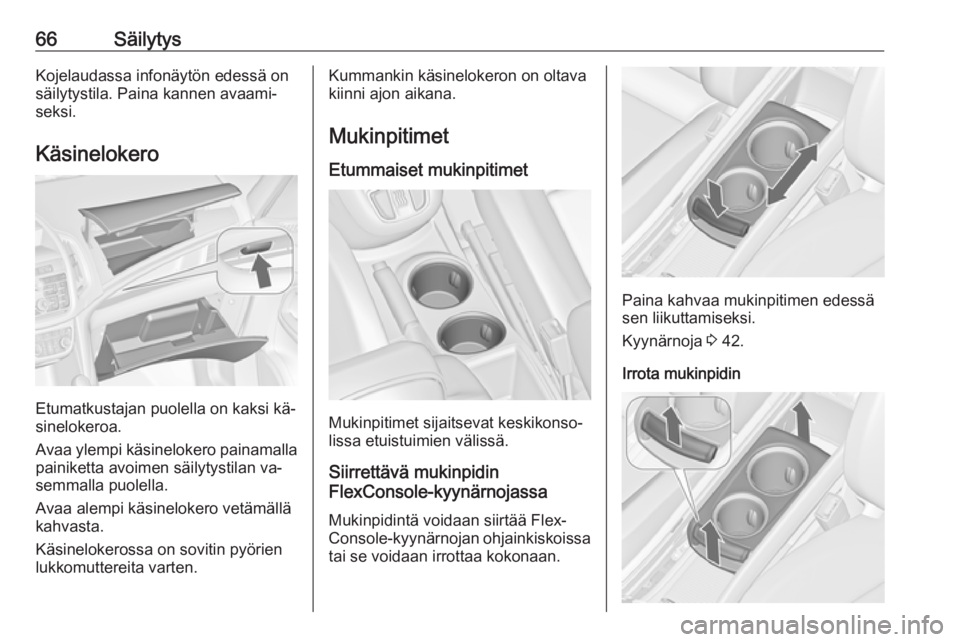

66SäilytysKojelaudassa infonäytön edessä on
säilytystila. Paina kannen avaami‐
seksi.
Käsinelokero
Etumatkustajan puolella on kaksi kä‐
sinelokeroa.
Avaa ylempi käsinelokero painamalla
painiketta avoimen säilytystilan va‐
semmalla puolella.
Avaa alempi käsinelokero vetämällä kahvasta.
Käsinelokerossa on sovitin pyörien
lukkomuttereita varten.
Kummankin käsinelokeron on oltava
kiinni ajon aikana.
Mukinpitimet Etummaiset mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa etuistuimien välissä.
Siirrettävä mukinpidin
FlexConsole-kyynärnojassa
Mukinpidintä voidaan siirtää Flex‐Console-kyynärnojan ohjainkiskoissa tai se voidaan irrottaa kokonaan.
Paina kahvaa mukinpitimen edessä
sen liikuttamiseksi.
Kyynärnoja 3 42.
Irrota mukinpidin

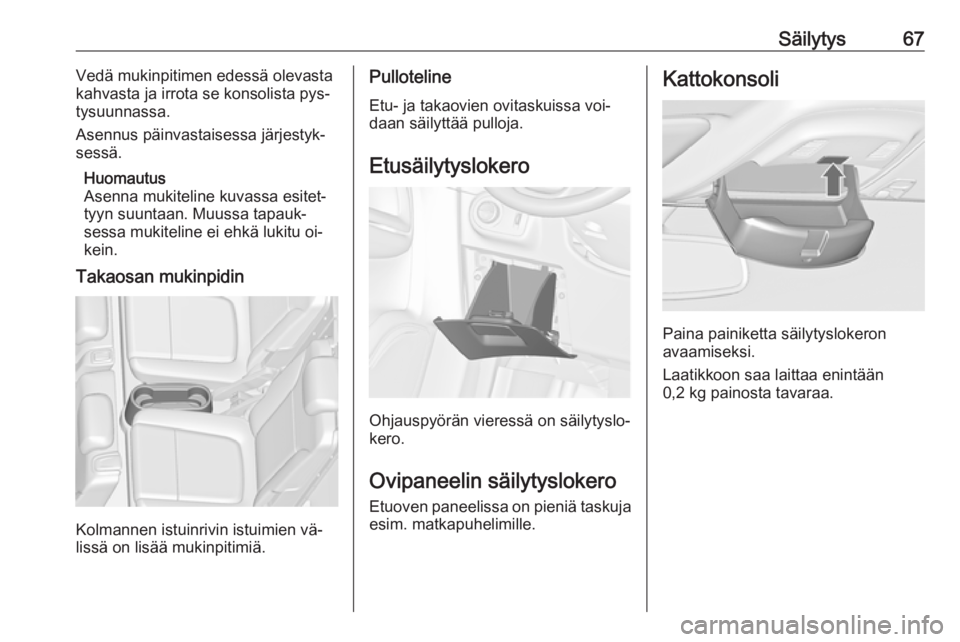

Säilytys67Vedä mukinpitimen edessä olevasta
kahvasta ja irrota se konsolista pys‐
tysuunnassa.
Asennus päinvastaisessa järjestyk‐
sessä.
Huomautus
Asenna mukiteline kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa mukiteline ei ehkä lukitu oi‐
kein.
Takaosan mukinpidin
Kolmannen istuinrivin istuimien vä‐
lissä on lisää mukinpitimiä.
Pulloteline
Etu- ja takaovien ovitaskuissa voi‐
daan säilyttää pulloja.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Ovipaneelin säilytyslokero
Etuoven paneelissa on pieniä taskuja
esim. matkapuhelimille.
Kattokonsoli
Paina painiketta säilytyslokeron
avaamiseksi.
Laatikkoon saa laittaa enintään
0,2 kg painosta tavaraa.

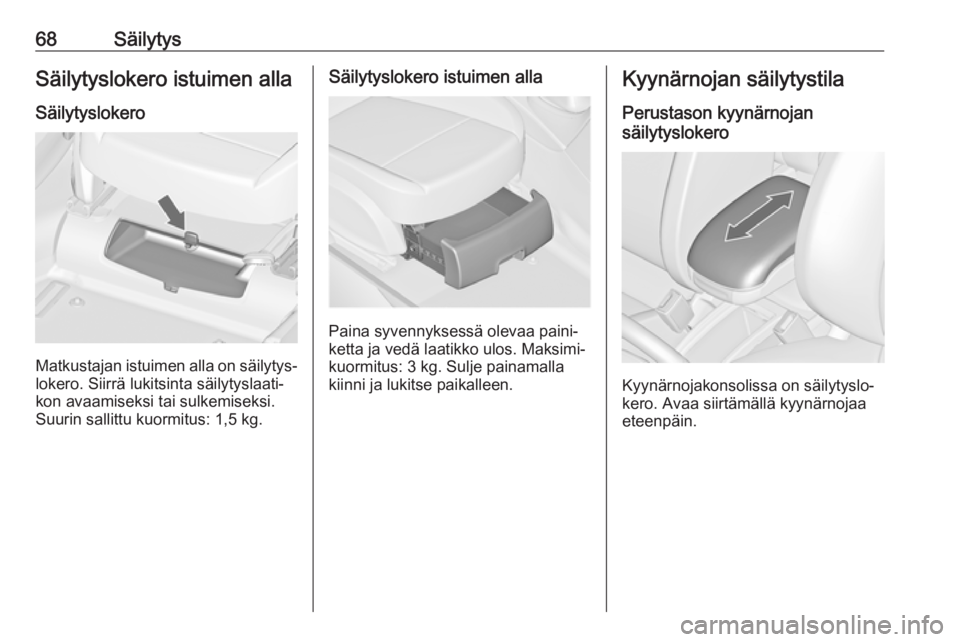

68SäilytysSäilytyslokero istuimen alla
Säilytyslokero
Matkustajan istuimen alla on säilytys‐ lokero. Siirrä lukitsinta säilytyslaati‐
kon avaamiseksi tai sulkemiseksi.
Suurin sallittu kuormitus: 1,5 kg.
Säilytyslokero istuimen alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
Perustason kyynärnojan
säilytyslokero
Kyynärnojakonsolissa on säilytyslo‐
kero. Avaa siirtämällä kyynärnojaa
eteenpäin.
