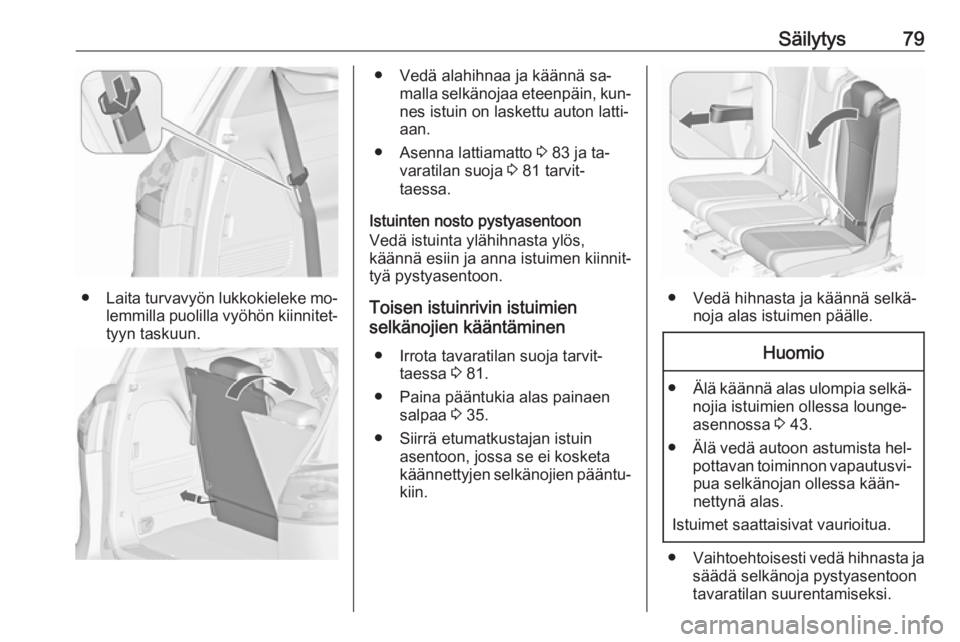

Säilytys79
●Laita turvavyön lukkokieleke mo‐
lemmilla puolilla vyöhön kiinnitet‐ tyyn taskuun.
● Vedä alahihnaa ja käännä sa‐ malla selkänojaa eteenpäin, kun‐
nes istuin on laskettu auton latti‐
aan.
● Asenna lattiamatto 3 83 ja ta‐
varatilan suoja 3 81 tarvit‐
taessa.
Istuinten nosto pystyasentoon
Vedä istuinta ylähihnasta ylös,
käännä esiin ja anna istuimen kiinnit‐
tyä pystyasentoon.
Toisen istuinrivin istuimien
selkänojien kääntäminen
● Irrota tavaratilan suoja tarvit‐ taessa 3 81.
● Paina pääntukia alas painaen salpaa 3 35.
● Siirrä etumatkustajan istuin asentoon, jossa se ei kosketa
käännettyjen selkänojien pääntu‐ kiin.
● Vedä hihnasta ja käännä selkä‐ noja alas istuimen päälle.
Huomio
● Älä käännä alas ulompia selkä‐
nojia istuimien ollessa lounge-
asennossa 3 43.
● Älä vedä autoon astumista hel‐
pottavan toiminnon vapautusvi‐ pua selkänojan ollessa kään‐
nettynä alas.
Istuimet saattaisivat vaurioitua.
● Vaihtoehtoisesti vedä hihnasta ja
säädä selkänoja pystyasentoon
tavaratilan suurentamiseksi.

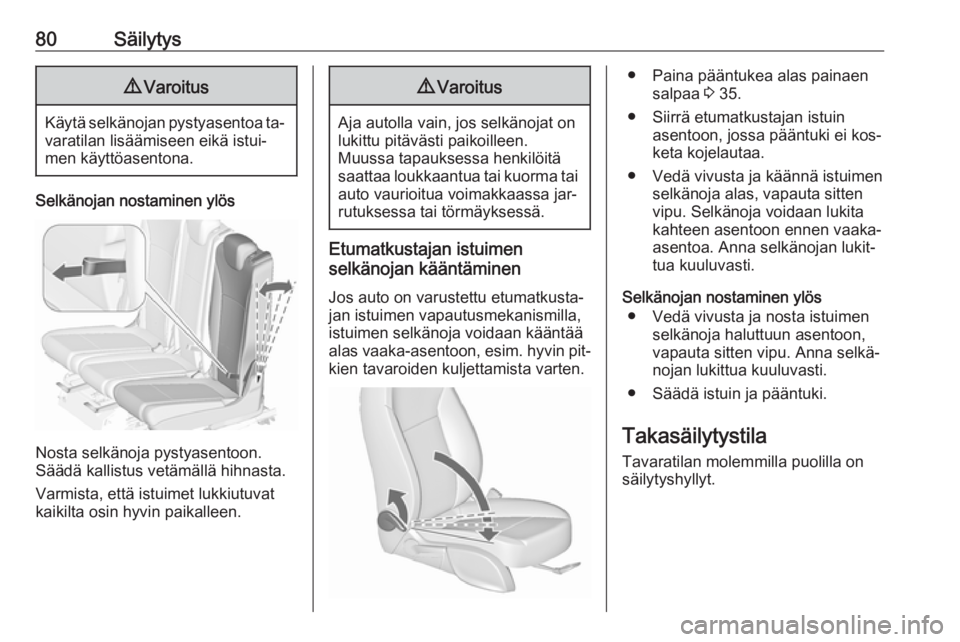

80Säilytys9Varoitus
Käytä selkänojan pystyasentoa ta‐
varatilan lisäämiseen eikä istui‐
men käyttöasentona.
Selkänojan nostaminen ylös
Nosta selkänoja pystyasentoon.
Säädä kallistus vetämällä hihnasta.
Varmista, että istuimet lukkiutuvat
kaikilta osin hyvin paikalleen.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐rutuksessa tai törmäyksessä.
Etumatkustajan istuimen
selkänojan kääntäminen
Jos auto on varustettu etumatkusta‐
jan istuimen vapautusmekanismilla,
istuimen selkänoja voidaan kääntää
alas vaaka-asentoon, esim. hyvin pit‐
kien tavaroiden kuljettamista varten.
● Paina pääntukea alas painaen salpaa 3 35.
● Siirrä etumatkustajan istuin asentoon, jossa pääntuki ei kos‐
keta kojelautaa.
● Vedä vivusta ja käännä istuimen selkänoja alas, vapauta sitten
vipu. Selkänoja voidaan lukita kahteen asentoon ennen vaaka-
asentoa. Anna selkänojan lukit‐
tua kuuluvasti.
Selkänojan nostaminen ylös ● Vedä vivusta ja nosta istuimen selkänoja haluttuun asentoon,vapauta sitten vipu. Anna selkä‐nojan lukittua kuuluvasti.
● Säädä istuin ja pääntuki.
Takasäilytystila Tavaratilan molemmilla puolilla onsäilytyshyllyt.

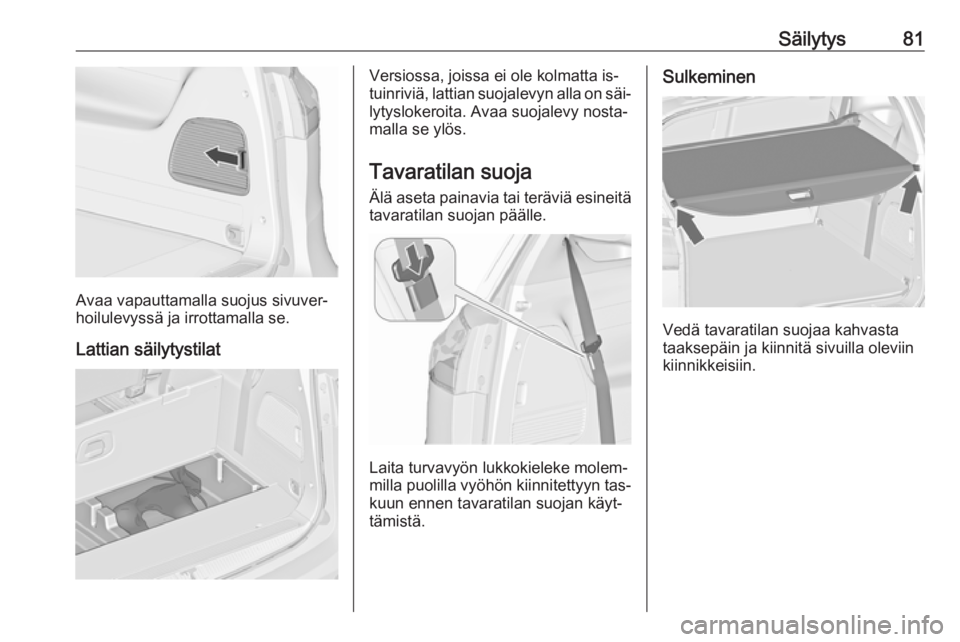

Säilytys81
Avaa vapauttamalla suojus sivuver‐
hoilulevyssä ja irrottamalla se.
Lattian säilytystilat
Versiossa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös.
Tavaratilan suoja
Älä aseta painavia tai teräviä esineitä
tavaratilan suojan päälle.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn tas‐ kuun ennen tavaratilan suojan käyt‐
tämistä.
Sulkeminen
Vedä tavaratilan suojaa kahvasta
taaksepäin ja kiinnitä sivuilla oleviin kiinnikkeisiin.

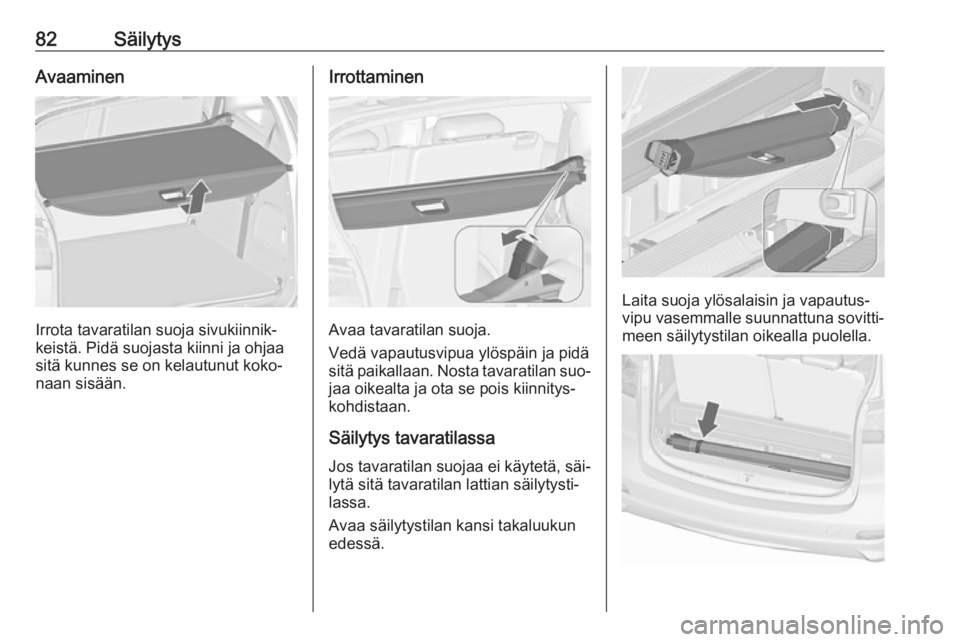

82SäilytysAvaaminen
Irrota tavaratilan suoja sivukiinnik‐
keistä. Pidä suojasta kiinni ja ohjaa
sitä kunnes se on kelautunut koko‐
naan sisään.
Irrottaminen
Avaa tavaratilan suoja.
Vedä vapautusvipua ylöspäin ja pidä
sitä paikallaan. Nosta tavaratilan suo‐
jaa oikealta ja ota se pois kiinnitys‐
kohdistaan.
Säilytys tavaratilassa
Jos tavaratilan suojaa ei käytetä, säi‐ lytä sitä tavaratilan lattian säilytysti‐
lassa.
Avaa säilytystilan kansi takaluukun
edessä.
Laita suoja ylösalaisin ja vapautus‐
vipu vasemmalle suunnattuna sovitti‐
meen säilytystilan oikealla puolella.

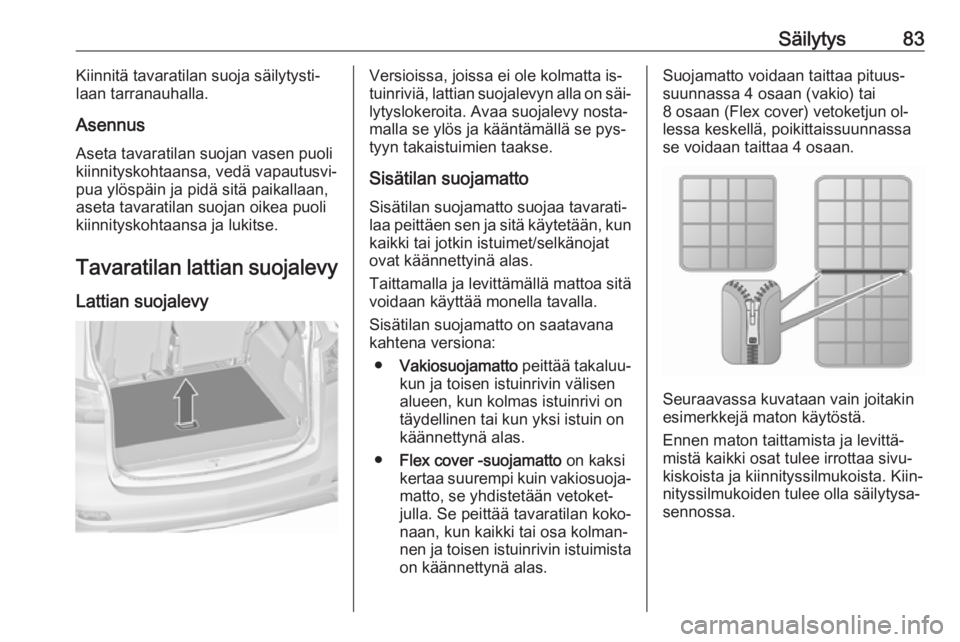

Säilytys83Kiinnitä tavaratilan suoja säilytysti‐
laan tarranauhalla.
Asennus
Aseta tavaratilan suojan vasen puoli
kiinnityskohtaansa, vedä vapautusvi‐
pua ylöspäin ja pidä sitä paikallaan,
aseta tavaratilan suojan oikea puoli
kiinnityskohtaansa ja lukitse.
Tavaratilan lattian suojalevy Lattian suojalevyVersioissa, joissa ei ole kolmatta is‐
tuinriviä, lattian suojalevyn alla on säi‐ lytyslokeroita. Avaa suojalevy nosta‐
malla se ylös ja kääntämällä se pys‐
tyyn takaistuimien taakse.
Sisätilan suojamatto
Sisätilan suojamatto suojaa tavarati‐
laa peittäen sen ja sitä käytetään, kun kaikki tai jotkin istuimet/selkänojat
ovat käännettyinä alas.
Taittamalla ja levittämällä mattoa sitä
voidaan käyttää monella tavalla.
Sisätilan suojamatto on saatavana kahtena versiona:
● Vakiosuojamatto peittää takaluu‐
kun ja toisen istuinrivin välisen
alueen, kun kolmas istuinrivi on
täydellinen tai kun yksi istuin on
käännettynä alas.
● Flex cover -suojamatto on kaksi
kertaa suurempi kuin vakiosuoja‐
matto, se yhdistetään vetoket‐
julla. Se peittää tavaratilan koko‐
naan, kun kaikki tai osa kolman‐
nen ja toisen istuinrivin istuimista on käännettynä alas.Suojamatto voidaan taittaa pituus‐
suunnassa 4 osaan (vakio) tai
8 osaan (Flex cover) vetoketjun ol‐
lessa keskellä, poikittaissuunnassa
se voidaan taittaa 4 osaan.
Seuraavassa kuvataan vain joitakin
esimerkkejä maton käytöstä.
Ennen maton taittamista ja levittä‐
mistä kaikki osat tulee irrottaa sivu‐
kiskoista ja kiinnityssilmukoista. Kiin‐
nityssilmukoiden tulee olla säilytysa‐
sennossa.

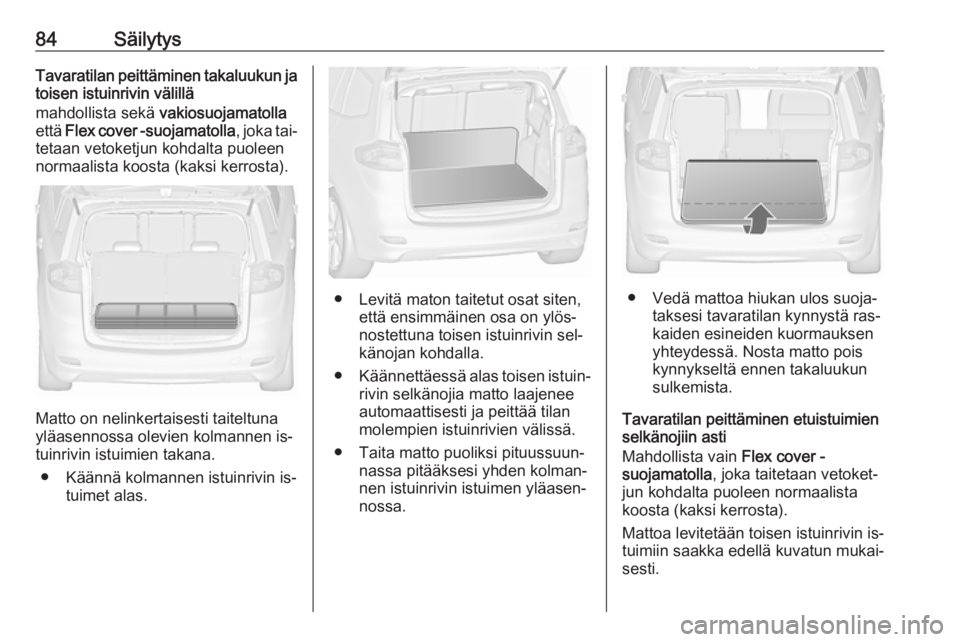

84SäilytysTavaratilan peittäminen takaluukun jatoisen istuinrivin välillä
mahdollista sekä vakiosuojamatolla
että Flex cover -suojamatolla , joka tai‐
tetaan vetoketjun kohdalta puoleen
normaalista koosta (kaksi kerrosta).
Matto on nelinkertaisesti taiteltuna
yläasennossa olevien kolmannen is‐
tuinrivin istuimien takana.
● Käännä kolmannen istuinrivin is‐ tuimet alas.
● Levitä maton taitetut osat siten,että ensimmäinen osa on ylös‐
nostettuna toisen istuinrivin sel‐
känojan kohdalla.
● Käännettäessä alas toisen istuin‐
rivin selkänojia matto laajenee
automaattisesti ja peittää tilan molempien istuinrivien välissä.
● Taita matto puoliksi pituussuun‐ nassa pitääksesi yhden kolman‐
nen istuinrivin istuimen yläasen‐
nossa.● Vedä mattoa hiukan ulos suoja‐ taksesi tavaratilan kynnystä ras‐
kaiden esineiden kuormauksen
yhteydessä. Nosta matto pois
kynnykseltä ennen takaluukun
sulkemista.
Tavaratilan peittäminen etuistuimien
selkänojiin asti
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka edellä kuvatun mukai‐
sesti.

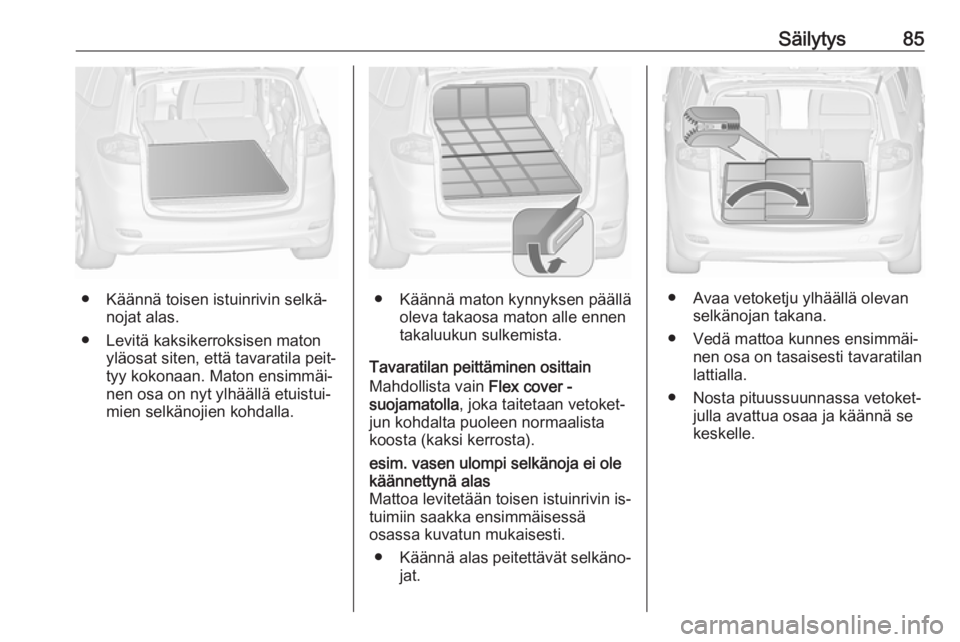

Säilytys85
● Käännä toisen istuinrivin selkä‐nojat alas.
● Levitä kaksikerroksisen maton yläosat siten, että tavaratila peit‐
tyy kokonaan. Maton ensimmäi‐
nen osa on nyt ylhäällä etuistui‐
mien selkänojien kohdalla.● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Tavaratilan peittäminen osittain
Mahdollista vain Flex cover -
suojamatolla , joka taitetaan vetoket‐
jun kohdalta puoleen normaalista
koosta (kaksi kerrosta).
esim. vasen ulompi selkänoja ei ole
käännettynä alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävät selkäno‐
jat.
● Avaa vetoketju ylhäällä olevan selkänojan takana.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa vetoket‐ julla avattua osaa ja käännä sekeskelle.

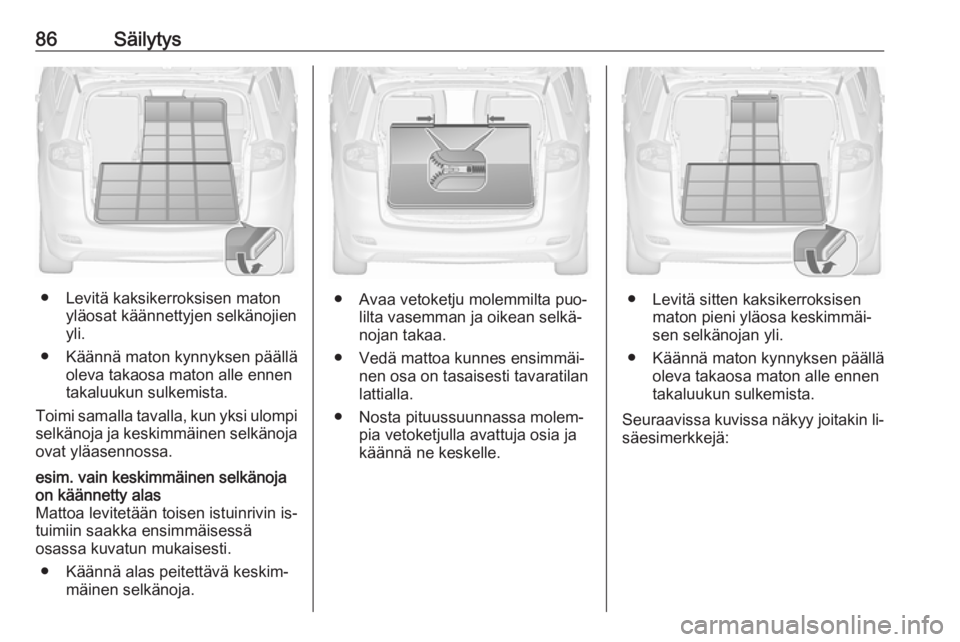

86Säilytys
● Levitä kaksikerroksisen matonyläosat käännettyjen selkänojien
yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Toimi samalla tavalla, kun yksi ulompi
selkänoja ja keskimmäinen selkänoja
ovat yläasennossa.
esim. vain keskimmäinen selkänoja
on käännetty alas
Mattoa levitetään toisen istuinrivin is‐
tuimiin saakka ensimmäisessä
osassa kuvatun mukaisesti.
● Käännä alas peitettävä keskim‐ mäinen selkänoja.
● Avaa vetoketju molemmilta puo‐ lilta vasemman ja oikean selkä‐
nojan takaa.
● Vedä mattoa kunnes ensimmäi‐ nen osa on tasaisesti tavaratilan
lattialla.
● Nosta pituussuunnassa molem‐ pia vetoketjulla avattuja osia ja
käännä ne keskelle.● Levitä sitten kaksikerroksisen maton pieni yläosa keskimmäi‐
sen selkänojan yli.
● Käännä maton kynnyksen päällä oleva takaosa maton alle ennen
takaluukun sulkemista.
Seuraavissa kuvissa näkyy joitakin li‐
säesimerkkejä:

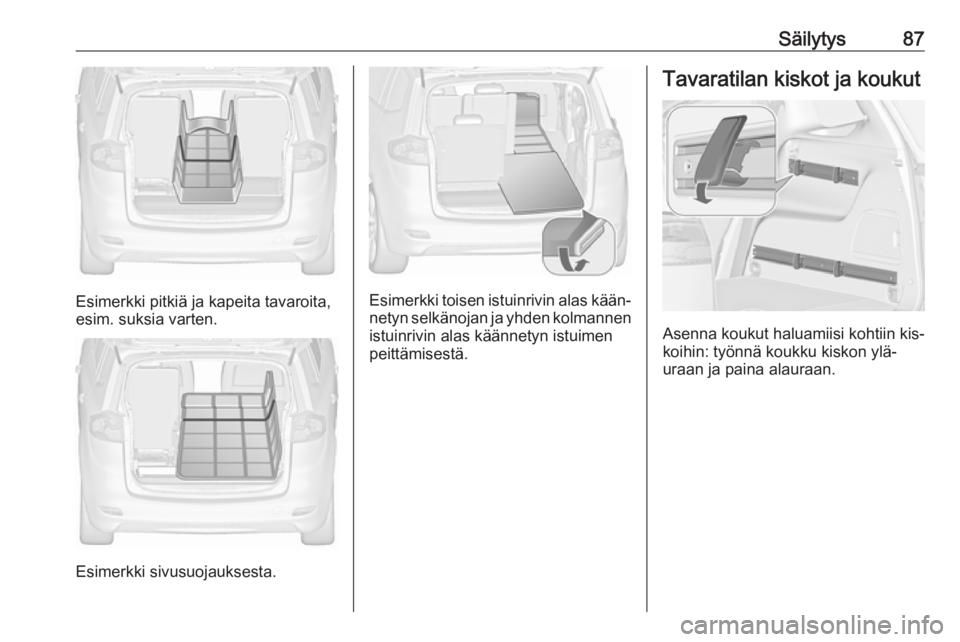

Säilytys87
Esimerkki pitkiä ja kapeita tavaroita,
esim. suksia varten.
Esimerkki sivusuojauksesta.
Esimerkki toisen istuinrivin alas kään‐
netyn selkänojan ja yhden kolmannen istuinrivin alas käännetyn istuimen
peittämisestä.
Tavaratilan kiskot ja koukut
Asenna koukut haluamiisi kohtiin kis‐
koihin: työnnä koukku kiskon ylä‐
uraan ja paina alauraan.

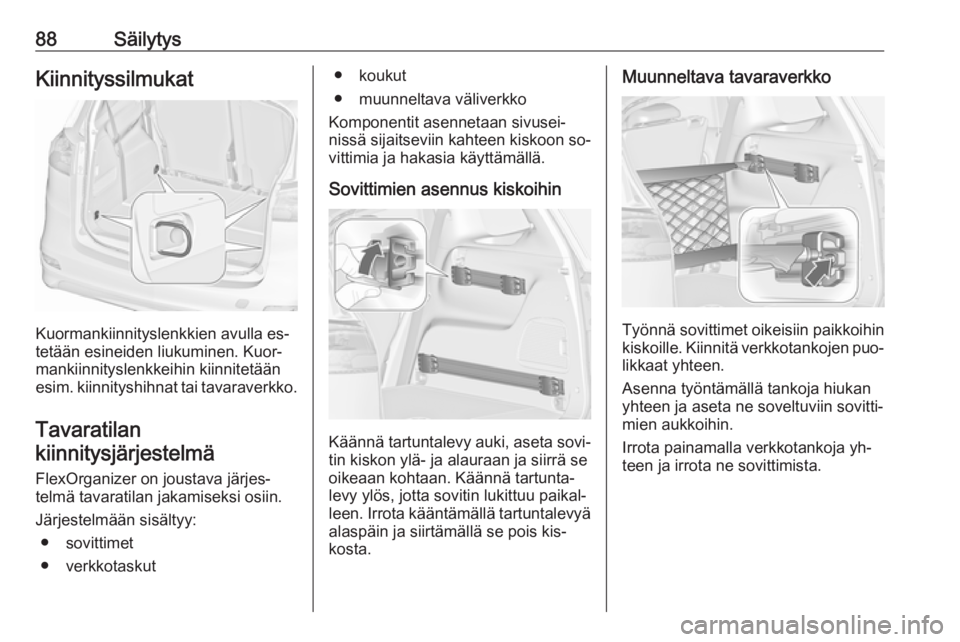

88SäilytysKiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
● muunneltava väliverkko
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon so‐
vittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois kis‐
kosta.
Muunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Kiinnitä verkkotankojen puo‐
likkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja yh‐
teen ja irrota ne sovittimista.
