Säilytys69FlexConsole-kyynärnojan
säilytyslokerot

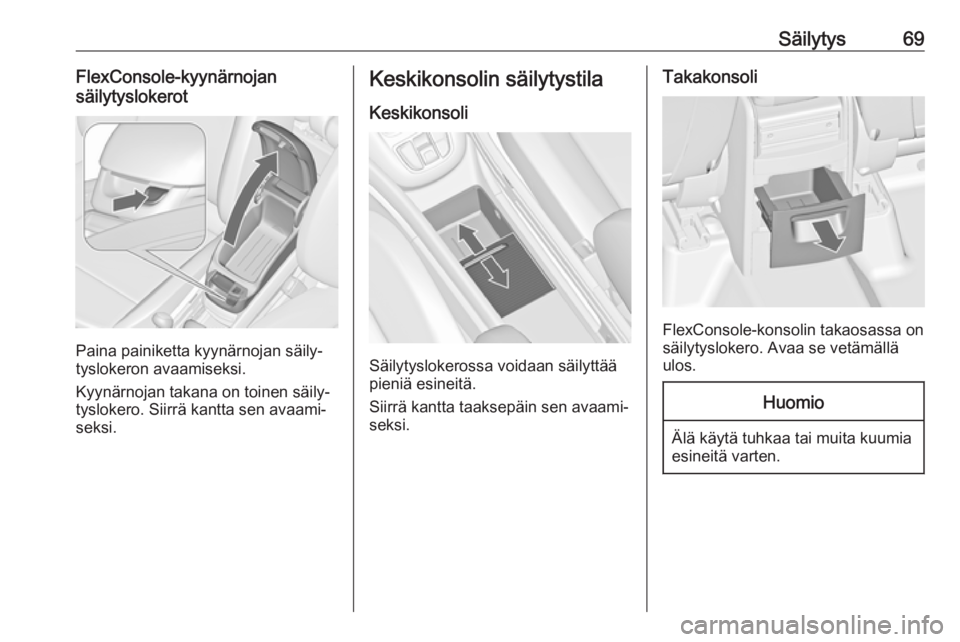

Paina painiketta kyynärnojan säily‐
tyslokeron avaamiseksi.
Kyynärnojan takana on toinen säily‐
tyslokero. Siirrä kantta sen avaami‐ seksi.
Keskikonsolin säilytystila
Keskikonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Siirrä kantta taaksepäin sen avaami‐ seksi.
Takakonsoli
FlexConsole-konsolin takaosassa on
säilytyslokero. Avaa se vetämällä
ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.

70SäilytysTakakuljetusjärjestelmäTakakuljetusjärjestelmä neljälle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa kahden polku‐ pyörän kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Vielä kaksi polkupyörää
voidaan kiinnittää sovittimeen. Mui‐
den esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä
sovitinta. Polkupyöräkohtainen mak‐
simikuormitus ulos vedettävällä teli‐
neellä on 30 kg. Tämä mahdollistaa
sähkökäyttöisten polkupyörien kiin‐
nittämisen ulos vedettävään telinee‐
seen. Polkupyöräkohtainen maksimi‐
kuormitus sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei käy‐
tetä, se täytyy työntää takaisin auton
lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on pie‐ nempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.

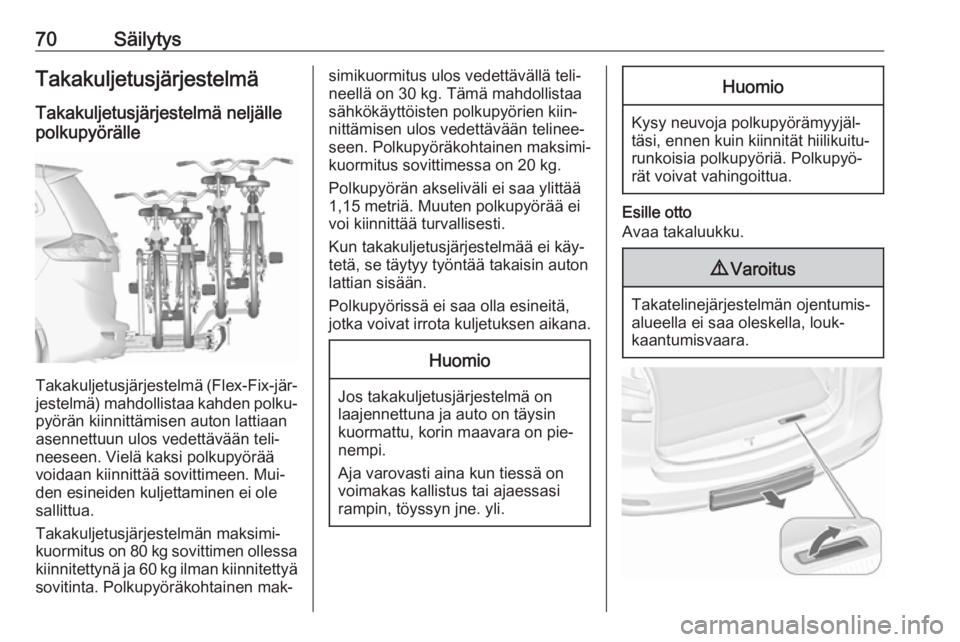

Säilytys71Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐
kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐ delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molemmat takavalot ulos.
Takakuljetusjärjestelmän
lukitseminen

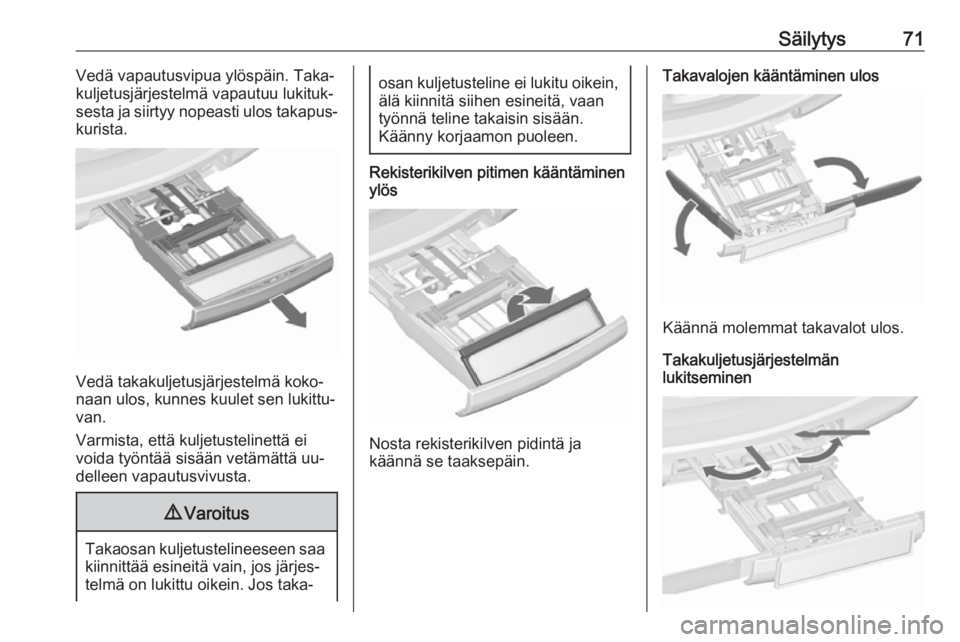

72SäilytysKäännä molempia pidinvipuja sivu‐
suunnassa niin pitkälle kuin ne me‐
nevät.
Muutoin turvallinen toiminta ei ole
taattu.
Pyöräsyvennysten kääntäminen ulos
Käännä molemmat pyöräsyvennyk‐
set ulos.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa (1) ja vedä sitä
taaksepäin.
Käännä teline ylös (2).
Paina telinettä alas (1) ja käännä kah‐
vaa (2) taaksepäin sen lukitsemi‐
seksi.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen ku‐
van mukaisesti ja aseta polku‐
pyörä etummaisiin pyöräsyven‐
nyksiin.
Varmista, että polkupyörä on ase‐
tettu pyöräsyvennysten keskelle.

Säilytys73
2.Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.
3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hy‐ vin kiinnitetty.Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin kahta
polkupyörää sovitin on kiinnitettävä ennen toisen polkupyörän kiinnittä‐
mistä.1. Kiinnitä sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.
2. Käännä vipua (1) eteenpäin japidä sitä paikallaan, laske sitten
sovitinta (2) takaa.

74Säilytys3. Vapauta vipu ja tarkista, että so‐vitin on hyvin kiinnittynyt.

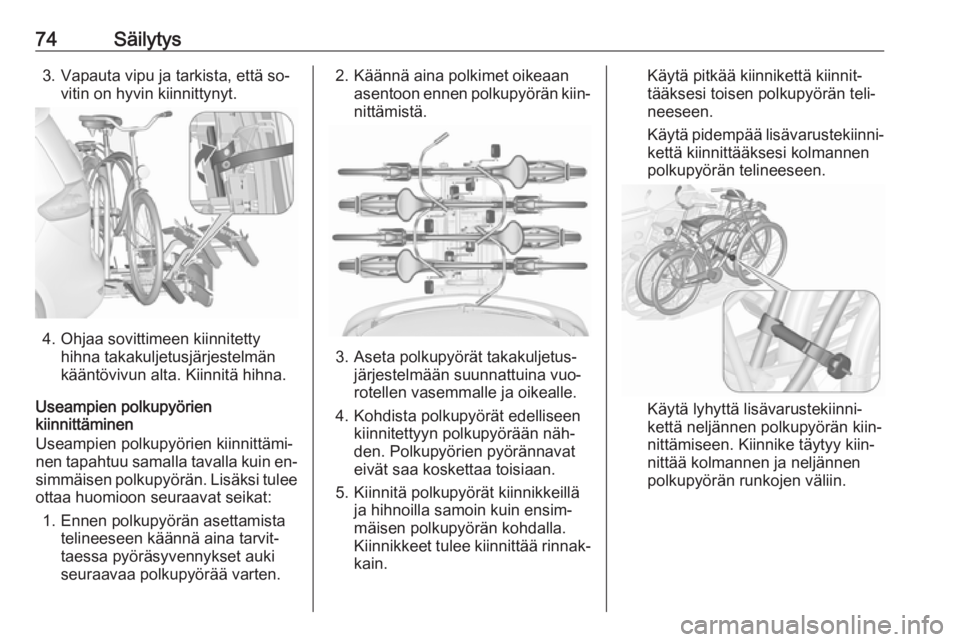

4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän
kääntövivun alta. Kiinnitä hihna.
Useampien polkupyörien
kiinnittäminen
Useampien polkupyörien kiinnittämi‐
nen tapahtuu samalla tavalla kuin en‐
simmäisen polkupyörän. Lisäksi tulee ottaa huomioon seuraavat seikat:
1. Ennen polkupyörän asettamista telineeseen käännä aina tarvit‐
taessa pyöräsyvennykset auki
seuraavaa polkupyörää varten.
2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.
3. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina vuo‐
rotellen vasemmalle ja oikealle.
4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään näh‐
den. Polkupyörien pyörännavat eivät saa koskettaa toisiaan.
5. Kiinnitä polkupyörät kiinnikkeillä ja hihnoilla samoin kuin ensim‐
mäisen polkupyörän kohdalla.
Kiinnikkeet tulee kiinnittää rinnak‐
kain.
Käytä pitkää kiinnikettä kiinnit‐
tääksesi toisen polkupyörän teli‐
neeseen.
Käytä pidempää lisävarustekiinni‐
kettä kiinnittääksesi kolmannen
polkupyörän telineeseen.
Käytä lyhyttä lisävarustekiinni‐
kettä neljännen polkupyörän kiin‐
nittämiseen. Kiinnike täytyy kiin‐
nittää kolmannen ja neljännen
polkupyörän runkojen väliin.

Säilytys75

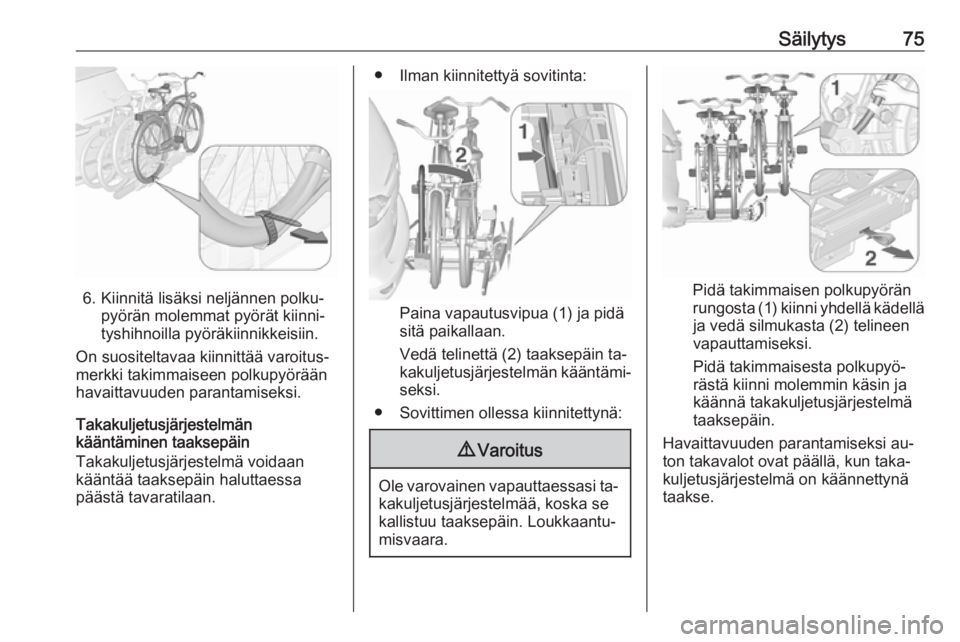

6. Kiinnitä lisäksi neljännen polku‐pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräkiinnikkeisiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.
● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä
sitä paikallaan.
Vedä telinettä (2) taaksepäin ta‐ kakuljetusjärjestelmän kääntämi‐
seksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi ta‐
kakuljetusjärjestelmää, koska sekallistuu taaksepäin. Loukkaantu‐
misvaara.
Pidä takimmaisen polkupyörän
rungosta (1) kiinni yhdellä kädellä ja vedä silmukasta (2) telineen
vapauttamiseksi.
Pidä takimmaisesta polkupyö‐
rästä kiinni molemmin käsin ja
käännä takakuljetusjärjestelmä
taaksepäin.
Havaittavuuden parantamiseksi au‐ ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.

76Säilytys9Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin, ennen kuin poistat vii‐
meisen polkupyörän takakuljetusjär‐
jestelmästä.
1. Käännä pyöräsyvennykset si‐ sään.
2. Avaa hihna.
3. Käännä vipua (1) eteenpäin ja pidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa (1) eteen vapautta‐
mista varten ja nosta telinettä (2).

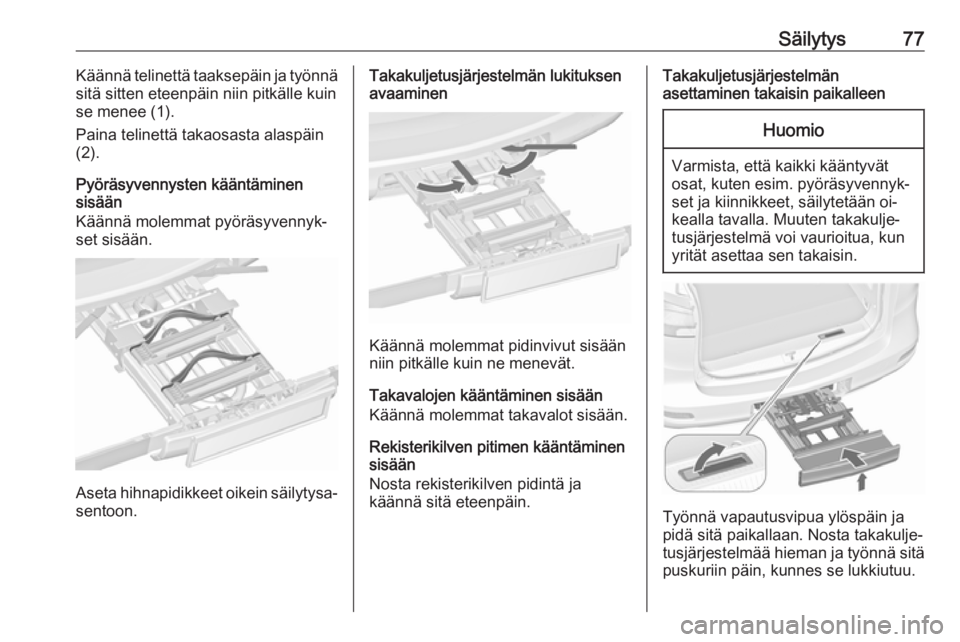

Säilytys77Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alaspäin
(2).
Pyöräsyvennysten kääntäminen
sisään
Käännä molemmat pyöräsyvennyk‐
set sisään.
Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät.
Takavalojen kääntäminen sisään
Käännä molemmat takavalot sisään.
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta takakulje‐
tusjärjestelmää hieman ja työnnä sitä
puskuriin päin, kunnes se lukkiutuu.

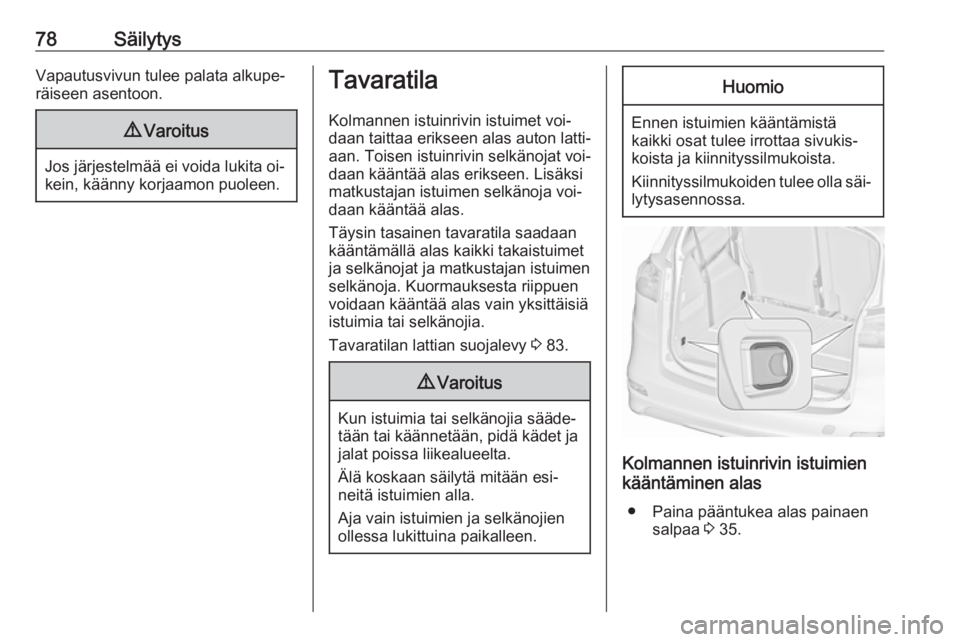

78SäilytysVapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Kolmannen istuinrivin istuimet voi‐
daan taittaa erikseen alas auton latti‐ aan. Toisen istuinrivin selkänojat voi‐
daan kääntää alas erikseen. Lisäksi
matkustajan istuimen selkänoja voi‐
daan kääntää alas.
Täysin tasainen tavaratila saadaan
kääntämällä alas kaikki takaistuimet
ja selkänojat ja matkustajan istuimen
selkänoja. Kuormauksesta riippuen
voidaan kääntää alas vain yksittäisiä
istuimia tai selkänojia.
Tavaratilan lattian suojalevy 3 83.9 Varoitus
Kun istuimia tai selkänojia sääde‐
tään tai käännetään, pidä kädet ja jalat poissa liikealueelta.
Älä koskaan säilytä mitään esi‐
neitä istuimien alla.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla säi‐ lytysasennossa.
Kolmannen istuinrivin istuimien
kääntäminen alas
● Paina pääntukea alas painaen salpaa 3 35.
