Eşya saklama ve bagaj bölümleri89
● Katlanmış olan örtününparçalarını, ilk parça ikinci
sıradaki koltuk sırtlığına
kaldırılmış şekilde genişletin.
● İkinci sıra koltuk sırtlıkları aşağıya katlanırken, örtü
otomatik olarak genişler ve her iki
koltuk sırası arasındaki yeri
kaplar.
● Üçüncü sıradaki tek bir koltuğu kaldırmak için, örtüyü
uzunlamasına yarıya kadar
katlayın.● Ağır nesneler yüklenirken bagaj bölümünü korumak için örtüyü birmiktar dışarıya çekin. Arka
kapağı kapatmadan önce,
örtünün üst tarafını kaldırın.
Bagaj bölümünün ön koltukların
sırtlıklarına kadar örtülmesi
Sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında
mümkündür (çift kat).
Örtü, daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.● İkinci sıra koltuk sırtlıklarını aşağıya katlayın.
● Çift katlı örtünün üst kısımlarını bagaj bölümü tamamen
örtülebilecek kadar genişletin.
Örtünün birinci parçası şimdi
artık ön koltukların sırtlıklarına
kadar kaldırılır.

90Eşya saklama ve bagaj bölümleri
● Arka kapağı kapatmadan önce,üstte kalan arka parçayı örtünün
altına katlayın.
Bagaj bölümünün kısmen örtülmesi
Sadece Flex kapak iç koruyucu örtü
fermuarla yarı boyuna katlandığında
mümkündür (çift kat).
örn. sol dış koltuk arkalığı aşağıya
katlanmadığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
● Üstleri örtülecek koltuk sırtlıklarını aşağıya katlayın.
● Yukarıya kaldırılan koltukarkalığının arkasındaki fermuarıaçın.
● Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar
dışarıya çekin.
● Fermuarla açılan parçayı uzunlamasına kaldırın ve ortayakatlayın.● Çift katlı örtünün üst parçasını katlanmış olan koltuk
sırtlıklarının üzerine serin.
● Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aynı işlemi bir dış koltuk sırtlığı ve
orta koltuk sırtlığı aşağıya
katlanmadığında da yapın.
örn. sadece orta koltuk arkalığı
aşağıya katlandığında
Örtü daha önce de açıklandığı gibi
ikinci sıradaki koltuklara kadar uzanır.
● Üstü örtülecek olan orta koltuk arkalığını aşağıya katlayın.

Eşya saklama ve bagaj bölümleri91
● Sol ve sağ koltuk sırtlıklarınınarkalarındaki fermuarları açın.
● Örtüyü, ilk parçası bagaj bölümü zemininde düz olana kadar
dışarıya çekin.
● Fermuarla açılan iki parçayı uzunlamasına kaldırın ve ortaya
katlayın.● Sonra, çift katlı örtünün küçük üst
parçasını orta koltuk sırtlığının
üzerine serin.
● Arka kapağı kapatmadan önce, üstte kalan arka parçayı örtünün
altına katlayın.
Aşağıdaki resimlerde bir iki örnek
daha gösterilmektedir.Örn. kayaklar gibi uzun ve dar
nesneler için örnek.
Yan koruyucu örtü için örnek.

92Eşya saklama ve bagaj bölümleri
İkinci sırada ve katlanmış koltuk
arkalığı ve üçüncü sırada katlanmış
bir koltuk için örnek.
Bagaj bölmesindeki kızaklar
ve kancalar
Kancaları istenilen pozisyonda
kızaklara yerleştirin: bunun için
kancayı kızağın üstteki yuvasına
yerleştirin ve alttaki yuvanın içine
bastırın.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi (FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ● adaptörler
● muhafaza cepleri

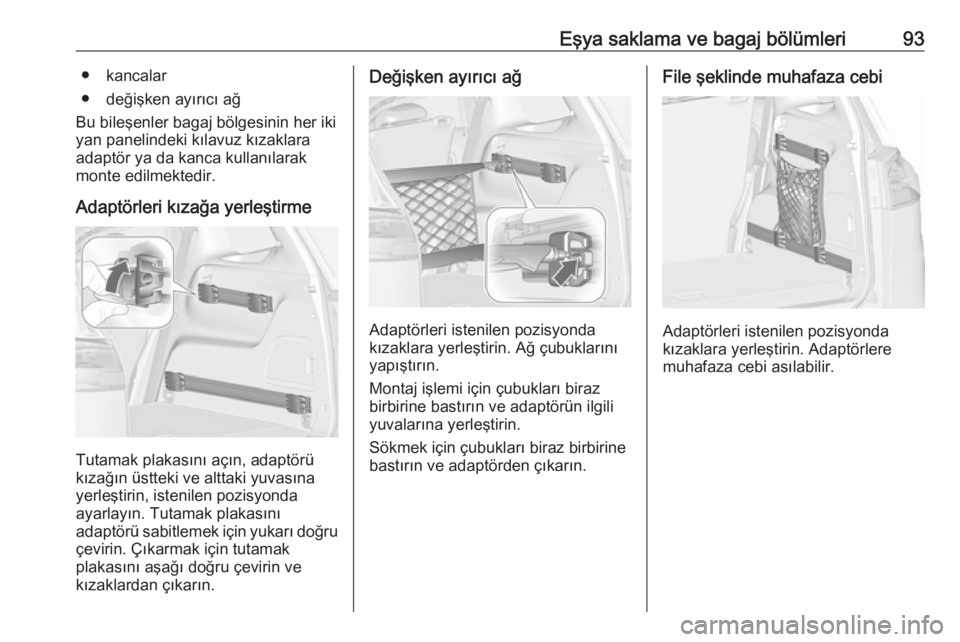

Eşya saklama ve bagaj bölümleri93● kancalar
● değişken ayırıcı ağ
Bu bileşenler bagaj bölgesinin her iki
yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.

94Eşya saklama ve bagaj bölümleriKızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.
Bagaj kapağının önündeki ayırıcı
ağ
Arka kapağın doğrudan önüne takın.
Takmadan önce, ağ çubuğunun dört uç parçasını teker teker saatin tersi
yönde çevirerek içeriye bastırın.
Takmak için ağ çubuğunun
parçalarını arka kapak
çerçevesindeki deliklere geçirin.
Uzun olan çubuk üst kısma
yerleştirilmelidir.
Ayırıcı ağın çubuklarını birbirine bastırın yuvalarından çıkarın.
Emniyet ağı
Emniyet ağı ikinci sıra koltukların
veya ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi
bir şahıs taşınmamalıdır.
İkinci sıradaki koltukların arkasına takılması
● İkinci sıradaki koltukların üzerindeki tavan çerçevesinde
montaj delikleri mevcuttur: ağ çubuğunun bir tarafını uzatın ve
yerine oturtun, çubuğu bastırın
ve diğer tarafını bastırıp yerine
oturtun.

Eşya saklama ve bagaj bölümleri95
● Emniyet ağı kayışlarınınkancalarını bagaj bölümündeki
her iki tarafta bulunan öndeki
bağlantı gözlerine takın.
● Uçlarından çekerek her iki kayışı da gerdirin.
Ön koltukların arkasına takılması
● Ön koltukların üzerindeki tavançerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.
● Emniyet ağı kayışlarının kancalarını zeminde koltukların
önünde zeminde, her iki tarafta
bulunan bağlantı gözlerine takın.
● Uçlarından çekerek her iki kayışı da gerdirin.

96Eşya saklama ve bagaj bölümleriSökülmesi
Kayışı her iki taraftan çözmek için
sıkma düzenindeki tuşa basın.
Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Arka kapağın önündeki bagaj
bölümünün zeminindeki eşya
saklama ve bagaj bölümlerinin
kapağını açın.
Emniyet ağını eşya saklama
bölümüne bırakın ve kapağı kapatın.
Katlanabilir servis masası
Ön koltukların koltuk sırtlıklarındadır.
Dışarı çıkarmak için yerine
oturuncaya kadar yukarıya doğru
çekin.
Aşağı katlamak için direnç noktasına
karşı aşağı doğru bastırın.
Katlanabilir servis masaları üzerine
ağır eşyalar koymayın.
Üçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
önündeki bagaj bölümünün
zeminindeki eşya saklama yerine
yerleştirin.

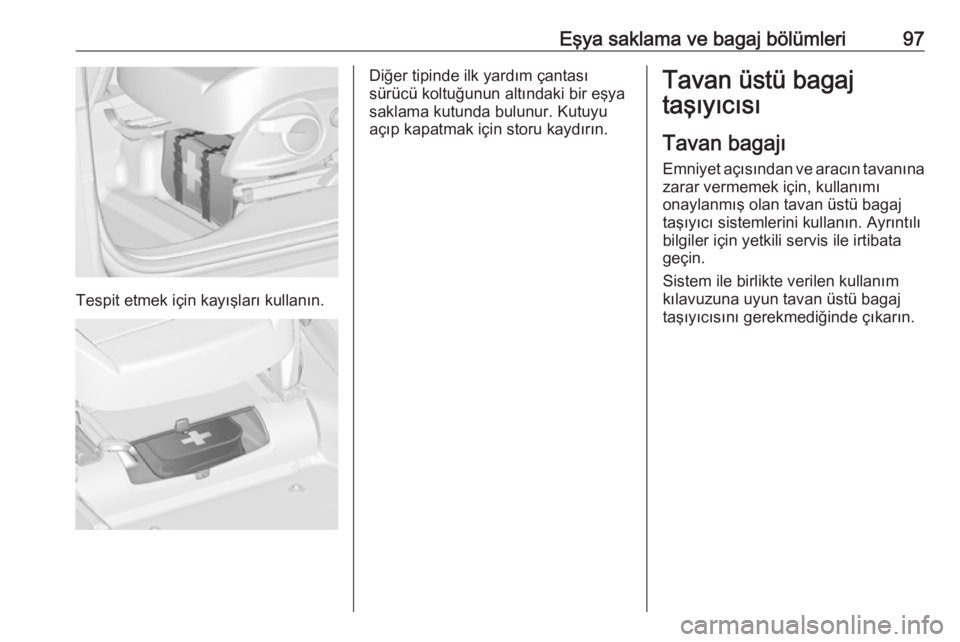

İlk yardım çantası
İlk yardım çantasını ve ikaz yeleğini
sürücü koltuğunun altında muhafaza
edin.

Eşya saklama ve bagaj bölümleri97
Tespit etmek için kayışları kullanın.
Diğer tipinde ilk yardım çantası
sürücü koltuğunun altındaki bir eşya
saklama kutunda bulunur. Kutuyu
açıp kapatmak için storu kaydırın.Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Ayrıntılı
bilgiler için yetkili servis ile irtibata
geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.

98Eşya saklama ve bagaj bölümleriTavan üstü bagaj taşıyıcısının
monte edilmesi
Tavan rayı olan araçlar
Tavan bagajını resimdeki oklarla
gösterilen deliklerin alanına tespit
edin.
Tavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için
tavan şeritlerinde bulunan kapakları
açın. Montaj hazırlıklarını talimatta
belirtildiği gibi resimde gösterilen
tespit elemanına takın.
Aracı yükleme talimatı
● Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
güvenli bir şekilde sabit konumda
ayarlı olduğundan emin olun. Üst üste konulan eşyalarda en ağır
olanı en alta yerleştirin.
● Ağır eşyaları sabitleme kayışlarıyla sabitleme
halkalarına bağlayın 3 92.
● Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyetealın.
