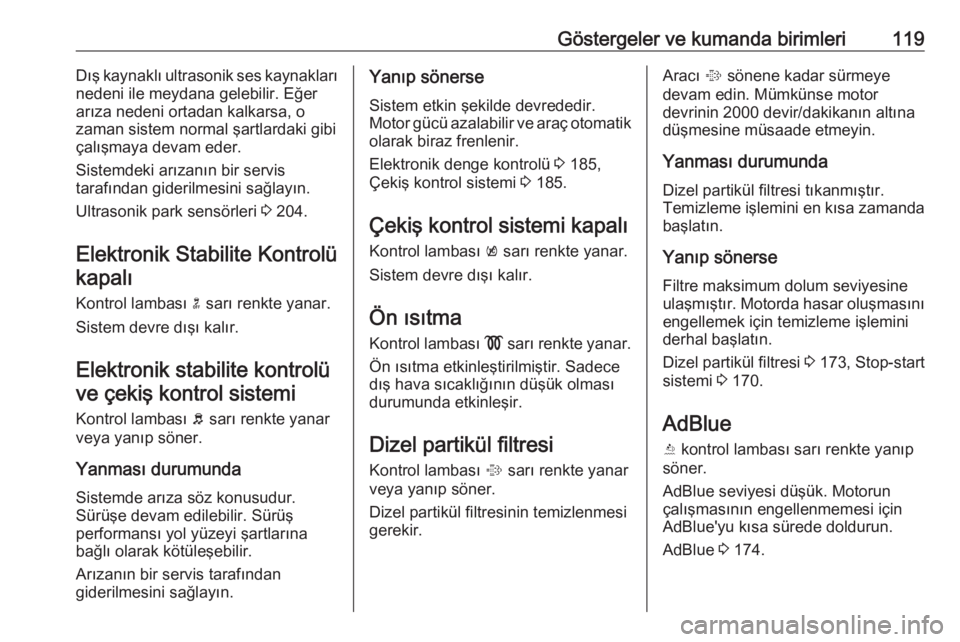

Göstergeler ve kumanda birimleri119Dış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 204.
Elektronik Stabilite Kontrolü
kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 185,
Çekiş kontrol sistemi 3 185.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 173, Stop-start
sistemi 3 170.
AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 174.

120Göstergeler ve kumanda birimleriLastik basıncı kontrolsistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda Lastik basınç kaybı. Aracı derhaldurdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.
9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 236.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Yakıt deposundaki yakıt seviyesi çok
düşüktür.
Yanıp sönerse Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 174.
Dizel yakıt sistemi havasının alınması 3 241.

Göstergeler ve kumanda birimleri121Elektronik şifreli devrekesici (Immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor
çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.
Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 145.
Uzun huzmeli far
Kontrol lambası C mavi renkte
yanar.Uzun huzmeli far açık iken, selektör
3 147 veya uzun huzmeli far akıllı
ışık menzili veya uzun huzmeli far
asistanı açık iken yanar 3 149.
Uzun huzmeli far asistanı Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 147, 3 149.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde hata olduğu anlamına gelir.
Bir servise başvurun.
Yanıp sönerse
Sistem simetrik kısa huzmeli fara
ayarlanmıştır.Kontrol lambası f kontak açıldıktan
sonra sistemin etkinleştirildiğini
hatırlatmak için yaklaşık 4 saniye
süresince yanıp söner 3 148.
Farın otomatik olarak açılması
3 146.
Sis farı Kontrol lambası > yeşil renkte yanar.
Ön sis farları açık 3 153.
Arka sis lambası
Kontrol lambası r sarı renkte yanar.
Arka sis lambası açık 3 153.
Yıkama sıvısı seviyesi
düşük
Kontrol lambası G sarı renkte yanar.
Yıkama sıvısı seviyesi düşüktür.
Cam yıkama sıvısı 3 239.
Hız Sabitleme Sistemi
Kontrol lambası m beyaz veya yeşil
renkte yanar.

122Göstergeler ve kumanda birimleriBeyaz renkte yanarsaSistem etkin konumdadır.
Yeşil renkte yanarsa Hız Sabitleme Sistemi aktif.
Cruise control 3 188.
Ayarlanabilir hız sabitleyici
Kontrol lambası m beyaz veya yeşil
renkte yanar.
Beyaz renkte yanarsa
Sistem etkin konumdadır.
Yeşil renkte yanarsa Ayarlanabilir hız sabitleyici aktif.
Ayarlanabilir hız sabitleyici 3 191.
Önde araç tespit edildi Kontrol lambası A yeşil renkte yanar.
Önde aynı şeritte bir araç tespit edildi.
Ayarlanabilir hız sabitleyici 3 191,
Önden çarpışma alarmı 3 198.Kapı açık
Kontrol lambası h kırmızı renkte
yanar.
Bir kapı veya bagaj kapağı açıktır.Bilgi ekranı
Sürücü bilgi sistemi
Sürücü bilgi sistemi (Driver
Information Centre) gösterge
panelinde kilometre saati ile motor
devir saati arasında bulunmaktadır.
Orta düzey gösterge veya üst düzey
kombi gösterge olarak sipariş
edilebilir.
Orta düzey göstergede gösterilenler:
● toplam kilometre sayacı
● seyir kilometre sayacı
● bazı kontrol lambaları
● araç bilgileri

Göstergeler ve kumanda birimleri123● seyir/yakıt bilgileri
● araç mesajları kod numaraları şeklinde gösterilir 3 129.
Üst Seviye Kombi Göstergede, menü
sayfaları dönüş sinyal kolu üzerindeki MENU tuşuna basılarak seçilebilir.
Menü sembolleri ekranın üst satırında
gösterilir:
● X Araç Bilgileri Menüsü
● W Sürüş/Yakıt Bilgileri Menüsü
● s ECO Bilgi Menüsü
Gösterilen işlevlerden bazıları aracın
sürülüyor veya duruyor olmasına
bağlı olarak değişir. Bazı işlevler
sadece araç sürüldüğünde
kullanılabilir.
Araç ayarlarının kişiselleştirilmesi
3 135. Kayıtlı ayarlar 3 25.
Menü ve fonksiyonların seçimi Sinyal kolu üzerindeki tuşlar ile menü ve fonksiyon seçilebilir.
Menüler arasında değişiklik yapmak
veya bir alt menüden bir üst menüye
geçmek için MENU tuşuna basın.
Bir menü seçeneğini işaretlemek
veya rakamsal bir değer ayarlamak
için ayar çarkını çevirin.

124Göstergeler ve kumanda birimleriBir fonksiyonu seçmek veya bir
mesajı onaylamak için SET/CLR
tuşuna basın.
Araç Bilgileri Menüsü MENU tuşuna basarak Araç Bilgileri
Menüsü seçin veya Üst Düzey Kombi
Göstergede X seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için
SET/CLR düğmesine basın.
İlgili alt menülerde belirtilen talimatları takip edin.
Versiyona bağlı olarak olası alt
menüler şunlardır:
● Birim : Ekranda görüntülenen
birimler değiştirilebilir.
● Lastik Basıncı : Sürüş esnasında
tüm lastiklerin basınçlarını
kontrol eder 3 259.
● Lastik Yükü : Geçerli lastik hava
basıncına göre bir lastik hava
basıncı kategorisi seçin 3 259.
● Kalan Yağ Ömrü : Motor yağının
ve filtresinin ne zaman
değiştirilmesi gerektiğini gösterir
3 111.
● Hız Uyarısı : Ayarlı hızın aşılması
durumunda uyarı sesi
etkinleştirilir.
● Trafik İşareti Asistanı : Güncel
güzergah bölümü için algılanan trafik işaretlerini gösterir 3 213.
● Takip Mesaf. : İleride hareket
eden bir araca olan mesafeyi
gösterir 3 201.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.

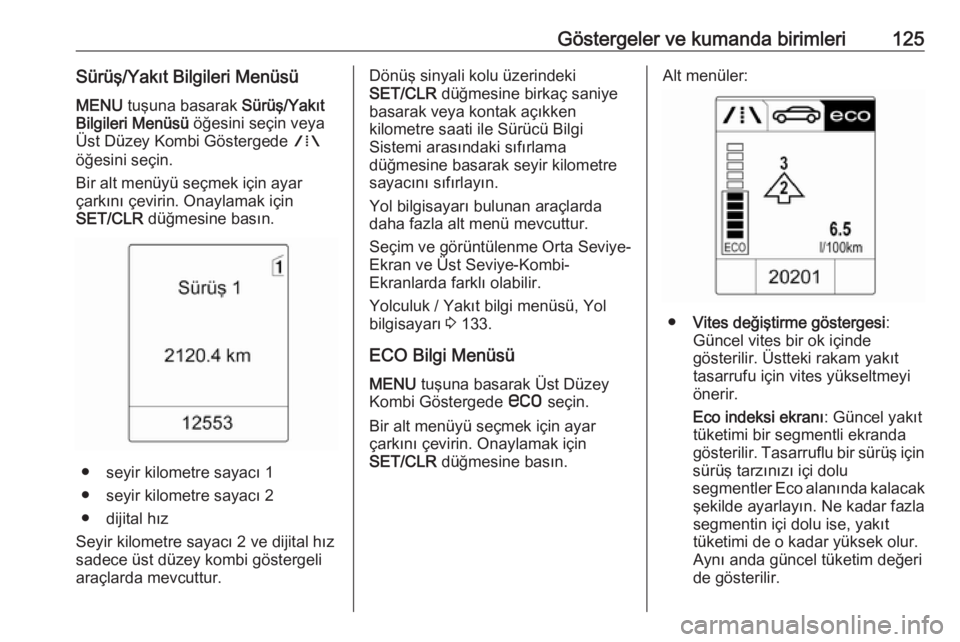

Göstergeler ve kumanda birimleri125Sürüş/Yakıt Bilgileri MenüsüMENU tuşuna basarak Sürüş/Yakıt
Bilgileri Menüsü öğesini seçin veya
Üst Düzey Kombi Göstergede W
öğesini seçin.
Bir alt menüyü seçmek için ayar
çarkını çevirin. Onaylamak için
SET/CLR düğmesine basın.
● seyir kilometre sayacı 1
● seyir kilometre sayacı 2
● dijital hız
Seyir kilometre sayacı 2 ve dijital hız sadece üst düzey kombi göstergeli
araçlarda mevcuttur.
Dönüş sinyali kolu üzerindeki
SET/CLR düğmesine birkaç saniye
basarak veya kontak açıkken
kilometre saati ile Sürücü Bilgi
Sistemi arasındaki sıfırlama
düğmesine basarak seyir kilometre
sayacını sıfırlayın.
Yol bilgisayarı bulunan araçlarda
daha fazla alt menü mevcuttur.
Seçim ve görüntülenme Orta Seviye-
Ekran ve Üst Seviye-Kombi-
Ekranlarda farklı olabilir.
Yolculuk / Yakıt bilgi menüsü, Yol
bilgisayarı 3 133.
ECO Bilgi Menüsü MENU tuşuna basarak Üst Düzey
Kombi Göstergede s seçin.
Bir alt menüyü seçmek için ayar çarkını çevirin. Onaylamak için
SET/CLR düğmesine basın.Alt menüler:
●Vites değiştirme göstergesi :
Güncel vites bir ok içinde
gösterilir. Üstteki rakam yakıt
tasarrufu için vites yükseltmeyi
önerir.
Eco indeksi ekranı : Güncel yakıt
tüketimi bir segmentli ekranda
gösterilir. Tasarruflu bir sürüş için
sürüş tarzınızı içi dolu
segmentler Eco alanında kalacak şekilde ayarlayın. Ne kadar fazla
segmentin içi dolu ise, yakıt
tüketimi de o kadar yüksek olur. Aynı anda güncel tüketim değeri
de gösterilir.

126Göstergeler ve kumanda birimleri
●Ana Tüketiciler : Güncel olarak
çalışmakta olan üst konfor
tüketicileri alçalan sırada
gösterilir. Yakıt tasarrufu
potansiyeli gösterilir. Kapatılan
tüketiciler listeden silinir ve
tüketim değeri güncelleştirilir.
Düzensiz sürüş koşullarında,
motor, motor yükünü artırmak
için ısıtmalı arka camı
otomatikman devreye
sokacaktır. Bu durumda, arka cam ısıtması sürücü tarafından
çalıştırılmadan en fazla enerji
tüketen öğelerden biri olarak gösterilir.● Tasarruf Eğilimi : Ortalama
tüketimin 50 km'lik bir mesafedeki gelişmesini gösterir.
İçi dolu segmentler tüketimi
5 km'lik adımlarla gösterirler ve
arazi yapısı ile sürüş
davranışının yakıt tüketimine
olan etkisini belirtirler.
Grafik bilgi ekranı, Renkli
bilgi ekranı
Araç konfigürasyonuna bağlı olarak
araçta bir grafik bilgi ekranı veya
renkli bilgi ekranı bulunur. Bilgi
ekranı, gösterge panosunda
Infotainment sisteminin üst kısmında bulunur.
Grafik bilgi ekranı
Infotainment sistemine bağlı olarak
grafik bilgi ekranının iki versiyonun
bulunmaktadır.

Göstergeler ve kumanda birimleri127
Grafik bilgi ekranı şu bilgileri
görüntüler:
● saat 3 105
● dış hava sıcaklığı 3 105
● tarih 3 105
● Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma
kılavuzu
● araç ayarlarının kişiselleştirilmesi
ile ilgili ayarlar 3 135
Renkli bilgi ekranı
Renkli bilgi ekranı aşağıdaki bilgileri
renkli şekilde görüntüler:
● saat 3 105
● dış hava sıcaklığı 3 105
● tarih 3 105
● Bilgi-eğlence sistemi, bkz. Bilgi- eğlence sistemi kullanma
kılavuzu
● navigasyon sistemi, bkz. Bilgi- eğlence sistemi kullanma
kılavuzu
● arka görüş kamerası
● sistem ayarları
● araç mesajları 3 129
● araç ayarlarının kişiselleştirilmesi
ile ilgili ayarlar 3 135
Bilgi türü ve nasıl gösterildiği aracın
donanımına ve yapılan ayarlara
bağlıdır.
Ayar ve menülerin seçimi
Menü ve ayarlara ekran vasıtasıyla
erişilir.

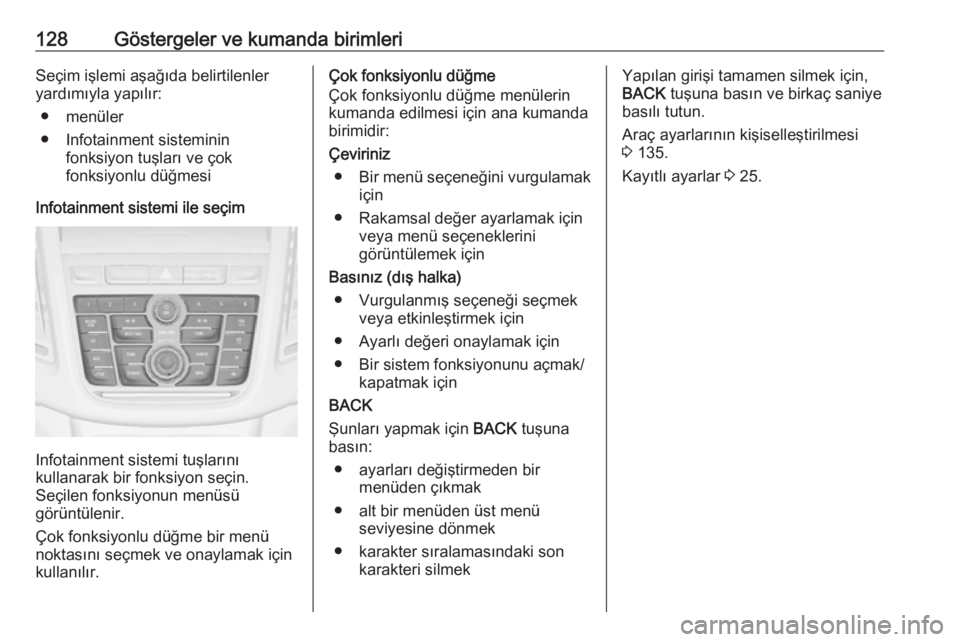

128Göstergeler ve kumanda birimleriSeçim işlemi aşağıda belirtilenleryardımıyla yapılır:
● menüler
● Infotainment sisteminin fonksiyon tuşları ve çok
fonksiyonlu düğmesi
Infotainment sistemi ile seçim
Infotainment sistemi tuşlarını
kullanarak bir fonksiyon seçin.
Seçilen fonksiyonun menüsü
görüntülenir.
Çok fonksiyonlu düğme bir menü
noktasını seçmek ve onaylamak için
kullanılır.
Çok fonksiyonlu düğme
Çok fonksiyonlu düğme menülerin
kumanda edilmesi için ana kumanda birimidir:
Çeviriniz ● Bir menü seçeneğini vurgulamak
için
● Rakamsal değer ayarlamak için veya menü seçeneklerini
görüntülemek için
Basınız (dış halka) ● Vurgulanmış seçeneği seçmek veya etkinleştirmek için
● Ayarlı değeri onaylamak için
● Bir sistem fonksiyonunu açmak/ kapatmak için
BACK
Şunları yapmak için BACK tuşuna
basın:
● ayarları değiştirmeden bir menüden çıkmak
● alt bir menüden üst menü seviyesine dönmek
● karakter sıralamasındaki son karakteri silmekYapılan girişi tamamen silmek için,
BACK tuşuna basın ve birkaç saniye
basılı tutun.
Araç ayarlarının kişiselleştirilmesi
3 135.
Kayıtlı ayarlar 3 25.
