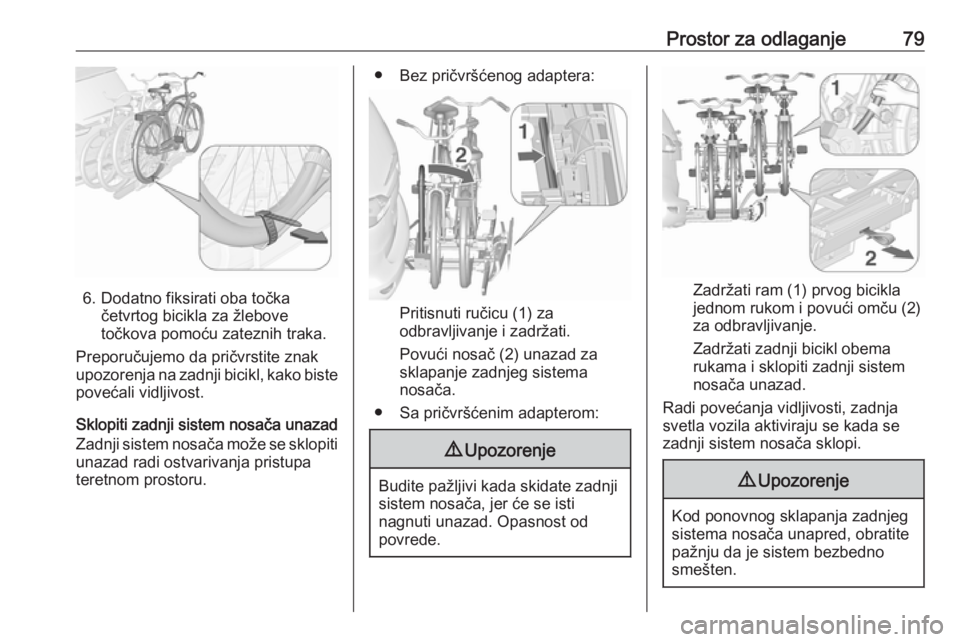

Prostor za odlaganje79
6. Dodatno fiksirati oba točkačetvrtog bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati ram (1) prvog bicikla jednom rukom i povući omču (2)
za odbravljivanje.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.

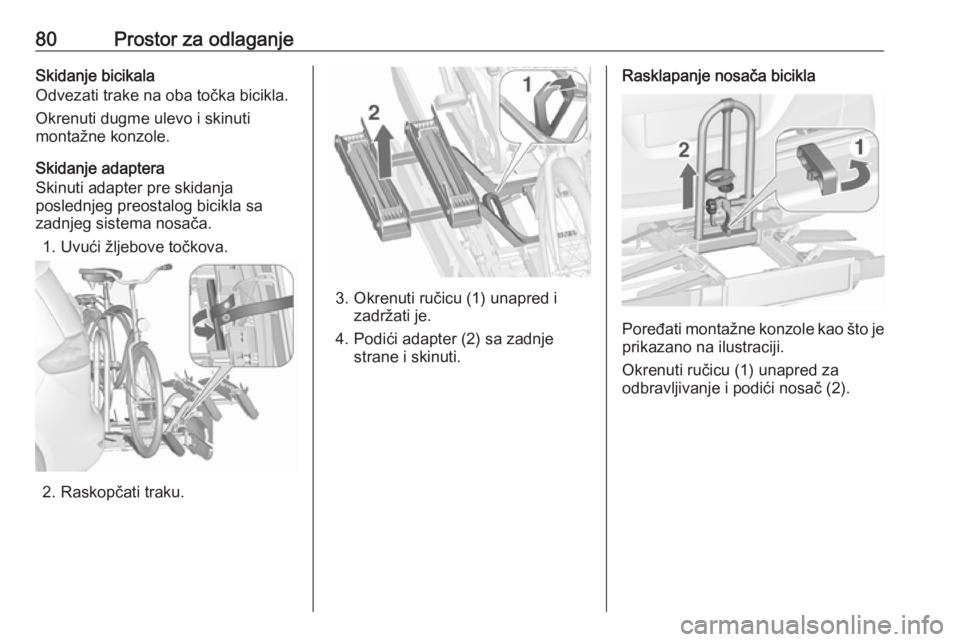

80Prostor za odlaganjeSkidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja
poslednjeg preostalog bicikla sa
zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i zadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Poređati montažne konzole kao što jeprikazano na ilustraciji.
Okrenuti ručicu (1) unapred za
odbravljivanje i podići nosač (2).

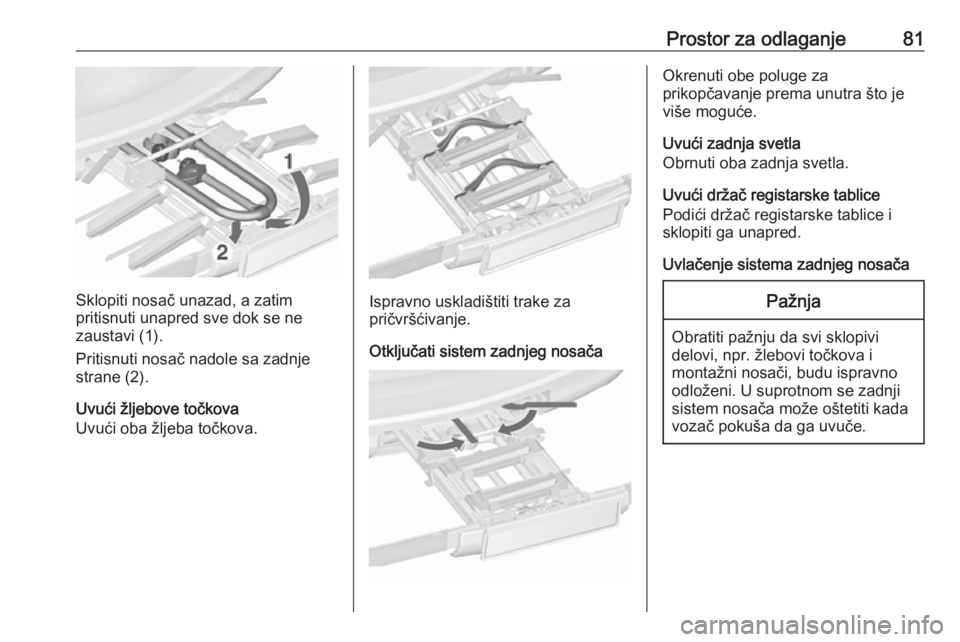

Prostor za odlaganje81
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljebove točkova
Uvući oba žljeba točkova.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće.
Uvući zadnja svetla
Obrnuti oba zadnja svetla.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.

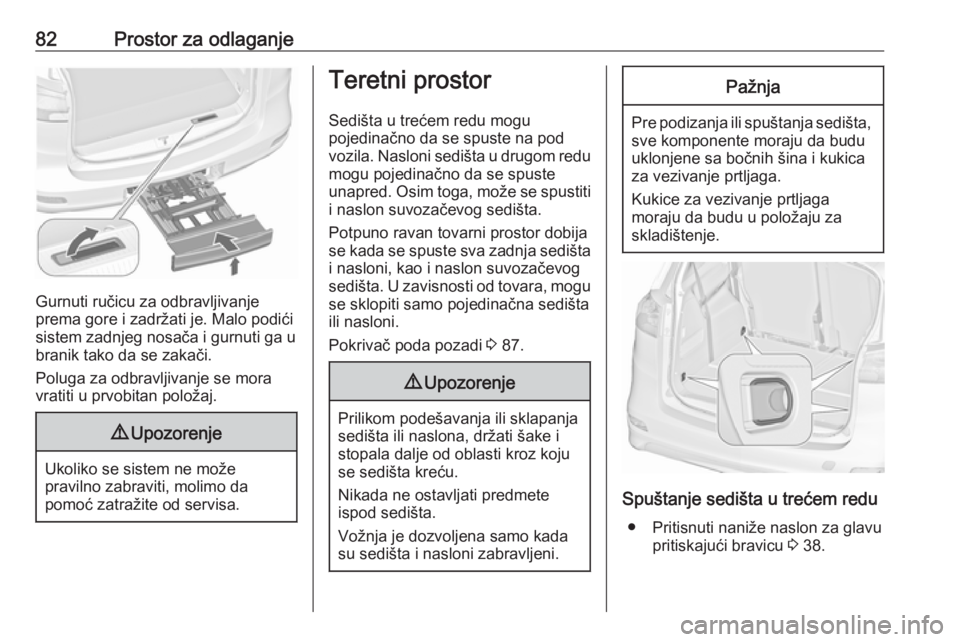

82Prostor za odlaganje
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem zadnjeg nosača i gurnuti ga u
branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Sedišta u trećem redu mogu
pojedinačno da se spuste na pod
vozila. Nasloni sedišta u drugom redu
mogu pojedinačno da se spuste
unapred. Osim toga, može se spustiti i naslon suvozačevog sedišta.
Potpuno ravan tovarni prostor dobija
se kada se spuste sva zadnja sedišta i nasloni, kao i naslon suvozačevog
sedišta. U zavisnosti od tovara, mogu
se sklopiti samo pojedinačna sedišta
ili nasloni.
Pokrivač poda pozadi 3 87.9 Upozorenje
Prilikom podešavanja ili sklapanja
sedišta ili naslona, držati šake i
stopala dalje od oblasti kroz koju
se sedišta kreću.
Nikada ne ostavljati predmete
ispod sedišta.
Vožnja je dozvoljena samo kada
su sedišta i nasloni zabravljeni.
Pažnja
Pre podizanja ili spuštanja sedišta, sve komponente moraju da budu
uklonjene sa bočnih šina i kukica
za vezivanje prtljaga.
Kukice za vezivanje prtljaga
moraju da budu u položaju za
skladištenje.
Spuštanje sedišta u trećem redu
● Pritisnuti naniže naslon za glavu pritiskajući bravicu 3 38.

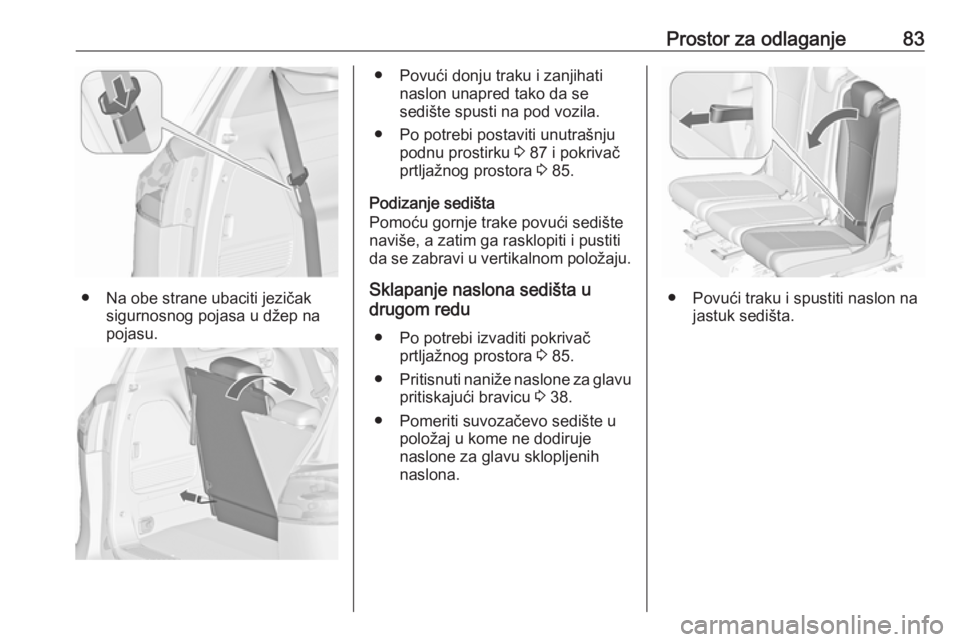

Prostor za odlaganje83
● Na obe strane ubaciti jezičaksigurnosnog pojasa u džep na
pojasu.
● Povući donju traku i zanjihati naslon unapred tako da se
sedište spusti na pod vozila.
● Po potrebi postaviti unutrašnju podnu prostirku 3 87 i pokrivač
prtljažnog prostora 3 85.
Podizanje sedišta
Pomoću gornje trake povući sedište
naviše, a zatim ga rasklopiti i pustiti
da se zabravi u vertikalnom položaju.
Sklapanje naslona sedišta u
drugom redu
● Po potrebi izvaditi pokrivač prtljažnog prostora 3 85.
● Pritisnuti naniže naslone za glavu
pritiskajući bravicu 3 38.
● Pomeriti suvozačevo sedište u položaj u kome ne dodiruje
naslone za glavu sklopljenih naslona.
● Povući traku i spustiti naslon na jastuk sedišta.

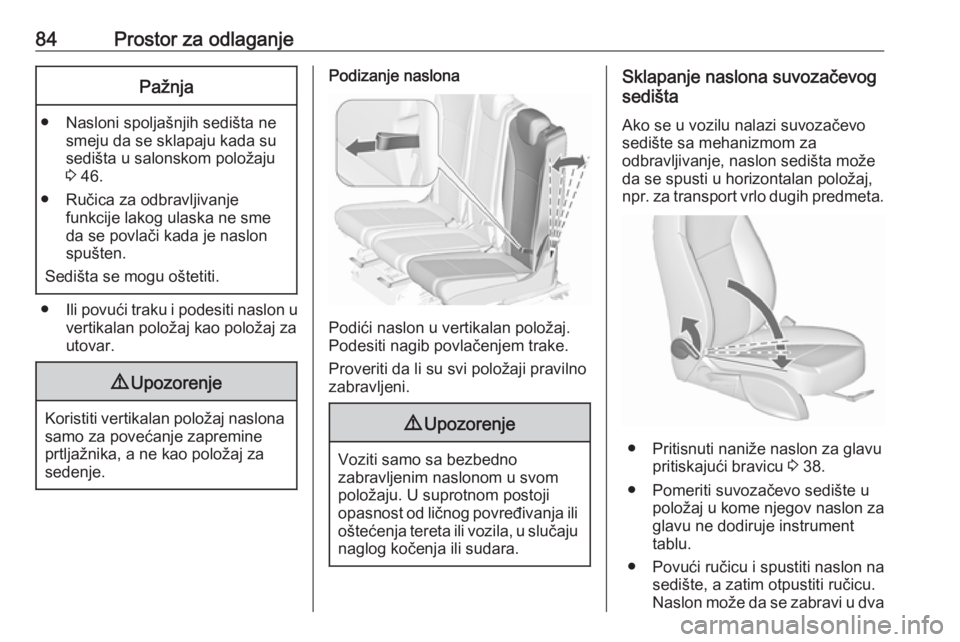

84Prostor za odlaganjePažnja
● Nasloni spoljašnjih sedišta nesmeju da se sklapaju kada su
sedišta u salonskom položaju 3 46.
● Ručica za odbravljivanje funkcije lakog ulaska ne sme
da se povlači kada je naslon
spušten.
Sedišta se mogu oštetiti.
● Ili povući traku i podesiti naslon u
vertikalan položaj kao položaj za
utovar.
9 Upozorenje
Koristiti vertikalan položaj naslona
samo za povećanje zapremine
prtljažnika, a ne kao položaj za
sedenje.
Podizanje naslona
Podići naslon u vertikalan položaj.
Podesiti nagib povlačenjem trake.
Proveriti da li su svi položaji pravilno
zabravljeni.
9 Upozorenje
Voziti samo sa bezbedno
zabravljenim naslonom u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila, u slučaju
naglog kočenja ili sudara.
Sklapanje naslona suvozačevog
sedišta
Ako se u vozilu nalazi suvozačevosedište sa mehanizmom za
odbravljivanje, naslon sedišta može
da se spusti u horizontalan položaj,
npr. za transport vrlo dugih predmeta.
● Pritisnuti naniže naslon za glavu
pritiskajući bravicu 3 38.
● Pomeriti suvozačevo sedište u položaj u kome njegov naslon za
glavu ne dodiruje instrument
tablu.
● Povući ručicu i spustiti naslon na sedište, a zatim otpustiti ručicu.
Naslon može da se zabravi u dva

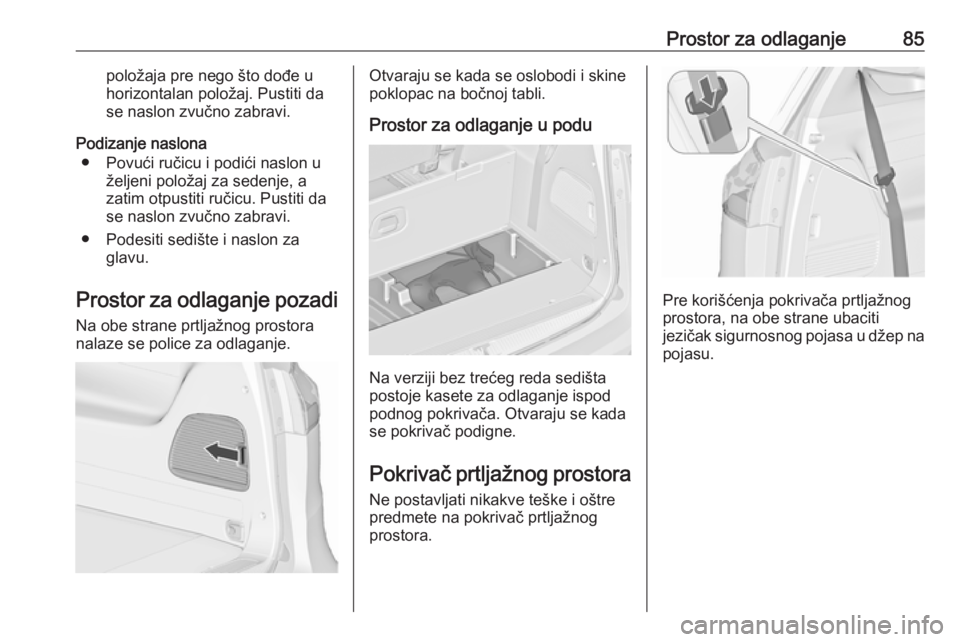

Prostor za odlaganje85položaja pre nego što dođe u
horizontalan položaj. Pustiti da
se naslon zvučno zabravi.
Podizanje naslona ● Povući ručicu i podići naslon u željeni položaj za sedenje, a
zatim otpustiti ručicu. Pustiti da
se naslon zvučno zabravi.
● Podesiti sedište i naslon za glavu.
Prostor za odlaganje pozadi Na obe strane prtljažnog prostora
nalaze se police za odlaganje.Otvaraju se kada se oslobodi i skine
poklopac na bočnoj tabli.
Prostor za odlaganje u podu
Na verziji bez trećeg reda sedišta
postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne.
Pokrivač prtljažnog prostora
Ne postavljati nikakve teške i oštre
predmete na pokrivač prtljažnog
prostora.
Pre korišćenja pokrivača prtljažnog
prostora, na obe strane ubaciti
jezičak sigurnosnog pojasa u džep na pojasu.

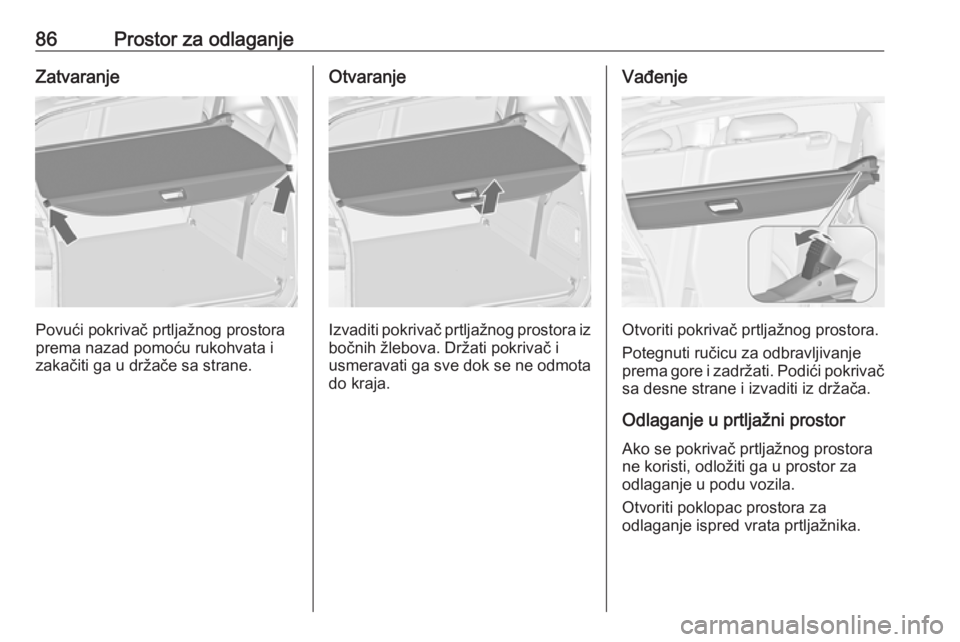

86Prostor za odlaganjeZatvaranje
Povući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.
Otvaranje
Izvaditi pokrivač prtljažnog prostora iz bočnih žlebova. Držati pokrivač i
usmeravati ga sve dok se ne odmota
do kraja.
Vađenje
Otvoriti pokrivač prtljažnog prostora.
Potegnuti ručicu za odbravljivanje
prema gore i zadržati. Podići pokrivač sa desne strane i izvaditi iz držača.
Odlaganje u prtljažni prostor
Ako se pokrivač prtljažnog prostora
ne koristi, odložiti ga u prostor za
odlaganje u podu vozila.
Otvoriti poklopac prostora za
odlaganje ispred vrata prtljažnika.

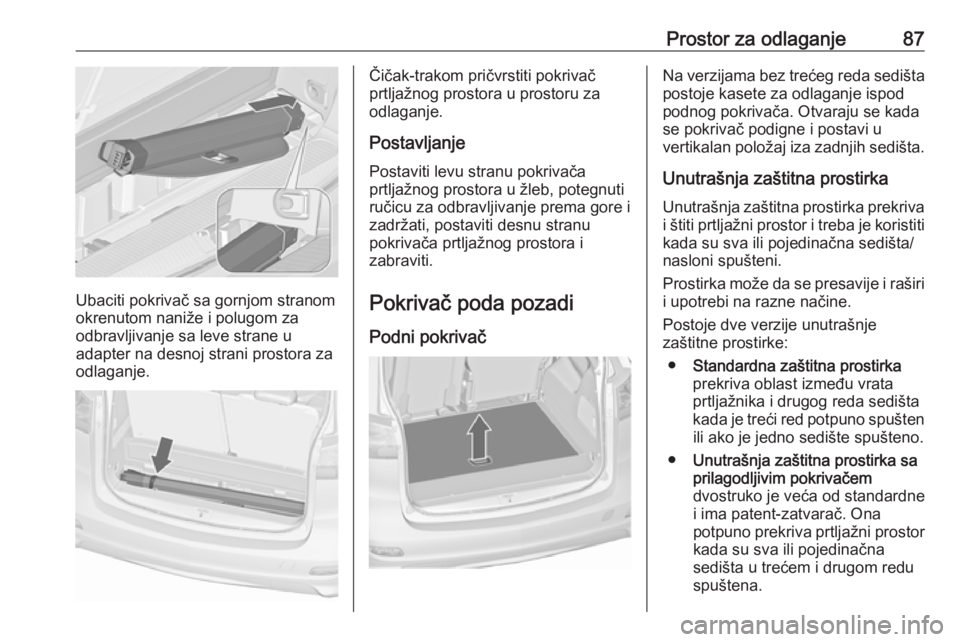

Prostor za odlaganje87
Ubaciti pokrivač sa gornjom stranom
okrenutom naniže i polugom za
odbravljivanje sa leve strane u
adapter na desnoj strani prostora za
odlaganje.
Čičak-trakom pričvrstiti pokrivač
prtljažnog prostora u prostoru za
odlaganje.
Postavljanje
Postaviti levu stranu pokrivača
prtljažnog prostora u žleb, potegnuti
ručicu za odbravljivanje prema gore i
zadržati, postaviti desnu stranu
pokrivača prtljažnog prostora i
zabraviti.
Pokrivač poda pozadi
Podni pokrivačNa verzijama bez trećeg reda sedišta postoje kasete za odlaganje ispod
podnog pokrivača. Otvaraju se kada se pokrivač podigne i postavi u
vertikalan položaj iza zadnjih sedišta.
Unutrašnja zaštitna prostirka Unutrašnja zaštitna prostirka prekrivai štiti prtljažni prostor i treba je koristiti
kada su sva ili pojedinačna sedišta/
nasloni spušteni.
Prostirka može da se presavije i raširi i upotrebi na razne načine.
Postoje dve verzije unutrašnje
zaštitne prostirke:
● Standardna zaštitna prostirka
prekriva oblast između vrata
prtljažnika i drugog reda sedišta kada je treći red potpuno spušten ili ako je jedno sedište spušteno.
● Unutrašnja zaštitna prostirka sa
prilagodljivim pokrivačem
dvostruko je veća od standardne
i ima patent-zatvarač. Ona
potpuno prekriva prtljažni prostor kada su sva ili pojedinačna
sedišta u trećem i drugom redu
spuštena.

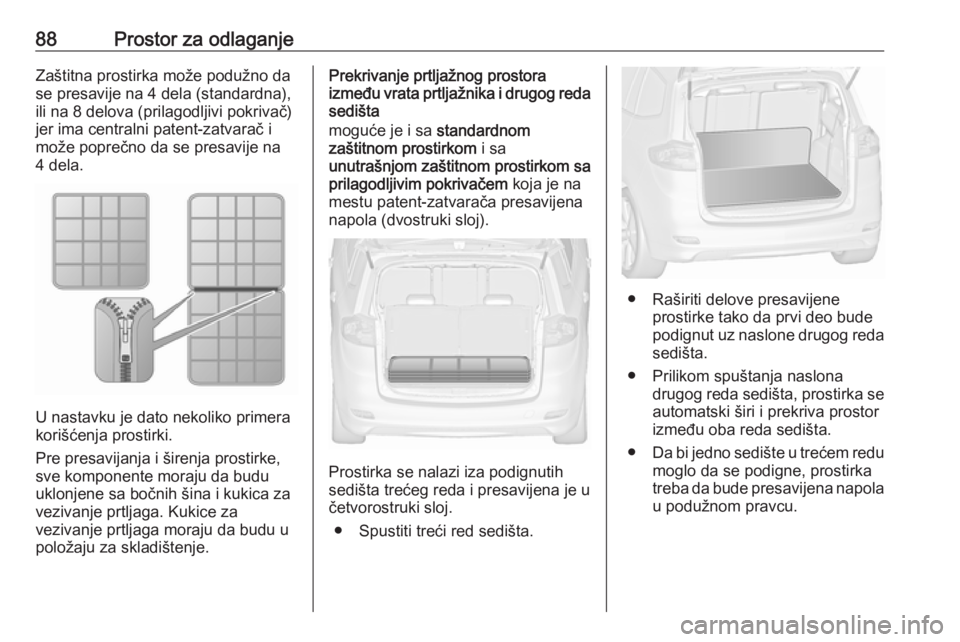

88Prostor za odlaganjeZaštitna prostirka može podužno da
se presavije na 4 dela (standardna),
ili na 8 delova (prilagodljivi pokrivač) jer ima centralni patent-zatvarač i
može poprečno da se presavije na
4 dela.
U nastavku je dato nekoliko primera
korišćenja prostirki.
Pre presavijanja i širenja prostirke,
sve komponente moraju da budu
uklonjene sa bočnih šina i kukica za
vezivanje prtljaga. Kukice za
vezivanje prtljaga moraju da budu u
položaju za skladištenje.
Prekrivanje prtljažnog prostora
između vrata prtljažnika i drugog reda
sedišta
moguće je i sa standardnom
zaštitnom prostirkom i sa
unutrašnjom zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na
mestu patent-zatvarača presavijena
napola (dvostruki sloj).
Prostirka se nalazi iza podignutih
sedišta trećeg reda i presavijena je u
četvorostruki sloj.
● Spustiti treći red sedišta.
● Raširiti delove presavijene prostirke tako da prvi deo budepodignut uz naslone drugog reda
sedišta.
● Prilikom spuštanja naslona drugog reda sedišta, prostirka se
automatski širi i prekriva prostor
između oba reda sedišta.
● Da bi jedno sedište u trećem redu
moglo da se podigne, prostirka
treba da bude presavijena napola u podužnom pravcu.
