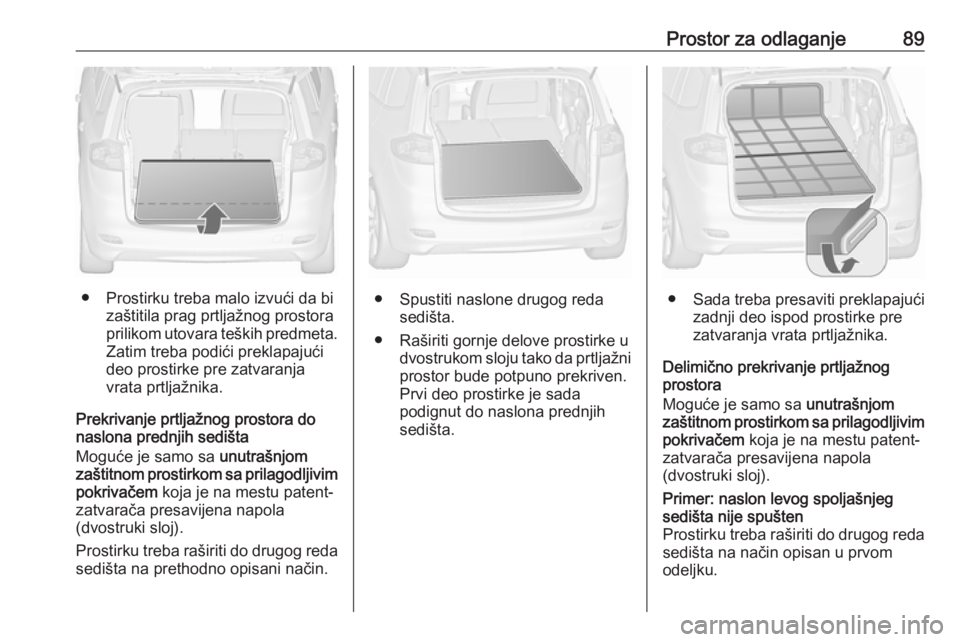

Prostor za odlaganje89
● Prostirku treba malo izvući da bizaštitila prag prtljažnog prostora
prilikom utovara teških predmeta.
Zatim treba podići preklapajući deo prostirke pre zatvaranja
vrata prtljažnika.
Prekrivanje prtljažnog prostora do
naslona prednjih sedišta
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Prostirku treba raširiti do drugog reda sedišta na prethodno opisani način.● Spustiti naslone drugog reda sedišta.
● Raširiti gornje delove prostirke u dvostrukom sloju tako da prtljažniprostor bude potpuno prekriven.
Prvi deo prostirke je sada
podignut do naslona prednjih
sedišta.● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre zatvaranja vrata prtljažnika.
Delimično prekrivanje prtljažnog
prostora
Moguće je samo sa unutrašnjom
zaštitnom prostirkom sa prilagodljivim
pokrivačem koja je na mestu patent-
zatvarača presavijena napola
(dvostruki sloj).
Primer: naslon levog spoljašnjeg
sedišta nije spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.

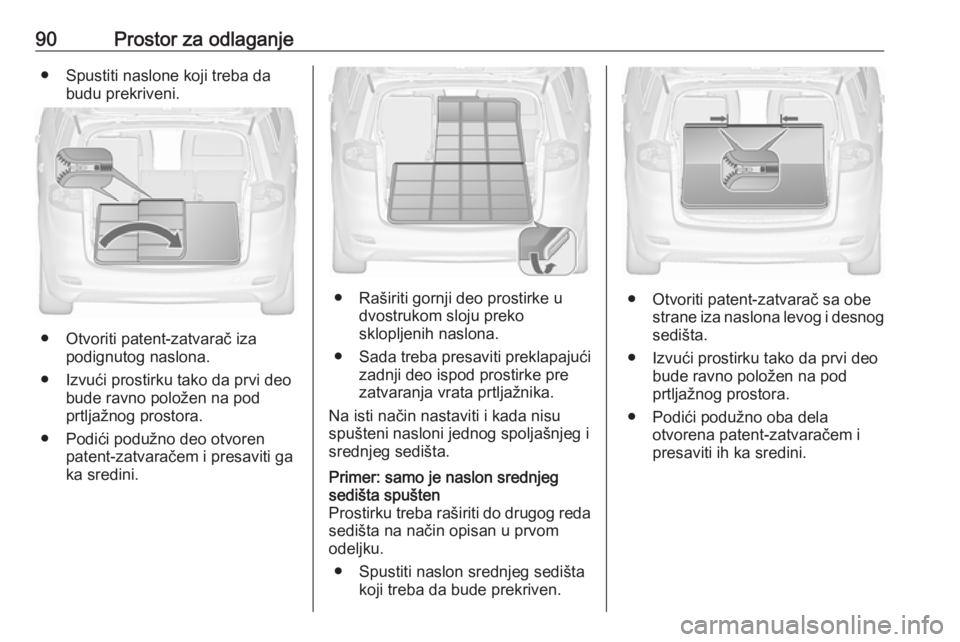

90Prostor za odlaganje● Spustiti naslone koji treba dabudu prekriveni.
● Otvoriti patent-zatvarač iza podignutog naslona.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno deo otvoren patent-zatvaračem i presaviti ga
ka sredini.
● Raširiti gornji deo prostirke u dvostrukom sloju preko
sklopljenih naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na isti način nastaviti i kada nisu
spušteni nasloni jednog spoljašnjeg i
srednjeg sedišta.
Primer: samo je naslon srednjeg sedišta spušten
Prostirku treba raširiti do drugog reda sedišta na način opisan u prvom
odeljku.
● Spustiti naslon srednjeg sedišta koji treba da bude prekriven.
● Otvoriti patent-zatvarač sa obe strane iza naslona levog i desnog
sedišta.
● Izvući prostirku tako da prvi deo bude ravno položen na pod
prtljažnog prostora.
● Podići podužno oba dela otvorena patent-zatvaračem i
presaviti ih ka sredini.

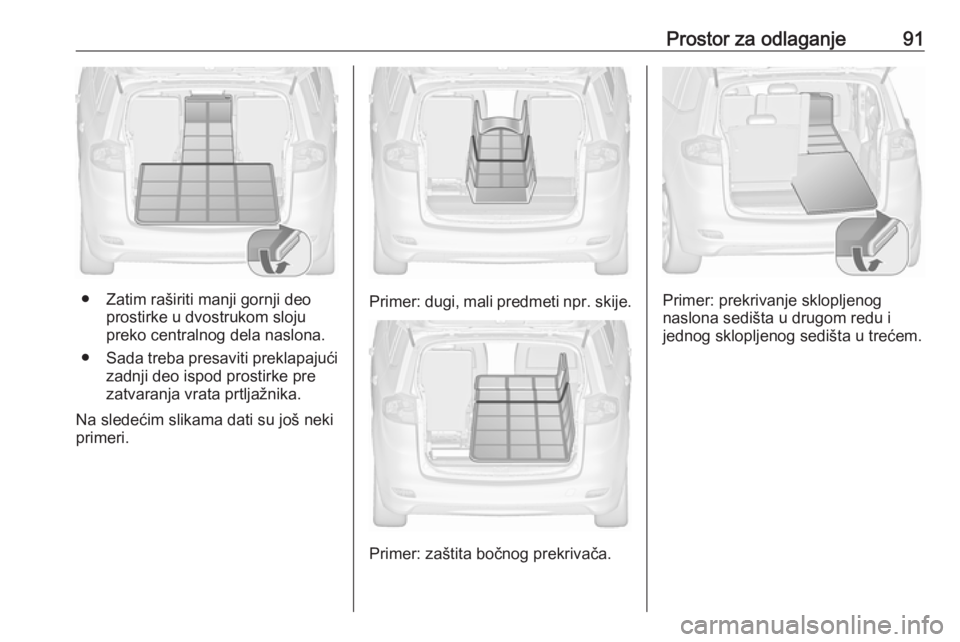

Prostor za odlaganje91
● Zatim raširiti manji gornji deoprostirke u dvostrukom sloju
preko centralnog dela naslona.
● Sada treba presaviti preklapajući
zadnji deo ispod prostirke pre
zatvaranja vrata prtljažnika.
Na sledećim slikama dati su još neki
primeri.Primer: dugi, mali predmeti npr. skije.
Primer: zaštita bočnog prekrivača.
Primer: prekrivanje sklopljenog
naslona sedišta u drugom redu i
jednog sklopljenog sedišta u trećem.

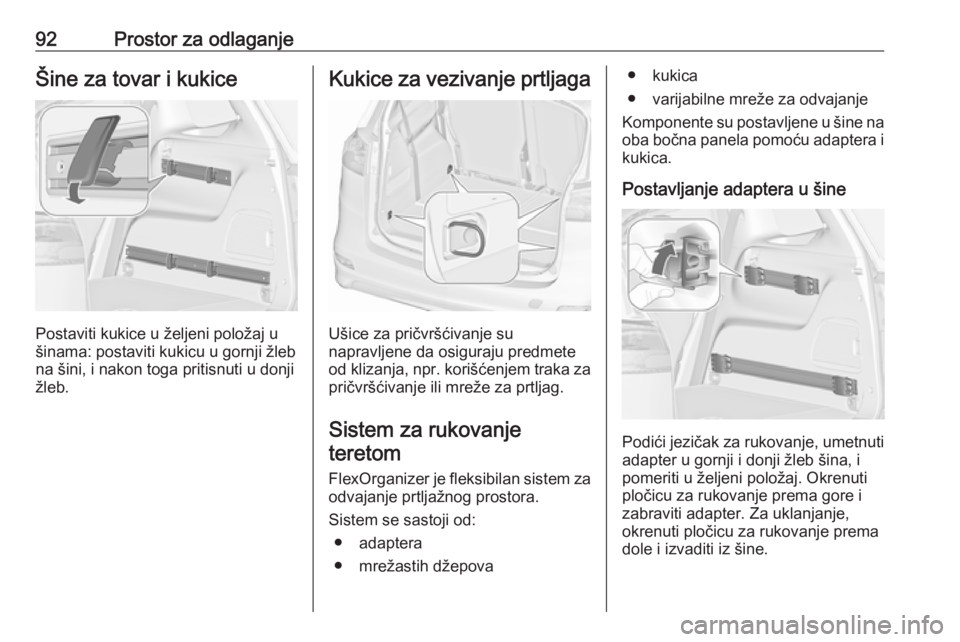

92Prostor za odlaganjeŠine za tovar i kukice
Postaviti kukice u željeni položaj u
šinama: postaviti kukicu u gornji žleb
na šini, i nakon toga pritisnuti u donji
žleb.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sistem za rukovanje teretom
FlexOrganizer je fleksibilan sistem za
odvajanje prtljažnog prostora.
Sistem se sastoji od: ● adaptera
● mrežastih džepova
● kukica
● varijabilne mreže za odvajanje
Komponente su postavljene u šine na
oba bočna panela pomoću adaptera i kukica.
Postavljanje adaptera u šine
Podići jezičak za rukovanje, umetnuti
adapter u gornji i donji žleb šina, i
pomeriti u željeni položaj. Okrenuti
pločicu za rukovanje prema gore i
zabraviti adapter. Za uklanjanje,
okrenuti pločicu za rukovanje prema
dole i izvaditi iz šine.

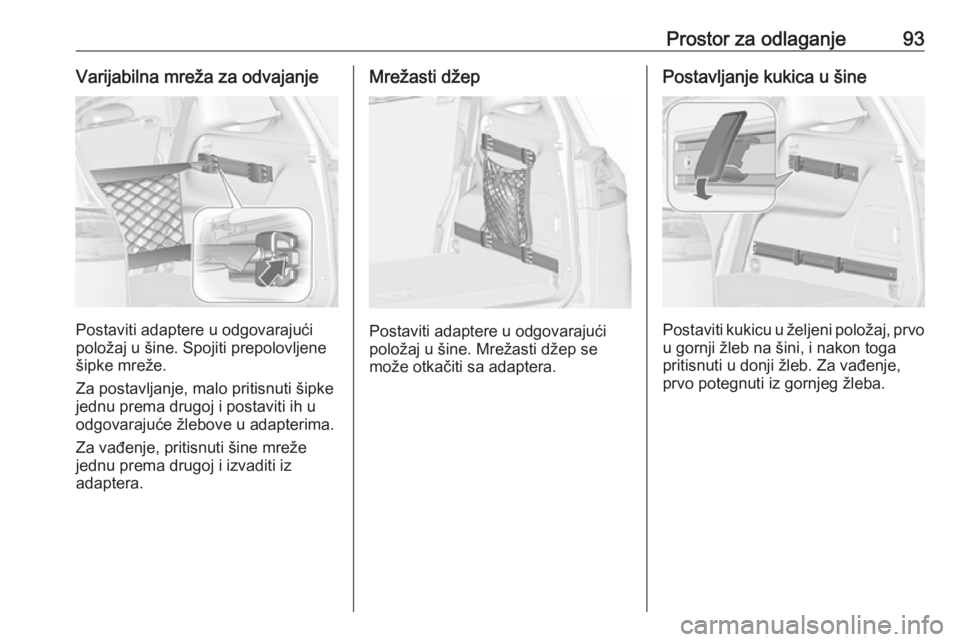

Prostor za odlaganje93Varijabilna mreža za odvajanje
Postaviti adaptere u odgovarajući
položaj u šine. Spojiti prepolovljene
šipke mreže.
Za postavljanje, malo pritisnuti šipke
jednu prema drugoj i postaviti ih u
odgovarajuće žlebove u adapterima.
Za vađenje, pritisnuti šine mreže
jednu prema drugoj i izvaditi iz
adaptera.
Mrežasti džep
Postaviti adaptere u odgovarajući
položaj u šine. Mrežasti džep se
može otkačiti sa adaptera.
Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žleb na šini, i nakon toga
pritisnuti u donji žleb. Za vađenje,
prvo potegnuti iz gornjeg žleba.

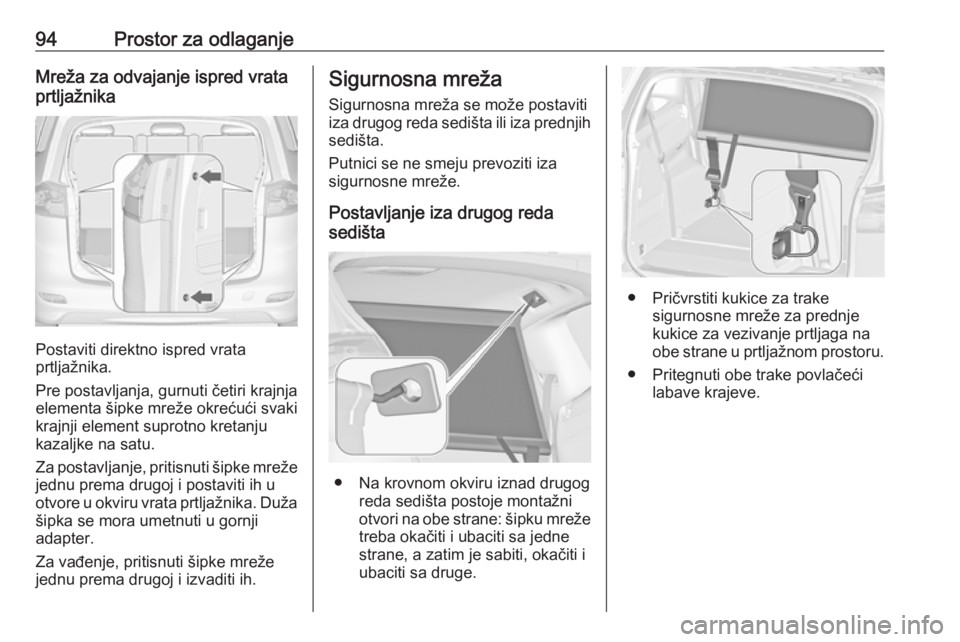

94Prostor za odlaganjeMreža za odvajanje ispred vrata
prtljažnika
Postaviti direktno ispred vrata
prtljažnika.
Pre postavljanja, gurnuti četiri krajnja
elementa šipke mreže okrećući svaki
krajnji element suprotno kretanju kazaljke na satu.
Za postavljanje, pritisnuti šipke mreže jednu prema drugoj i postaviti ih u
otvore u okviru vrata prtljažnika. Duža
šipka se mora umetnuti u gornji
adapter.
Za vađenje, pritisnuti šipke mreže
jednu prema drugoj i izvaditi ih.
Sigurnosna mreža
Sigurnosna mreža se može postaviti
iza drugog reda sedišta ili iza prednjih
sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje iza drugog reda
sedišta
● Na krovnom okviru iznad drugog reda sedišta postoje montažni
otvori na obe strane: šipku mreže
treba okačiti i ubaciti sa jedne strane, a zatim je sabiti, okačiti i
ubaciti sa druge.
● Pričvrstiti kukice za trake sigurnosne mreže za prednje
kukice za vezivanje prtljaga na
obe strane u prtljažnom prostoru.
● Pritegnuti obe trake povlačeći labave krajeve.

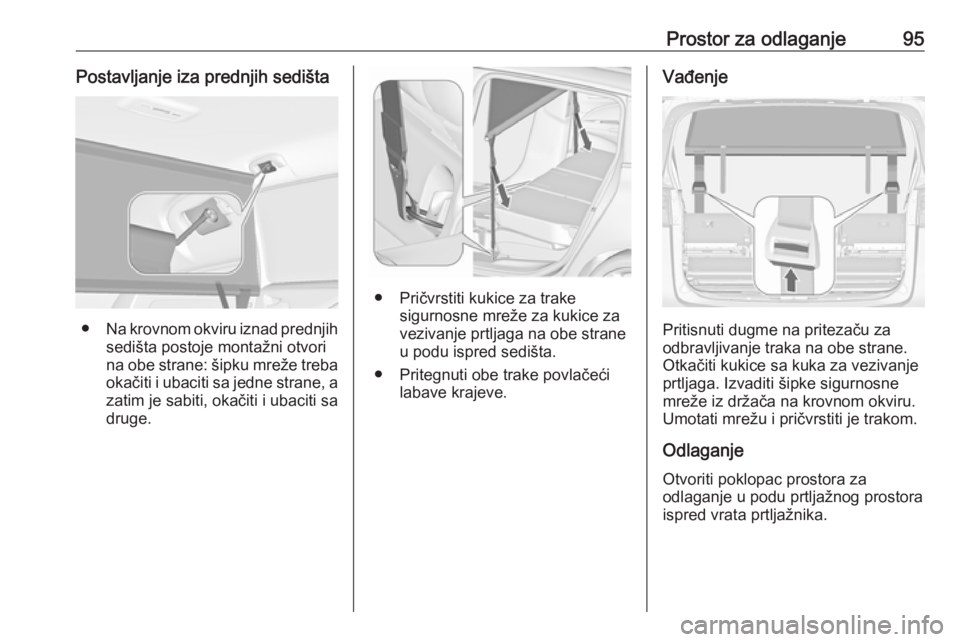

Prostor za odlaganje95Postavljanje iza prednjih sedišta
●Na krovnom okviru iznad prednjih
sedišta postoje montažni otvori
na obe strane: šipku mreže treba okačiti i ubaciti sa jedne strane, a
zatim je sabiti, okačiti i ubaciti sa
druge.
● Pričvrstiti kukice za trake sigurnosne mreže za kukice za
vezivanje prtljaga na obe strane
u podu ispred sedišta.
● Pritegnuti obe trake povlačeći labave krajeve.
Vađenje
Pritisnuti dugme na pritezaču za
odbravljivanje traka na obe strane.
Otkačiti kukice sa kuka za vezivanje
prtljaga. Izvaditi šipke sigurnosne
mreže iz držača na krovnom okviru.
Umotati mrežu i pričvrstiti je trakom.
Odlaganje Otvoriti poklopac prostora za
odlaganje u podu prtljažnog prostora
ispred vrata prtljažnika.

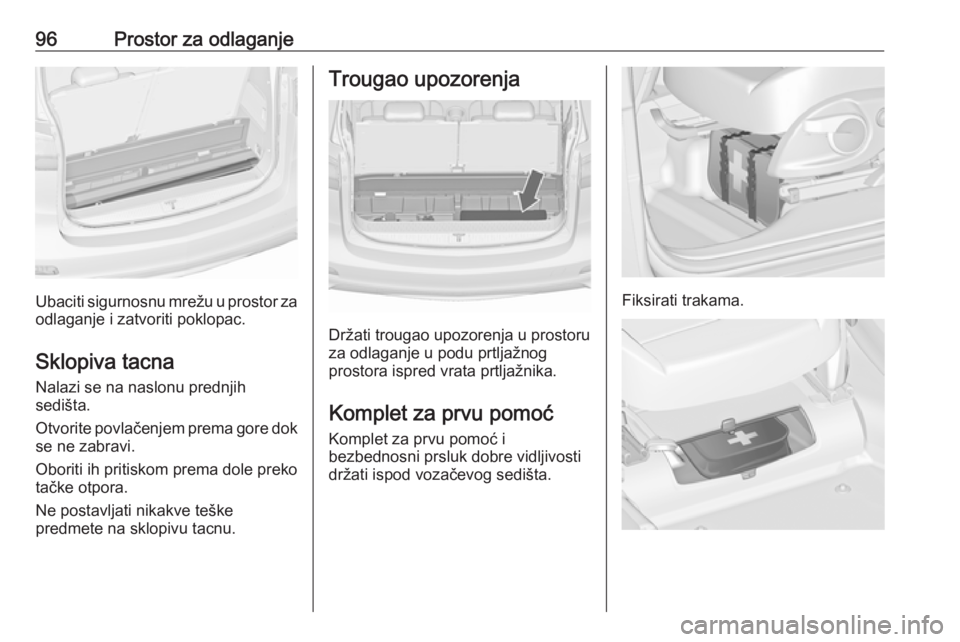

96Prostor za odlaganje
Ubaciti sigurnosnu mrežu u prostor zaodlaganje i zatvoriti poklopac.
Sklopiva tacna Nalazi se na naslonu prednjih
sedišta.
Otvorite povlačenjem prema gore dok
se ne zabravi.
Oboriti ih pritiskom prema dole preko tačke otpora.
Ne postavljati nikakve teške
predmete na sklopivu tacnu.
Trougao upozorenja
Držati trougao upozorenja u prostoru
za odlaganje u podu prtljažnog
prostora ispred vrata prtljažnika.
Komplet za prvu pomoć
Komplet za prvu pomoć i
bezbednosni prsluk dobre vidljivosti
držati ispod vozačevog sedišta.
Fiksirati trakama.

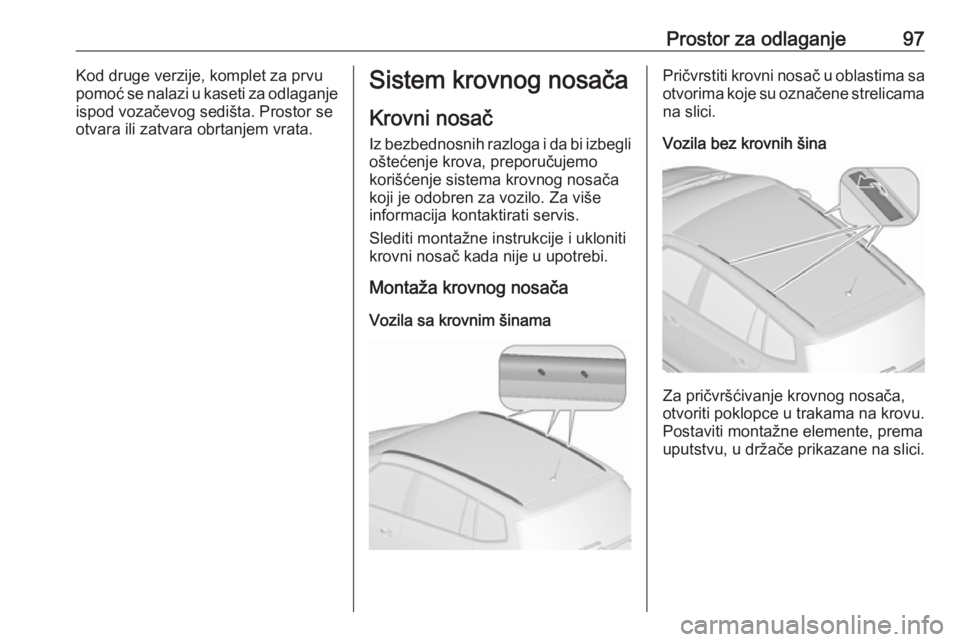

Prostor za odlaganje97Kod druge verzije, komplet za prvu
pomoć se nalazi u kaseti za odlaganje
ispod vozačevog sedišta. Prostor se
otvara ili zatvara obrtanjem vrata.Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Vozila sa krovnim šinamaPričvrstiti krovni nosač u oblastima sa
otvorima koje su označene strelicama na slici.
Vozila bez krovnih šina
Za pričvršćivanje krovnog nosača,
otvoriti poklopce u trakama na krovu.
Postaviti montažne elemente, prema
uputstvu, u držače prikazane na slici.

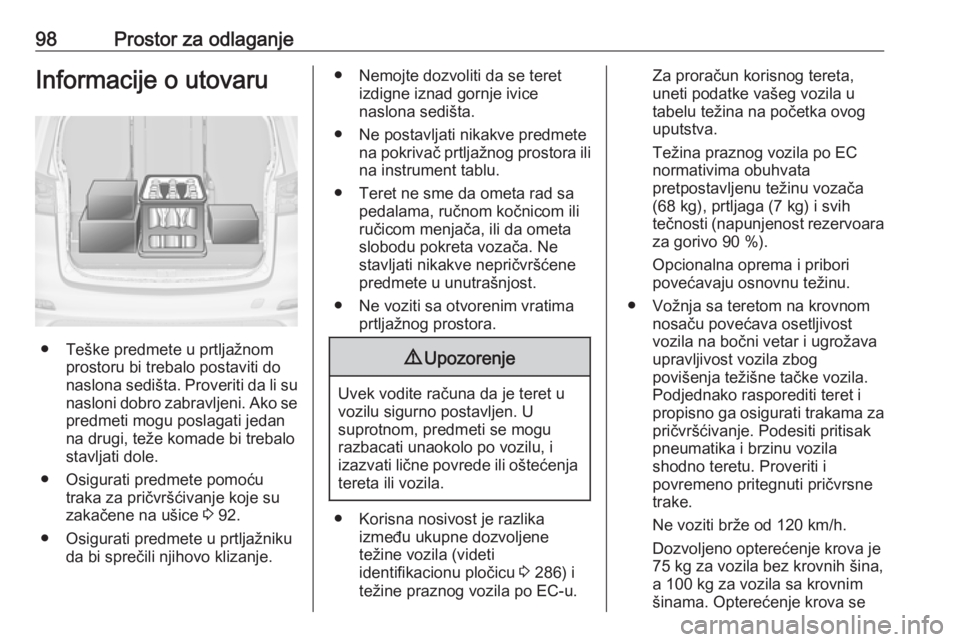

98Prostor za odlaganjeInformacije o utovaru
● Teške predmete u prtljažnomprostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 92.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na pokrivač prtljažnog prostora ili
na instrument tablu.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu pločicu 3 286) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima obuhvata
pretpostavljenu težinu vozača
(68 kg), prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara za gorivo 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
75 kg za vozila bez krovnih šina,
a 100 kg za vozila sa krovnim
šinama. Opterećenje krova se
