OPEL ZAFIRA C 2016 Посібник з експлуатації (in Ukrainian)

Зберігання99Приклад використання для захисту
бокової кришки.
Приклад використання для захисту складених спинок сидінь другого
ряду та одного складеного сидіння
третього ряду.
Рейки для завантаження
та гачки кріплення
Установіть гачки у потрібне
положення на рейках: вставте
гачок у верхній паз рейки та
втисніть його у нижній паз.
Отвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Система управління вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ● адаптери;
● сітчасті кишені;

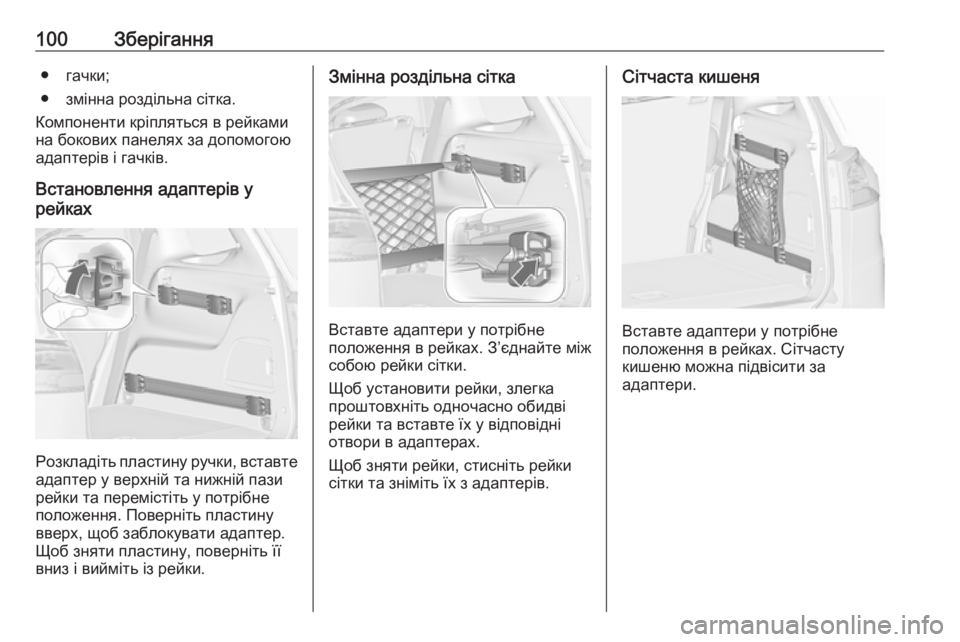

100Зберігання● гачки;
● змінна роздільна сітка.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у
рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.

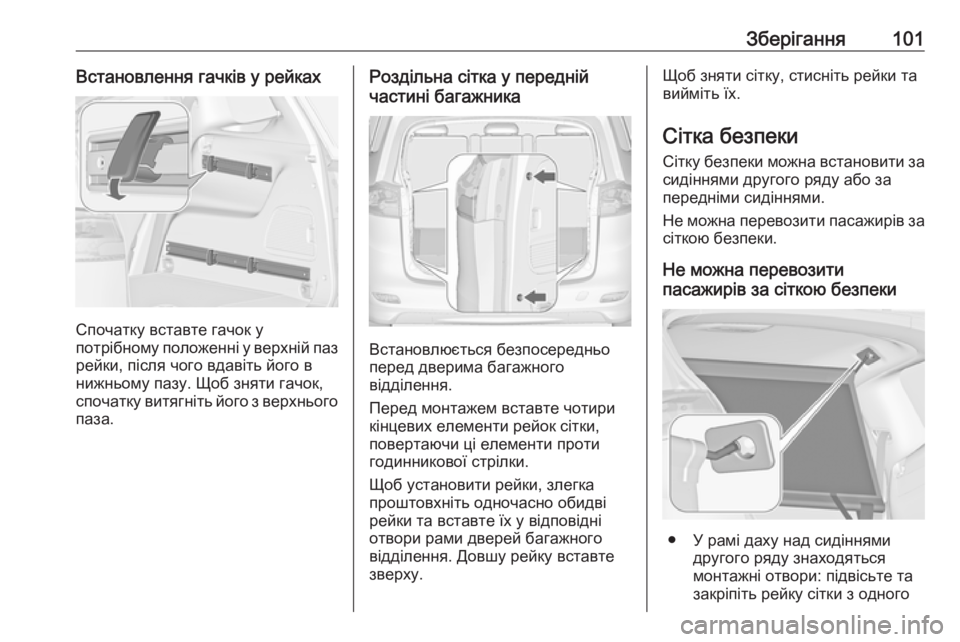

Зберігання101Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Роздільна сітка у передній
частині багажника
Встановлюється безпосередньо
перед дверима багажного
відділення.
Перед монтажем вставте чотири кінцевих елементи рейок сітки,
повертаючи ці елементи проти
годинникової стрілки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори рами дверей багажного
відділення. Довшу рейку вставте
зверху.
Щоб зняти сітку, стисніть рейки та
вийміть їх.
Сітка безпеки
Сітку безпеки можна встановити за сидіннями другого ряду або за
передніми сидіннями.
Не можна перевозити пасажирів за сіткою безпеки.
Не можна перевозити
пасажирів за сіткою безпеки
● У рамі даху над сидіннями другого ряду знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного

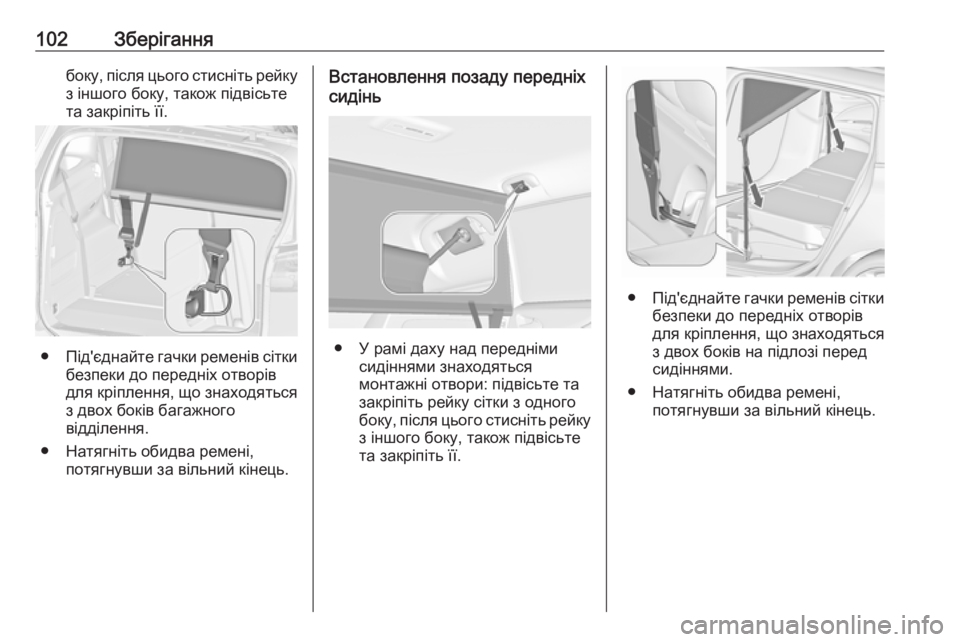

102Зберіганнябоку, після цього стисніть рейкуз іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків багажного
відділення.
● Натягніть обидва ремені, потягнувши за вільний кінець.
Встановлення позаду передніх
сидінь
● У рамі даху над передніми сидіннями знаходяться
монтажні отвори: підвісьте та
закріпіть рейку сітки з одного
боку, після цього стисніть рейку з іншого боку, також підвісьтета закріпіть її.
● Під'єднайте гачки ременів сітки
безпеки до передніх отворів
для кріплення, що знаходяться
з двох боків на підлозі перед
сидіннями.
● Натягніть обидва ремені, потягнувши за вільний кінець.

Зберігання103Усунення
Натисніть кнопку на
натягувальному пристрої, щоб
розслабити ремені з обох боків.
Витягніть гачки з отворів. Витягніть
стрижні сітки безпеки з кріплень в
рамі даху. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Зберігання Відкрийте кришку відділення для
зберігання у підлозі багажного
відділення перед дверима.
Покладіть сітку безпеки в
відділення для зберігання та
закрийте кришку.
Розкладний піддон Розташований у спинках передніх
сидінь.
Щоб відкрити, потягніть його вгору,
доки він не стане на місце.
Щоб розкласти піддон, натискайте
його донизу до точки опору.
Забороняється класти будь-які
важкі предмети на складний
піддон.
Знак аварійної зупинки
Покладіть знак аварійної зупинки у
відділення для зберігання, що
знаходиться у підлозі багажного відділення перед дверима.
Медична аптечка
Зберігайте аптечку та жилет, що
відбиває світло, під сидінням водія.

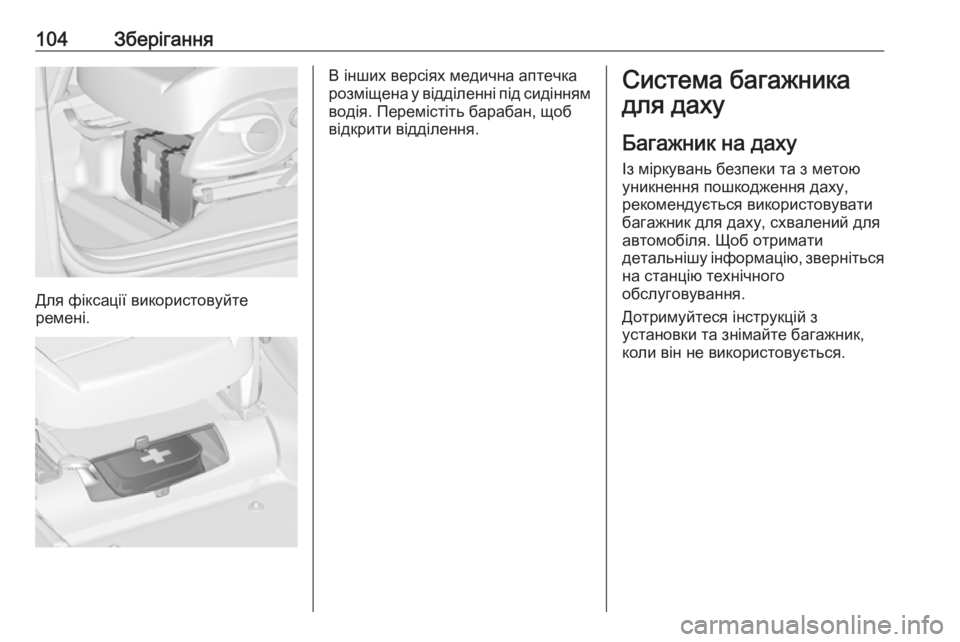

104Зберігання
Для фіксації використовуйте
ремені.
В інших версіях медична аптечка
розміщена у відділенні під сидінням
водія. Перемістіть барабан, щоб
відкрити відділення.Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію, зверніться на станцію технічного
обслуговування.
Дотримуйтеся інструкцій з установки та знімайте багажник,
коли він не використовується.

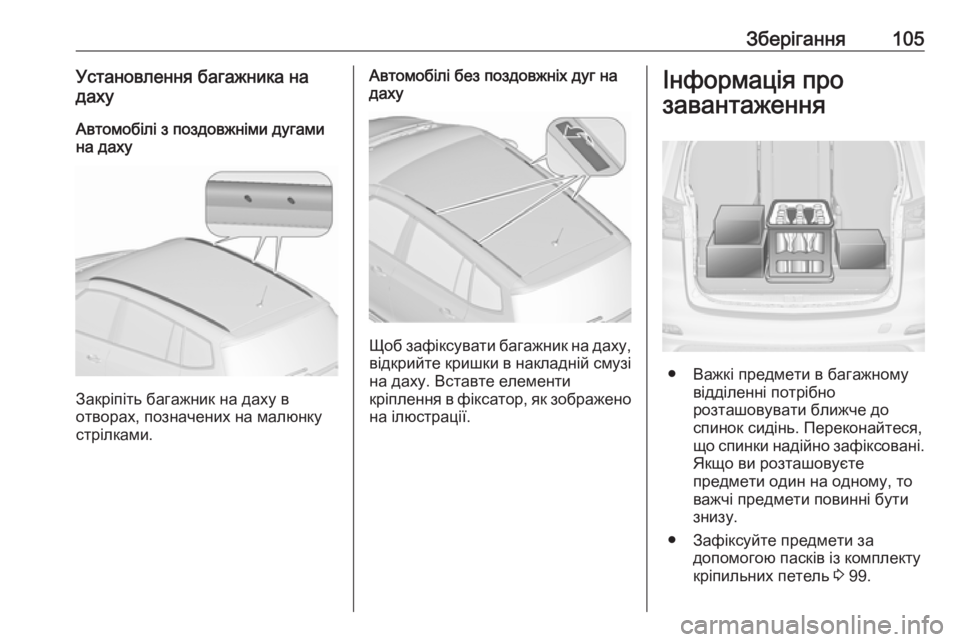

Зберігання105Установлення багажника на
даху
Автомобілі з поздовжніми дугами
на даху
Закріпіть багажник на даху в
отворах, позначених на малюнку
стрілками.
Автомобілі без поздовжніх дуг на
даху
Щоб зафіксувати багажник на даху,
відкрийте кришки в накладній смузі на даху. Вставте елементи
кріплення в фіксатор, як зображено на ілюстрації.
Інформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети повинні бути
знизу.
● Зафіксуйте предмети за допомогою пасків із комплекту
кріпильних петель 3 99.

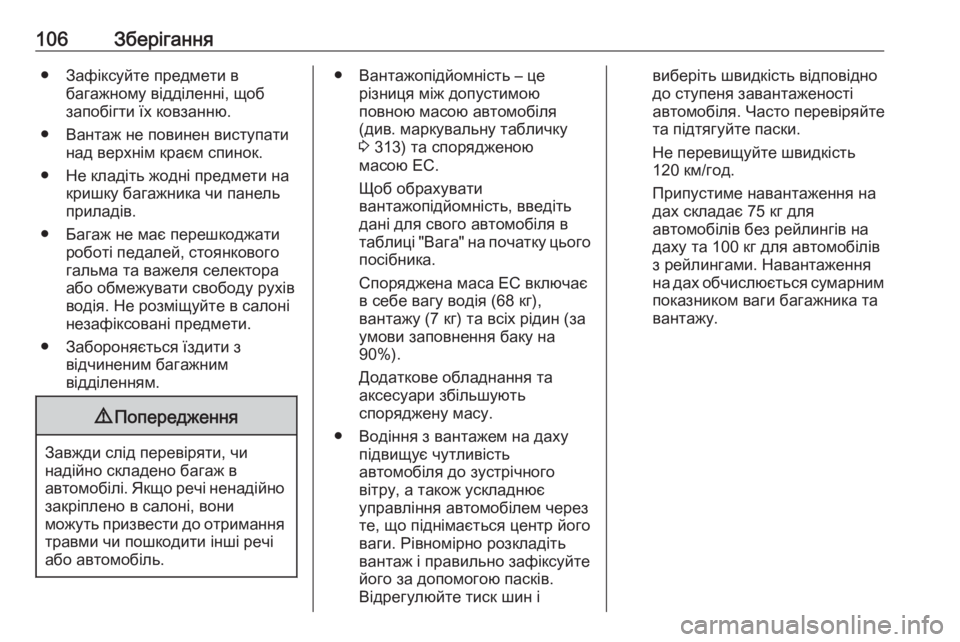

106Зберігання● Зафіксуйте предмети вбагажному відділенні, щоб
запобігти їх ковзанню.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Не кладіть жодні предмети на кришку багажника чи панель
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.
● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплено в салоні, вони
можуть призвести до отримання
травми чи пошкодити інші речі або автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку 3 313) та спорядженою
масою EC.
Щоб обрахувати
вантажопідйомність, введіть
дані для свого автомобіля в
таблиці "Вага" на початку цього
посібника.
Споряджена маса EC включає
в себе вагу водія (68 кг),
вантажу (7 кг) та всіх рідин (за
умови заповнення баку на
90%).
Додаткове обладнання та
аксесуари збільшують
споряджену масу.
● Водіння з вантажем на даху підвищує чутливість
автомобіля до зустрічного
вітру, а також ускладнює
управління автомобілем через
те, що піднімається центр його
ваги. Рівномірно розкладіть
вантаж і правильно зафіксуйте
його за допомогою пасків.
Відрегулюйте тиск шин івиберіть швидкість відповідно
до ступеня завантаженості
автомобіля. Часто перевіряйте
та підтягуйте паски.
Не перевищуйте швидкість
120 км/год.
Припустиме навантаження на дах складає 75 кг для
автомобілів без рейлингів на
даху та 100 кг для автомобілів
з рейлингами. Навантаження
на дах обчислюється сумарним показником ваги багажника та
вантажу.

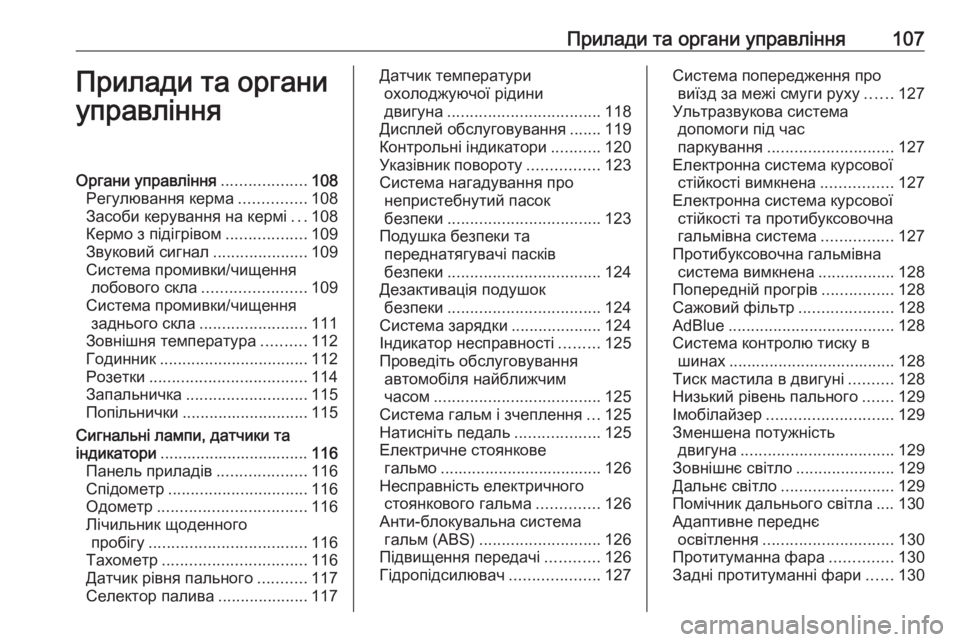

Прилади та органи управління107Прилади та органи
управлінняОргани управління ...................108
Регулювання керма ...............108
Засоби керування на кермі ...108
Кермо з підігрівом ..................109
Звуковий сигнал .....................109
Система промивки/чищення лобового скла ....................... 109
Система промивки/чищення заднього скла ........................ 111
Зовнішня температура ..........112
Годинник ................................. 112
Розетки ................................... 114
Запальничка ........................... 115
Попільнички ............................ 115
Сигнальні лампи, датчики та індикатори ................................. 116
Панель приладів ....................116
Спідометр ............................... 116
Одометр ................................. 116
Лічильник щоденного пробігу ................................... 116
Тахометр ................................ 116
Датчик рівня пального ...........117
Селектор палива ....................117Датчик температури
охолоджуючої рідини
двигуна .................................. 118
Дисплей обслуговування ....... 119
Контрольні індикатори ...........120
Указівник повороту ................123
Система нагадування про непристебнутий пасок
безпеки .................................. 123
Подушка безпеки та переднатягувачі пасків
безпеки .................................. 124
Дезактивація подушок безпеки .................................. 124
Система зарядки ....................124
Індикатор несправності .........125
Проведіть обслуговування автомобіля найближчим
часом ..................................... 125
Система гальм і зчеплення ...125
Натисніть педаль ...................125
Електричне стоянкове гальмо .................................... 126
Несправність електричного стоянкового гальма ..............126
Анти-блокувальна система гальм (ABS) ........................... 126
Підвищення передачі ............126
Гідропідсилювач ....................127Система попередження про
виїзд за межі смуги руху ......127
Ультразвукова система допомоги під час
паркування ............................ 127
Електронна система курсової стійкості вимкнена ................127
Електронна система курсової стійкості та протибуксовочна
гальмівна система ................127
Протибуксовочна гальмівна система вимкнена .................128
Попередній прогрів ................128
Сажовий фільтр .....................128
AdBlue ..................................... 128
Система контролю тиску в шинах ..................................... 128
Тиск мастила в двигуні ..........128
Низький рівень пального .......129
Імобілайзер ............................ 129
Зменшена потужність двигуна .................................. 129
Зовнішнє світло ......................129
Дальнє світло ......................... 129
Помічник дальнього світла .... 130
Адаптивне переднє освітлення ............................. 130
Протитуманна фара ..............130
Задні протитуманні фари ......130

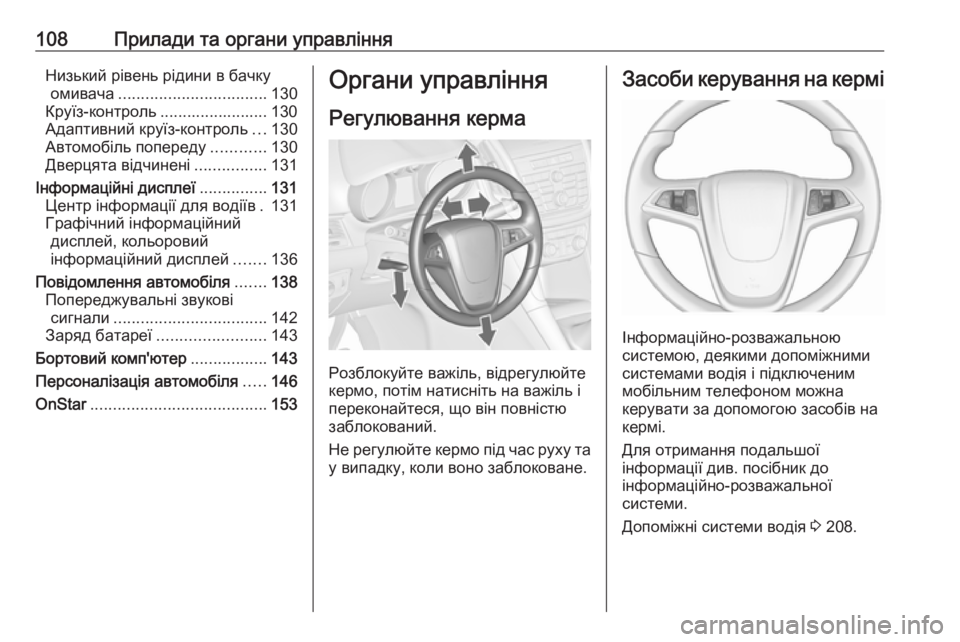

108Прилади та органи управлінняНизький рівень рідини в бачкуомивача ................................. 130
Круїз-контроль ........................ 130
Адаптивний круїз-контроль ...130
Автомобіль попереду ............130
Дверцята відчинені ................131
Інформаційні дисплеї ...............131
Центр інформації для водіїв . 131
Графічний інформаційний дисплей, кольоровий
інформаційний дисплей .......136
Повідомлення автомобіля .......138
Попереджувальні звукові
сигнали .................................. 142
Заряд батареї ........................ 143
Бортовий комп'ютер .................143
Персоналізація автомобіля .....146
OnStar ....................................... 153Органи управління
Регулювання керма
Розблокуйте важіль, відрегулюйте
кермо, потім натисніть на важіль і
переконайтеся, що він повністю
заблокований.
Не регулюйте кермо під час руху та
у випадку, коли воно заблоковане.
Засоби керування на кермі
Інформаційно-розважальною
системою, деякими допоміжними
системами водія і підключеним
мобільним телефоном можна
керувати за допомогою засобів на
кермі.
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Допоміжні системи водія 3 208.
