OPEL ZAFIRA C 2016 Посібник з експлуатації (in Ukrainian)

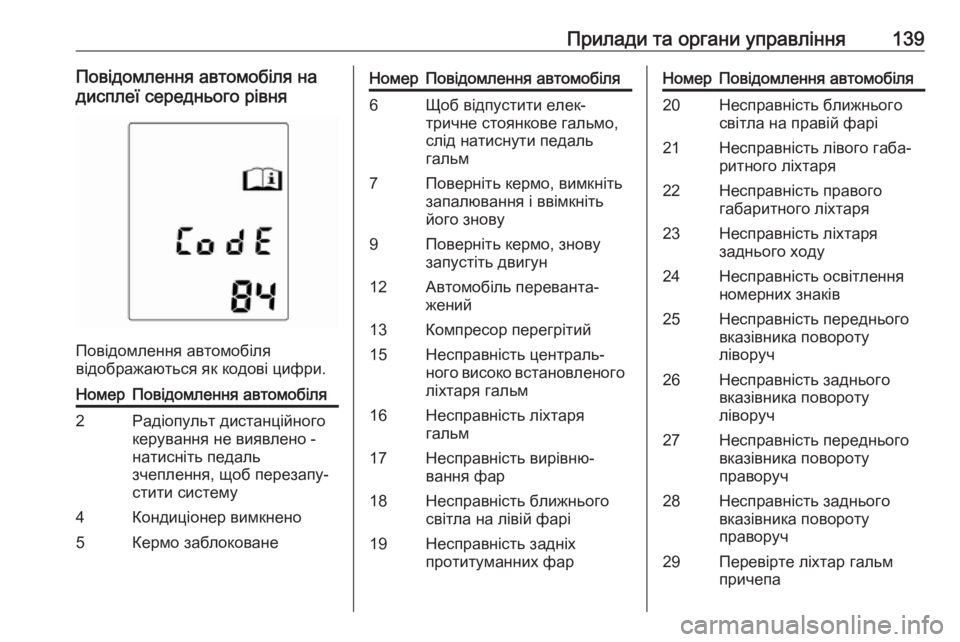

Прилади та органи управління139Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
НомерПовідомлення автомобіля2Радіопульт дистанційного
керування не виявлено -
натисніть педаль
зчеплення, щоб перезапу‐
стити систему4Кондиціонер вимкнено5Кермо заблокованеНомерПовідомлення автомобіля6Щоб відпустити елек‐
тричне стоянкове гальмо,
слід натиснути педаль
гальм7Поверніть кермо, вимкніть
запалювання і ввімкніть
його знову9Поверніть кермо, знову
запустіть двигун12Автомобіль переванта‐
жений13Компресор перегрітий15Несправність централь‐
ного високо встановленого ліхтаря гальм16Несправність ліхтаря
гальм17Несправність вирівню‐
вання фар18Несправність ближнього
світла на лівій фарі19Несправність задніх
протитуманних фарНомерПовідомлення автомобіля20Несправність ближнього
світла на правій фарі21Несправність лівого габа‐
ритного ліхтаря22Несправність правого
габаритного ліхтаря23Несправність ліхтаря
заднього ходу24Несправність освітлення
номерних знаків25Несправність переднього
вказівника повороту
ліворуч26Несправність заднього
вказівника повороту
ліворуч27Несправність переднього
вказівника повороту
праворуч28Несправність заднього
вказівника повороту
праворуч29Перевірте ліхтар гальм
причепа

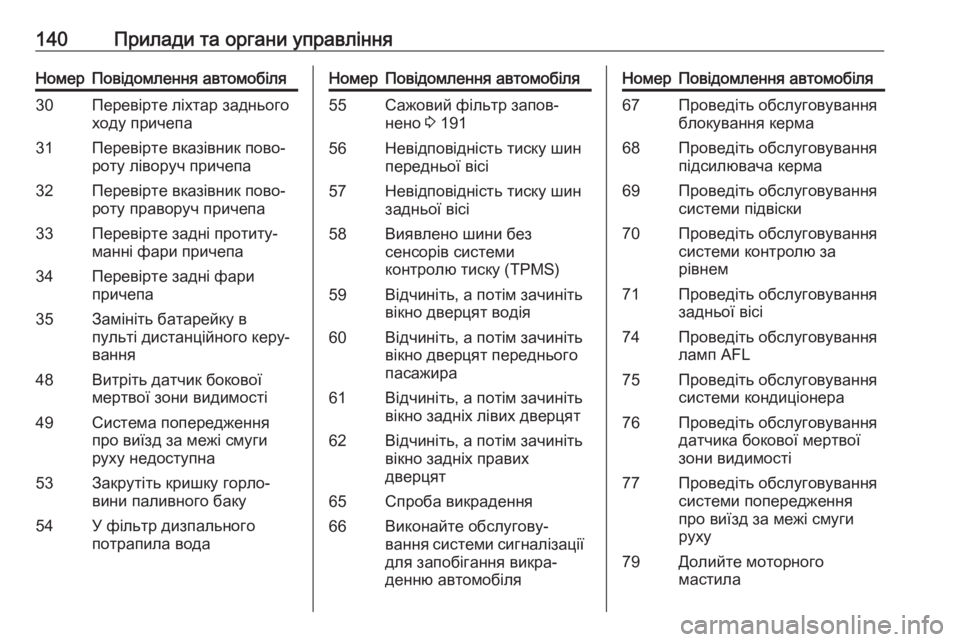

140Прилади та органи управлінняНомерПовідомлення автомобіля30Перевірте ліхтар заднього
ходу причепа31Перевірте вказівник пово‐
роту ліворуч причепа32Перевірте вказівник пово‐
роту праворуч причепа33Перевірте задні протиту‐
манні фари причепа34Перевірте задні фари
причепа35Замініть батарейку в
пульті дистанційного керу‐
вання48Витріть датчик бокової
мертвої зони видимості49Система попередження
про виїзд за межі смуги
руху недоступна53Закрутіть кришку горло‐
вини паливного баку54У фільтр дизпального
потрапила водаНомерПовідомлення автомобіля55Сажовий фільтр запов‐
нено 3 19156Невідповідність тиску шин
передньої вісі57Невідповідність тиску шин
задньої вісі58Виявлено шини без
сенсорів системи
контролю тиску (TPMS)59Відчиніть, а потім зачиніть
вікно дверцят водія60Відчиніть, а потім зачиніть
вікно дверцят переднього
пасажира61Відчиніть, а потім зачиніть
вікно задніх лівих дверцят62Відчиніть, а потім зачиніть
вікно задніх правих
дверцят65Спроба викрадення66Виконайте обслугову‐
вання системи сигналізації
для запобігання викра‐
денню автомобіляНомерПовідомлення автомобіля67Проведіть обслуговування
блокування керма68Проведіть обслуговування
підсилювача керма69Проведіть обслуговування
системи підвіски70Проведіть обслуговування
системи контролю за
рівнем71Проведіть обслуговування
задньої вісі74Проведіть обслуговування
ламп AFL75Проведіть обслуговування
системи кондиціонера76Проведіть обслуговування
датчика бокової мертвої
зони видимості77Проведіть обслуговування
системи попередження
про виїзд за межі смуги
руху79Долийте моторного
мастила

Прилади та органи управління141НомерПовідомлення автомобіля81Проведіть обслуговування
трансмісії82Незабаром замініть
мастило83Проведіть обслуговування
адаптивного круїз-
контролю84Потужність двигуна змен‐
шилась89Проведіть обслуговування
автомобіля найближчим
часом94Перш ніж вийти з автомо‐
біля, перемкніть важіль
передач у положення
стоянки (P)95Обслуговування системи
подушок безпеки128Відкритий капот134Збій системи допомоги при
паркуванні, вимийте
бамперНомерПовідомлення автомобіля136Проведіть сервісне обслу‐
говування системи допо‐
моги при паркуванні145Перевірте рівень рідини
омивача174Низький заряд акумуля‐
тора258Систему допомоги під час
паркування вимкнено

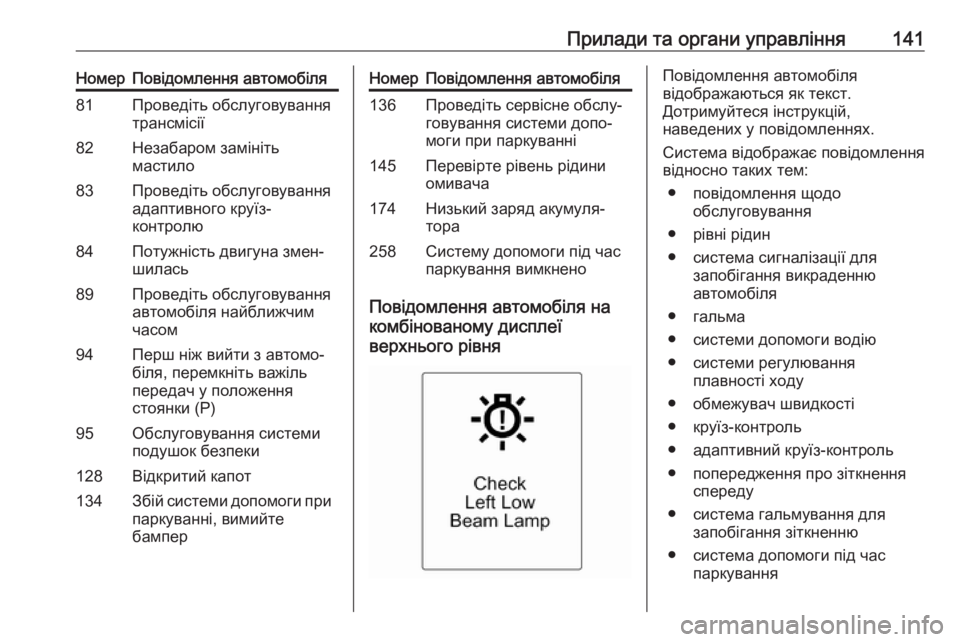

Повідомлення автомобіля на
комбінованому дисплеї
верхнього рівня
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Система відображає повідомлення відносно таких тем:
● повідомлення щодо обслуговування
● рівні рідин
● система сигналізації для запобігання викраденню
автомобіля
● гальма
● системи допомоги водію
● системи регулювання плавності ходу
● обмежувач швидкості
● круїз-контроль
● адаптивний круїз-контроль ● попередження про зіткнення спереду
● система гальмування для запобігання зіткненню
● система допомоги під час паркування

142Прилади та органи управління● освітлювальні прилади, заміналамп
● система адаптивного світла фар
● система склоочисників/ омивача скла
● дверцята, вікна
● попередження системи бокової
мертвої зони видимості
● система виявлення дорожніх знаків
● система попередження про виїзд за межі смуги руху
● радіопульт дистанційного керування
● паски безпеки
● системи подушок безпеки
● двигун і трансмісія
● тиск у шинах
● сажовий фільтр дизельного двигуна 3 191● стан автомобільного
акумулятора
● селективне каталітичне відновлення, рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF),
AdBlue 3 193
Повідомлення автомобіля на
кольоровому інформаційному
дисплеї
Додатково деякі важливі
повідомлення відображаються на
кольоровому дисплеї. Натисніть
багатофункціональний перемикач,
щоб підтвердити повідомлення.
Деякі повідомлення
відображаються лише протягом
декількох секунд у вигляді
спливних індикаторів.
Попереджувальні звукові сигнали
Під час запуску двигуна чи
водіння
Тільки один попереджувальний
сигнал пролунає за один раз.Попереджувальний сигнал про
непристебнутий пас безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.
● Якщо пасок безпеки не пристібнутий.
● Якщо дверцята чи багажник не повністю зачинені під час
запуску двигуна.
● Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
● Якщо адаптивний круїз- контроль вимикається
автоматично.
● Якщо дистанція до автомобіля попереду занадто мала.
● Якщо досягнуте встановлене обмеження швидкості або
можлива межа швидкості.
● Якщо в центрі інформації водія
відображається повідомленняз попередженням або код
попередження.
● Якщо система допомоги під час
паркування виявляє об'єкт.

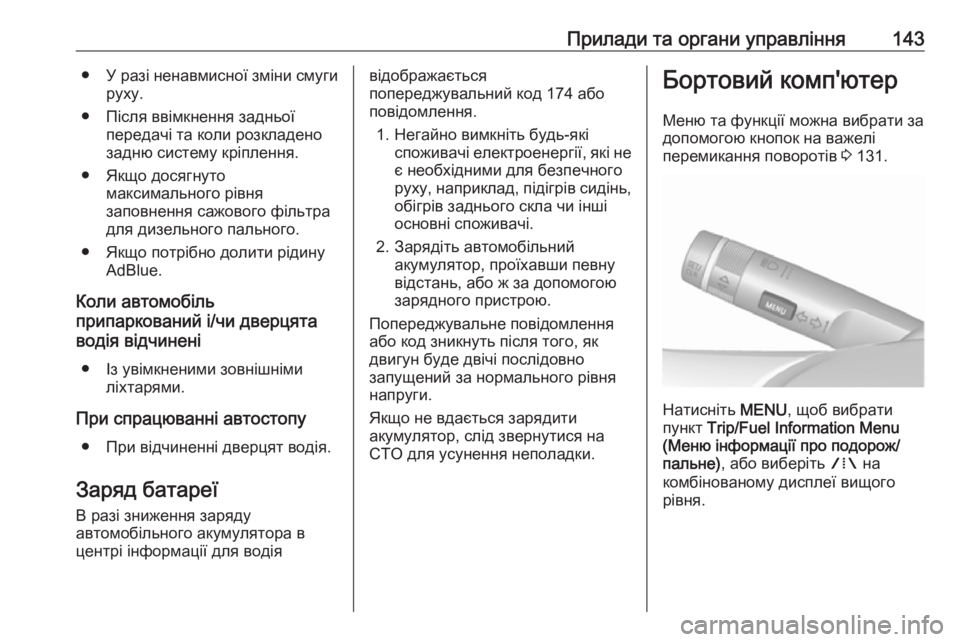

Прилади та органи управління143●У разі ненавмисної зміни смуги
руху.
● Після ввімкнення задньої передачі та коли розкладено
задню систему кріплення.
● Якщо досягнуто максимального рівня
заповнення сажового фільтра для дизельного пального.
● Якщо потрібно долити рідину AdBlue.
Коли автомобіль
припаркований і/чи дверцята
водія відчинені
● Із увімкненими зовнішніми ліхтарями.
При спрацюванні автостопу ● При відчиненні дверцят водія.
Заряд батареї В разі зниження заряду
автомобільного акумулятора в
центрі інформації для водіявідображається
попереджувальний код 174 або
повідомлення.
1. Негайно вимкніть будь-які споживачі електроенергії, які неє необхідними для безпечного
руху, наприклад, підігрів сидінь,
обігрів заднього скла чи інші
основні споживачі.
2. Зарядіть автомобільний акумулятор, проїхавши певну
відстань, або ж за допомогою
зарядного пристрою.
Попереджувальне повідомлення
або код зникнуть після того, як
двигун буде двічі послідовно
запущений за нормального рівня
напруги.
Якщо не вдається зарядити
акумулятор, слід звернутися на
СТО для усунення неполадки.Бортовий комп'ютер
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів 3 131.
Натисніть MENU, щоб вибрати
пункт Trip/Fuel Information Menu
(Меню інформації про подорож/ пальне) , або виберіть W на
комбінованому дисплеї вищого
рівня.

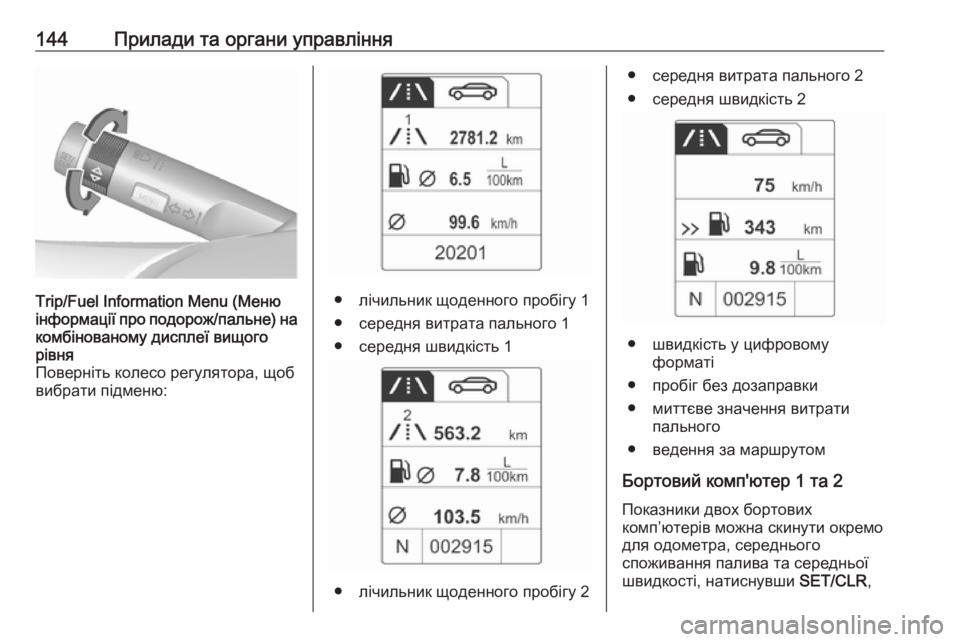

144Прилади та органи управлінняTrip/Fuel Information Menu (Менюінформації про подорож/пальне) на комбінованому дисплеї вищого
рівня
Поверніть колесо регулятора, щоб
вибрати підменю:
● лічильник щоденного пробігу 1
● середня витрата пального 1
● середня швидкість 1
● лічильник щоденного пробігу 2
● середня витрата пального 2
● середня швидкість 2
● швидкість у цифровому форматі
● пробіг без дозаправки
● миттєве значення витрати пального
● ведення за маршрутом
Бортовий комп'ютер 1 та 2
Показники двох бортових
комп’ютерів можна скинути окремо
для одометра, середнього
споживання палива та середньої
швидкості, натиснувши SET/CLR,

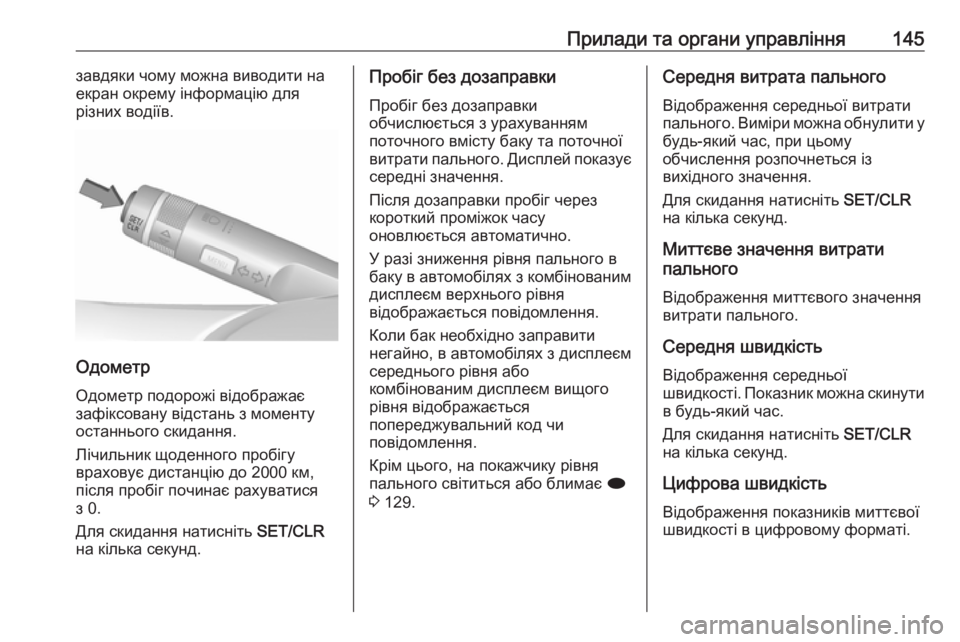

Прилади та органи управління145завдяки чому можна виводити на
екран окрему інформацію для
різних водіїв.
Одометр
Одометр подорожі відображає
зафіксовану відстань з моменту
останнього скидання.
Лічильник щоденного пробігу
враховує дистанцію до 2000 км,
після пробіг починає рахуватися з 0.
Для скидання натисніть SET/CLR
на кілька секунд.
Пробіг без дозаправки
Пробіг без дозаправки
обчислюється з урахуванням
поточного вмісту баку та поточної
витрати пального. Дисплей показує
середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
У разі зниження рівня пального в
баку в автомобілях з комбінованим дисплеєм верхнього рівня
відображається повідомлення.
Коли бак необхідно заправити
негайно, в автомобілях з дисплеєм
середнього рівня або
комбінованим дисплеєм вищого
рівня відображається
попереджувальний код чи
повідомлення.
Крім цього, на покажчику рівня пального світиться або блимає i
3 129.Середня витрата пального
Відображення середньої витрати
пального. Виміри можна обнулити у будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Для скидання натисніть SET/CLR
на кілька секунд.
Миттєве значення витрати
пального
Відображення миттєвого значення
витрати пального.
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Для скидання натисніть SET/CLR
на кілька секунд.
Цифрова швидкість
Відображення показників миттєвої
швидкості в цифровому форматі.

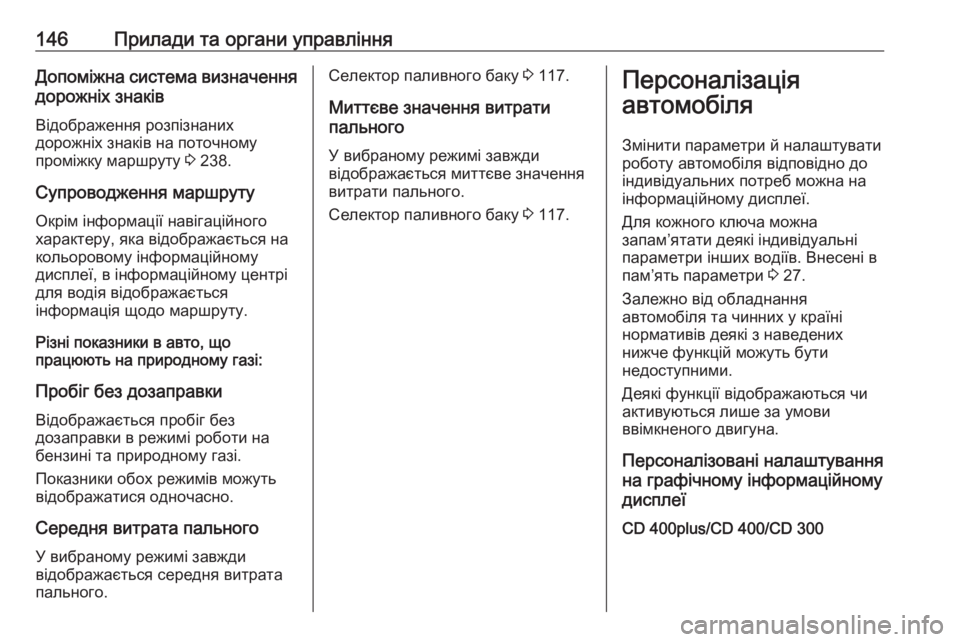

146Прилади та органи управлінняДопоміжна система визначення
дорожніх знаків
Відображення розпізнаних
дорожніх знаків на поточному
проміжку маршруту 3 238.
Супроводження маршруту
Окрім інформації навігаційного
характеру, яка відображається на
кольоровому інформаційному
дисплеї, в інформаційному центрі
для водія відображається
інформація щодо маршруту.
Різні показники в авто, що
працюють на природному газі:
Пробіг без дозаправки
Відображається пробіг без
дозаправки в режимі роботи на
бензині та природному газі.
Показники обох режимів можуть
відображатися одночасно.
Середня витрата пального
У вибраному режимі завжди
відображається середня витрата
пального.Селектор паливного баку 3 117.
Миттєве значення витрати
пального
У вибраному режимі завжди
відображається миттєве значення
витрати пального.
Селектор паливного баку 3 117.Персоналізація
автомобіля
Змінити параметри й налаштувати
роботу автомобіля відповідно до індивідуальних потреб можна на
інформаційному дисплеї.
Для кожного ключа можна
запам’ятати деякі індивідуальні
параметри інших водіїв. Внесені в
пам’ять параметри 3 27.
Залежно від обладнання
автомобіля та чинних у країні
нормативів деякі з наведених
нижче функцій можуть бути
недоступними.
Деякі функції відображаються чи
активуються лише за умови
ввімкненого двигуна.
Персоналізовані налаштування
на графічному інформаційному
дисплеї

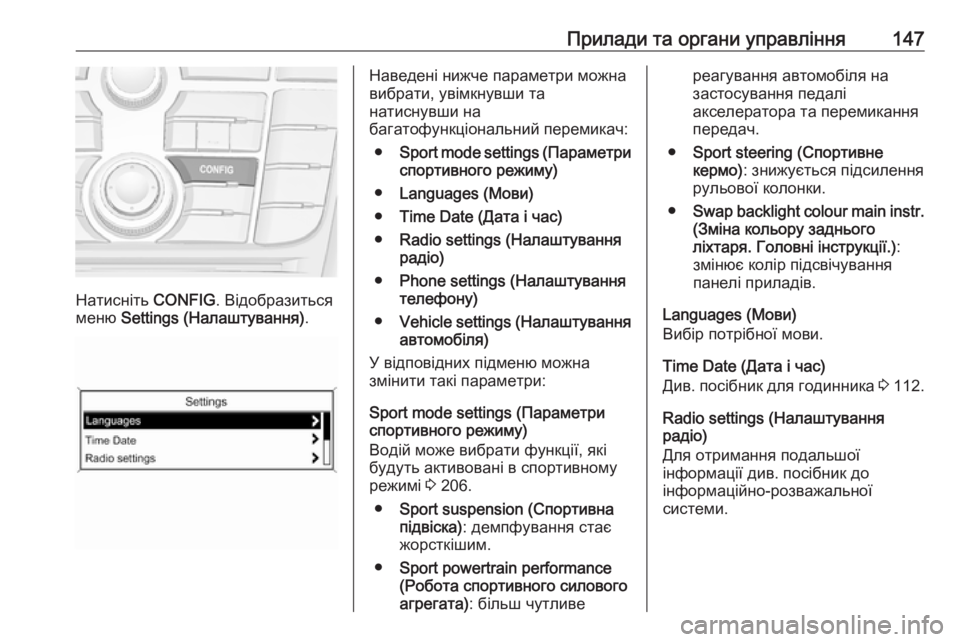

CD 400plus/CD 400/CD 300

Прилади та органи управління147
Натисніть CONFIG. Відобразиться
меню Settings (Налаштування) .
Наведені нижче параметри можна
вибрати, увімкнувши та
натиснувши на
багатофункціональний перемикач:
● Sport mode settings ( Параметри
спортивного режиму)
● Languages (Мови)
● Time Date (Дата і час)
● Radio settings (Налаштування
радіо)
● Phone settings (Налаштування
телефону)
● Vehicle settings ( Налаштування
автомобіля)
У відповідних підменю можна
змінити такі параметри:
Sport mode settings (Параметри
спортивного режиму)
Водій може вибрати функції, які будуть активовані в спортивному
режимі 3 206.
● Sport suspension (Спортивна
підвіска) : демпфування стає
жорсткішим.
● Sport powertrain performance
(Робота спортивного силового
агрегата) : більш чутливереагування автомобіля на
застосування педалі
акселератора та перемикання
передач.
● Sport steering (Спортивне
кермо) : знижується підсилення
рульової колонки.
● Swap backlight colour main instr.
(Зміна кольору заднього
ліхтаря. Головні інструкції.) :
змінює колір підсвічування панелі приладів.
Languages (Мови)
Вибір потрібної мови.
Time Date (Дата і час)
Див. посібник для годинника 3 112.
Radio settings (Налаштування радіо)
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.

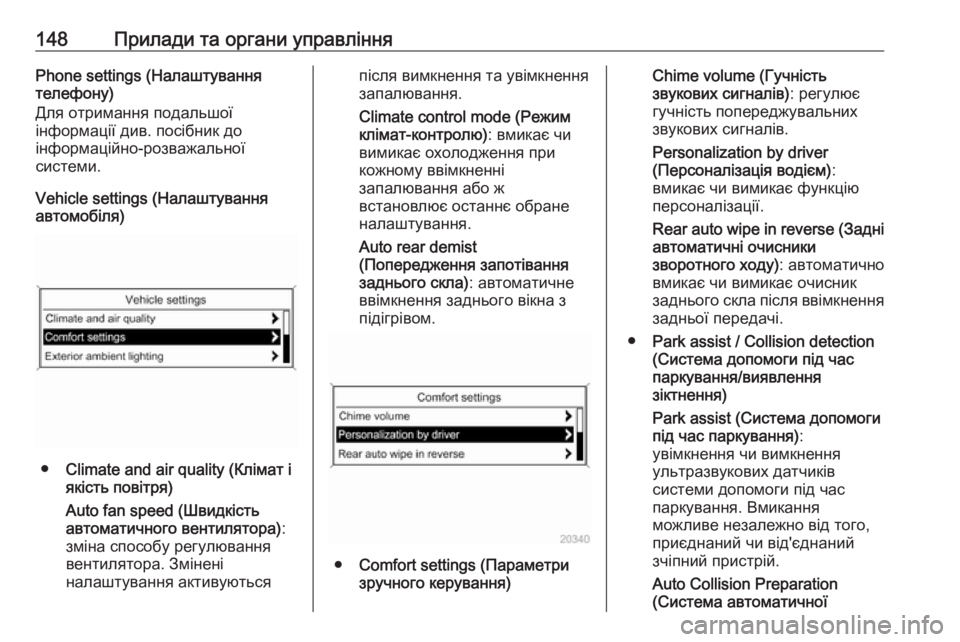

148Прилади та органи управлінняPhone settings (Налаштування
телефону)
Для отримання подальшої
інформації див. посібник до
інформаційно-розважальної
системи.
Vehicle settings (Налаштування
автомобіля)
● Climate and air quality (Клімат і
якість повітря)
Auto fan speed (Швидкість
автоматичного вентилятора) :
зміна способу регулювання вентилятора. Змінені
налаштування активуються
після вимкнення та увімкнення
запалювання.
Climate control mode (Режим
клімат-контролю) : вмикає чи
вимикає охолодження при
кожному ввімкненні
запалювання або ж
встановлює останнє обране
налаштування.
Auto rear demist
(Попередження запотівання
заднього скла) : автоматичне
ввімкнення заднього вікна з
підігрівом.
● Comfort settings (Параметри
зручного керування)
Chime volume (Гучність
звукових сигналів) : регулює
гучність попереджувальних
звукових сигналів.
Personalization by driver
(Персоналізація водієм) :
вмикає чи вимикає функцію персоналізації.
Rear auto wipe in reverse ( Задні
автоматичні очисники
зворотного ходу) : автоматично
вмикає чи вимикає очисник
заднього скла після ввімкнення задньої передачі.
● Park assist / Collision detection
(Система допомоги під час
паркування/виявлення
зіктнення)
Park assist (Система допомоги
під час паркування) :
увімкнення чи вимкнення
ультразвукових датчиків
системи допомоги під час
паркування. Вмикання
можливе незалежно від того,
приєднаний чи від'єднаний
зчіпний пристрій.
Auto Collision Preparation
(Система автоматичної
