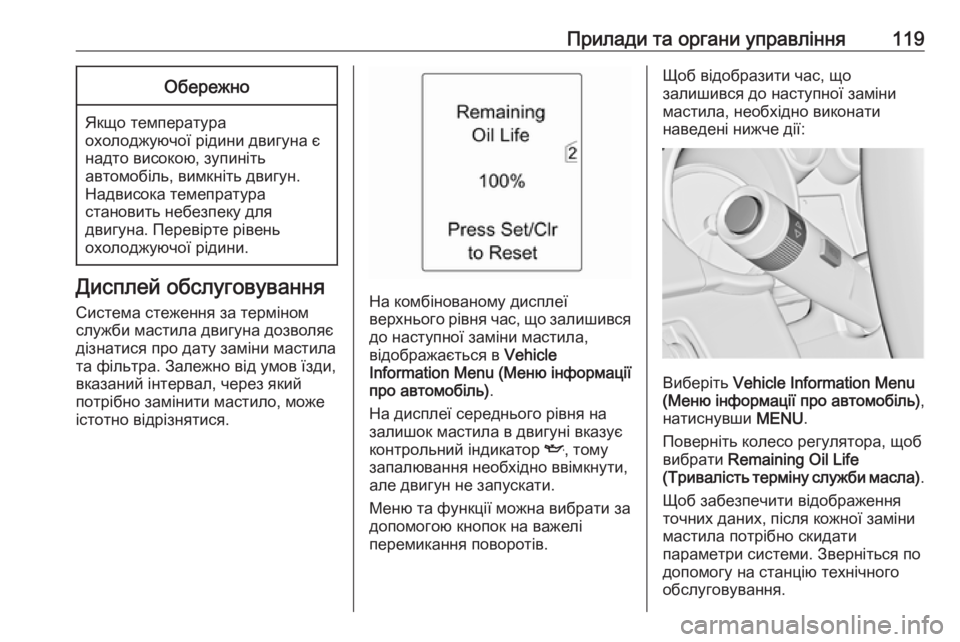

Прилади та органи управління119Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити мастило, може
істотно відрізнятися.На комбінованому дисплеї
верхнього рівня час, що залишився до наступної заміни мастила,
відображається в Vehicle
Information Menu (Меню інформації
про автомобіль) .
На дисплеї середнього рівня на
залишок мастила в двигуні вказує
контрольний індикатор I, тому
запалювання необхідно ввімкнути,
але двигун не запускати.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб відобразити час, що
залишився до наступної заміни
мастила, необхідно виконати
наведені нижче дії:
Виберіть Vehicle Information Menu
(Меню інформації про автомобіль) ,
натиснувши MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила потрібно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.

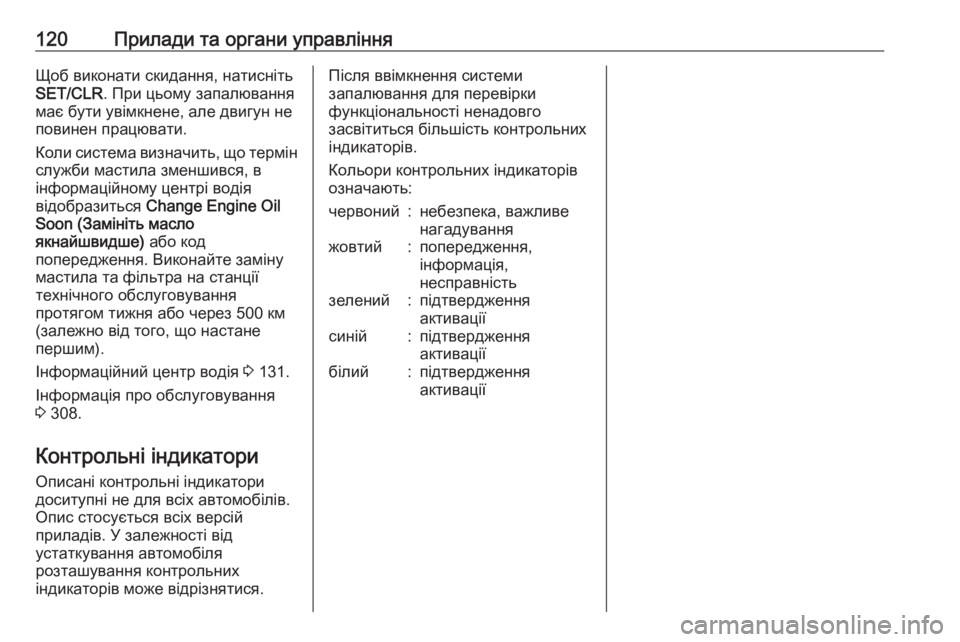

120Прилади та органи управлінняЩоб виконати скидання, натисніть
SET/CLR . При цьому запалювання
має бути увімкнене, але двигун не
повинен працювати.
Коли система визначить, що термін служби мастила зменшився, в
інформаційному центрі водія
відобразиться Change Engine Oil
Soon (Замініть масло
якнайшвидше) або код
попередження. Виконайте заміну
мастила та фільтра на станції
технічного обслуговування
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 131.
Інформація про обслуговування
3 308.
Контрольні індикатори
Описані контрольні індикатори доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля
розташування контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

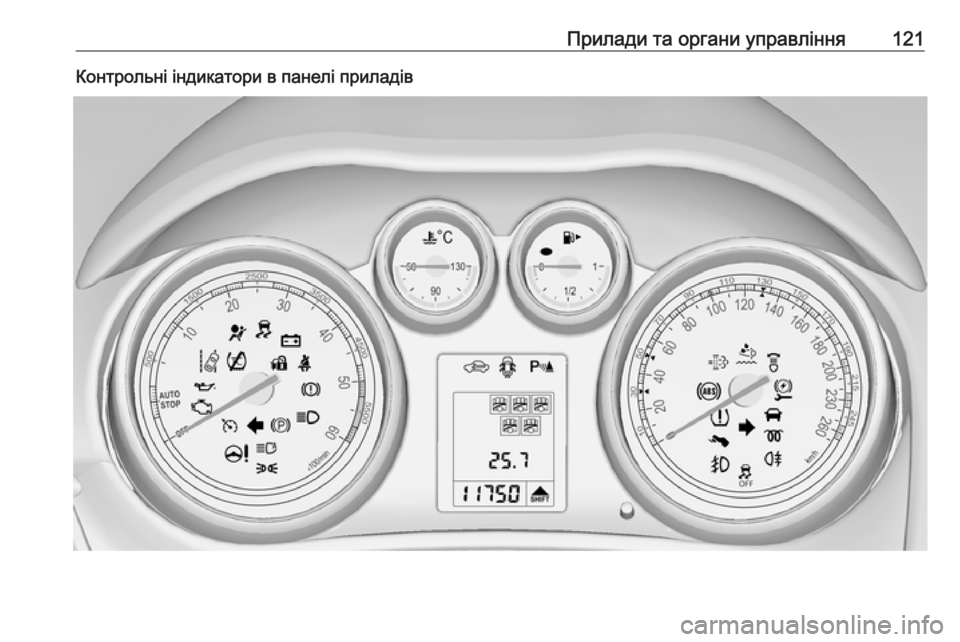

Прилади та органи управління121Контрольні індикатори в панелі приладів

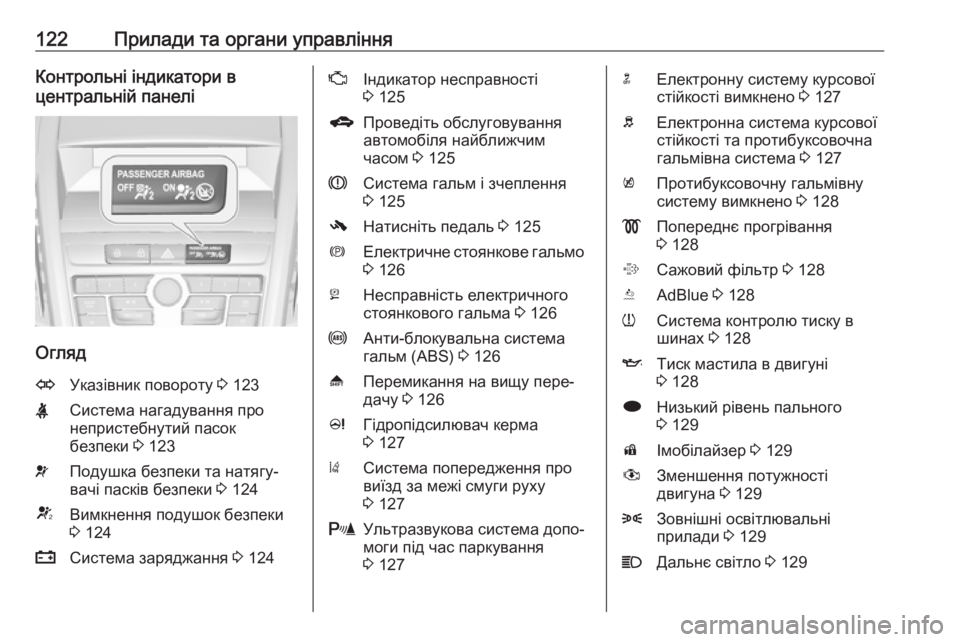

122Прилади та органи управлінняКонтрольні індикатори в
центральній панелі
Огляд
OУказівник повороту 3 123XСистема нагадування про
непристебнутий пасок
безпеки 3 123vПодушка безпеки та натягу‐
вачі пасків безпеки 3 124VВимкнення подушок безпеки
3 124pСистема заряджання 3 124ZІндикатор несправності
3 125gПроведіть обслуговування
автомобіля найближчим
часом 3 125RСистема гальм і зчеплення
3 125-Натисніть педаль 3 125mЕлектричне стоянкове гальмо
3 126jНесправність електричного
стоянкового гальма 3 126uАнти-блокувальна система
гальм (ABS) 3 126[Перемикання на вищу пере‐
дачу 3 126cГідропідсилювач керма
3 127)Система попередження про
виїзд за межі смуги руху
3 127rУльтразвукова система допо‐
моги під час паркування
3 127nЕлектронну систему курсової
стійкості вимкнено 3 127bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 127kПротибуксовочну гальмівну
систему вимкнено 3 128!Попереднє прогрівання
3 128%Сажовий фільтр 3 128YAdBlue 3 128wСистема контролю тиску в
шинах 3 128IТиск мастила в двигуні
3 128iНизький рівень пального
3 129dІмобілайзер 3 129#Зменшення потужності
двигуна 3 1298Зовнішні освітлювальні
прилади 3 129CДальнє світло 3 129

Прилади та органи управління123lСистема керування дальнім
світлом 3 130fСистема адаптивного світла
фар 3 130>Протитуманна фара 3 130rЗадня протитуманна фара
3 130GНизький рівень мийної рідини
3 130mКруїз-контроль 3 130 / адап‐
тивний круїз-контроль 3 130AАвтомобіль попереду 3 130hДверцята відчинені 3 131
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 268, запобіжники
3 277.
Вказівники повороту 3 167.
Система нагадування про непристебнутий пасокбезпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X сидіння водія або переднього
пасажирського сидіння
засвічується або мигає червоним
світлом.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не довше 100 секунд.
Пристібування паска безпеки 3 56.
Стан пасків безпеки на задніх
сидіннях
Миготить або світиться індикатор
> або X у центрі інформації водія.
Світиться
Після увімкнення двигуна, доки не
буде пристебнуто пасок безпеки,
але не менше 35 секунд.

124Прилади та органи управлінняЯкщо пас безпеки буде закріпленийпід час водіння.
Мигає
Після початку руху, якщо пасок
безпеки відстебнуто.
Пристібування паска безпеки 3 56.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом, приблизно,
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 55,
3 60.
Дезактивація подушок безпеки
ON V засвічується жовтим
світлом.
Засвічується, приблизно, на
60 секунд після ввімкнення системи запалення. Подушка безпеки дляпереднього пасажирського сидіння
активована.
OFF * засвічується жовтим
світлом.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 65.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.

Прилади та органи управління125Індикатор несправностіZ світиться чи мигає жовтим.
Світиться, коли система запалення
ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працюєНесправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.Проведіть
обслуговування
автомобіля найближчим часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 138.
Система гальм і
зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 265.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 202.
Натисніть педаль - світиться чи мигає жовтим.
Світиться
Для вимкнення електричного
стоянкового гальма педаль гальм має бути натиснутою 3 202.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 187.
Мигає
Для нормального запуску двигуна
педаль зчеплення має бути
натиснутою 3 19, 3 186.
У деяких версіях повідомлення про необхідність натиснути педаль
зчеплення відображається в
інформаційному центрі водія
3 138.

126Прилади та органи управлінняЕлектричне стоянковегальмо
m світиться чи мигає червоним.
Світиться
Електричне стоянкове гальмо
ввімкнуте 3 202.
Мигає
Електричне стоянкове гальмо ввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку
увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.Світиться
Знижена ефективність дії
електричного стоянкового гальма
3 202.
Мигає
Електричне стоянкове гальмо перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 201.
Підвищення передачі [ засвічується зеленим світлом як
контрольний індикатор або
відображається у вигляді символу
в центрі інформації для водія з
комбінованим дисплеєм верхнього
рівня тоді, коли рекомендовано
переключатися на вищу передачу
для економії пального.
У деяких модифікаціях індикація
перемикання передач
відображається у вигляді повної
сторінки в центрі інформації для
водія.
Помічник керування EcoFlex
3 143.

Прилади та органи управління127Гідропідсилювачc світиться жовтим.
Засвічується при обмеженні
підсилювача керма
Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 187.
Засвічується при вимкненні підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.
Система попередженняпро виїзд за межі смуги руху
) світиться зеленим чи миготить
жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова система допомоги під часпаркування
r світиться жовтим.
Несправність у системі
або
Несправність, якщо датчики
забруднені чи вкриті льодом або
снігом
або
Інтерференція через зовнішні
джерела ультразвуку. Одразу після
усунення джерела інтерференції
система працюватиме у звичному
режимі.
Щоб усунути несправність системи, зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 226.Електронна система
курсової стійкостівимкнена
n світиться жовтим.
Система вимкнена.
Електронна система курсової стійкості тапротибуксовочнагальмівна система
b світиться чи мигає жовтим.
Світиться
У системі виявлено несправність.
Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану дорожнього покриття.
Для усунення несправності
зверніться до майстерні.

128Прилади та органи управлінняМигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Система курсової стійкості 3 205,
Система контролю тяги 3 204.
Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система вимкнена.
Попередній прогрів
! світиться жовтим.
Попередній прогрів активовано.
Активується лише, коли
температура зовні є низькою.
Сажовий фільтр
% світиться чи мигає жовтим.
Сажовий фільтр потребує
чищення.Продовжуйте подорож, доки % не
згасне. За можливості не знижуйте
оберти двигуна нижче 2000 об/хв.
Світиться
Сажовий фільтр заповнено.
Якомога швидше розпочніть
процес чищення.
Мигає Досягнуто максимального рівнязаповнення фільтра. Щоб уникнути
пошкодження двигуна, негайно розпочніть чищення.
Сажовий фільтр дизельного
двигуна 3 191, Система старт-стоп
3 187.
AdBlue Y миготить жовтим.
Низький рівень AdBlue. Потрібно
якнайшвидше долити AdBlue, щоб
уникнути проблем при запуску
двигуна.
AdBlue 3 193.Система контролю тиску в
шинах
w світиться чи мигає жовтим.
Світиться Втрата тиску в шинах. Негайнозупиніться та перевірте тиск у
шинах.
Мигає Несправність системи чи
встановлено шину без датчика
тиску (наприклад, запасне колесо).
Через 60 - 90 секунд контрольний
індикатор постійно світиться.
Зверніться до майстерні.
Тиск мастила в двигуні
I світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
