OPEL ZAFIRA C 2017.25 Manual de Instruções (in Portugues)

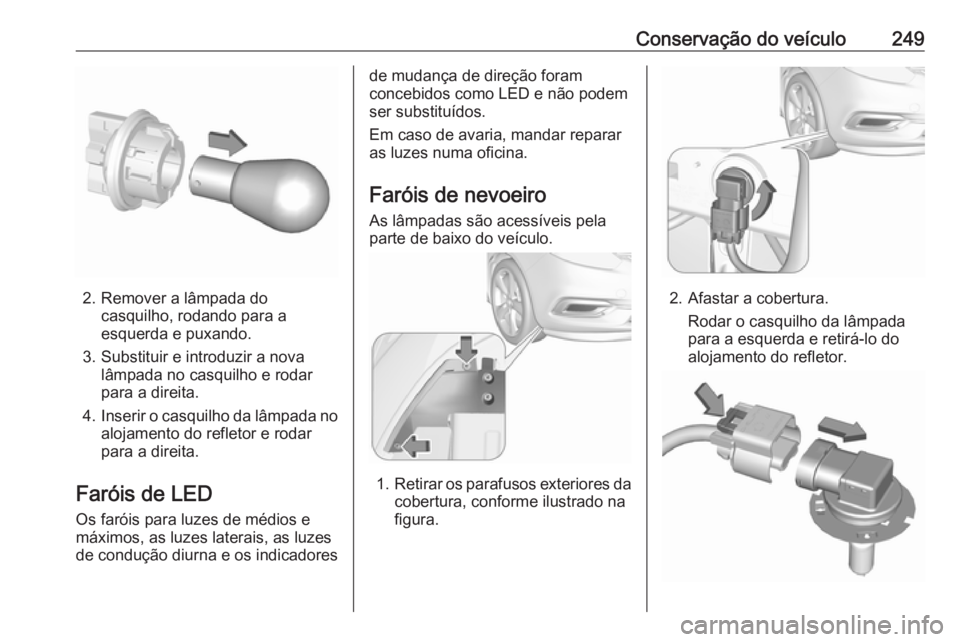

Conservação do veículo249
2. Remover a lâmpada docasquilho, rodando para a
esquerda e puxando.
3. Substituir e introduzir a nova lâmpada no casquilho e rodar
para a direita.
4. Inserir o casquilho da lâmpada no
alojamento do refletor e rodar
para a direita.
Faróis de LED Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e os indicadores
de mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.
Faróis de nevoeiro As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Retirar os parafusos exteriores da
cobertura, conforme ilustrado na
figura.
2. Afastar a cobertura.
Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
alojamento do refletor.

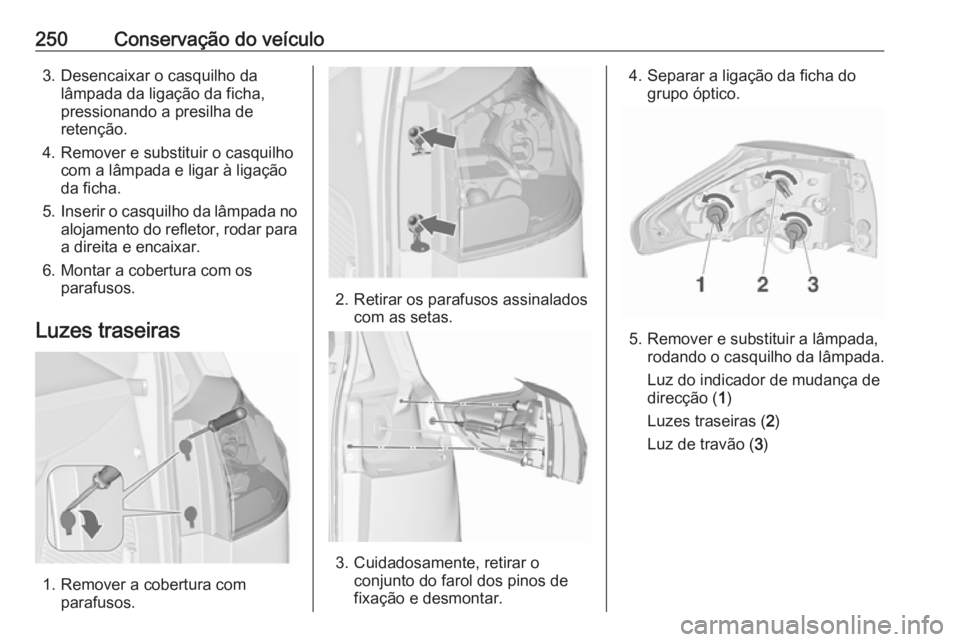

250Conservação do veículo3. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar à ligação
da ficha.
5. Inserir o casquilho da lâmpada no
alojamento do refletor, rodar para a direita e encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura com parafusos.
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.
4. Separar a ligação da ficha do grupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)

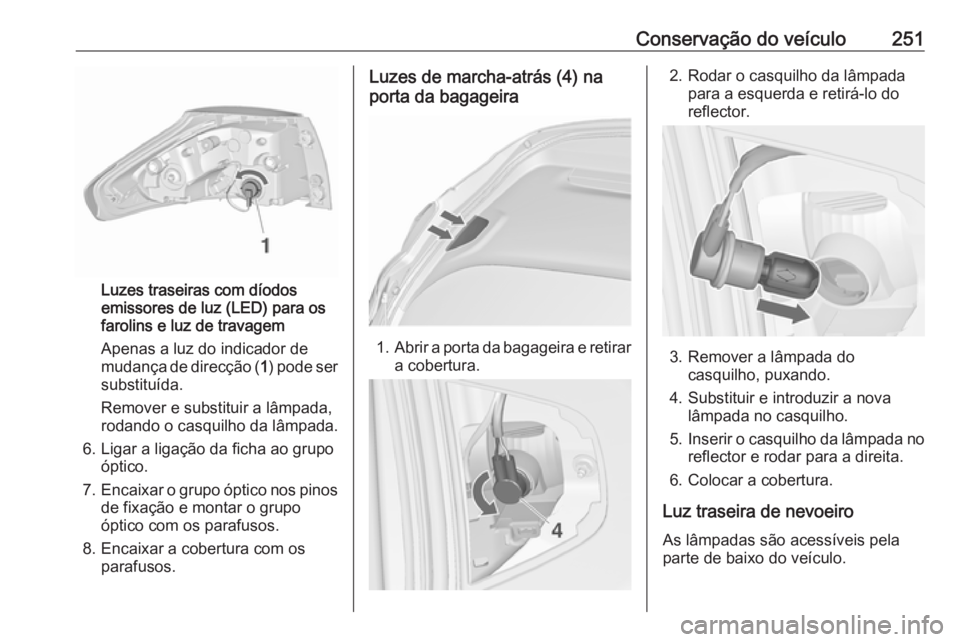

Conservação do veículo251
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada,
rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.
2. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.

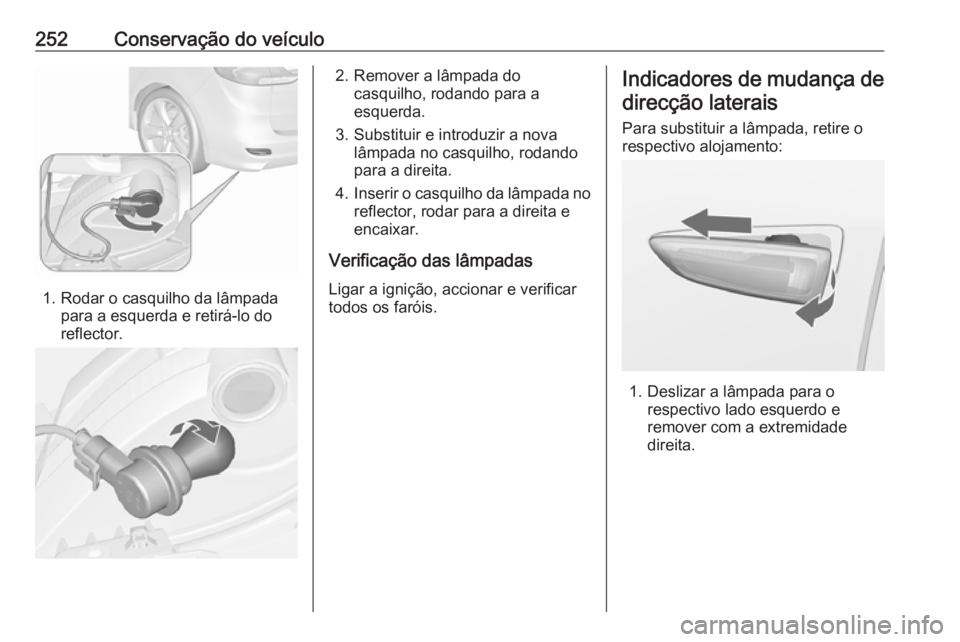

252Conservação do veículo
1. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.Indicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

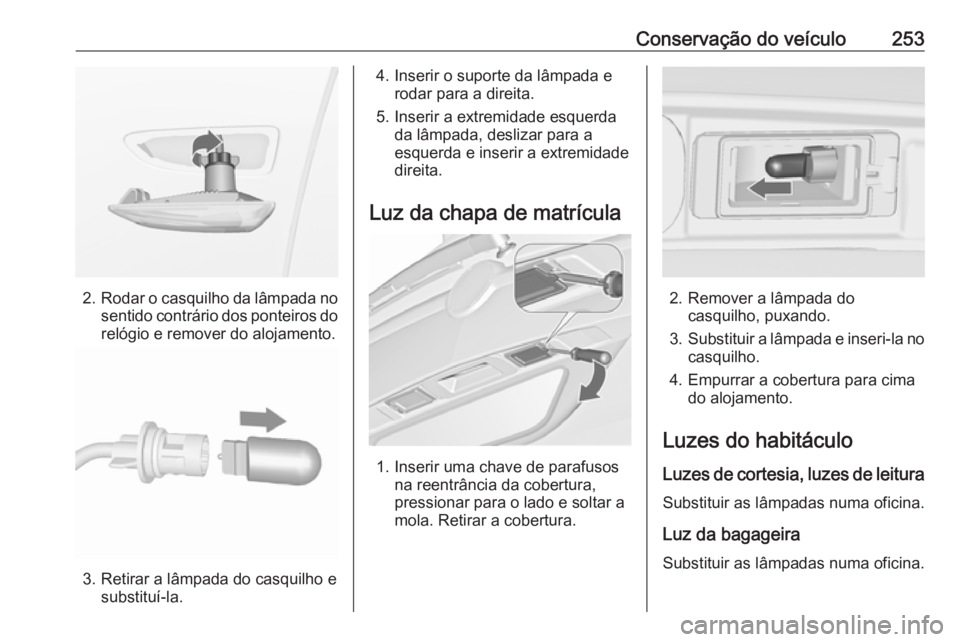

Conservação do veículo253
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola. Retirar a cobertura.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir a lâmpada e inseri-la no
casquilho.
4. Empurrar a cobertura para cima do alojamento.
Luzes do habitáculo
Luzes de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.

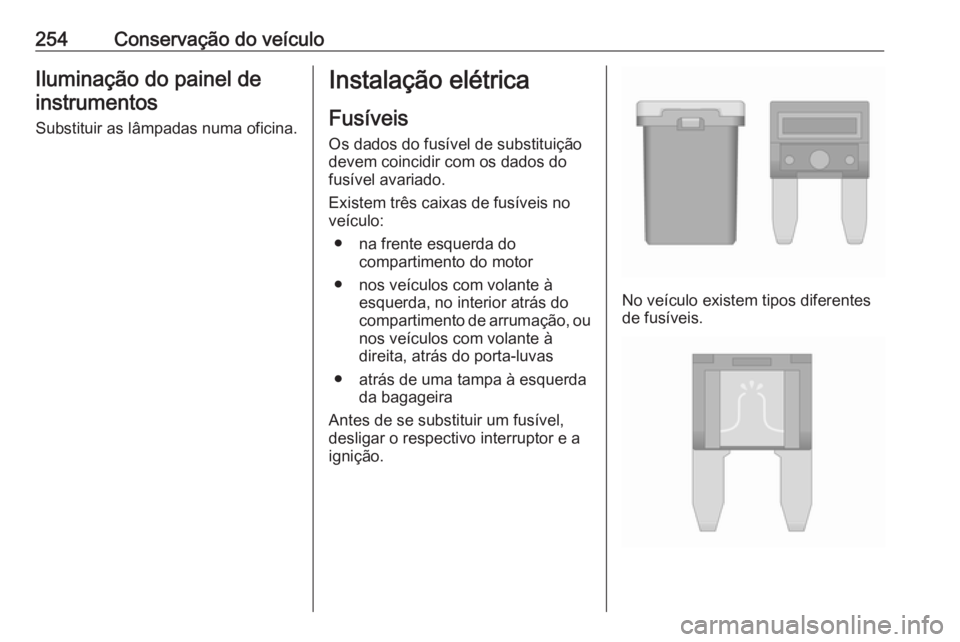

254Conservação do veículoIluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituiçãodevem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.

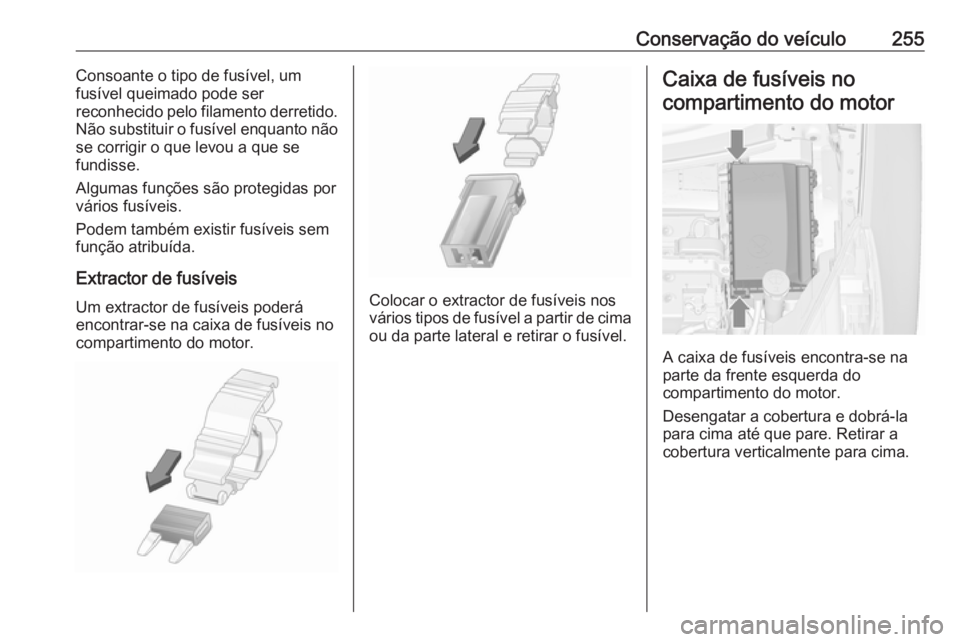

Conservação do veículo255Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido.
Não substituir o fusível enquanto não se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

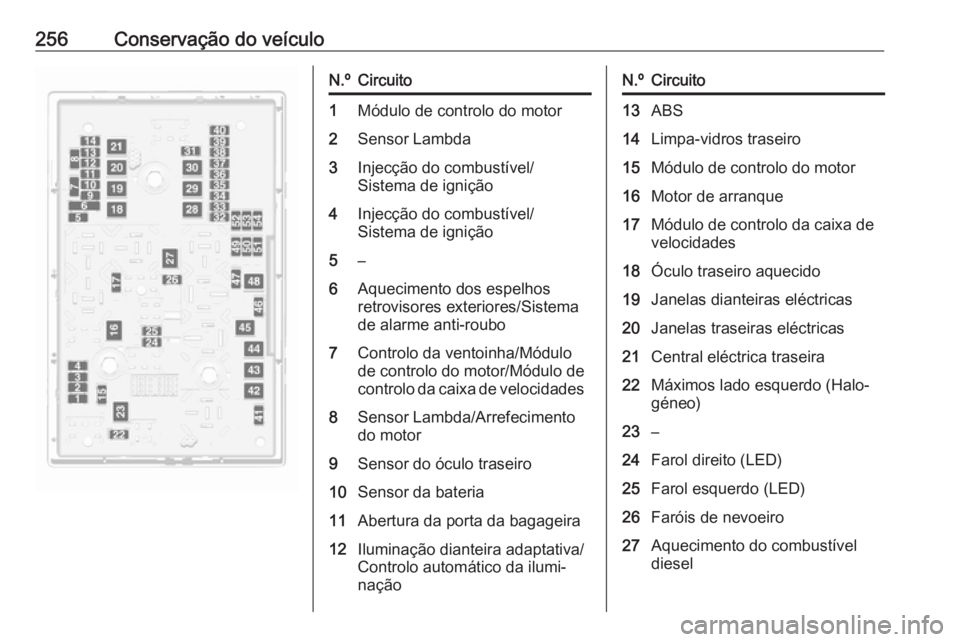

256Conservação do veículoN.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos
retrovisores exteriores/Sistema
de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Abertura da porta da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
naçãoN.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23–24Farol direito (LED)25Farol esquerdo (LED)26Faróis de nevoeiro27Aquecimento do combustível
diesel

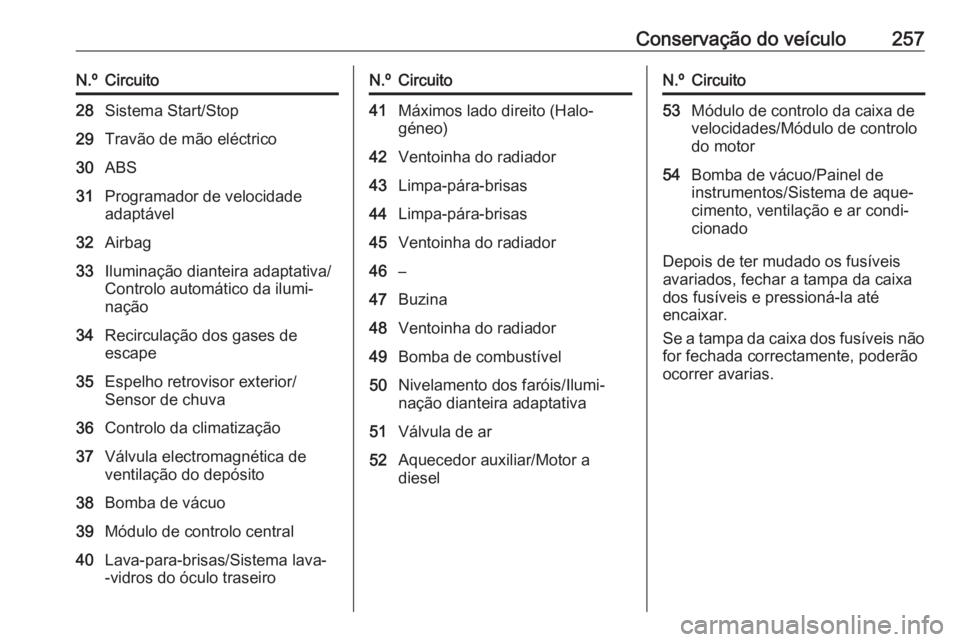

Conservação do veículo257N.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades/Módulo de controlo
do motor54Bomba de vácuo/Painel de
instrumentos/Sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

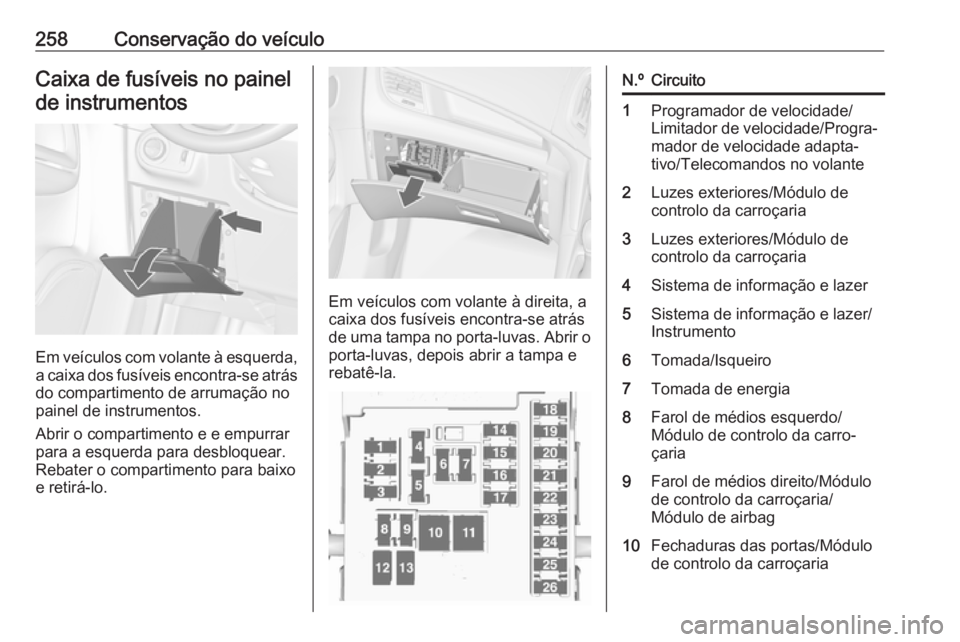

258Conservação do veículoCaixa de fusíveis no painelde instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Programador de velocidade/
Limitador de velocidade/Progra‐
mador de velocidade adapta‐
tivo/Telecomandos no volante2Luzes exteriores/Módulo de
controlo da carroçaria3Luzes exteriores/Módulo de
controlo da carroçaria4Sistema de informação e lazer5Sistema de informação e lazer/
Instrumento6Tomada/Isqueiro7Tomada de energia8Farol de médios esquerdo/
Módulo de controlo da carro‐
çaria9Farol de médios direito/Módulo
de controlo da carroçaria/
Módulo de airbag10Fechaduras das portas/Módulo
de controlo da carroçaria
