Conservação do veículo259N.ºCircuito11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Tomada de energia17Sistema de ar condicionado18Logística19Módulo de controlo da carro‐
çaria20Módulo de controlo da carro‐
çaria21Painel de instrumentos/Sistema
de alarme anti-roubo22Sensor de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çariaN.ºCircuito25–26–

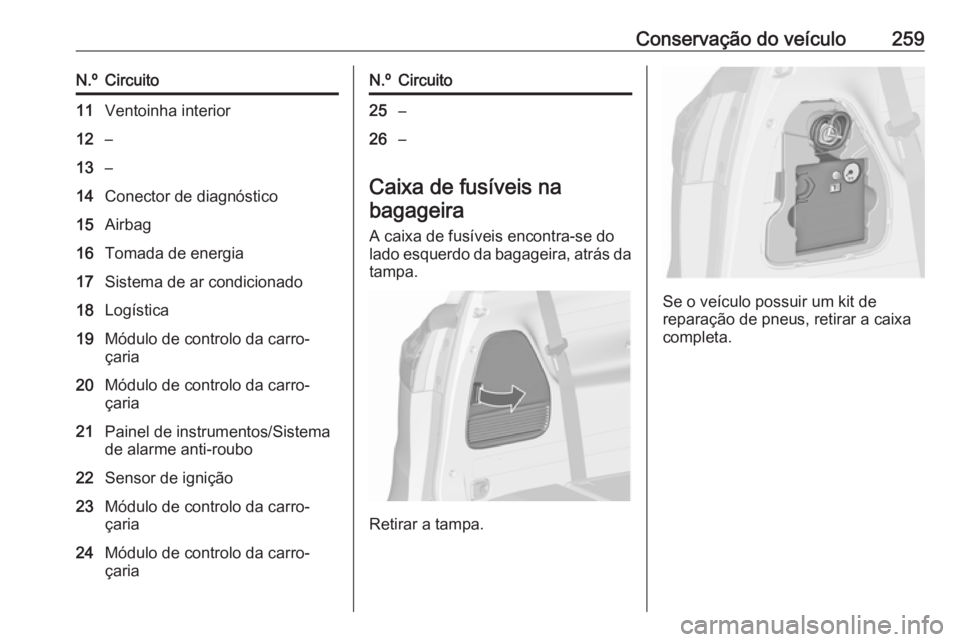

Caixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Se o veículo possuir um kit de
reparação de pneus, retirar a caixa completa.

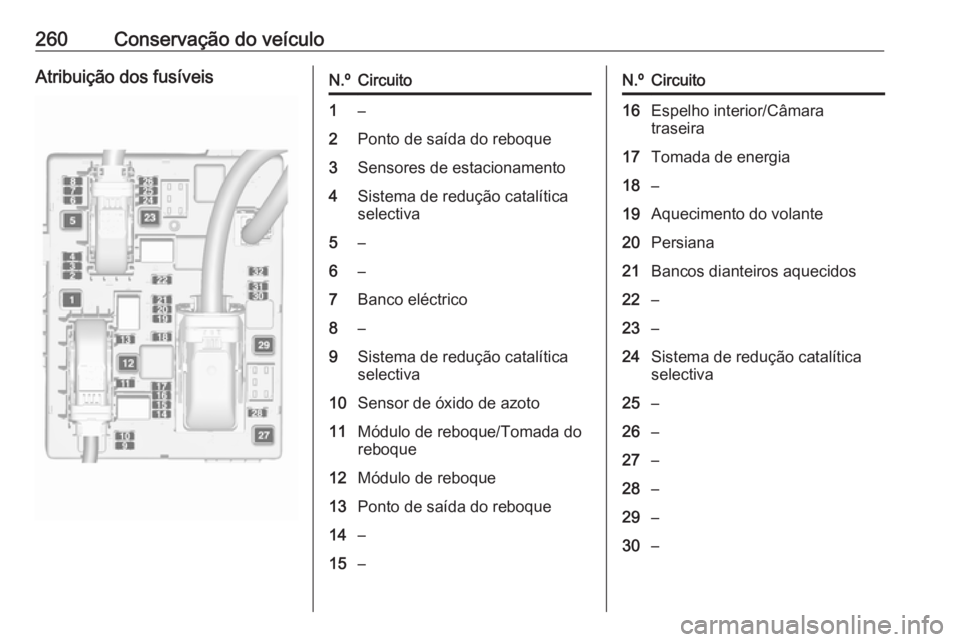

260Conservação do veículoAtribuição dos fusíveisN.ºCircuito1–2Ponto de saída do reboque3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8–9Sistema de redução catalítica
selectiva10Sensor de óxido de azoto11Módulo de reboque/Tomada do
reboque12Módulo de reboque13Ponto de saída do reboque14–15–N.ºCircuito16Espelho interior/Câmara
traseira17Tomada de energia18–19Aquecimento do volante20Persiana21Bancos dianteiros aquecidos22–23–24Sistema de redução catalítica
selectiva25–26–27–28–29–30–

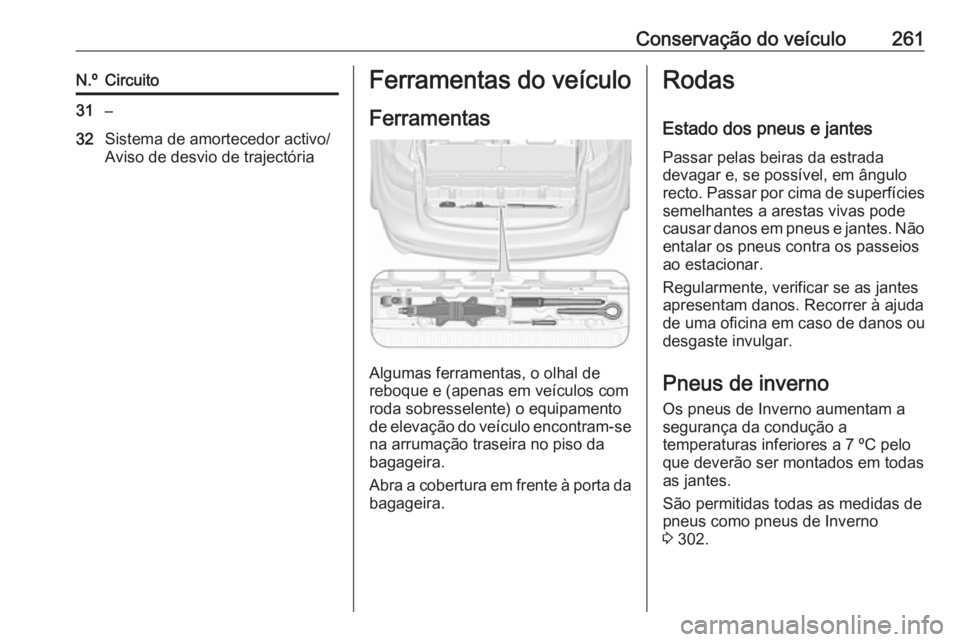

Conservação do veículo261N.ºCircuito31–32Sistema de amortecedor activo/
Aviso de desvio de trajectóriaFerramentas do veículo
Ferramentas
Algumas ferramentas, o olhal de
reboque e (apenas em veículos com
roda sobresselente) o equipamento
de elevação do veículo encontram-se
na arrumação traseira no piso da
bagageira.
Abra a cobertura em frente à porta da
bagageira.
Rodas
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeiosao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas as jantes.
São permitidas todas as medidas de
pneus como pneus de Inverno
3 302.

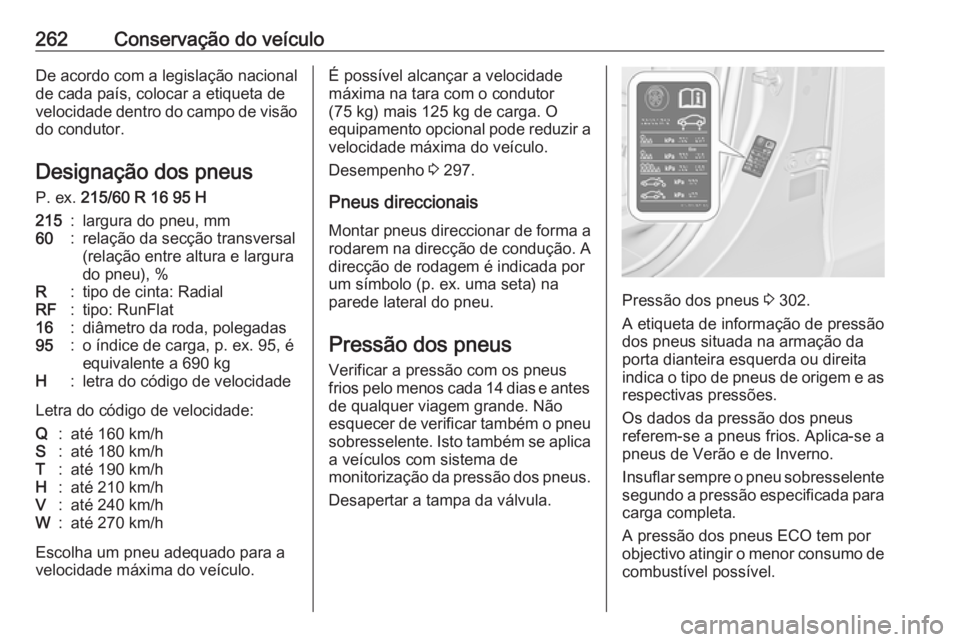

262Conservação do veículoDe acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão do condutor.
Designação dos pneus
P. ex. 215/60 R 16 95 H215:largura do pneu, mm60:relação da secção transversal
(relação entre altura e largura
do pneu), %R:tipo de cinta: RadialRF:tipo: RunFlat16:diâmetro da roda, polegadas95:o índice de carga, p. ex. 95, é
equivalente a 690 kgH:letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a
velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 297.
Pneus direccionais
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 302.
A etiqueta de informação de pressão dos pneus situada na armação da
porta dianteira esquerda ou direita
indica o tipo de pneus de origem e as
respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.

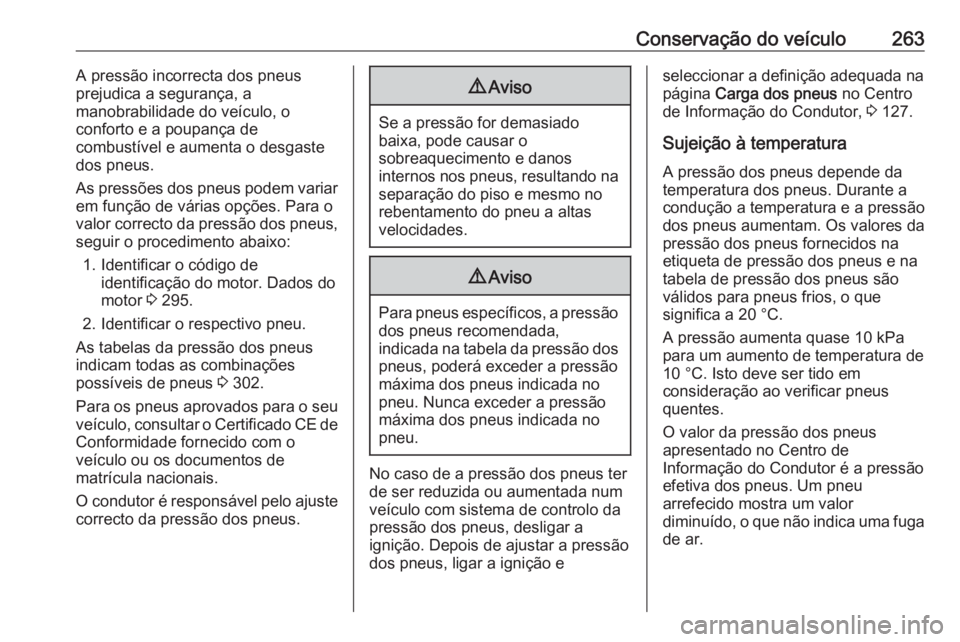

Conservação do veículo263A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste
dos pneus.
As pressões dos pneus podem variar
em função de várias opções. Para o
valor correcto da pressão dos pneus, seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 295.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus indicam todas as combinações
possíveis de pneus 3 302.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num
veículo com sistema de controlo da
pressão dos pneus, desligar a
ignição. Depois de ajustar a pressão
dos pneus, ligar a ignição e
seleccionar a definição adequada na
página Carga dos pneus no Centro
de Informação do Condutor, 3 127.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de
10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga de ar.

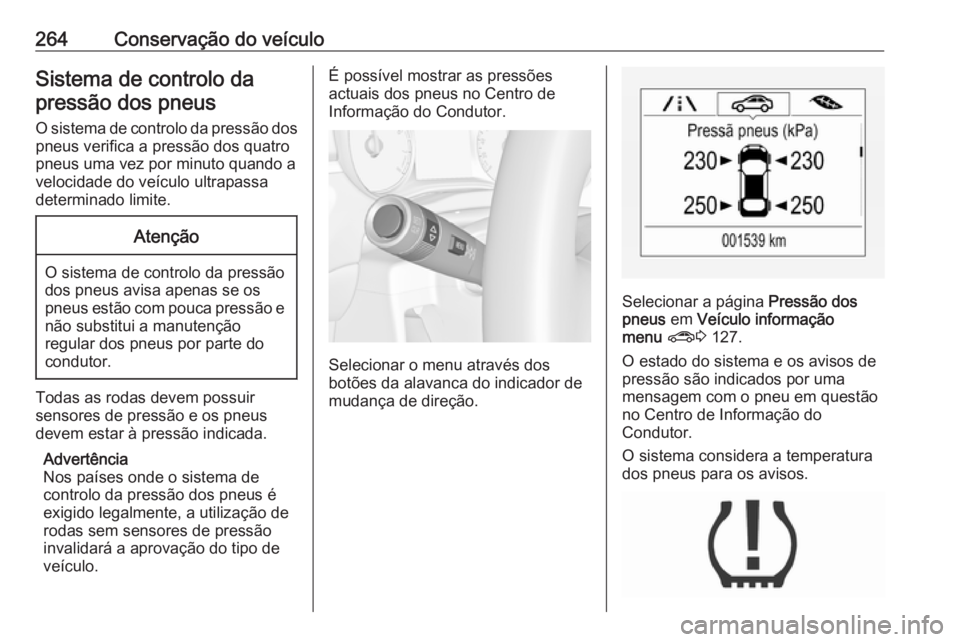

264Conservação do veículoSistema de controlo dapressão dos pneus
O sistema de controlo da pressão dos
pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor.
Selecionar o menu através dos
botões da alavanca do indicador de
mudança de direção.
Selecionar a página Pressão dos
pneus em Veículo informação
menu ? 3 127.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.

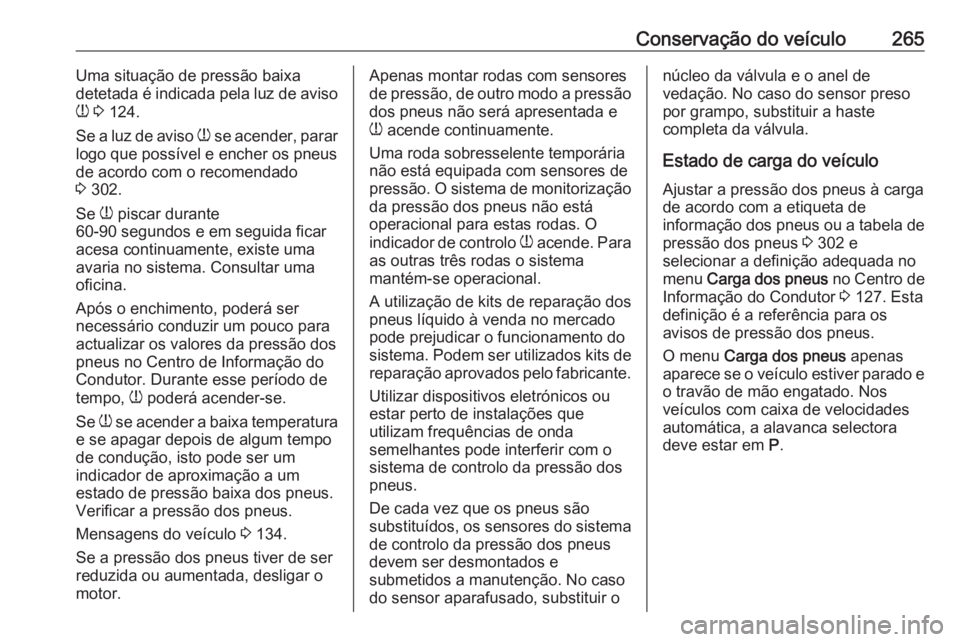

Conservação do veículo265Uma situação de pressão baixa
detetada é indicada pela luz de aviso
w 3 124.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 302.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma
oficina.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de aproximação a um
estado de pressão baixa dos pneus. Verificar a pressão dos pneus.
Mensagens do veículo 3 134.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente temporária
não está equipada com sensores de
pressão. O sistema de monitorização
da pressão dos pneus não está
operacional para estas rodas. O
indicador de controlo w acende. Para
as outras três rodas o sistema
mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. No caso
do sensor aparafusado, substituir onúcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus à carga
de acordo com a etiqueta de
informação dos pneus ou a tabela de
pressão dos pneus 3 302 e
selecionar a definição adequada no
menu Carga dos pneus no Centro de
Informação do Condutor 3 127. Esta
definição é a referência para os
avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e o travão de mão engatado. Nos
veículos com caixa de velocidades
automática, a alavanca selectora
deve estar em P.

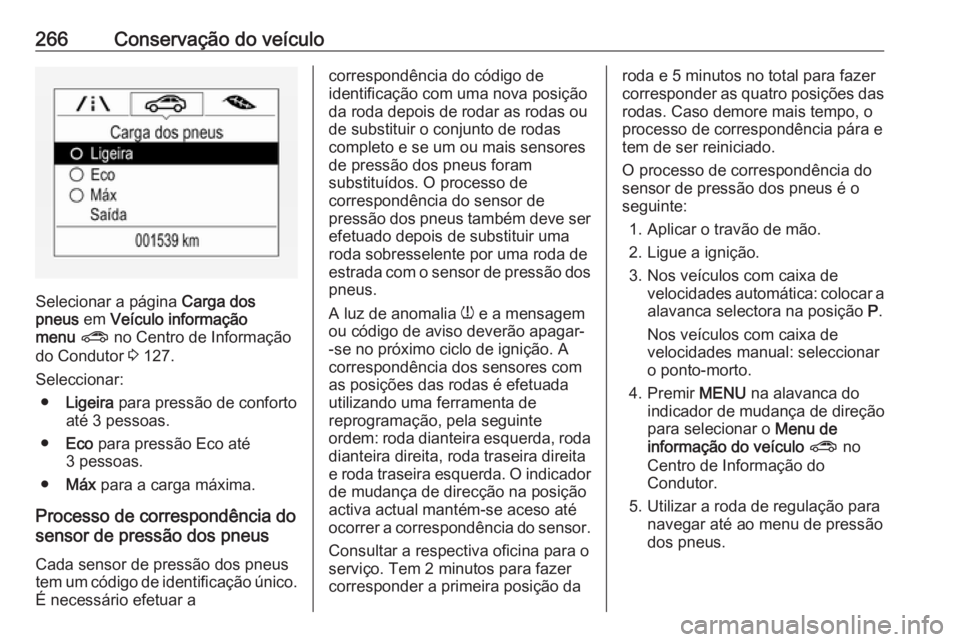

266Conservação do veículo
Selecionar a página Carga dos
pneus em Veículo informação
menu ? no Centro de Informação
do Condutor 3 127.
Seleccionar: ● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Máx para a carga máxima.
Processo de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com o sensor de pressão dos
pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar-
-se no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda dianteira direita, roda traseira direita
e roda traseira esquerda. O indicador
de mudança de direcção na posição activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar a respectiva oficina para o
serviço. Tem 2 minutos para fazer
corresponder a primeira posição daroda e 5 minutos no total para fazer
corresponder as quatro posições das
rodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar aalavanca selectora na posição P.
Nos veículos com caixa de
velocidades manual: seleccionar
o ponto-morto.
4. Premir MENU na alavanca do
indicador de mudança de direção
para selecionar o Menu de
informação do veículo ? no
Centro de Informação do
Condutor.

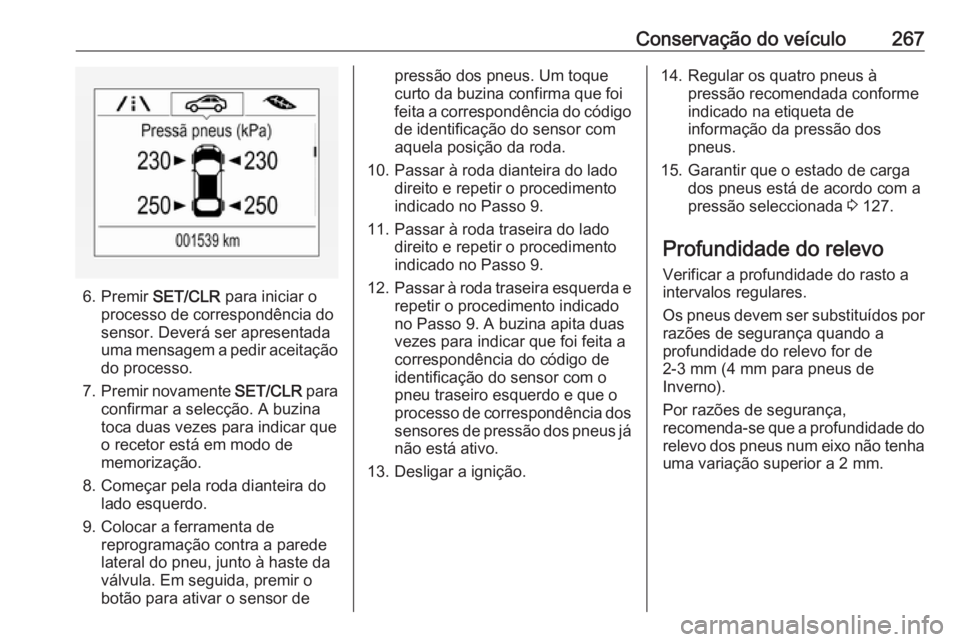

5. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.

Conservação do veículo267
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o recetor está em modo de
memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de
pressão dos pneus. Um toque
curto da buzina confirma que foi
feita a correspondência do código
de identificação do sensor com
aquela posição da roda.
10. Passar à roda dianteira do lado direito e repetir o procedimento
indicado no Passo 9.
11. Passar à roda traseira do lado direito e repetir o procedimento
indicado no Passo 9.
12. Passar à roda traseira esquerda e
repetir o procedimento indicado
no Passo 9. A buzina apita duas
vezes para indicar que foi feita a
correspondência do código de
identificação do sensor com o
pneu traseiro esquerdo e que o
processo de correspondência dos sensores de pressão dos pneus já
não está ativo.
13. Desligar a ignição.14. Regular os quatro pneus à pressão recomendada conforme
indicado na etiqueta de
informação da pressão dos
pneus.
15. Garantir que o estado de carga dos pneus está de acordo com a
pressão seleccionada 3 127.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do relevo for de
2-3 mm (4 mm para pneus de
Inverno).
Por razões de segurança,
recomenda-se que a profundidade do relevo dos pneus num eixo não tenha
uma variação superior a 2 mm.

268Conservação do veículo

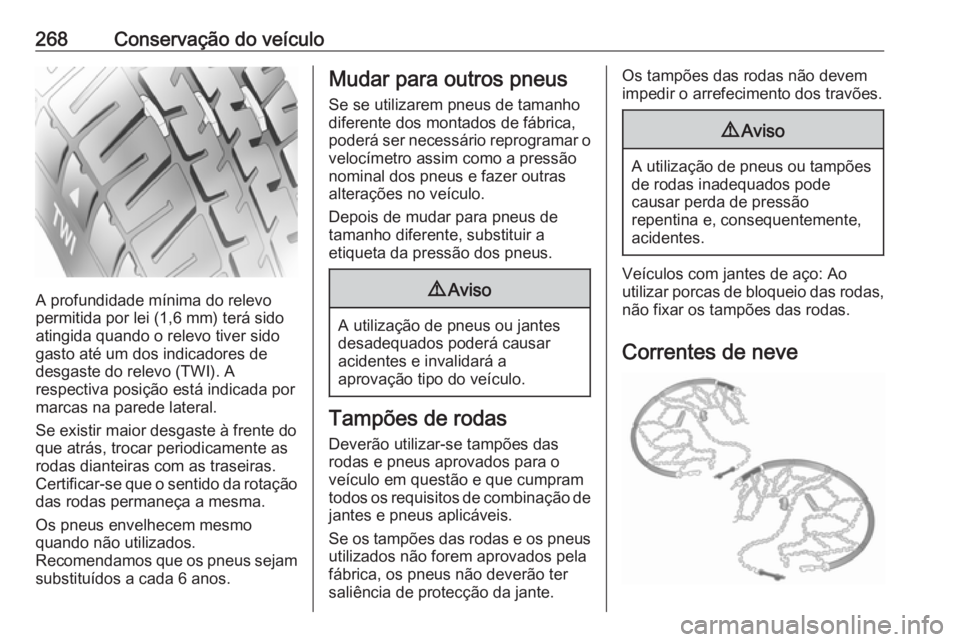

A profundidade mínima do relevo
permitida por lei (1,6 mm) terá sido
atingida quando o relevo tiver sido
gasto até um dos indicadores de
desgaste do relevo (TWI). A
respectiva posição está indicada por
marcas na parede lateral.
Se existir maior desgaste à frente do
que atrás, trocar periodicamente as
rodas dianteiras com as traseiras.
Certificar-se que o sentido da rotação das rodas permaneça a mesma.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao
utilizar porcas de bloqueio das rodas,
não fixar os tampões das rodas.
Correntes de neve
