OPEL ZAFIRA C 2017.25 Manual de Instruções (in Portugues)
Manufacturer: OPEL, Model Year: 2017.25, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017.25Pages: 323, PDF Size: 9.01 MB

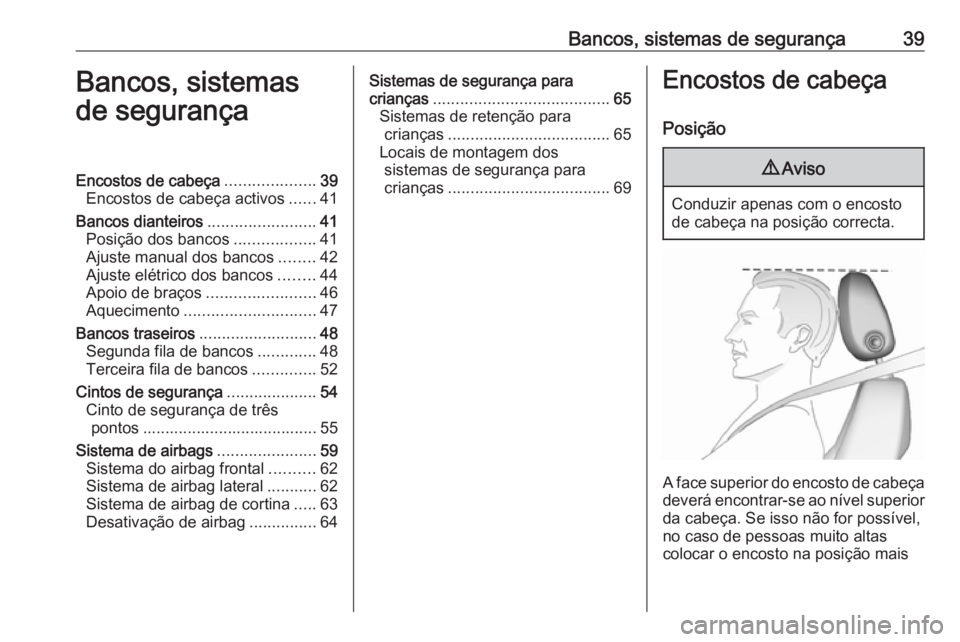

Page 41 of 323
Bancos, sistemas de segurança39Bancos, sistemas
de segurançaEncostos de cabeça ....................39
Encostos de cabeça activos ......41
Bancos dianteiros ........................41
Posição dos bancos ..................41
Ajuste manual dos bancos ........42
Ajuste elétrico dos bancos ........44
Apoio de braços ........................46
Aquecimento ............................. 47
Bancos traseiros ..........................48
Segunda fila de bancos .............48
Terceira fila de bancos ..............52
Cintos de segurança ....................54
Cinto de segurança de três pontos ....................................... 55
Sistema de airbags ......................59
Sistema do airbag frontal ..........62
Sistema de airbag lateral ...........62
Sistema de airbag de cortina .....63
Desativação de airbag ...............64Sistemas de segurança para
crianças ....................................... 65
Sistemas de retenção para crianças .................................... 65
Locais de montagem dos sistemas de segurança para
crianças .................................... 69Encostos de cabeça
Posição9 Aviso
Conduzir apenas com o encosto
de cabeça na posição correcta.
A face superior do encosto de cabeça deverá encontrar-se ao nível superior
da cabeça. Se isso não for possível,
no caso de pessoas muito altas
colocar o encosto na posição mais
Page 42 of 323
40Bancos, sistemas de segurançaalta possível e no caso de pessoas
baixas colocar na posição mais
baixa.
Ajuste
Encostos de cabeça nos bancos
dianteiros
Ajuste da altura
Premir o botão de libertação, ajustar
a altura, engatar.
Ajuste horizontal
Para regular na horizontal, puxar o
encosto de cabeça para a frente. O
encosto de cabeça encaixa em várias
posições.
Para voltar à posição mais atrás,
puxar totalmente para a frente e soltar.
Encostos de cabeça nos bancos
traseiros
Ajuste da altura
Puxar o encosto de cabeça para cima ou pressionar o trinco para libertar e
empurrar o encosto de cabeça para
baixo.
Desmontagem
Premir os dois engates, puxar o
encosto de cabeça para cima e
retirar.

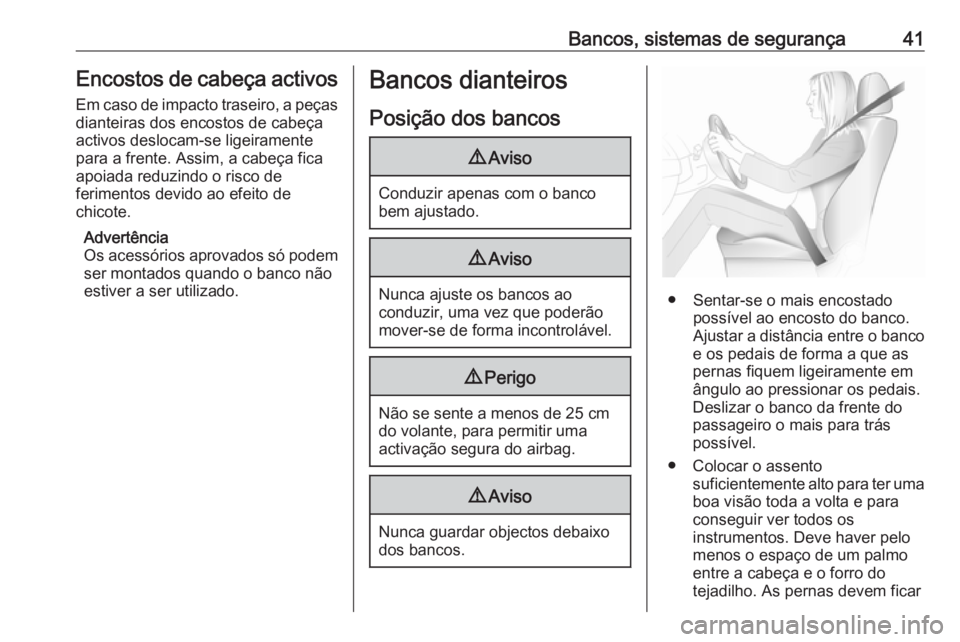

Page 43 of 323
Bancos, sistemas de segurança41Encostos de cabeça activos
Em caso de impacto traseiro, a peças
dianteiras dos encostos de cabeça
activos deslocam-se ligeiramente
para a frente. Assim, a cabeça fica
apoiada reduzindo o risco de
ferimentos devido ao efeito de
chicote.
Advertência
Os acessórios aprovados só podem ser montados quando o banco não
estiver a ser utilizado.Bancos dianteiros
Posição dos bancos9 Aviso
Conduzir apenas com o banco
bem ajustado.
9 Aviso
Nunca ajuste os bancos ao
conduzir, uma vez que poderão mover-se de forma incontrolável.
9 Perigo
Não se sente a menos de 25 cm
do volante, para permitir uma
activação segura do airbag.
9 Aviso
Nunca guardar objectos debaixo
dos bancos.
● Sentar-se o mais encostado possível ao encosto do banco.
Ajustar a distância entre o banco
e os pedais de forma a que as
pernas fiquem ligeiramente em
ângulo ao pressionar os pedais.
Deslizar o banco da frente do
passageiro o mais para trás
possível.
● Colocar o assento suficientemente alto para ter uma
boa visão toda a volta e para
conseguir ver todos os
instrumentos. Deve haver pelo menos o espaço de um palmo
entre a cabeça e o forro do
tejadilho. As pernas devem ficar

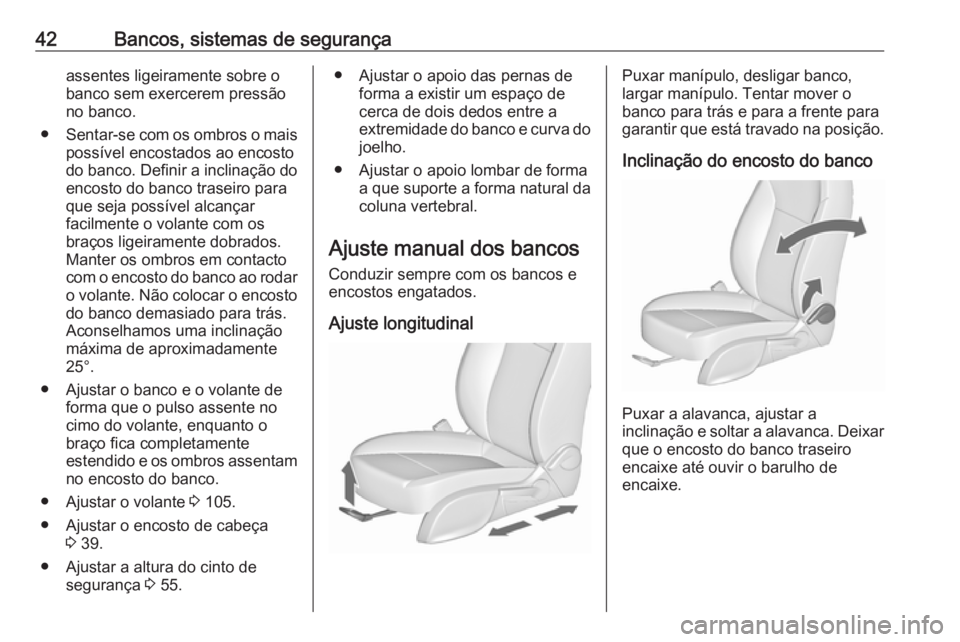

Page 44 of 323
42Bancos, sistemas de segurançaassentes ligeiramente sobre o
banco sem exercerem pressão
no banco.
● Sentar-se com os ombros o mais
possível encostados ao encosto
do banco. Definir a inclinação do
encosto do banco traseiro para
que seja possível alcançar
facilmente o volante com os
braços ligeiramente dobrados.
Manter os ombros em contacto
com o encosto do banco ao rodar
o volante. Não colocar o encosto do banco demasiado para trás.
Aconselhamos uma inclinação
máxima de aproximadamente
25°.
● Ajustar o banco e o volante de forma que o pulso assente nocimo do volante, enquanto o
braço fica completamente
estendido e os ombros assentam
no encosto do banco.
● Ajustar o volante 3 105.
● Ajustar o encosto de cabeça 3 39.
● Ajustar a altura do cinto de segurança 3 55.● Ajustar o apoio das pernas de
forma a existir um espaço de
cerca de dois dedos entre a
extremidade do banco e curva do joelho.
● Ajustar o apoio lombar de forma a que suporte a forma natural da
coluna vertebral.
Ajuste manual dos bancos Conduzir sempre com os bancos eencostos engatados.
Ajuste longitudinalPuxar manípulo, desligar banco,
largar manípulo. Tentar mover o
banco para trás e para a frente para
garantir que está travado na posição.
Inclinação do encosto do banco
Puxar a alavanca, ajustar a
inclinação e soltar a alavanca. Deixar que o encosto do banco traseiro
encaixe até ouvir o barulho de
encaixe.

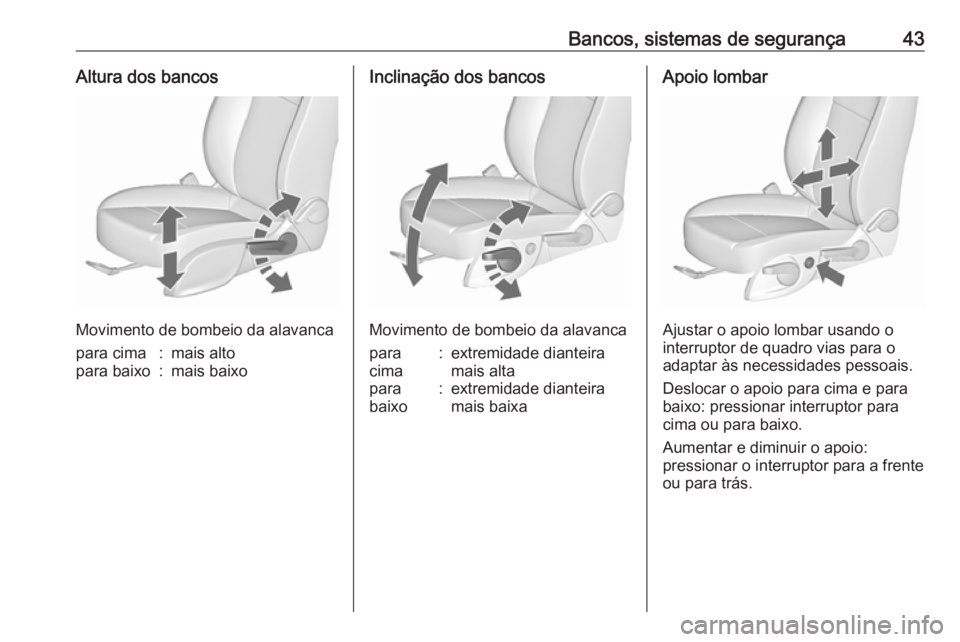

Page 45 of 323
Bancos, sistemas de segurança43Altura dos bancos
Movimento de bombeio da alavanca
para cima:mais altopara baixo:mais baixoInclinação dos bancos
Movimento de bombeio da alavanca
para
cima:extremidade dianteira
mais altapara
baixo:extremidade dianteira
mais baixaApoio lombar
Ajustar o apoio lombar usando o
interruptor de quadro vias para o
adaptar às necessidades pessoais.
Deslocar o apoio para cima e para
baixo: pressionar interruptor para
cima ou para baixo.
Aumentar e diminuir o apoio:
pressionar o interruptor para a frente
ou para trás.

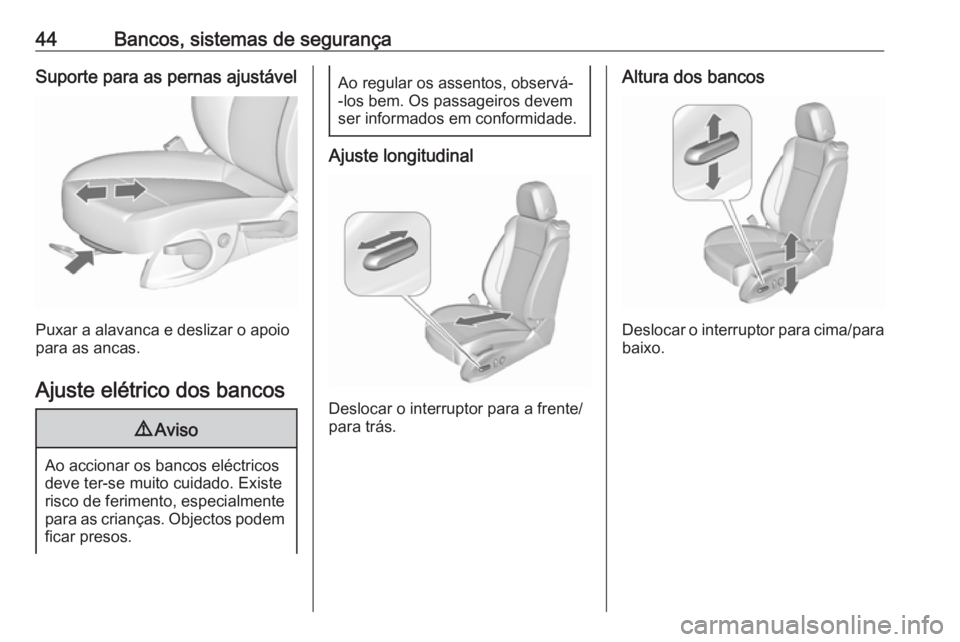

Page 46 of 323
44Bancos, sistemas de segurançaSuporte para as pernas ajustável
Puxar a alavanca e deslizar o apoio
para as ancas.
Ajuste elétrico dos bancos
9 Aviso
Ao accionar os bancos eléctricos
deve ter-se muito cuidado. Existe
risco de ferimento, especialmente
para as crianças. Objectos podem ficar presos.
Ao regular os assentos, observá--los bem. Os passageiros devem ser informados em conformidade.
Ajuste longitudinal
Deslocar o interruptor para a frente/
para trás.
Altura dos bancos
Deslocar o interruptor para cima/para
baixo.

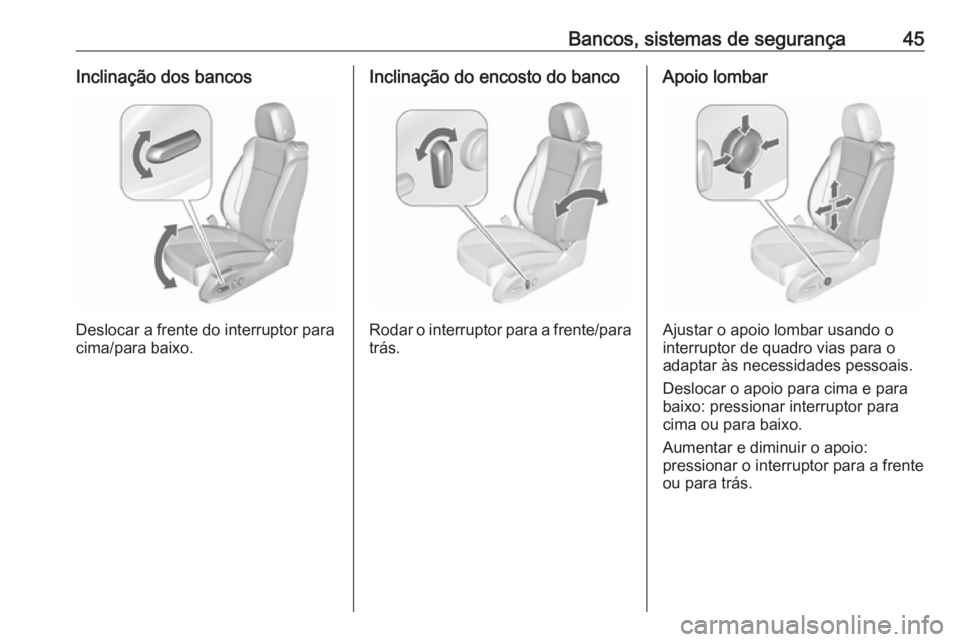

Page 47 of 323
Bancos, sistemas de segurança45Inclinação dos bancos
Deslocar a frente do interruptor para
cima/para baixo.
Inclinação do encosto do banco
Rodar o interruptor para a frente/para trás.
Apoio lombar
Ajustar o apoio lombar usando o
interruptor de quadro vias para o
adaptar às necessidades pessoais.
Deslocar o apoio para cima e para
baixo: pressionar interruptor para
cima ou para baixo.
Aumentar e diminuir o apoio:
pressionar o interruptor para a frente
ou para trás.

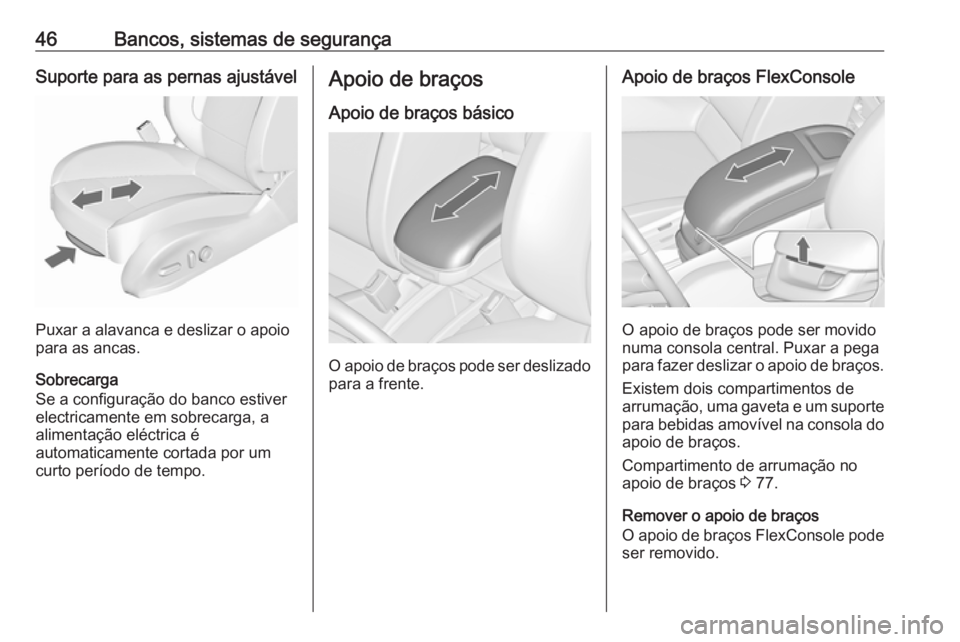

Page 48 of 323
46Bancos, sistemas de segurançaSuporte para as pernas ajustável
Puxar a alavanca e deslizar o apoio
para as ancas.
Sobrecarga
Se a configuração do banco estiver
electricamente em sobrecarga, a
alimentação eléctrica é
automaticamente cortada por um
curto período de tempo.
Apoio de braços
Apoio de braços básico
O apoio de braços pode ser deslizado
para a frente.
Apoio de braços FlexConsole
O apoio de braços pode ser movido
numa consola central. Puxar a pega para fazer deslizar o apoio de braços.
Existem dois compartimentos de
arrumação, uma gaveta e um suporte
para bebidas amovível na consola do apoio de braços.
Compartimento de arrumação no apoio de braços 3 77.
Remover o apoio de braços
O apoio de braços FlexConsole pode
ser removido.

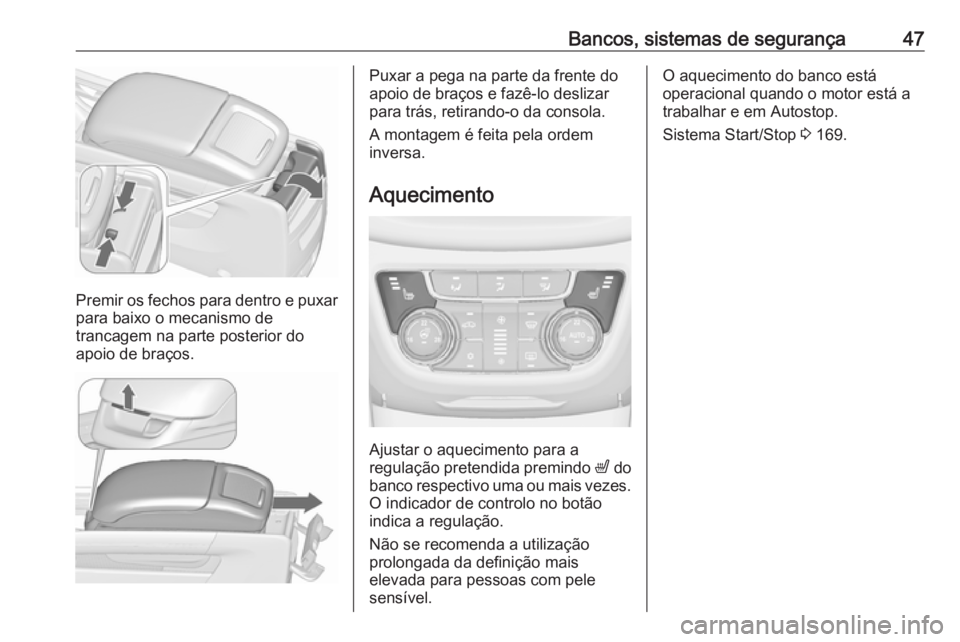

Page 49 of 323
Bancos, sistemas de segurança47
Premir os fechos para dentro e puxar
para baixo o mecanismo de
trancagem na parte posterior do
apoio de braços.
Puxar a pega na parte da frente do
apoio de braços e fazê-lo deslizar
para trás, retirando-o da consola.
A montagem é feita pela ordem
inversa.
Aquecimento
Ajustar o aquecimento para a
regulação pretendida premindo ß do
banco respectivo uma ou mais vezes. O indicador de controlo no botão
indica a regulação.
Não se recomenda a utilização
prolongada da definição mais
elevada para pessoas com pele
sensível.
O aquecimento do banco está
operacional quando o motor está a
trabalhar e em Autostop.
Sistema Start/Stop 3 169.
Page 50 of 323

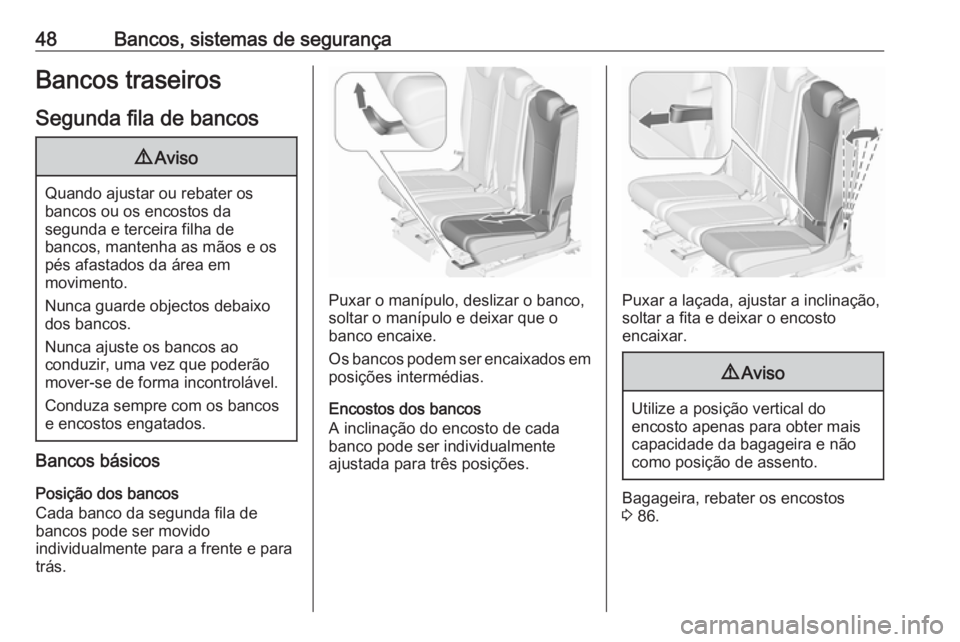

48Bancos, sistemas de segurançaBancos traseirosSegunda fila de bancos9 Aviso
Quando ajustar ou rebater os
bancos ou os encostos da
segunda e terceira filha de
bancos, mantenha as mãos e os
pés afastados da área em
movimento.
Nunca guarde objectos debaixo
dos bancos.
Nunca ajuste os bancos ao
conduzir, uma vez que poderão
mover-se de forma incontrolável.
Conduza sempre com os bancos
e encostos engatados.
Bancos básicos
Posição dos bancos
Cada banco da segunda fila de
bancos pode ser movido
individualmente para a frente e para trás.
Puxar o manípulo, deslizar o banco,
soltar o manípulo e deixar que o
banco encaixe.
Os bancos podem ser encaixados em posições intermédias.
Encostos dos bancos
A inclinação do encosto de cada
banco pode ser individualmente
ajustada para três posições.Puxar a laçada, ajustar a inclinação,
soltar a fita e deixar o encosto
encaixar.
9 Aviso
Utilize a posição vertical do
encosto apenas para obter mais
capacidade da bagageira e não
como posição de assento.
Bagageira, rebater os encostos
3 86.
