OPEL ZAFIRA C 2017.25 Ohjekirja (in Finnish)

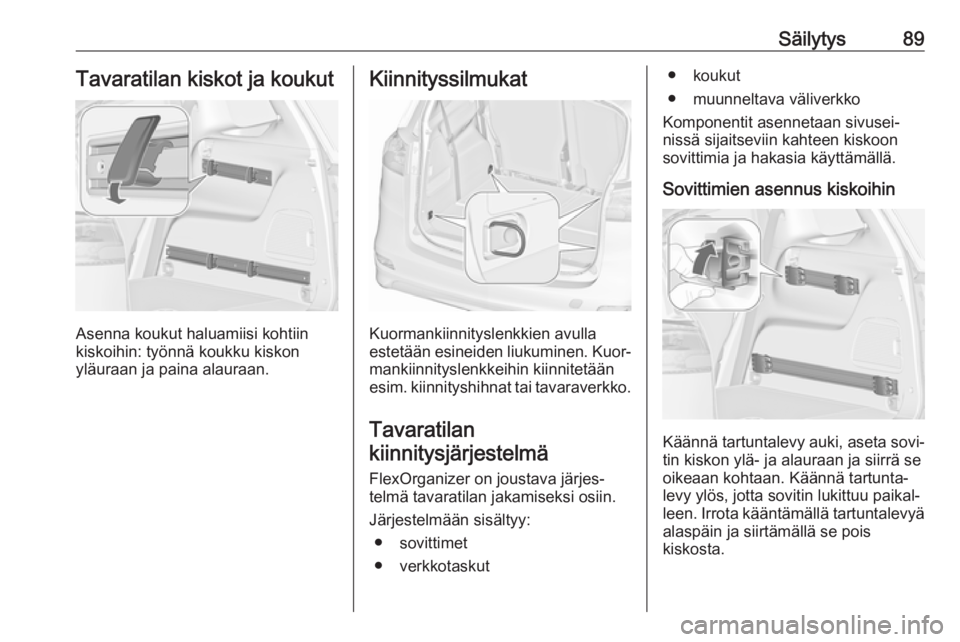

Säilytys89Tavaratilan kiskot ja koukut
Asenna koukut haluamiisi kohtiin
kiskoihin: työnnä koukku kiskon
yläuraan ja paina alauraan.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Tavaratilan
kiinnitysjärjestelmä
FlexOrganizer on joustava järjes‐
telmä tavaratilan jakamiseksi osiin.
Järjestelmään sisältyy: ● sovittimet
● verkkotaskut
● koukut
● muunneltava väliverkko
Komponentit asennetaan sivusei‐
nissä sijaitseviin kahteen kiskoon
sovittimia ja hakasia käyttämällä.
Sovittimien asennus kiskoihin
Käännä tartuntalevy auki, aseta sovi‐ tin kiskon ylä- ja alauraan ja siirrä seoikeaan kohtaan. Käännä tartunta‐
levy ylös, jotta sovitin lukittuu paikal‐
leen. Irrota kääntämällä tartuntalevyä
alaspäin ja siirtämällä se pois
kiskosta.

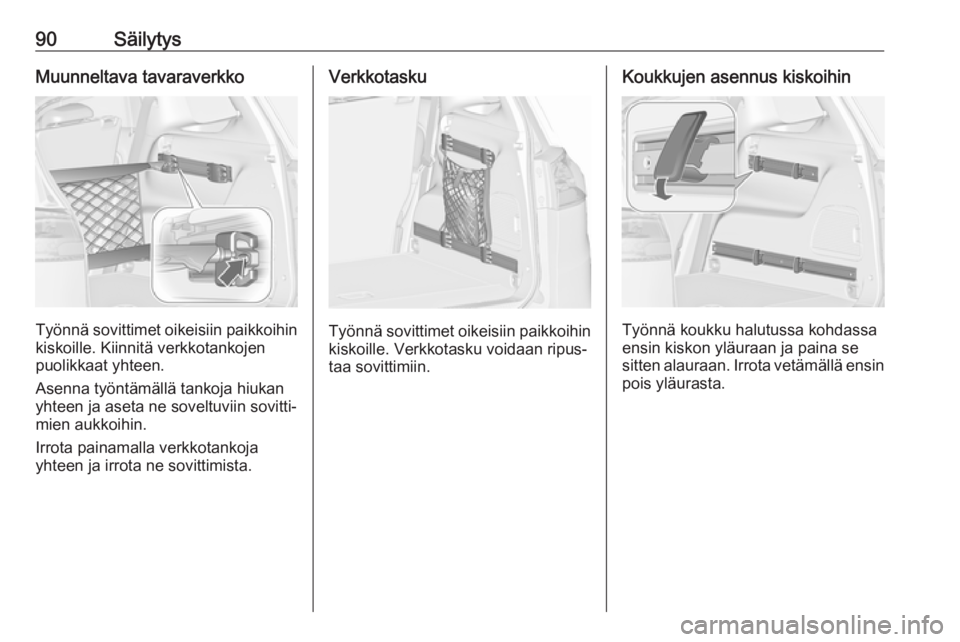

90SäilytysMuunneltava tavaraverkko
Työnnä sovittimet oikeisiin paikkoihinkiskoille. Kiinnitä verkkotankojenpuolikkaat yhteen.
Asenna työntämällä tankoja hiukan
yhteen ja aseta ne soveltuviin sovitti‐
mien aukkoihin.
Irrota painamalla verkkotankoja
yhteen ja irrota ne sovittimista.
Verkkotasku
Työnnä sovittimet oikeisiin paikkoihin kiskoille. Verkkotasku voidaan ripus‐taa sovittimiin.
Koukkujen asennus kiskoihin
Työnnä koukku halutussa kohdassa
ensin kiskon yläuraan ja paina se
sitten alauraan. Irrota vetämällä ensin pois yläurasta.

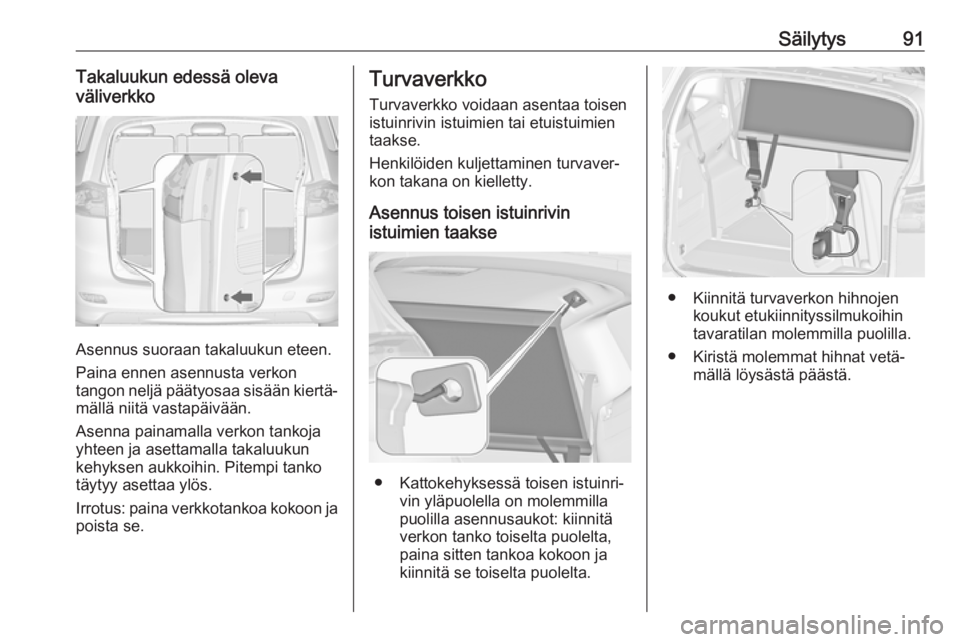

Säilytys91Takaluukun edessä oleva
väliverkko
Asennus suoraan takaluukun eteen.
Paina ennen asennusta verkon
tangon neljä päätyosaa sisään kiertä‐
mällä niitä vastapäivään.
Asenna painamalla verkon tankoja
yhteen ja asettamalla takaluukun
kehyksen aukkoihin. Pitempi tanko
täytyy asettaa ylös.
Irrotus: paina verkkotankoa kokoon ja poista se.
Turvaverkko
Turvaverkko voidaan asentaa toisen
istuinrivin istuimien tai etuistuimien
taakse.
Henkilöiden kuljettaminen turvaver‐ kon takana on kielletty.
Asennus toisen istuinrivin
istuimien taakse
● Kattokehyksessä toisen istuinri‐ vin yläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut etukiinnityssilmukoihin
tavaratilan molemmilla puolilla.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.

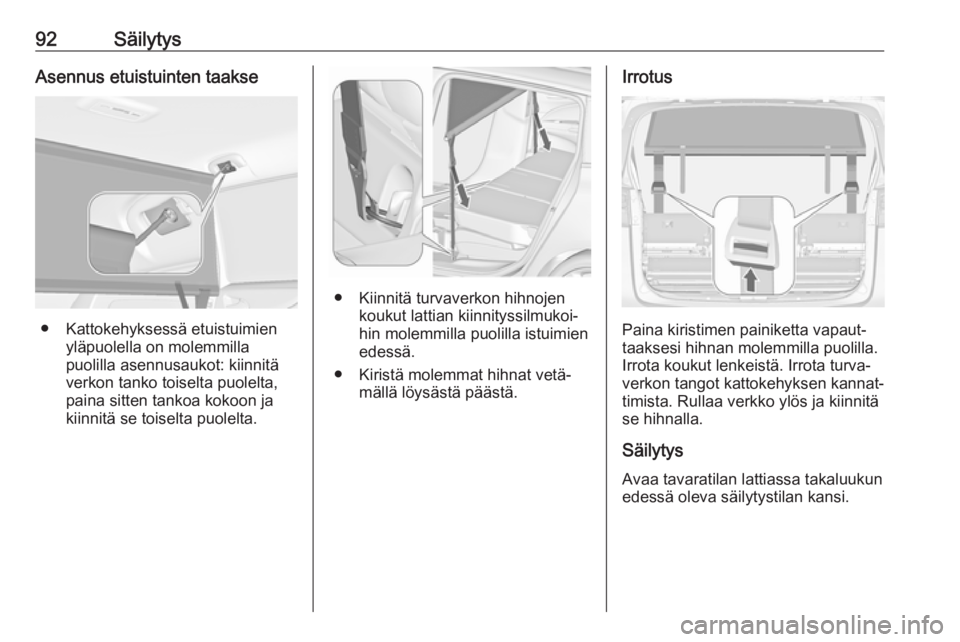

92SäilytysAsennus etuistuinten taakse
● Kattokehyksessä etuistuimienyläpuolella on molemmilla
puolilla asennusaukot: kiinnitä
verkon tanko toiselta puolelta,
paina sitten tankoa kokoon ja
kiinnitä se toiselta puolelta.
● Kiinnitä turvaverkon hihnojen koukut lattian kiinnityssilmukoi‐
hin molemmilla puolilla istuimien
edessä.
● Kiristä molemmat hihnat vetä‐ mällä löysästä päästä.
Irrotus
Paina kiristimen painiketta vapaut‐
taaksesi hihnan molemmilla puolilla.
Irrota koukut lenkeistä. Irrota turva‐
verkon tangot kattokehyksen kannat‐
timista. Rullaa verkko ylös ja kiinnitä
se hihnalla.
Säilytys
Avaa tavaratilan lattiassa takaluukun edessä oleva säilytystilan kansi.

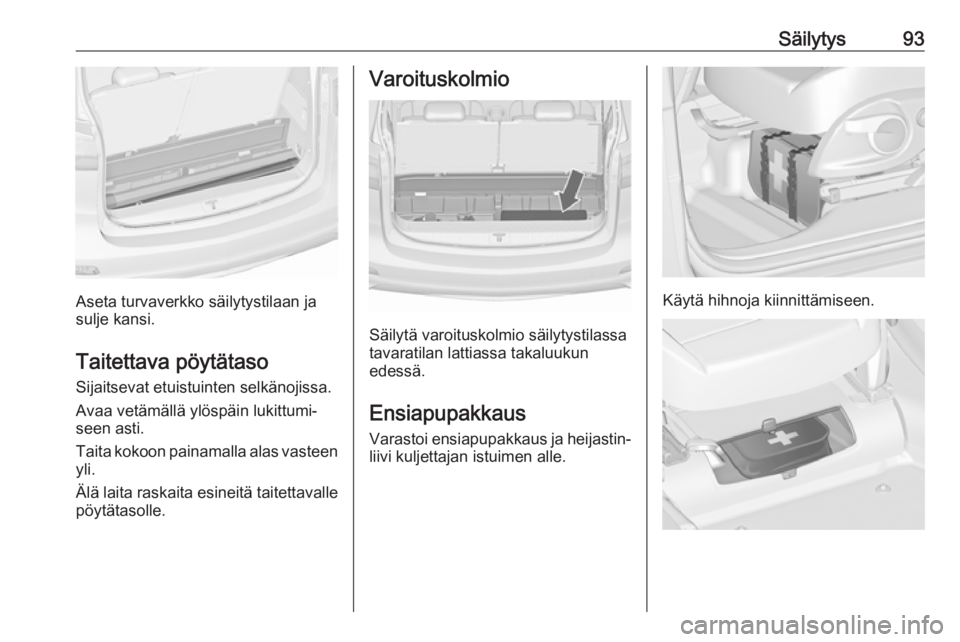

Säilytys93
Aseta turvaverkko säilytystilaan ja
sulje kansi.
Taitettava pöytätaso Sijaitsevat etuistuinten selkänojissa.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita kokoon painamalla alas vasteen yli.
Älä laita raskaita esineitä taitettavalle
pöytätasolle.
Varoituskolmio
Säilytä varoituskolmio säilytystilassa
tavaratilan lattiassa takaluukun
edessä.
Ensiapupakkaus Varastoi ensiapupakkaus ja heijastin‐liivi kuljettajan istuimen alle.
Käytä hihnoja kiinnittämiseen.

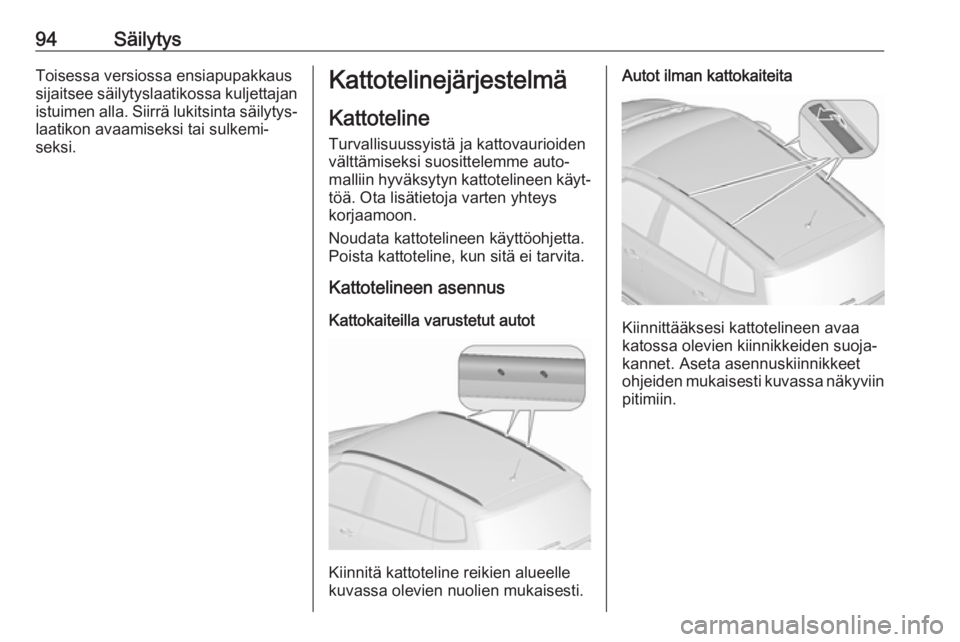

94SäilytysToisessa versiossa ensiapupakkaus
sijaitsee säilytyslaatikossa kuljettajan istuimen alla. Siirrä lukitsinta säilytys‐laatikon avaamiseksi tai sulkemi‐
seksi.Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Noudata kattotelineen käyttöohjetta. Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus
Kattokaiteilla varustetut autot
Kiinnitä kattoteline reikien alueelle
kuvassa olevien nuolien mukaisesti.
Autot ilman kattokaiteita
Kiinnittääksesi kattotelineen avaa
katossa olevien kiinnikkeiden suoja‐
kannet. Aseta asennuskiinnikkeet
ohjeiden mukaisesti kuvassa näkyviin pitimiin.

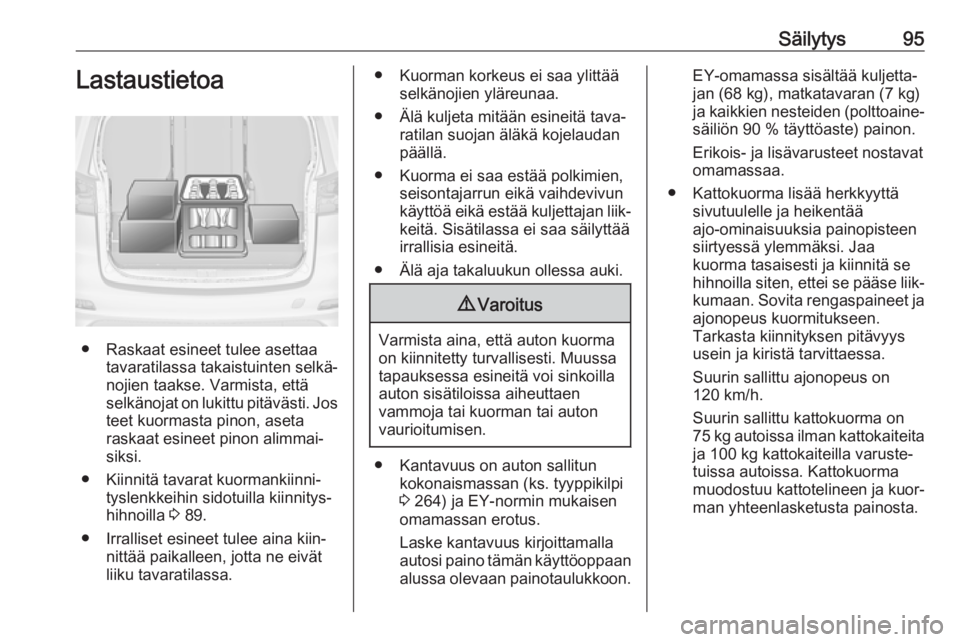

Säilytys95Lastaustietoa
● Raskaat esineet tulee asettaatavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta
raskaat esineet pinon alimmai‐
siksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 89.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä kuljeta mitään esineitä tava‐ ratilan suojan äläkä kojelaudan
päällä.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 264) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
75 kg autoissa ilman kattokaiteita
ja 100 kg kattokaiteilla varuste‐
tuissa autoissa. Kattokuorma
muodostuu kattotelineen ja kuor‐ man yhteenlasketusta painosta.

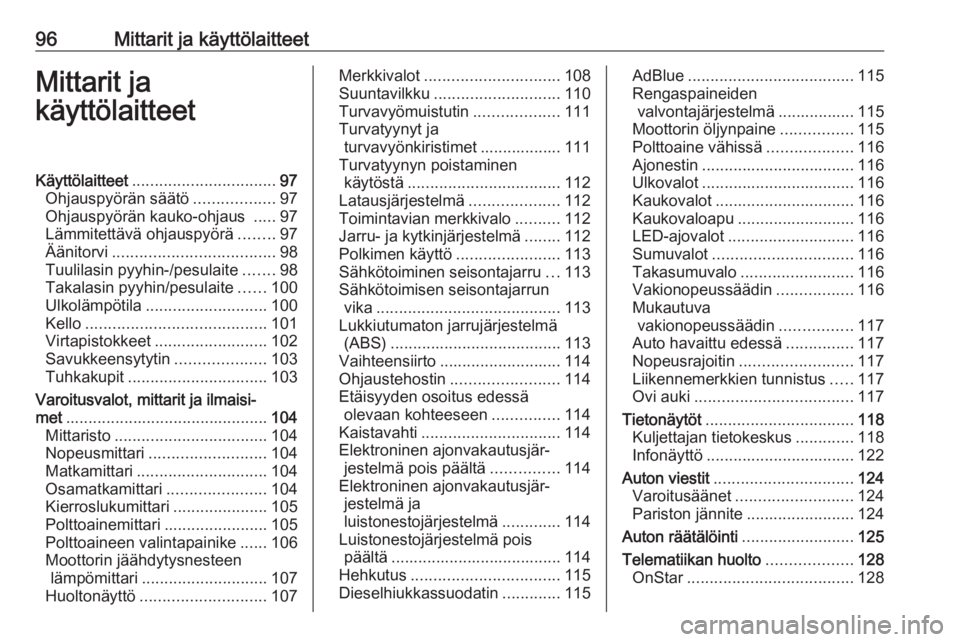

96Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 97
Ohjauspyörän säätö ..................97
Ohjauspyörän kauko-ohjaus .....97
Lämmitettävä ohjauspyörä ........97
Äänitorvi .................................... 98
Tuulilasin pyyhin-/pesulaite .......98
Takalasin pyyhin/pesulaite ......100
Ulkolämpötila ........................... 100
Kello ........................................ 101
Virtapistokkeet ......................... 102
Savukkeensytytin ....................103
Tuhkakupit ............................... 103
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................. 104
Mittaristo .................................. 104
Nopeusmittari .......................... 104
Matkamittari ............................. 104
Osamatkamittari ......................104
Kierroslukumittari .....................105
Polttoainemittari .......................105
Polttoaineen valintapainike ......106
Moottorin jäähdytysnesteen lämpömittari ............................ 107
Huoltonäyttö ............................ 107Merkkivalot.............................. 108
Suuntavilkku ............................ 110
Turvavyömuistutin ...................111
Turvatyynyt ja turvavyönkiristimet .................. 111
Turvatyynyn poistaminen käytöstä .................................. 112
Latausjärjestelmä ....................112
Toimintavian merkkivalo ..........112
Jarru- ja kytkinjärjestelmä ........112
Polkimen käyttö .......................113
Sähkötoiminen seisontajarru ...113
Sähkötoimisen seisontajarrun vika ......................................... 113
Lukkiutumaton jarrujärjestelmä (ABS) ...................................... 113
Vaihteensiirto ........................... 114
Ohjaustehostin ........................ 114
Etäisyyden osoitus edessä olevaan kohteeseen ...............114
Kaistavahti ............................... 114
Elektroninen ajonvakautusjär‐ jestelmä pois päältä ...............114
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............114
Luistonestojärjestelmä pois päältä ...................................... 114
Hehkutus ................................. 115
Dieselhiukkassuodatin .............115AdBlue..................................... 115
Rengaspaineiden valvontajärjestelmä ................. 115
Moottorin öljynpaine ................115
Polttoaine vähissä ...................116
Ajonestin .................................. 116
Ulkovalot .................................. 116
Kaukovalot ............................... 116
Kaukovaloapu .......................... 116
LED-ajovalot ............................ 116
Sumuvalot ............................... 116
Takasumuvalo ......................... 116
Vakionopeussäädin .................116
Mukautuva vakionopeussäädin ................117
Auto havaittu edessä ...............117
Nopeusrajoitin ......................... 117
Liikennemerkkien tunnistus .....117
Ovi auki ................................... 117
Tietonäytöt ................................. 118
Kuljettajan tietokeskus .............118
Infonäyttö ................................. 122
Auton viestit ............................... 124
Varoitusäänet .......................... 124
Pariston jännite ........................124
Auton räätälöinti .........................125
Telematiikan huolto ...................128
OnStar ..................................... 128

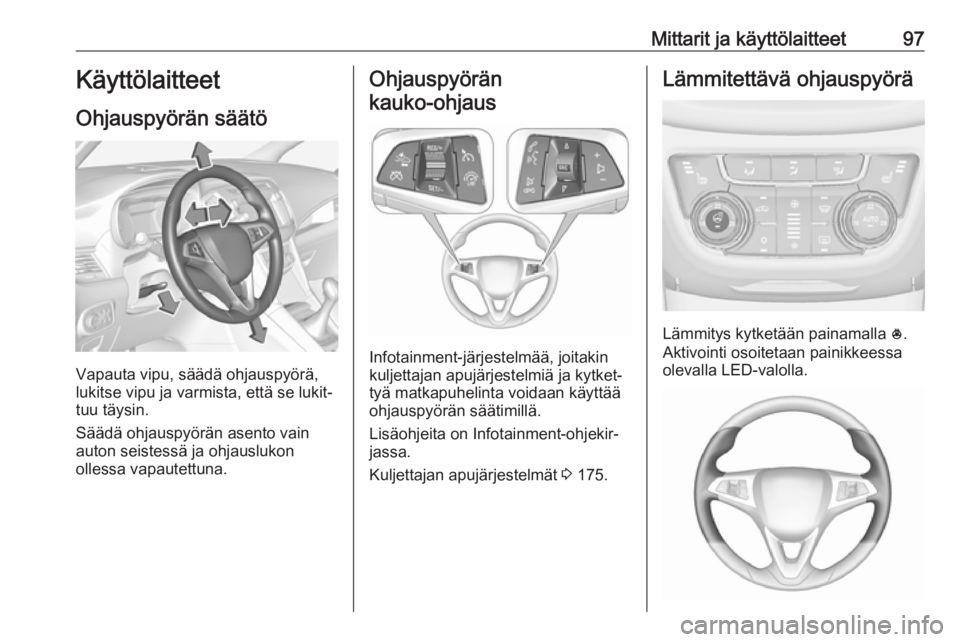

Mittarit ja käyttölaitteet97Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Kuljettajan apujärjestelmät 3 175.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

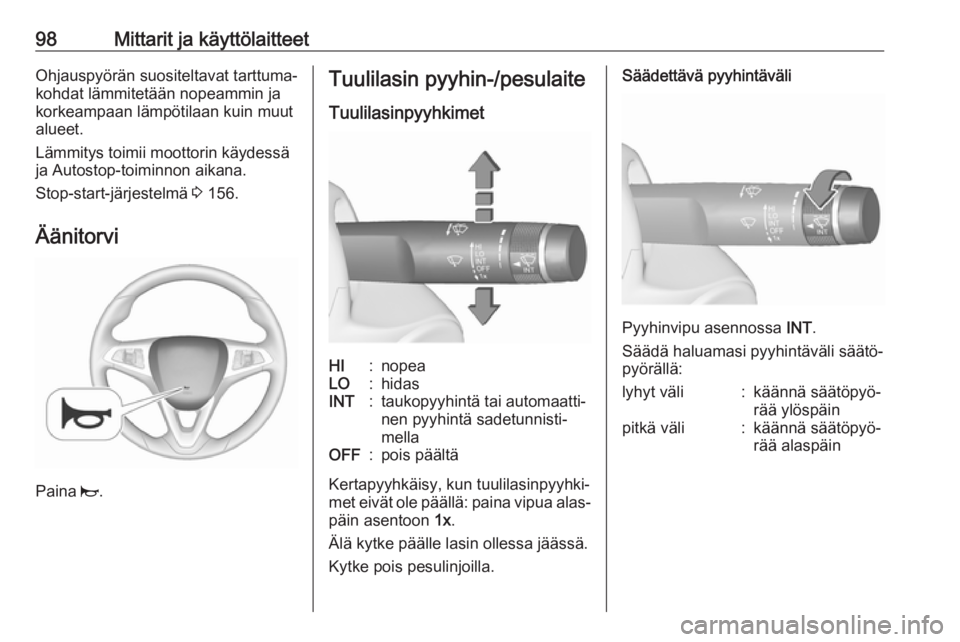

98Mittarit ja käyttölaitteetOhjauspyörän suositeltavat tarttuma‐
kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 156.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:taukopyyhintä tai automaatti‐
nen pyyhintä sadetunnisti‐
mellaOFF:pois päältä
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐
päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Säädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäin
