OPEL ZAFIRA C 2017.25 Ohjekirja (in Finnish)

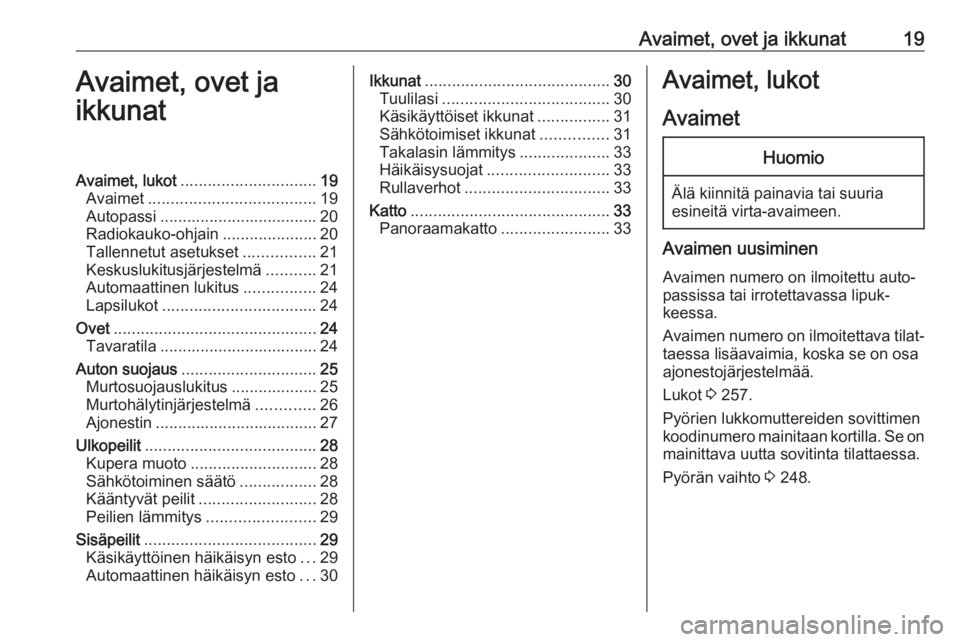

Avaimet, ovet ja ikkunat19Avaimet, ovet ja
ikkunatAvaimet, lukot .............................. 19
Avaimet ..................................... 19
Autopassi ................................... 20
Radiokauko-ohjain .....................20
Tallennetut asetukset ................21
Keskuslukitusjärjestelmä ...........21
Automaattinen lukitus ................24
Lapsilukot .................................. 24
Ovet ............................................. 24
Tavaratila ................................... 24
Auton suojaus .............................. 25
Murtosuojauslukitus ...................25
Murtohälytinjärjestelmä .............26
Ajonestin .................................... 27

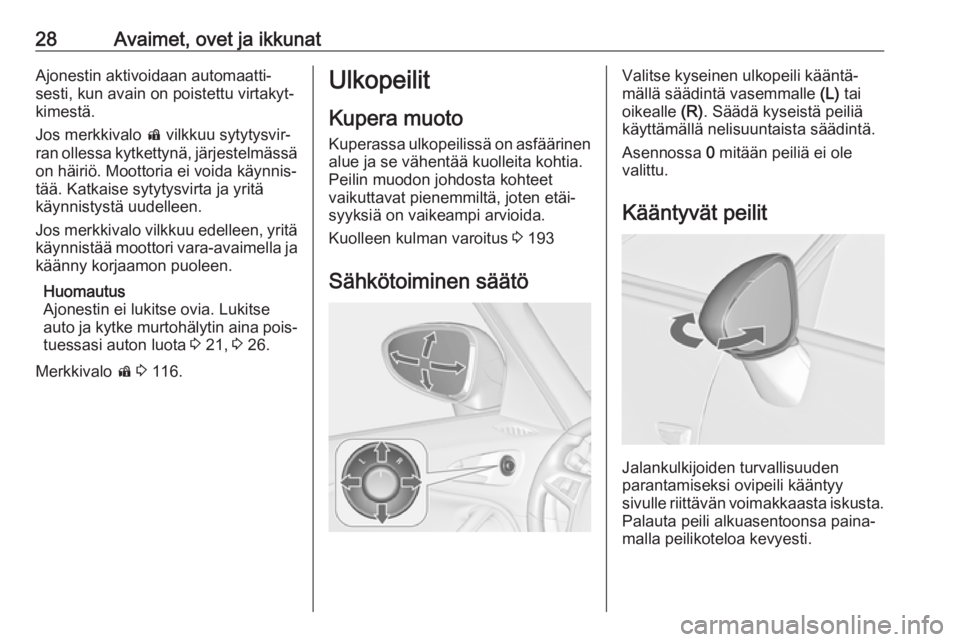

Ulkopeilit ...................................... 28
Kupera muoto ............................ 28
Sähkötoiminen säätö .................28
Kääntyvät peilit .......................... 28
Peilien lämmitys ........................29
Sisäpeilit ...................................... 29
Käsikäyttöinen häikäisyn esto ...29
Automaattinen häikäisyn esto ...30Ikkunat ......................................... 30
Tuulilasi ..................................... 30
Käsikäyttöiset ikkunat ................31
Sähkötoimiset ikkunat ...............31
Takalasin lämmitys ....................33
Häikäisysuojat ........................... 33
Rullaverhot ................................ 33
Katto ............................................ 33
Panoraamakatto ........................33Avaimet, lukot
AvaimetHuomio
Älä kiinnitä painavia tai suuria
esineitä virta-avaimeen.
Avaimen uusiminen
Avaimen numero on ilmoitettu auto‐
passissa tai irrotettavassa lipuk‐
keessa.
Avaimen numero on ilmoitettava tilat‐ taessa lisäavaimia, koska se on osa
ajonestojärjestelmää.
Lukot 3 257.
Pyörien lukkomuttereiden sovittimen
koodinumero mainitaan kortilla. Se on
mainittava uutta sovitinta tilattaessa.
Pyörän vaihto 3 248.

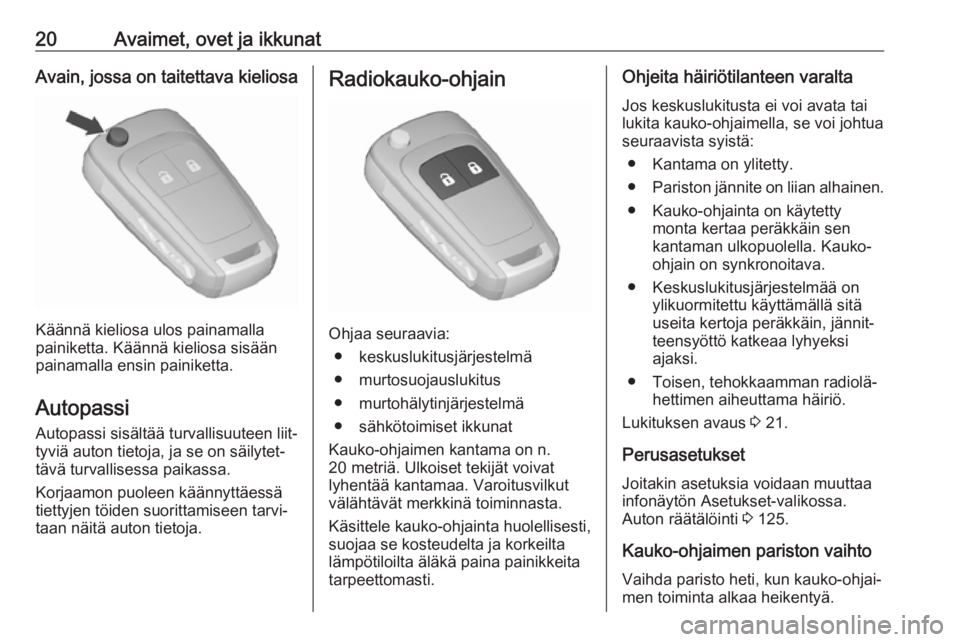

20Avaimet, ovet ja ikkunatAvain, jossa on taitettava kieliosa
Käännä kieliosa ulos painamalla
painiketta. Käännä kieliosa sisään
painamalla ensin painiketta.
Autopassi
Autopassi sisältää turvallisuuteen liit‐
tyviä auton tietoja, ja se on säilytet‐
tävä turvallisessa paikassa.
Korjaamon puoleen käännyttäessä
tiettyjen töiden suorittamiseen tarvi‐
taan näitä auton tietoja.
Radiokauko-ohjain
Ohjaa seuraavia:
● keskuslukitusjärjestelmä
● murtosuojauslukitus
● murtohälytinjärjestelmä
● sähkötoimiset ikkunat
Kauko-ohjaimen kantama on n.
20 metriä. Ulkoiset tekijät voivat
lyhentää kantamaa. Varoitusvilkut välähtävät merkkinä toiminnasta.
Käsittele kauko-ohjainta huolellisesti,
suojaa se kosteudelta ja korkeilta
lämpötiloilta äläkä paina painikkeita
tarpeettomasti.
Ohjeita häiriötilanteen varalta
Jos keskuslukitusta ei voi avata tai
lukita kauko-ohjaimella, se voi johtua
seuraavista syistä:
● Kantama on ylitetty.● Pariston jännite on liian alhainen.
● Kauko-ohjainta on käytetty monta kertaa peräkkäin sen
kantaman ulkopuolella. Kauko- ohjain on synkronoitava.
● Keskuslukitusjärjestelmää on ylikuormitettu käyttämällä sitä
useita kertoja peräkkäin, jännit‐
teensyöttö katkeaa lyhyeksi
ajaksi.
● Toisen, tehokkaamman radiolä‐ hettimen aiheuttama häiriö.
Lukituksen avaus 3 21.
Perusasetukset Joitakin asetuksia voidaan muuttaainfonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjai‐
men toiminta alkaa heikentyä.

Avaimet, ovet ja ikkunat21
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Avain, jossa on taitettava kieliosa
Käännä avaimen kieliosa esiin ja
avaa kauko-ohjain. Vaihda paristo
(paristotyyppi CR 2032), huomioi
pariston asento. Sulje kauko-ohjain ja synkronoi se.
Avain, jossa on kiinteä kieliosa
Vaihdata paristo korjaamolla.
Kauko-ohjaimen tahdistaminen Avaa oven lukitus pariston vaihdon
jälkeen asettamalla avain kuljettajan oven lukkoon. Kauko-ohjain tahdis‐
tuu, kun sytytysvirta kytketään.
Tallennetut asetukset Seuraavat asetukset tallennetaankauko-ohjaimen muistiin aina, kun
virta katkaistaan:
● valaistus
● Infotainment-järjestelmä
● keskuslukitusjärjestelmä
● Sport-toiminnon asetukset
● mukavuusasetuksetTallennettuja asetuksia käytetään
automaattisesti, kun sytytysvirta
kytketään seuraavan kerran kauko-
ohjaimen muistiin tallennetulla avai‐
mella 3 153.
Edellytys tälle on, että Kuljettajan
henkilökohtaiset säädöt on aktivoitu
infonäytön henkilökohtaisissa
asetuksissa. Aktivointi on tehtävä jokaiselle käytettävälle kauko-ohjai‐
melle. Tilan muutos on käytettävissä
vasta sen jälkeen, kun auto on lukittu
ja lukitus avattu.
Auton räätälöinti 3 125.
Keskuslukitusjärjestelmä
Avaa ja kytkee ovien, tavaratilan ja
polttoainesäiliön luukun lukituksen.
Kukin ovi avataan lukituksesta vetä‐
mällä sen sisäkahvasta. Kahvan
vetäminen uudelleen avaa oven.
Huomautus
Jos turvatyynyt tai turvavöiden esiki‐
ristimet aktivoituvat törmäyksessä,
auton lukitus avautuu automaatti‐
sesti.

22Avaimet, ovet ja ikkunatHuomautus
Kun lukituksen avaamisesta kauko‐ säätimellä on kulunut hetki, ovet
lukitaan uudelleen automaattisesti,
jos mitään ovea ei ole avattu.
Lukituksen avaus
Paina c.
Kaksi asetusta on valittavissa: ● Avaa vain kuljettajan ovi, tavara‐ tilan kansi ja polttoaineen täyttö‐
aukon luukun lukituksesta paina‐
malla c kerran. Avaa kaikkien
ovien lukitus painamalla c
kahdesti.
● Paina c kerran avataksesi kaik‐
kien ovien, tavaratilan kannen ja
polttoaineen täyttöaukon luukun
lukituksen.
Tämä asetus voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Asetus voidaan tallentaa käytettävän
avaimen osalta. Muistiin tallennetut
asetukset 3 21.
Lukitseminen
Sulje ovet, tavaratila ja polttoainesäi‐ liön luukku.
Paina e.
Jos kuljettajan ovea ei ole suljettu
kunnolla, keskuslukitus ei lukitu.

Avaimet, ovet ja ikkunat23Takaluukun lukituksen
avaaminen ja takaluukun
avaaminen
Paina c sytytysvirran ollessa katkais‐
tuna. Takaluukku vapautetaan avaa‐
mista varten painamalla kahvan
alapuolella olevaa kosketuskytkintä.
Keskuslukituspainikkeet
Lukitsevat tai avaavat kaikkien ovien, tavaratilan ja polttoaineen täyttöau‐
kon luukun lukituksen matkustamosta
käsin.
Paina e lukitusta varten.
Paina c lukituksen avausta varten.
Vika kauko-ohjaimen
järjestelmässä
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Kytke
sytytysvirta ja paina c avataksesi luki‐
tuksesta kaikki ovet, tavaratilan ja
polttoainesäiliön täyttöaukon luukun.
Kun sytytysvirta kytketään, murtosuo‐ jauslukitus kytkeytyy pois käytöstä.
Lukitseminen
Lukitse kuljettajan ovi käsin kääntä‐ mällä avainta lukossa.

24Avaimet, ovet ja ikkunatVika keskuslukituksessa
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Muut
ovet voidaan avata vetämällä sisä‐
kahvasta kaksi kertaa. Tavaratilaa ja
polttoainesäiliön täyttöaukon luukkua
ei voida avata. Murtosuojauslukitus
kytketään pois kytkemällä sytytysvirta 3 26.
Lukitseminen
Paina kaikkien muiden paitsi kuljetta‐
jan oven sisäpuolen lukitusnuppia.
Sulje sitten kuljettajan ovi ja lukitse se
ulkopuolelta avaimella. Polttoainesäi‐ liön täyttöaukon luukkua ja takaluuk‐
kua ei voida lukita.
Automaattinen lukitus Tämä turvatoiminto voidaan määrit‐
tää lukitsemaan kaikki ovet, tavaratila
ja polttoainesäiliön luukku automaat‐
tisesti heti tietyn nopeuden ylityttyä.
Asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.
Lapsilukot9 Varoitus
Käytä lapsilukkoja aina, kun kulje‐
tat lapsia takaistuimilla.
Käännä takaoven lapsilukko avai‐
mella tai sopivalla ruuvitaltalla vaaka-
asentoon. Ovea ei voida avata sisältä käsin. Poista lapsilukko käytöstä
kääntämällä se pystyasentoon.
Ovet
Tavaratila
Takaluukku Avaaminen
Kun olet avannut lukituksen, paina
takaluukun listan alapuolella olevaa
kosketuskytkintä ja avaa takaluukku.
Keskuslukitus 3 21.

Avaimet, ovet ja ikkunat25Sulkeminen
Käytä sisäpuolen kahvaa.
Älä paina takaluukun listan alla
olevaa kosketuskytkintä sulkemisen
yhteydessä, koska tällöin takaluukun
lukitus avautuu uudelleen.
Keskuslukitus 3 21.
Yleisiä vinkkejä takaluukun
käytöstä9 Vaara
Älä aja takaluukku auki tai raollaan
esimerkiksi pitkiä tavaroita kuljet‐
taessasi, koska tällöin auton
sisään voi päästä myrkyllisiä
pakokaasuja, joita ei voi nähdä
eikä haistaa. Seurauksena voi olla
tajuttomuus ja jopa kuolema.
Huomio
Ennen kuin avaat takaluukun,
tarkista sen vaurioitumisen välttä‐
miseksi, onko yläpuolella esteitä,
esim. autotallin ovi. Tarkista aina
liikealue takaluukun yläpuolella ja
takana.
Huomautus
Jotkin takaluukkuun asennetut
painavat lisävarusteet voivat saada
aikaan sen, ettei luukku pysy enää
auki.
Auton suojaus
Murtosuojauslukitus9 Varoitus
Älä kytke toimintaan, jos auton
sisällä on ihmisiä! Murtosuojausta
ei voi avata sisäpuolelta.
Järjestelmä kytkee kaikki ovet taka‐
lukkoon. Kaikkien ovien on oltava
kiinni, koska muuten järjestelmää ei
voida kytkeä toimintaan.
Avattaessa auton lukitus mekaaninen
murtosuojauslukitus kytkeytyy pois.
Tämä ei ole mahdollista keskusluki‐
tuspainikkeen avulla.

26Avaimet, ovet ja ikkunatPäällekytkentä
Paina radiokauko-ohjaimen paini‐
ketta e kahdesti 5 sekunnin sisällä.
Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuo‐
jauslukituksen järjestelmään.
Se valvoo: ● ovia, takaluukkua, konepeltiä
● matkustamoa siihen liittyvä tava‐ ratila mukaan lukien
● auton kallistumaa esim. nostet‐ taessa
● sytytystä
Aktivointi
● Aktivoituu itsestään 30 sekunnin kuluttua auton lukitsemisesta
(järjestelmän alustus).
● Suoraan painamalla radiokauko-
ohjaimen painiketta e vielä
kerran lukitsemisen jälkeen.
Huomautus
Sisätilassa tehdyt muutokset, esim.
istuinpäällisten kiinnittäminen ja
ikkunoiden tai kattoluukun avaami‐
nen, voivat haitata sisätilan valvon‐
taa.
Päällekytkentä sisätilan valvonta
ja auton kallistuman valvonta
poiskytkettyinä
Kytke sisätilan ja auton kallistuman
valvonta pois päältä, kun autoon jäte‐ tään eläimiä, kovaäänisten ultraääni‐
signaalien tai hälytyksen laukaisevien
liikkeiden takia. Kytke pois päältä
myös auton ollessa lautassa tai
junassa.
1. Sulje takaluukku, konepelti ja ikkunat.
2. Paina o. Painikkeen LED syttyy
enintään kymmeneksi minuutiksi.

Avaimet, ovet ja ikkunat273. Sulje ovet.
4. Kytke murtohälytin valmiustilaan.
Tilaviesti näytetään kuljettajan tieto‐
keskuksessa.
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin
aikana murtohälyttimen aktivoinnin
jälkeen:LED
palaa:testi, valmiustilan
kytkentäviiveLED
vilkkuu
nopeasti:ovia, takaluukkua tai
konepeltiä ei ole suljettu
kunnolla tai järjestel‐
mässä on vika
Tila järjestelmän valmiustilaan kytke‐
misen jälkeen:
LED
vilkkuu
hitaasti:järjestelmä on valmius‐
tilassa
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Auton lukituksen avaaminen kytkee
murtohälytinjärjestelmän pois päältä.
Hälytys Hälytyksen lauetessa äänitorvi hälyt‐tää ja samalla varoitusvilkut vilkkuvat. Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai
kytkemällä sytytysvirta.
Murtohälytinjärjestelmä voidaan pois‐ taa käytöstä vain painamalla c tai
kytkemällä sytytysvirta.
Lauennut hälytys, jota kuljettaja ei ole
keskeyttänyt, ilmaistaan varoitusvil‐
kuilla. Ne vilkkuvat nopeasti kolme
kertaa, kun auton lukitus avataan
kauko-ohjaimella seuraavan kerran.
Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti sytytysvirran
kytkemisen jälkeen.
Auton viestit 3 124.
Jos auton akku irrotetaan (esim. huol‐
toa varten), hälyttimen sireeni tulee
kytkeä pois päältä seuraavasti: kytke
sytytysvirta päälle ja sitten pois päältä ja kytke sen jälkeen auton akku irti
15 sekunnin sisällä.
Ajonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.

28Avaimet, ovet ja ikkunatAjonestin aktivoidaan automaatti‐sesti, kun avain on poistettu virtakyt‐
kimestä.
Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen.
Jos merkkivalo vilkkuu edelleen, yritä
käynnistää moottori vara-avaimella ja käänny korjaamon puoleen.
Huomautus
Ajonestin ei lukitse ovia. Lukitse auto ja kytke murtohälytin aina pois‐
tuessasi auton luota 3 21, 3 26.
Merkkivalo d 3 116.Ulkopeilit
Kupera muoto Kuperassa ulkopeilissä on asfäärinen
alue ja se vähentää kuolleita kohtia.
Peilin muodon johdosta kohteet
vaikuttavat pienemmiltä, joten etäi‐
syyksiä on vaikeampi arvioida.
Kuolleen kulman varoitus 3 193
Sähkötoiminen säätöValitse kyseinen ulkopeili kääntä‐
mällä säädintä vasemmalle (L) tai
oikealle (R). Säädä kyseistä peiliä
käyttämällä nelisuuntaista säädintä.
Asennossa 0 mitään peiliä ei ole
valittu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden
parantamiseksi ovipeili kääntyy
sivulle riittävän voimakkaasta iskusta.
Palauta peili alkuasentoonsa paina‐
malla peilikoteloa kevyesti.
