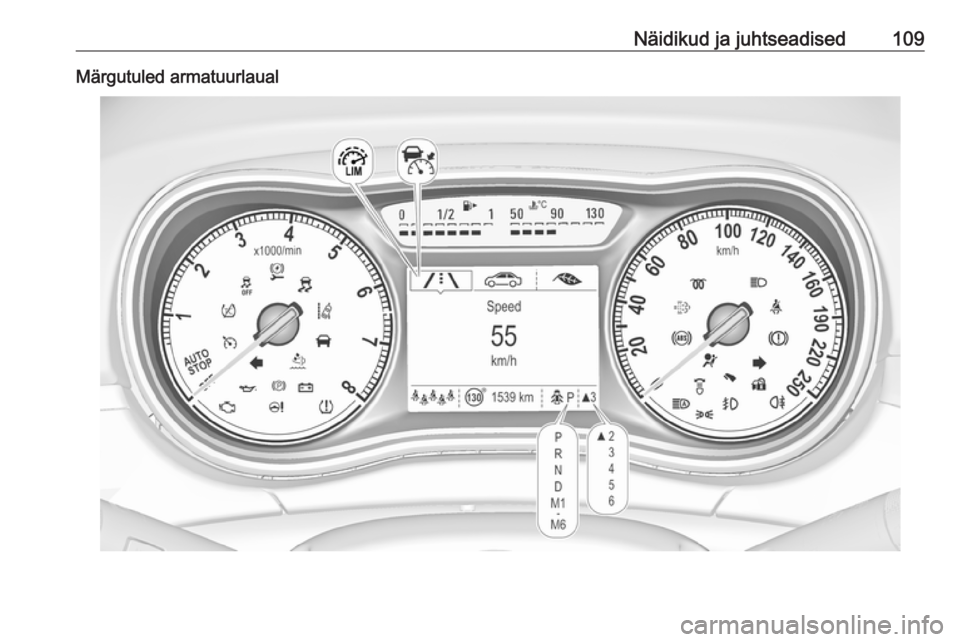

Näidikud ja juhtseadised109Märgutuled armatuurlaual

110Näidikud ja juhtseadisedÜlevaadeOSuunatuli 3 110XTurvavöö kinnitamise meeldetu‐
letus 3 111vTurvapadjad ja turvavööpingutid
3 111VTurvapadja väljalülitamine
3 112pAkulaadimissüsteem 3 112ZTöötõrke märgutuli 3 112RPiduri- ja sidurisüsteem 3 112mElektriline seisupidur 3 113jElektrilise seisupiduri rike
3 113-Vajutada pedaali 3 113uABS-i pidurisüsteem 3 113RKäikude vahetamine 3 113EPikivahe 3 114cRoolivõimendi 3 113)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 114nElektrooniline stabiilsuskontroll
on välja lülitatud 3 114bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 114kVeojõukontrollisüsteem välja
lülitatud 3 114!Eelsoojendus 3 114%Diislikütuse tahkete osakeste
filter 3 114YAdBlue 3 115wRehvirõhu jälgimissüsteem
3 115IMootoriõli surve 3 115YMadal kütusetase 3 115dKäivitustõkesti 3 1168Välisvalgustus 3 116CKaugtuli 3 116fKaugtulede abifunktsioon
3 116fLED-esituled 3 137>Udutuli 3 116rTagumine udutuli 3 116mPüsikiiruse regulaator 3 116 /
adaptiivne püsikiiruse regulaator 3 116CAdaptiivne püsikiiruse regu‐
laator 3 116AAvastati eessõitev sõiduk
3 117LKiiruspiirang 3 117LLiiklusmärgiabi 3 117hUks on lahti 3 117
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 225, kaitsmed
3 233.
Suunatuled 3 138.

Näidikud ja juhtseadised111Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme või eesmise
kaassõitjaistme X süttib või vilgub
näidikuplokis punaselt.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 51.Tagaistmete turvavööde olek
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Valge sümbol põleb
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 51.
Turvapadjad ja
turvavööpingutid
v näitab punast.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes neljaks sekundiks.
Kui see ei sütti, ei kustu nelja sekundi pärast või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 50, 3 54.

112Näidikud ja juhtseadisedTurvapadja väljalülitamine
Süttib kollane sümbol ONV.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme turvapadi on sisse lülitatud.
Süttib kollane sümbol OFF *.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 59.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal, kui käsitsi seisupidurit ei
rakendata 3 222.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 169.

Näidikud ja juhtseadised113Pedaali kasutamine
Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 169.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 156.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 16, 3 154.
Lisaks kuvatakse teatud versioonidel
juhi infokeskuses pedaali vajutamise
teadet 3 123.
Elektriline seisupidur Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 169.Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 169.
Vilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 168.
Käikude vahetamine
Kuvatakse R koos kõrgema käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema käigu.
Roolivõimendi
c põleb kollaselt.

114Näidikud ja juhtseadisedSüttib, kui roolivõimendi võimsus
on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 156.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Pikivahe
E näitab täidetud tulpade abil
esikokkupõrke hoiatuse
ajastustundlikkuse pikivahe sätet.
Esikokkupõrke hoiatus 3 184.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb roheliselt või vilgub kollaselt.Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Elektrooniline stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 172, veojõukontrolli süsteem
3 171.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.

Näidikud ja juhtseadised115Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
Põleb Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 159, peatamis-käivitussüsteem
3 156.
AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 161.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.Põleb
Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Mootoriõli surve I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti
kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 219.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.

116Näidikud ja juhtseadisedVilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 204.
Katalüüsneutralisaator 3 160.
Õhu väljalaskmine diislikütuse
süsteemist 3 224.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 133.
Kaugtuli
Sinine sümbol C põleb.Süttib, kui kaugtuled on sisse
lülitatud, esitulede vilgutamisel
3 134 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooniga 3 134.
Kaugtulede abifunktsioon Roheline sümbol f põleb.
Kaugtulede abifunktsioon on sisse
lülitatud 3 137.
LED-esituled
Kollane sümbol f põleb või vilgub.
Põleb Rike süsteemis.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Pärast süüte sisselülitamist vilgub
märgutuli f ligikaudu neli sekundit
sümmeetriliste esilaternate
meeldetuletamiseks 3 136.Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 139.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 139.
Püsikiiruse regulaator Valge või roheline sümbol m põleb.
Valge sümbol põleb Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Valitud kiirust näidatakse juhi
infokeskuses.
Püsikiiruse regulaator 3 175.
Adaptiivne püsikiiruse regulaator
Valge või roheline sümbol m põleb.

Näidikud ja juhtseadised117C süttib juhi infokeskuses.
Valge sümbol m põleb
Süsteem on sisse lülitatud.
Roheline sümbol m põleb
Adaptiivne püsikiiruse regulaator on
aktiivne.
Kui adaptiivne püsikiiruse regulaator
on sisse lülitatud või aktiivne,
kuvatakse juhi infokeskus C koos
seatud kiirusega.
Adaptiivne püsikiiruse regulaator 3 178.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Adaptiivne püsikiiruse regulaator
3 178, esikokkupõrke hoiatus
3 184.Kiiruspiirang
L süttib juhi infokeskuses, kui
kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L kõrval.
Kiirusepiirik 3 177.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutule abil.
Liiklusmärgiabi 3 196.
Uks lahti
h näitab punast.
Uks või tagaluuk on avatud.Infonäidikud
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Suunatulede hooval olevate
nuppudega saab valida järgmisi juhi
infokeskuse menüüsid:
● päevasõidumõõdiku/kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool)
● sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool)
● ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool)

118Näidikud ja juhtseadisedVajadusel kuvatakse järgmisi
indikatsioone:
● hoiatusteated 3 123
● käiguvahetuse indikaator 3 113
● sõidurežiimi indikaator 3 164
● rehvirõhu hoiatus 3 240
● turvavöö kinnitamise meeldetuletus 3 111
● hooldusinfo 3 107
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR. Sõidukiteated
3 123.
Sõidu/kütuse teave ;
Võimalikud lehed on järgmised: ● sõiduki numbriline kiirus
● päevasõidumõõdik
