OPEL ZAFIRA C 2017.25 Omaniku käsiraamat (in Estonian)

Panipaigad69Eesmised panipaigad
Panipaik asub rooliratta kõrval.Panipaik uksepaneelis Esiukse paneelis on väikesed taskud,
nt mobiiltelefonidele.
Konsool pea kohal
Hoiukarbi avamiseks vajutage nuppu.
Karpi võib panna maksimaalselt
0,2 kg.
Istmealune panipaik
Hoiukarp
Kaassõitja istme all on hoiukarp.
Karbi avamiseks või sulgemiseks
liigutage liugkaant. Suurim koormus:
1,5 kg.

70PanipaigadIstmealune sahtel
Vajutada nuppu süvendis ja tõmmata
sahtel välja. Suurim koormus: 3 kg.
Sulgemiseks lükata sisse ja
fikseerida.
Käetoe panipaik
Panipaik käetoes FlexConsole
Käetoes oleva panipaiga avamiseks
vajutage nuppu.
Käetoe taga on veel üks panipaik.
Avamiseks lükake kaant.
Keskkonsooli hoiulaegas
Keskkonsool
Panipaika võib kasutada väikeste
esemete hoidmiseks.
Avamiseks lükake katet tahapoole.

Panipaigad71Tagakonsool
FlexConsole'i tagaküljel on
hoiusahtel. Avamiseks tõmmata
välja.
Ettevaatust
Ärge kasutage tuha ega muude
hõõguvate ainete hoidmiseks.
Tagakandurisüsteem
Tagakandurisüsteem neljale
jalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada kaht
jalgratast sõidukipõrandasse ehitatud pikendatava kanduri külge.
Adapterile on võimalik paigaldada veel kaks jalgratast. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
80 kg ning adapterita 60 kg.
Väljatõmmatava
tagakandurisüsteemi maksimaalne
lubatud koormus jalgratta kohta on
30 kg. See võimaldab
tagakandurisüsteemile kinnitada
elektrijalgratta. Adapteri
maksimaalne lubatud koormus
jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on järsu kallakuga või kui
sõidate üle teekünnise või august
läbi vms, sõitke ettevaatlikult.

72PanipaigadEttevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Märkus
Tagakandurisüsteemi tagatulede
paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Tagakandurisüsteem vabaneb
lukustusest ja tuleb tagumisest
kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.

Panipaigad73Registreerimismärgi hoidiku
väljapööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake tahapoole.
Tagatulede lahtipööramine
Pöörake lahti mõlemad tagatuled.
Lukustada tagakandurisüsteem
Pöörake mõlemad kinnitushoovad
külgedele nii kaugele kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Rattasüvendite lahtipööramine
Pöörake lahti mõlemad
rattasüvendid.

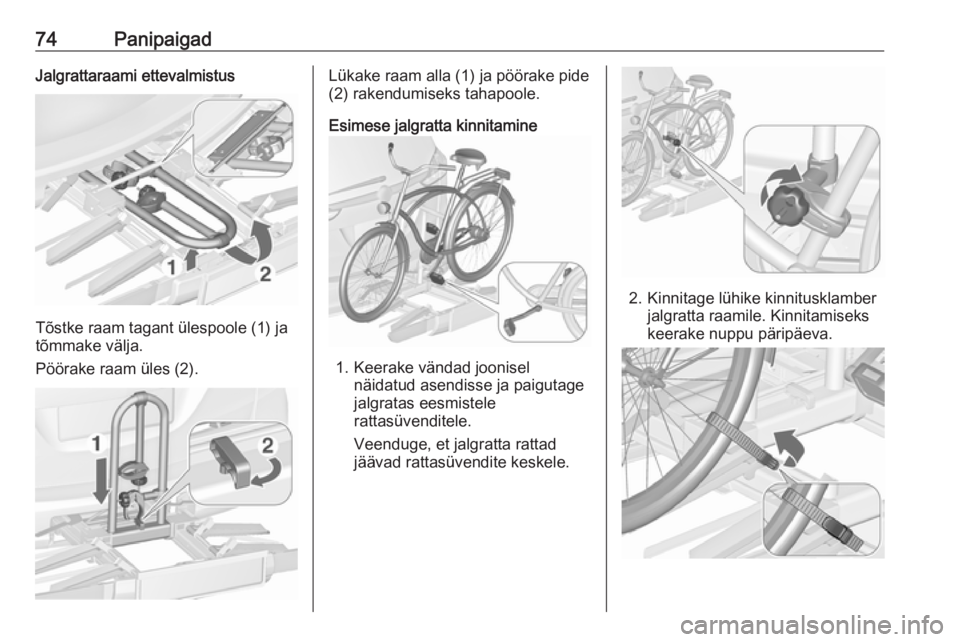

74PanipaigadJalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles (2).
Lükake raam alla (1) ja pöörake pide
(2) rakendumiseks tahapoole.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas eesmistele rattasüvenditele.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.

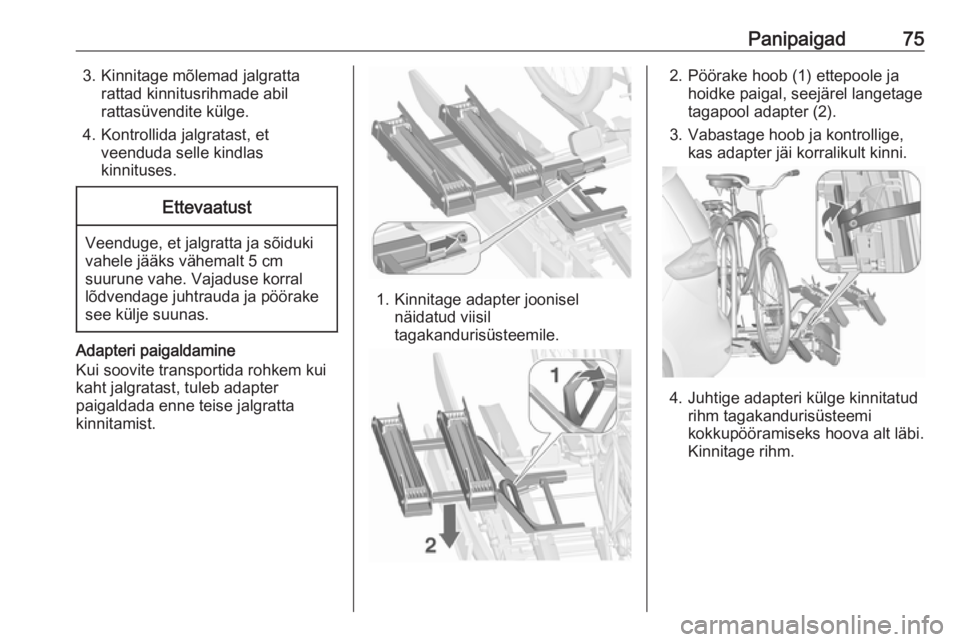

Panipaigad753. Kinnitage mõlemad jalgrattarattad kinnitusrihmade abilrattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Adapteri paigaldamine
Kui soovite transportida rohkem kui
kaht jalgratast, tuleb adapter
paigaldada enne teise jalgratta
kinnitamist.
1. Kinnitage adapter joonisel näidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob (1) ettepoole ja hoidke paigal, seejärel langetage
tagapool adapter (2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatudrihm tagakandurisüsteemi
kokkupööramiseks hoova alt läbi.
Kinnitage rihm.

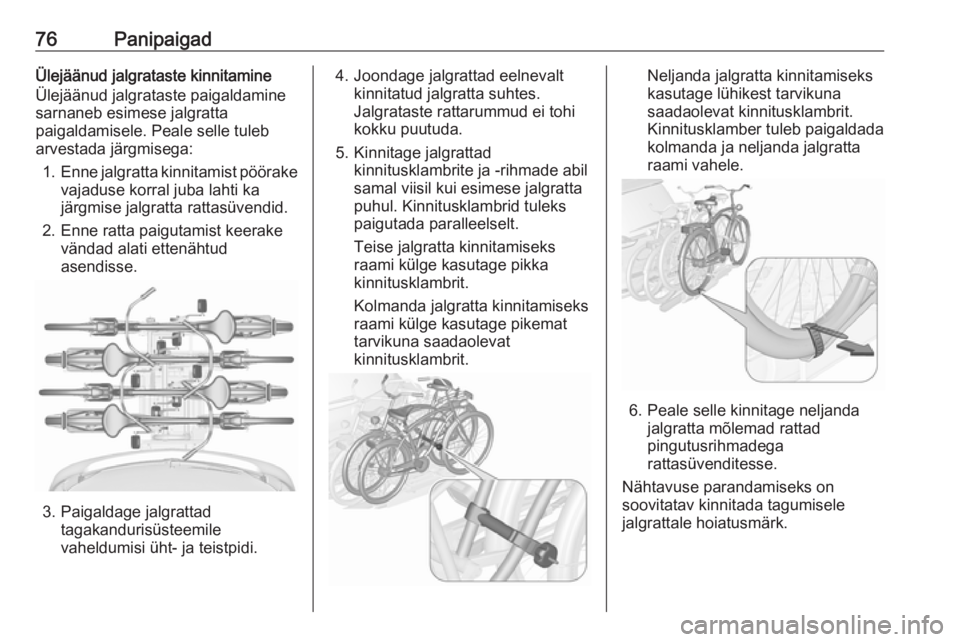

76PanipaigadÜlejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Peale selle tuleb
arvestada järgmisega:
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.
3. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks raami külge kasutage pikemat
tarvikuna saadaolevat
kinnitusklambrit.Neljanda jalgratta kinnitamiseks
kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
kolmanda ja neljanda jalgratta
raami vahele.
6. Peale selle kinnitage neljanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parandamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.

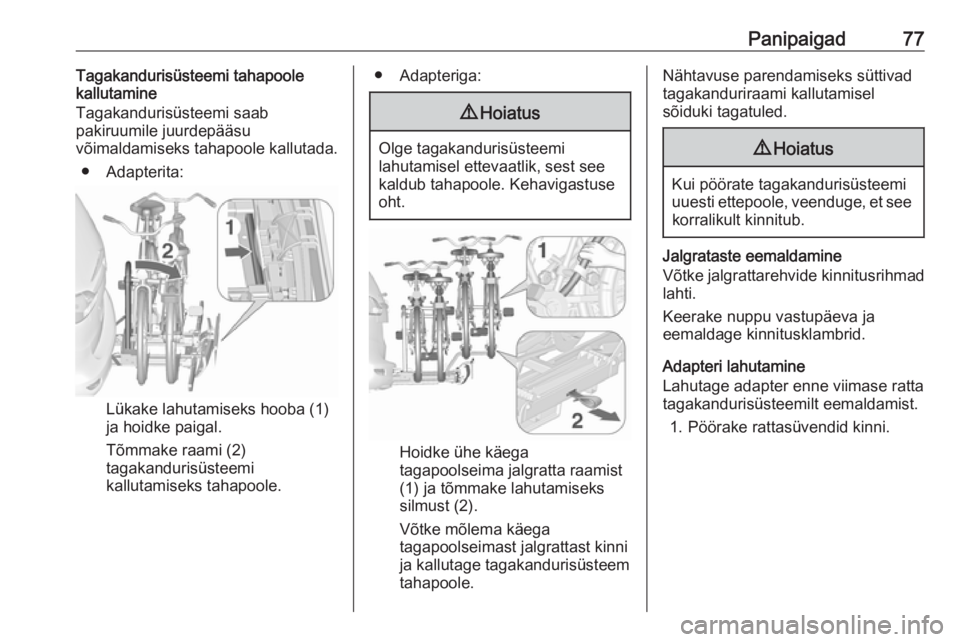

Panipaigad77Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
● Adapterita:
Lükake lahutamiseks hooba (1)
ja hoidke paigal.
Tõmmake raami (2)
tagakandurisüsteemi
kallutamiseks tahapoole.
● Adapteriga:9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega
tagapoolseima jalgratta raamist
(1) ja tõmmake lahutamiseks
silmust (2).
Võtke mõlema käega
tagapoolseimast jalgrattast kinni
ja kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see korralikult kinnitub.
Jalgrataste eemaldamine
Võtke jalgrattarehvide kinnitusrihmad
lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne viimase ratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.

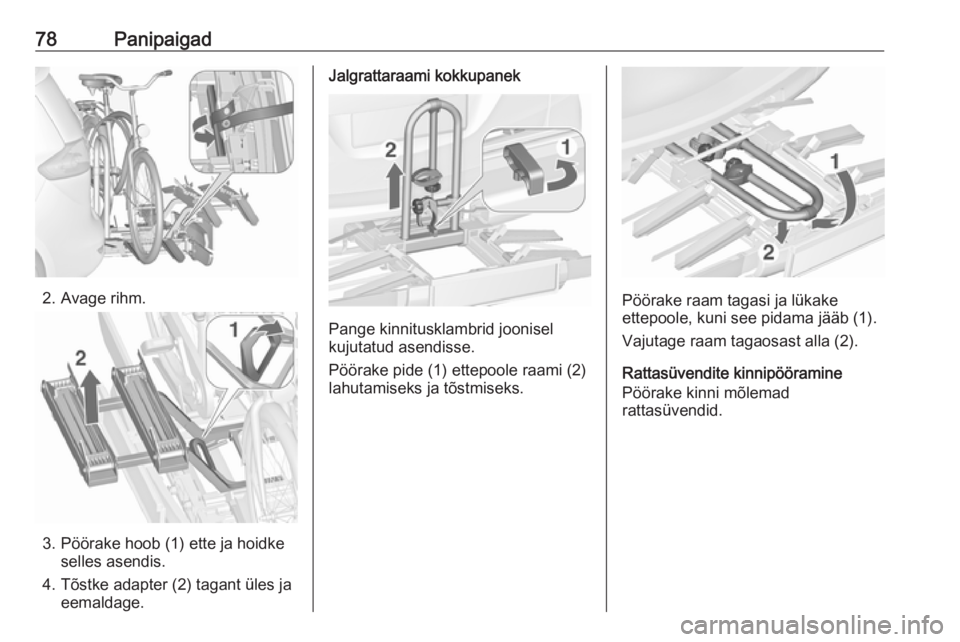

78Panipaigad
2. Avage rihm.
3. Pöörake hoob (1) ette ja hoidkeselles asendis.
4. Tõstke adapter (2) tagant üles ja eemaldage.
Jalgrattaraami kokkupanek
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide (1) ettepoole raami (2)
lahutamiseks ja tõstmiseks.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb (1).
Vajutage raam tagaosast alla (2).
Rattasüvendite kinnipööramine
Pöörake kinni mõlemad
rattasüvendid.
