OPEL ZAFIRA C 2017.25 Priručnik za vlasnika (in Croatian)

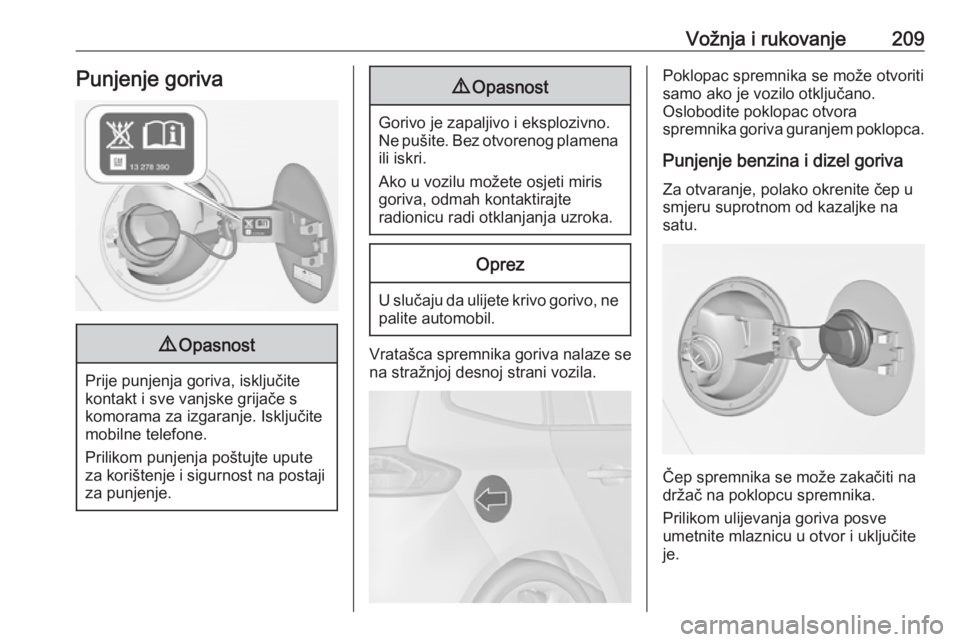

Vožnja i rukovanje209Punjenje goriva9Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje. Isključite
mobilne telefone.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Vratašca spremnika goriva nalaze se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel goriva
Za otvaranje, polako okrenite čep u
smjeru suprotnom od kazaljke na
satu.
Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.

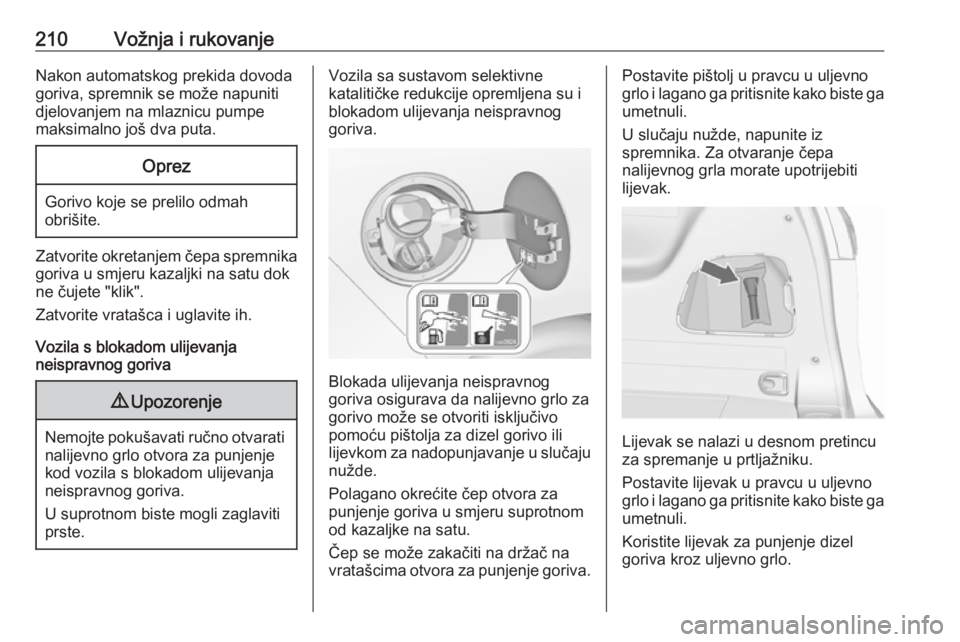

210Vožnja i rukovanjeNakon automatskog prekida dovoda
goriva, spremnik se može napuniti
djelovanjem na mlaznicu pumpe
maksimalno još dva puta.Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite okretanjem čepa spremnika
goriva u smjeru kazaljki na satu dok
ne čujete "klik".
Zatvorite vratašca i uglavite ih.
Vozila s blokadom ulijevanja
neispravnog goriva
9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Vozila sa sustavom selektivne
katalitičke redukcije opremljena su i
blokadom ulijevanja neispravnog
goriva.
Blokada ulijevanja neispravnog
goriva osigurava da nalijevno grlo za
gorivo može se otvoriti isključivo pomoću pištolja za dizel gorivo ili
lijevkom za nadopunjavanje u slučaju
nužde.
Polagano okrećite čep otvora za
punjenje goriva u smjeru suprotnom
od kazaljke na satu.
Čep se može zakačiti na držač na
vratašcima otvora za punjenje goriva.
Postavite pištolj u pravcu u uljevno
grlo i lagano ga pritisnite kako biste ga umetnuli.
U slučaju nužde, napunite iz
spremnika. Za otvaranje čepa
nalijevnog grla morate upotrijebiti lijevak.
Lijevak se nalazi u desnom pretincu
za spremanje u prtljažniku.
Postavite lijevak u pravcu u uljevno
grlo i lagano ga pritisnite kako biste ga
umetnuli.
Koristite lijevak za punjenje dizel
goriva kroz uljevno grlo.

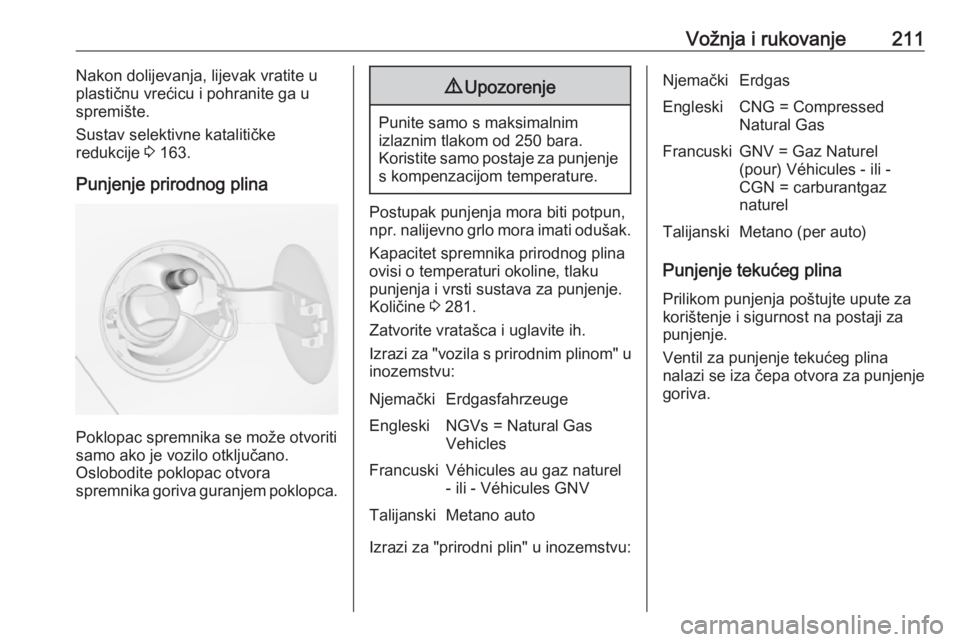

Vožnja i rukovanje211Nakon dolijevanja, lijevak vratite u
plastičnu vrećicu i pohranite ga u
spremište.
Sustav selektivne katalitičke
redukcije 3 163.
Punjenje prirodnog plina
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
9 Upozorenje
Punite samo s maksimalnim
izlaznim tlakom od 250 bara.
Koristite samo postaje za punjenje s kompenzacijom temperature.
Postupak punjenja mora biti potpun,
npr. nalijevno grlo mora imati odušak.
Kapacitet spremnika prirodnog plina
ovisi o temperaturi okoline, tlaku
punjenja i vrsti sustava za punjenje.
Količine 3 281.
Zatvorite vratašca i uglavite ih.
Izrazi za "vozila s prirodnim plinom" u inozemstvu:
NjemačkiErdgasfahrzeugeEngleskiNGVs = Natural Gas
VehiclesFrancuskiVéhicules au gaz naturel
- ili - Véhicules GNVTalijanskiMetano auto
Izrazi za "prirodni plin" u inozemstvu:
NjemačkiErdgasEngleskiCNG = Compressed
Natural GasFrancuskiGNV = Gaz Naturel
(pour) Véhicules - ili -
CGN = carburantgaz
naturelTalijanskiMetano (per auto)
Punjenje tekućeg plina
Prilikom punjenja poštujte upute za
korištenje i sigurnost na postaji za
punjenje.
Ventil za punjenje tekućeg plina
nalazi se iza čepa otvora za punjenje
goriva.

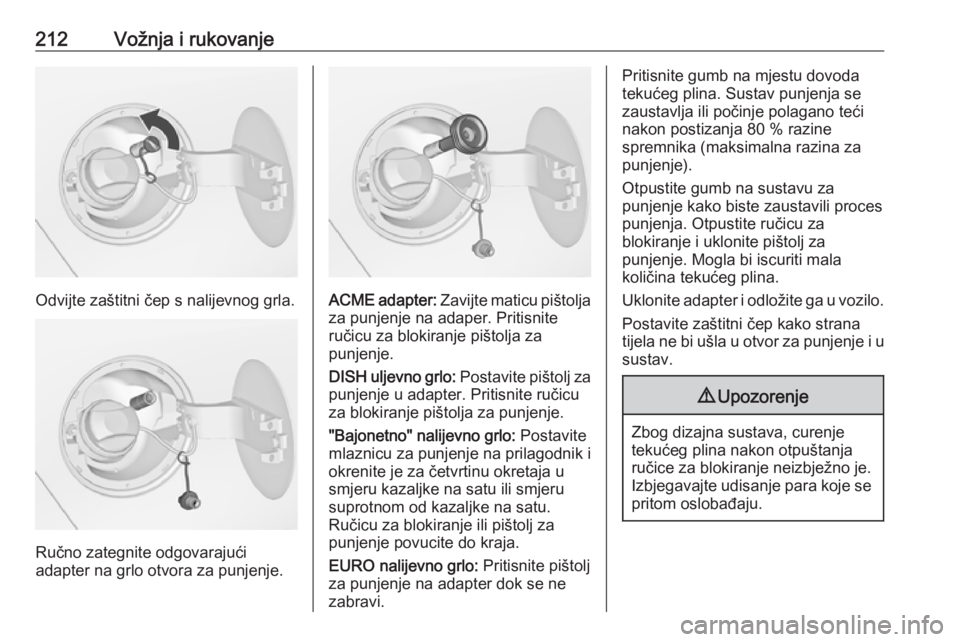

212Vožnja i rukovanje
Odvijte zaštitni čep s nalijevnog grla.
Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.
ACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH uljevno grlo: Postavite pištolj za
punjenje u adapter. Pritisnite ručicu
za blokiranje pištolja za punjenje.
"Bajonetno" nalijevno grlo: Postavite
mlaznicu za punjenje na prilagodnik i
okrenite je za četvrtinu okretaja u
smjeru kazaljke na satu ili smjeru
suprotnom od kazaljke na satu.
Ručicu za blokiranje ili pištolj za
punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb na mjestu dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine
spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu za
punjenje kako biste zaustavili proces
punjenja. Otpustite ručicu za
blokiranje i uklonite pištolj za
punjenje. Mogla bi iscuriti mala
količina tekućeg plina.
Uklonite adapter i odložite ga u vozilo.
Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.

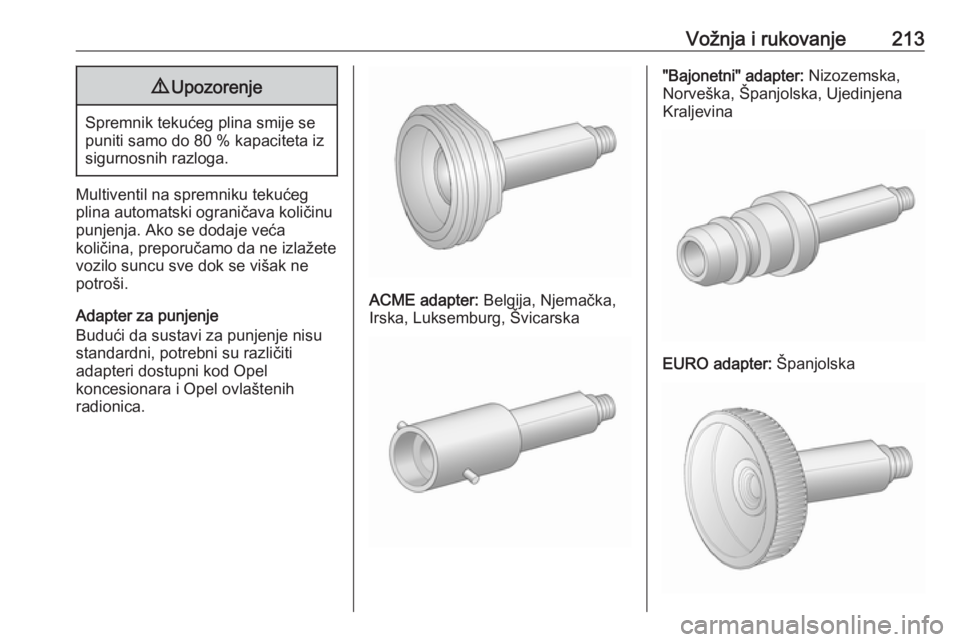

Vožnja i rukovanje2139Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % kapaciteta iz
sigurnosnih razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete
vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska

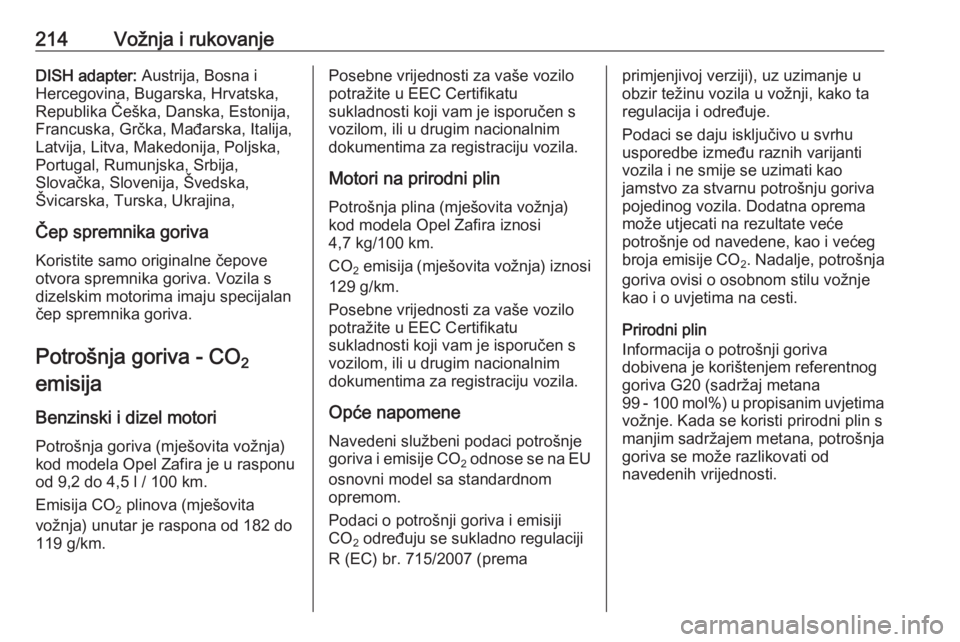

214Vožnja i rukovanjeDISH adapter: Austrija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Republika Češka, Danska, Estonija,
Francuska, Grčka, Mađarska, Italija,
Latvija, Litva, Makedonija, Poljska,
Portugal, Rumunjska, Srbija,
Slovačka, Slovenija, Švedska,
Švicarska, Turska, Ukrajina,
Čep spremnika goriva Koristite samo originalne čepove
otvora spremnika goriva. Vozila s
dizelskim motorima imaju specijalan
čep spremnika goriva.
Potrošnja goriva - CO 2
emisija
Benzinski i dizel motori
Potrošnja goriva (mješovita vožnja)
kod modela Opel Zafira je u rasponu
od 9,2 do 4,5 l / 100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 182 do
119 g/km.Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Motori na prirodni plin Potrošnja plina (mješovita vožnja)
kod modela Opel Zafira iznosi
4,7 kg/100 km.
CO 2 emisija
(mješovita vožnja) iznosi
129 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.
Opće napomene
Navedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulaciji
R (EC) br. 715/2007 (premaprimjenjivoj verziji), uz uzimanje u
obzir težinu vozila u vožnji, kako ta
regulacija i određuje.
Podaci se daju isključivo u svrhu
usporedbe između raznih varijanti vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO 2. Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje
kao i o uvjetima na cesti.
Prirodni plin
Informacija o potrošnji goriva dobivena je korištenjem referentnog
goriva G20 (sadržaj metana
99 - 100 mol%) u propisanim uvjetima
vožnje. Kada se koristi prirodni plin s
manjim sadržajem metana, potrošnja
goriva se može razlikovati od
navedenih vrijednosti.

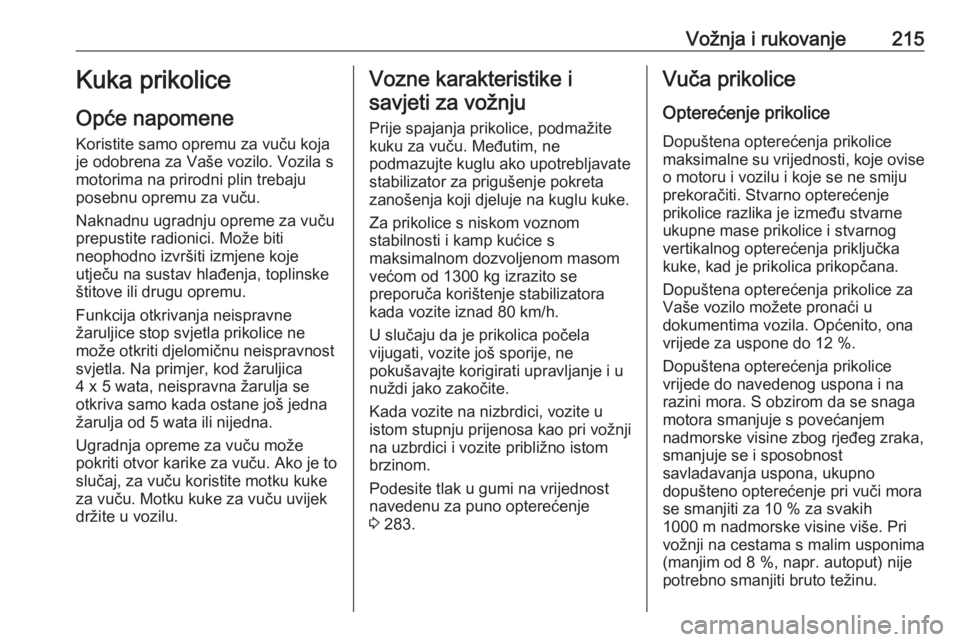

Vožnja i rukovanje215Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo. Vozila s
motorima na prirodni plin trebaju
posebnu opremu za vuču.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost svjetla. Na primjer, kod žaruljica
4 x 5 wata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od 5 wata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Motku kuke za vuču uvijek
držite u vozilu.Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažite kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i kamp kućice s
maksimalnom dozvoljenom masom
većom od 1300 kg izrazito se
preporuča korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 283.Vuča prikolice
Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,
smanjuje se i sposobnost
savladavanja uspona, ukupno
dopušteno opterećenje pri vuči mora
se smanjiti za 10 % za svakih
1000 m nadmorske visine više. Pri
vožnji na cestama s malim usponima
(manjim od 8 %, napr. autoput) nije
potrebno smanjiti bruto težinu.

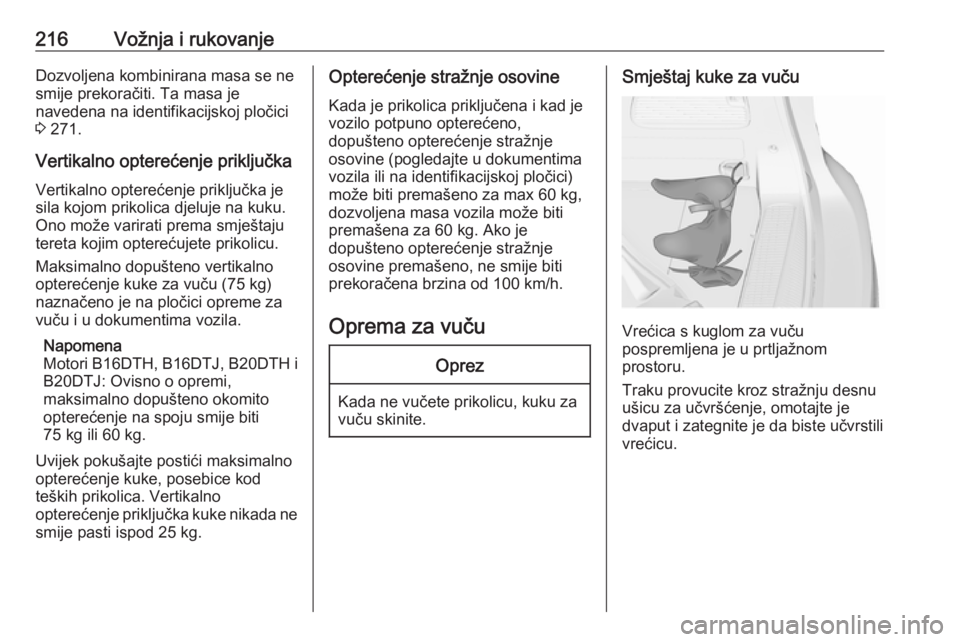

216Vožnja i rukovanjeDozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 271.
Vertikalno opterećenje priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku. Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila.
Napomena
Motori B16DTH, B16DTJ, B20DTH i
B20DTJ: Ovisno o opremi,
maksimalno dopušteno okomito opterećenje na spoju smije biti
75 kg ili 60 kg.
Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 60 kg,
dozvoljena masa vozila može biti
premašena za 60 kg. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Vrećica s kuglom za vuču
pospremljena je u prtljažnom
prostoru.
Traku provucite kroz stražnju desnu
ušicu za učvršćenje, omotajte je
dvaput i zategnite je da biste učvrstili
vrećicu.

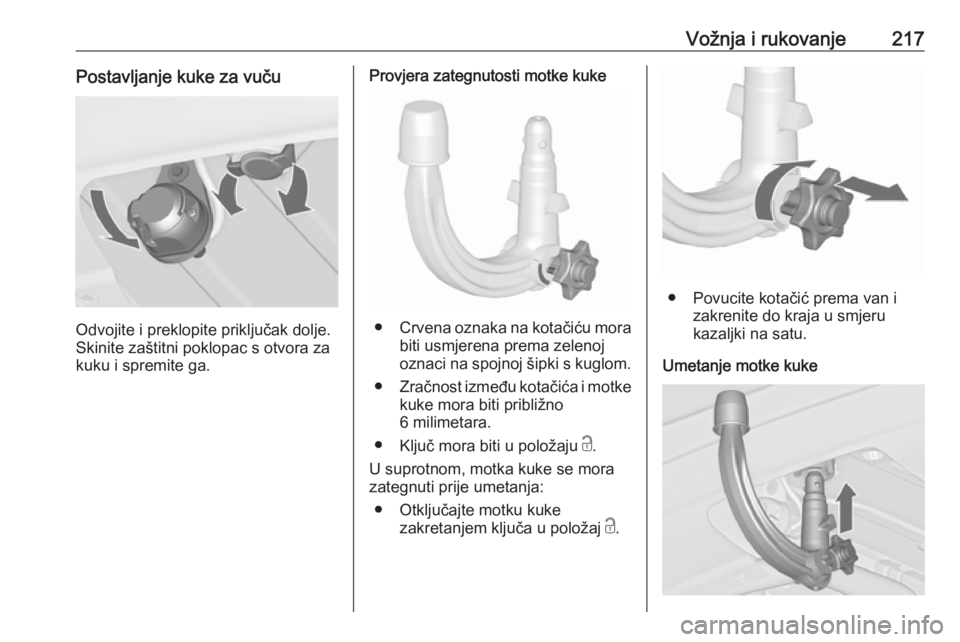

Vožnja i rukovanje217Postavljanje kuke za vuču
Odvojite i preklopite priključak dolje.
Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.
● Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.
● Povucite kotačić prema van i
zakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke

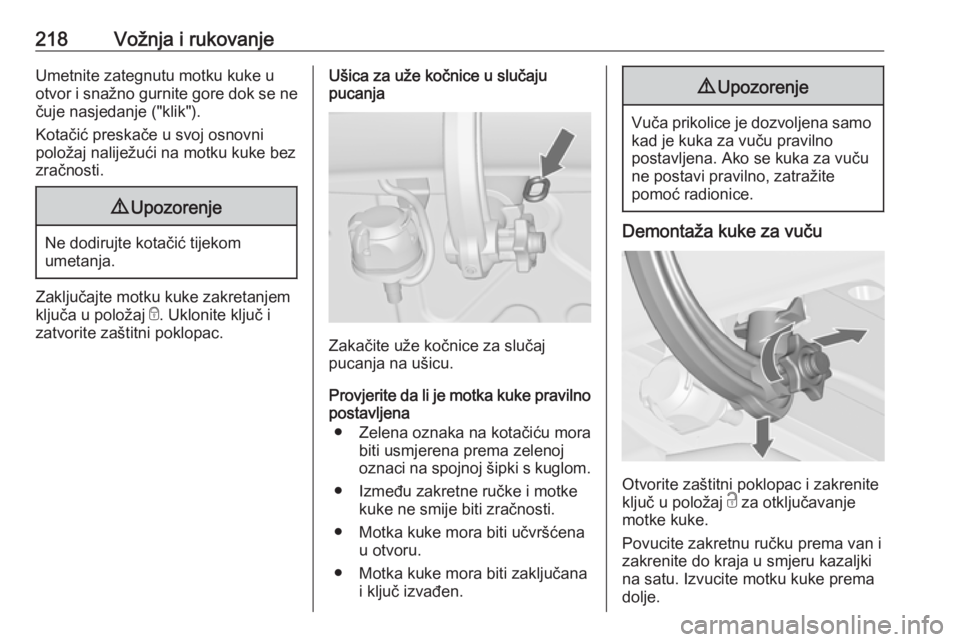

218Vožnja i rukovanjeUmetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez
zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.
Ušica za uže kočnice u slučaju
pucanja
Zakačite uže kočnice za slučaj
pucanja na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.
9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
