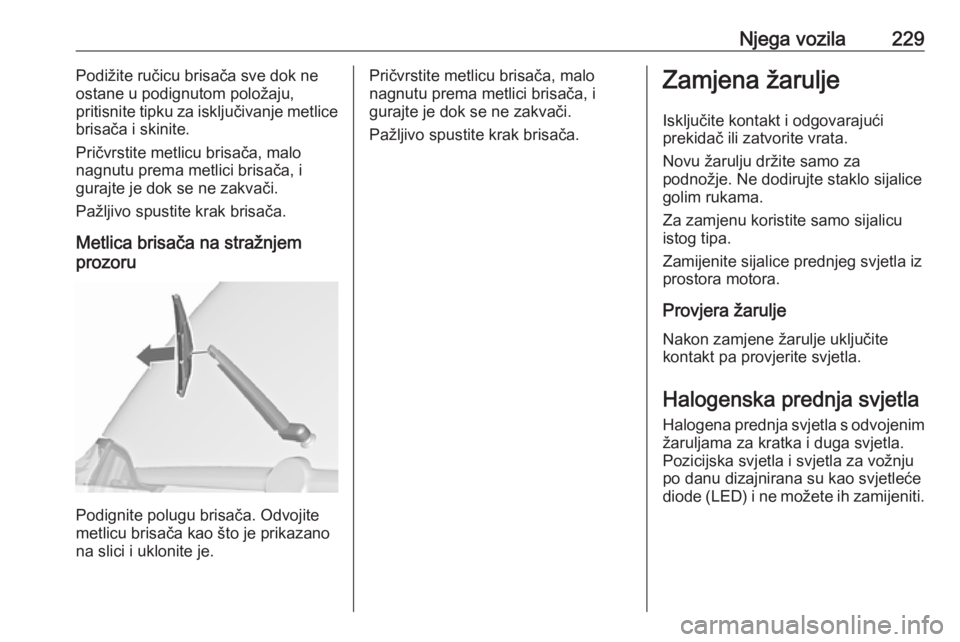

Njega vozila229Podižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Metlica brisača na stražnjem
prozoru
Podignite polugu brisača. Odvojite
metlicu brisača kao što je prikazano
na slici i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.
Halogenska prednja svjetla Halogena prednja svjetla s odvojenim
žaruljama za kratka i duga svjetla.
Pozicijska svjetla i svjetla za vožnju
po danu dizajnirana su kao svjetleće
diode (LED) i ne možete ih zamijeniti.

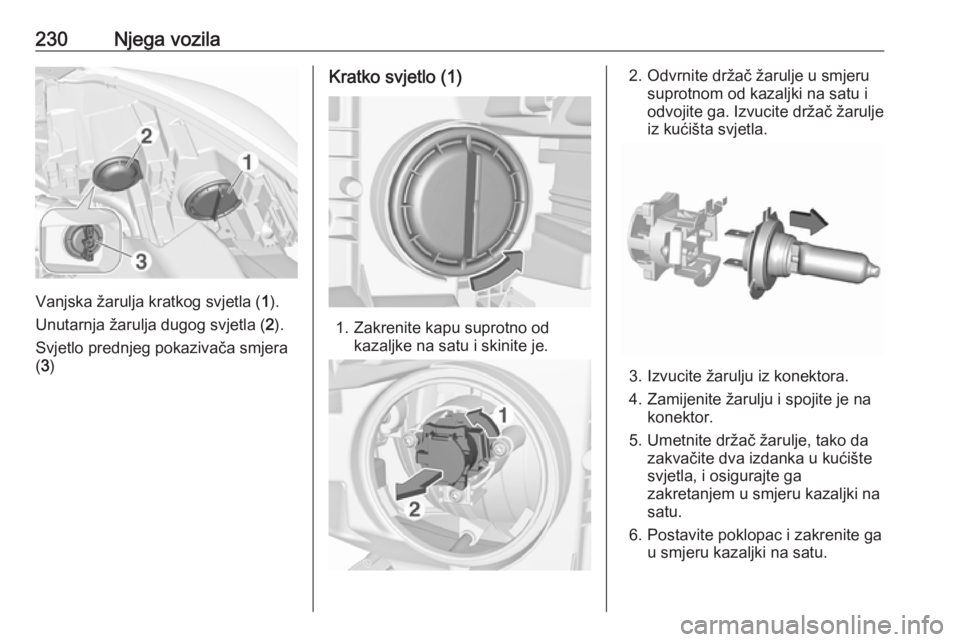

230Njega vozila
Vanjska žarulja kratkog svjetla (1).
Unutarnja žarulja dugog svjetla ( 2).
Svjetlo prednjeg pokazivača smjera
( 3 )
Kratko svjetlo (1)
1. Zakrenite kapu suprotno od
kazaljke na satu i skinite je.
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite držač žarulje
iz kućišta svjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite držač žarulje, tako da zakvačite dva izdanka u kućište
svjetla, i osigurajte ga zakretanjem u smjeru kazaljki na
satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

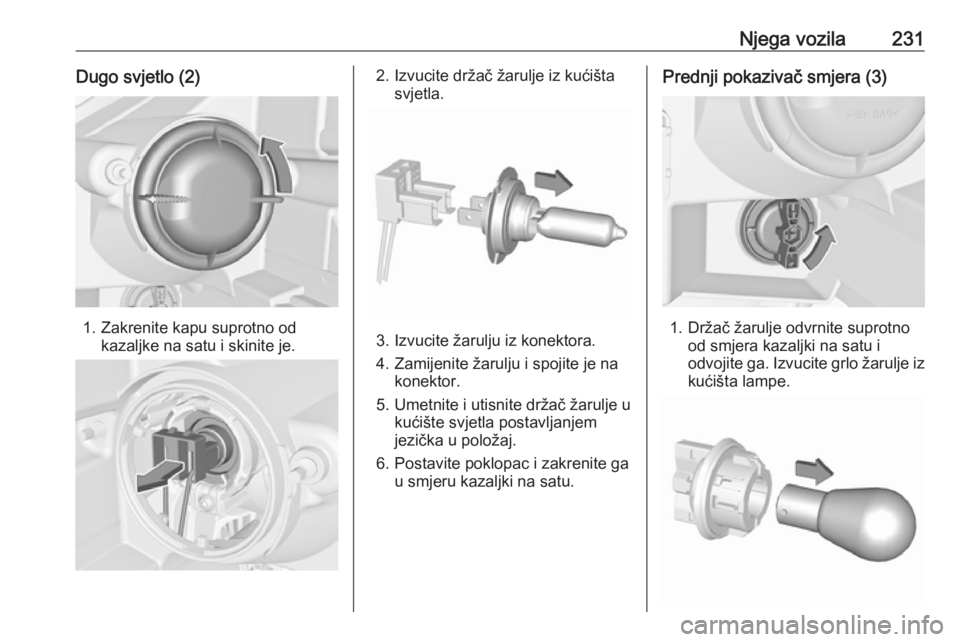

Njega vozila231Dugo svjetlo (2)
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Izvucite držač žarulje iz kućištasvjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite i utisnite držač žarulje u kućište svjetla postavljanjemjezička u položaj.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednji pokazivač smjera (3)
1. Držač žarulje odvrnite suprotnood smjera kazaljki na satu i
odvojite ga. Izvucite grlo žarulje iz
kućišta lampe.

232Njega vozila2.Izvadite žarulju iz grla okretanjem
u smjeru suprotnom od kazaljki na satu i izvucite je.
3. Zamijenite i umetnite novu žarulju
u grlo i zavrnite je u smjeru
kazaljki na satu.
4. Grlo žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
LED prednja svjetla
Kratka i duga prednja svjetla,
pozicijska svjetla, svjetla za vožnju po
danu i svjetla pokazivača smjera
dizajnirana su kao LED diode i ne
možete ih zamijeniti.
U slučaju kvara, neka vam svjetla popravi radionica.

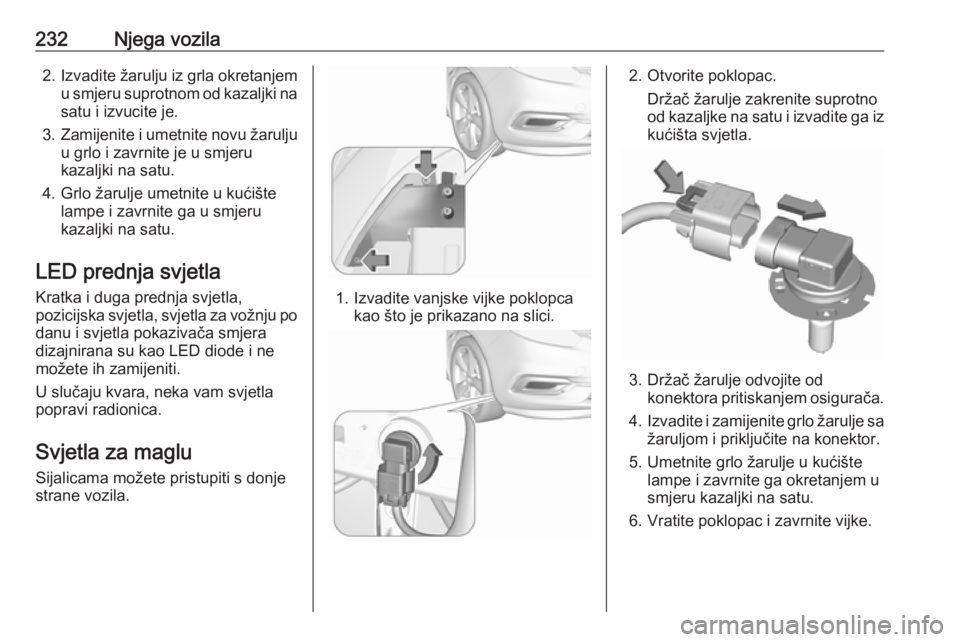

Svjetla za maglu Sijalicama možete pristupiti s donje
strane vozila.
1. Izvadite vanjske vijke poklopca kao što je prikazano na slici.
2. Otvorite poklopac.
Držač žarulje zakrenite suprotno
od kazaljke na satu i izvadite ga iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Izvadite i zamijenite grlo žarulje sa
žaruljom i priključite na konektor.
5. Umetnite grlo žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
6. Vratite poklopac i zavrnite vijke.

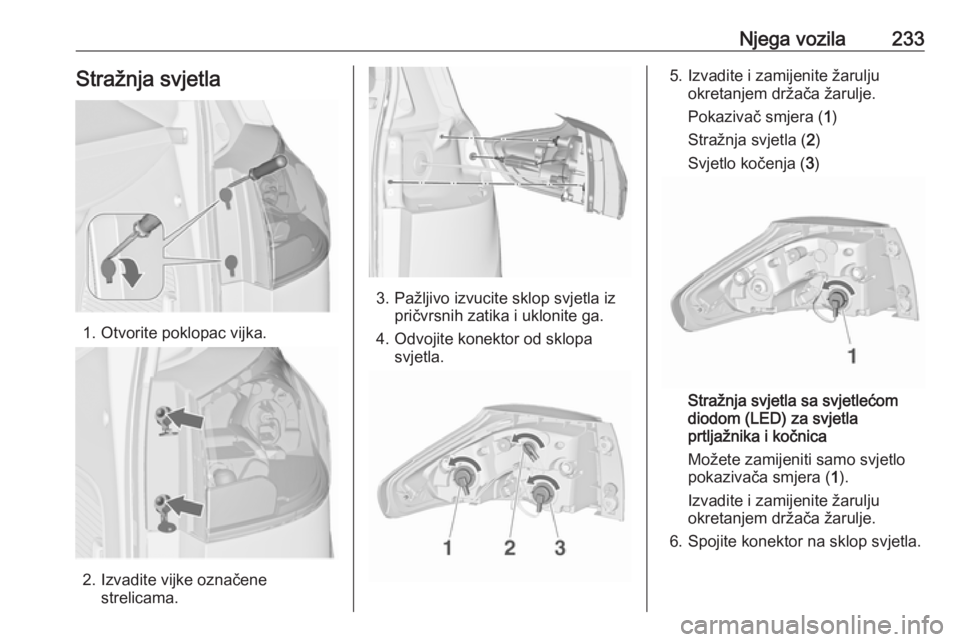

Njega vozila233Stražnja svjetla
1. Otvorite poklopac vijka.
2. Izvadite vijke označenestrelicama.
3. Pažljivo izvucite sklop svjetla izpričvrsnih zatika i uklonite ga.
4. Odvojite konektor od sklopa svjetla.
5. Izvadite i zamijenite žarulju okretanjem držača žarulje.
Pokazivač smjera ( 1)
Stražnja svjetla ( 2)
Svjetlo kočenja ( 3)
Stražnja svjetla sa svjetlećom
diodom (LED) za svjetla prtljažnika i kočnica
Možete zamijeniti samo svjetlo
pokazivača smjera ( 1).
Izvadite i zamijenite žarulju
okretanjem držača žarulje.
6. Spojite konektor na sklop svjetla.

234Njega vozila7.Postavite sklop svjetla na njegove
držače i pričvrstite sklop svjetla
pomoću vijaka.
8. Umetnite poklopac za vijke.

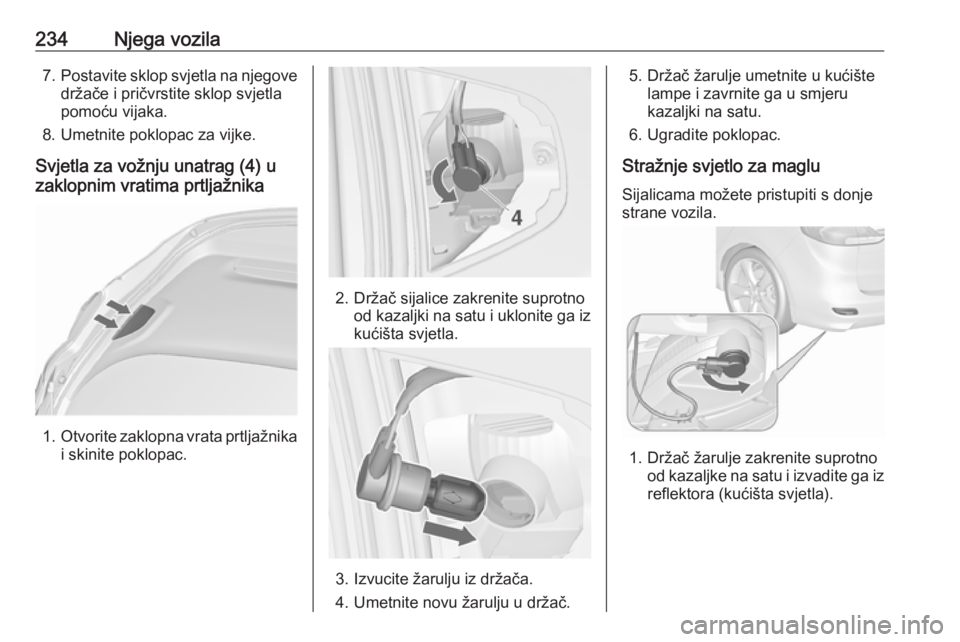

Svjetla za vožnju unatrag (4) u
zaklopnim vratima prtljažnika
1. Otvorite zaklopna vrata prtljažnika
i skinite poklopac.
2. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite poklopac.
Stražnje svjetlo za maglu
Sijalicama možete pristupiti s donje
strane vozila.
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga iz
reflektora (kućišta svjetla).

Njega vozila235
2. Odvrnite žarulju u smjerusuprotnom od kazaljki na satu i
izvadite je.
3. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Provjera žarulje
Uključite kontakt, koristite i provjerite
sva svjetla.

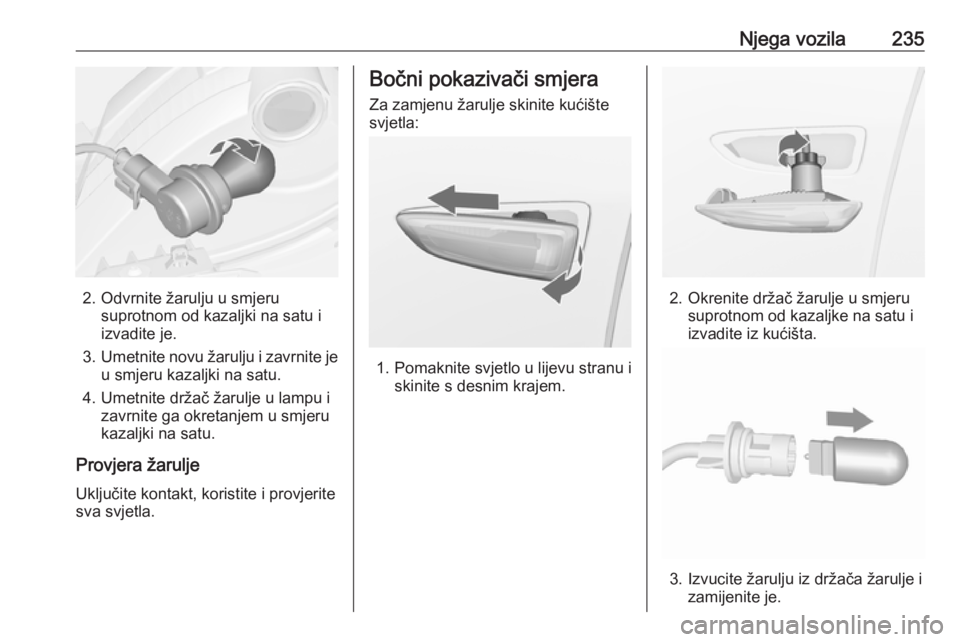

Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

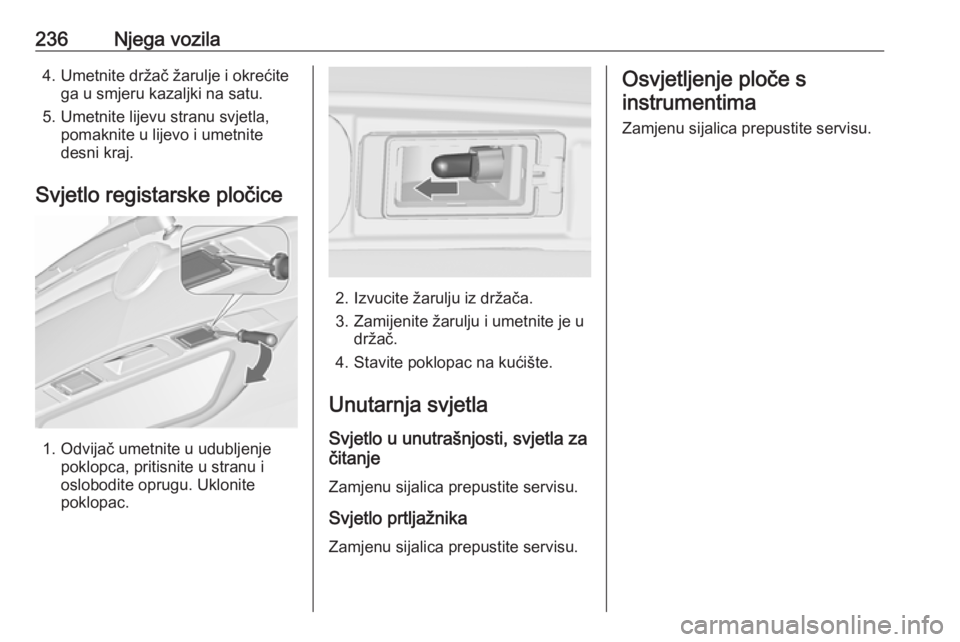

236Njega vozila4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu. Uklonite
poklopac.
2. Izvucite žarulju iz držača.
3. Zamijenite žarulju i umetnite je u držač.
4. Stavite poklopac na kućište.
Unutarnja svjetla Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite servisu.

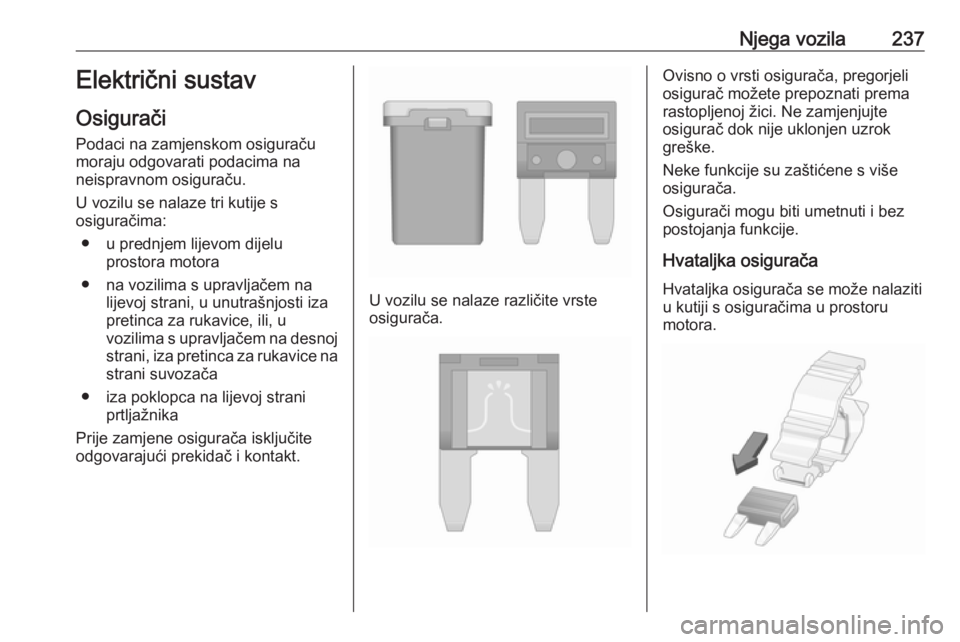

Njega vozila237Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za rukavice, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice na
strani suvozača
● iza poklopca na lijevoj strani prtljažnika
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

238Njega vozila

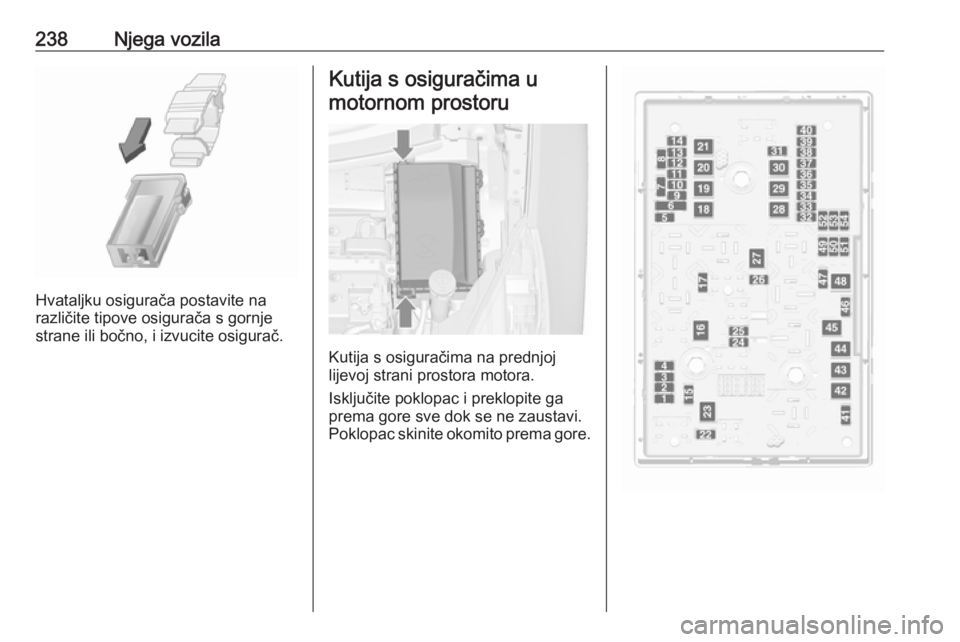

Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
