OPEL ZAFIRA C 2017.25 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri109Kilometre sayacı
Toplam kaydedilen mesafe km olarak
görüntülenir.
Seyir kilometre sayacı
Son sıfırlama işleminden sonraki
kaydedilmiş mesafeyi gösterir.
Seyir kilometre sayacı en fazla
9999 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Dört farklı seyahat için iki seyir
kilometre sayacı sayfası seçilebilir.
Dönüş sinyal kolu üzerindeki Menu
düğmesine basarak ; öğesini
seçin. Dönüş sinyali kolu üzerindeki
ayar tekerini çevirerek ;1
veya ;2'yi seçin. Her seyir
kilometre sayacı sayfası, ilgili
menüdeyken dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
birkaç saniye basılmak suretiyle ayrı
ayrı sıfırlanabilir.
Motor devir saati
Motor devrini gösterir.
Bütün viteslerde aracınızı mümkün
olduğunca düşük motor devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.

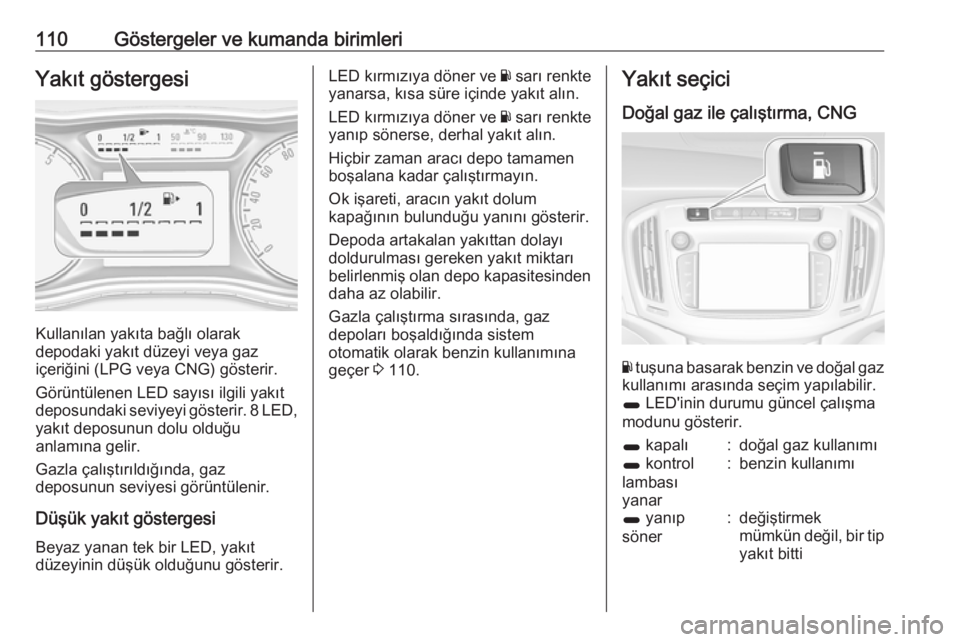

110Göstergeler ve kumanda birimleriYakıt göstergesi
Kullanılan yakıta bağlı olarak
depodaki yakıt düzeyi veya gaz
içeriğini (LPG veya CNG) gösterir.
Görüntülenen LED sayısı ilgili yakıt
deposundaki seviyeyi gösterir. 8 LED,
yakıt deposunun dolu olduğu
anlamına gelir.
Gazla çalıştırıldığında, gaz
deposunun seviyesi görüntülenir.
Düşük yakıt göstergesi
Beyaz yanan tek bir LED, yakıt
düzeyinin düşük olduğunu gösterir.
LED kırmızıya döner ve Y sarı renkte
yanarsa, kısa süre içinde yakıt alın.
LED kırmızıya döner ve Y sarı renkte
yanıp sönerse, derhal yakıt alın.
Hiçbir zaman aracı depo tamamen
boşalana kadar çalıştırmayın.
Ok işareti, aracın yakıt dolum
kapağının bulunduğu yanını gösterir.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Gazla çalıştırma sırasında, gaz
depoları boşaldığında sistem
otomatik olarak benzin kullanımına
geçer 3 110.Yakıt seçici
Doğal gaz ile çalıştırma, CNG
Y tuşuna basarak benzin ve doğal gaz
kullanımı arasında seçim yapılabilir.
1 LED'inin durumu güncel çalışma
modunu gösterir.
1 kapalı:doğal gaz kullanımı1 kontrol
lambası
yanar:benzin kullanımı1 yanıp
söner:değiştirmek
mümkün değil, bir tip
yakıt bitti

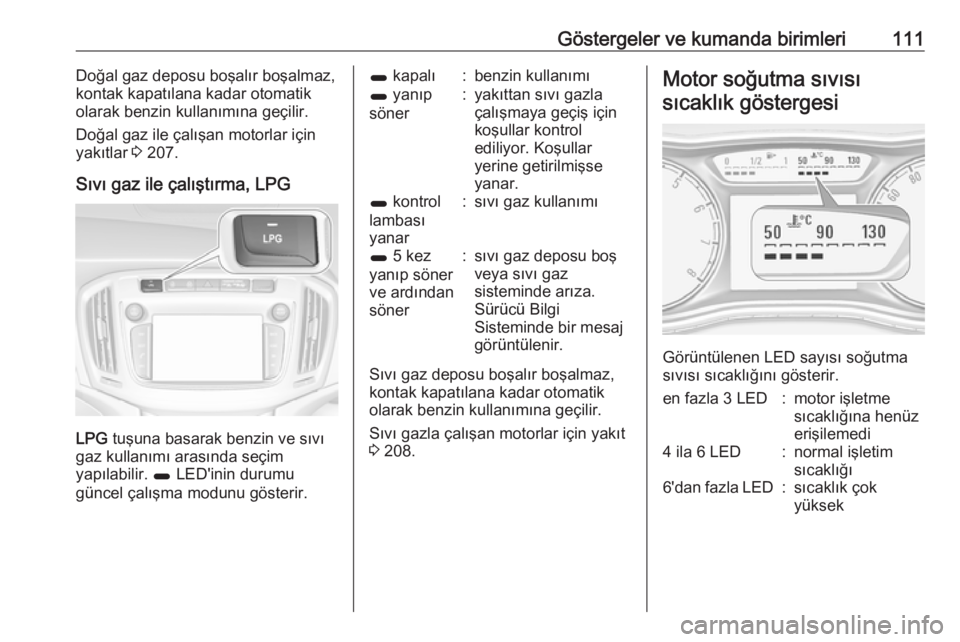

Göstergeler ve kumanda birimleri111Doğal gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Doğal gaz ile çalışan motorlar için
yakıtlar 3 207.
Sıvı gaz ile çalıştırma, LPG
LPG tuşuna basarak benzin ve sıvı
gaz kullanımı arasında seçim
yapılabilir. 1 LED'inin durumu
güncel çalışma modunu gösterir.
1 kapalı:benzin kullanımı1 yanıp
söner:yakıttan sıvı gazla
çalışmaya geçiş için
koşullar kontrol
ediliyor. Koşullar
yerine getirilmişse
yanar.1 kontrol
lambası
yanar:sıvı gaz kullanımı1 5 kez
yanıp söner
ve ardından
söner:sıvı gaz deposu boş
veya sıvı gaz
sisteminde arıza.
Sürücü Bilgi
Sisteminde bir mesaj
görüntülenir.
Sıvı gaz deposu boşalır boşalmaz,
kontak kapatılana kadar otomatik
olarak benzin kullanımına geçilir.
Sıvı gazla çalışan motorlar için yakıt
3 208.
Motor soğutma sıvısı
sıcaklık göstergesi
Görüntülenen LED sayısı soğutma
sıvısı sıcaklığını gösterir.
en fazla 3 LED:motor işletme
sıcaklığına henüz
erişilemedi4 ila 6 LED:normal işletim
sıcaklığı6'dan fazla LED:sıcaklık çok
yüksek

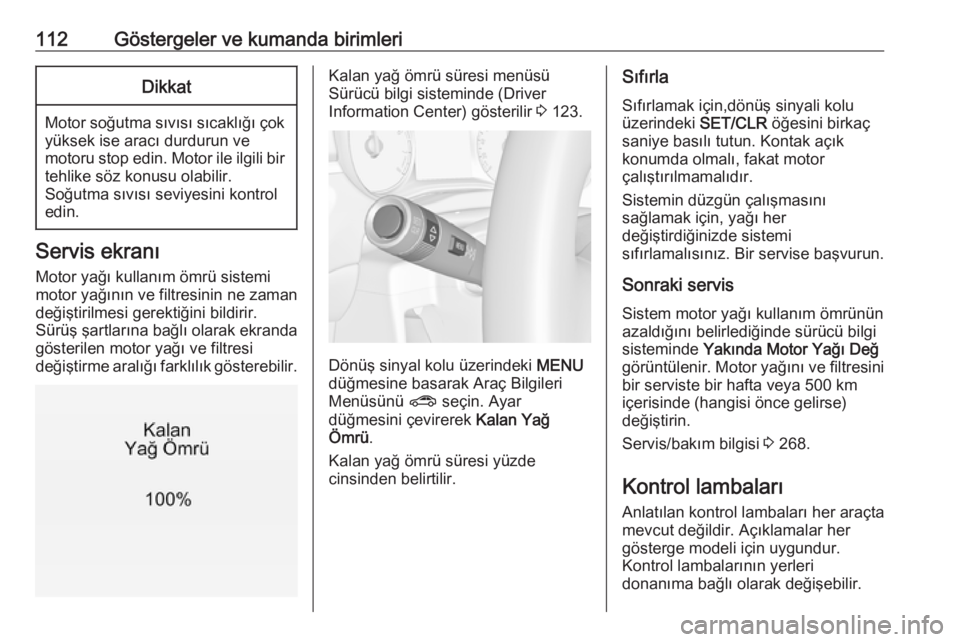

112Göstergeler ve kumanda birimleriDikkat
Motor soğutma sıvısı sıcaklığı çokyüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Kalan yağ ömrü süresi menüsü
Sürücü bilgi sisteminde (Driver
Information Center) gösterilir 3 123.
Dönüş sinyal kolu üzerindeki MENU
düğmesine basarak Araç Bilgileri
Menüsünü ? seçin. Ayar
düğmesini çevirerek Kalan Yağ
Ömrü .
Kalan yağ ömrü süresi yüzde
cinsinden belirtilir.
Sıfırla
Sıfırlamak için,dönüş sinyali kolu
üzerindeki SET/CLR öğesini birkaç
saniye basılı tutun. Kontak açık
konumda olmalı, fakat motor
çalıştırılmamalıdır.
Sistemin düzgün çalışmasını
sağlamak için, yağı her
değiştirdiğinizde sistemi
sıfırlamalısınız. Bir servise başvurun.
Sonraki servis
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Servis/bakım bilgisi 3 268.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.

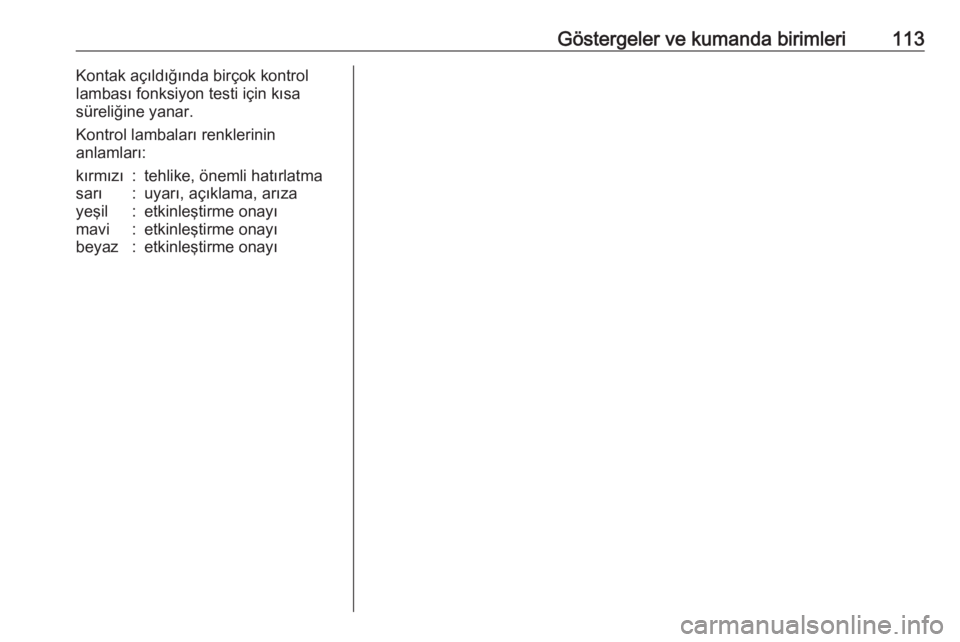

Göstergeler ve kumanda birimleri113Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.
Kontrol lambaları renklerinin
anlamları:kırmızı:tehlike, önemli hatırlatmasarı:uyarı, açıklama, arızayeşil:etkinleştirme onayımavi:etkinleştirme onayıbeyaz:etkinleştirme onayı

114Göstergeler ve kumanda birimleriGösterge panelindeki kontrol lambaları

Göstergeler ve kumanda birimleri115Genel bakışODönüş sinyali 3 115XEmniyet kemeri takma uyarısı
3 116vHava yastığı sistemi ve kemer
gerdiricileri 3 116VHava yastığının devre dışı bıra‐
kılması 3 117pŞarj sistemi 3 117ZArıza gösterge lambası 3 117RFren ve debriyaj sistemi 3 117mElektrikli park freni 3 118jElektrikli park freni arızası
3 118-Pedala basın 3 118uAnti blokaj fren sistemi (ABS)
3 118RVites değiştirme 3 119Eİzleme mesafesi 3 119cServo direksiyon 3 119)Şerit değiştirme uyarısı 3 119nElektronik Stabilite Kontrolü
kapalı 3 119bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 119kÇekiş Kontrol Sistemi kapalı
3 119!Ön ısıtma 3 119%Dizel partikül filtresi 3 120YAdBlue 3 120wLastik basıncı kontrol sistemi
3 120IMotor yağ basıncı 3 120YDüşük yakıt seviyesi 3 121dElektronik şifreli devre kesici
(immobilizer) 3 1218Dış aydınlatma 3 121CUzun hüzmeli far 3 121fUzun hüzmeli far asistanı
3 121fLED ön farlar 3 142>Sis farı 3 122rArka sis lambası 3 122mHız Sabitleme Sistemi (Cruise
control) 3 122 / Ayarlanabilir hız
sabitleyici 3 122CAyarlanabilir hız sabitleyici
3 122AÖnde araç tespit edildi 3 122LHız sınırlayıcı 3 122LTrafik işareti asistanı 3 122hKapı açık 3 122
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.

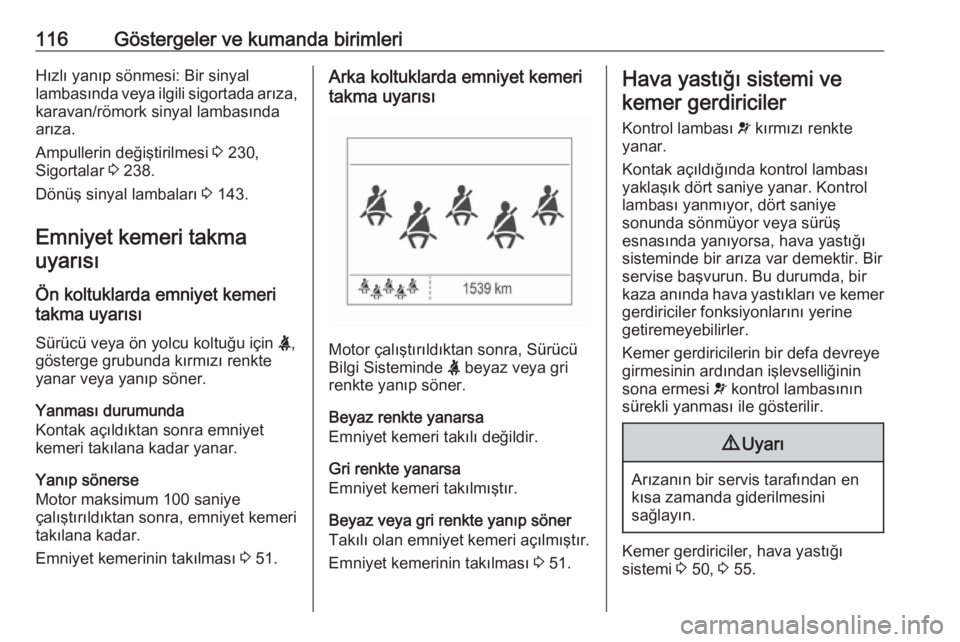

116Göstergeler ve kumanda birimleriHızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 230,
Sigortalar 3 238.
Dönüş sinyal lambaları 3 143.
Emniyet kemeri takma uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü veya ön yolcu koltuğu için X,
gösterge grubunda kırmızı renkte yanar veya yanıp söner.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra, emniyet kemeri
takılana kadar.
Emniyet kemerinin takılması 3 51.Arka koltuklarda emniyet kemeri
takma uyarısı
Motor çalıştırıldıktan sonra, Sürücü
Bilgi Sisteminde X beyaz veya gri
renkte yanıp söner.
Beyaz renkte yanarsa
Emniyet kemeri takılı değildir.
Gri renkte yanarsa
Emniyet kemeri takılmıştır.
Beyaz veya gri renkte yanıp söner
Takılı olan emniyet kemeri açılmıştır.
Emniyet kemerinin takılması 3 51.
Hava yastığı sistemi ve
kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık dört saniye yanar. Kontrol
lambası yanmıyor, dört saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 50, 3 55.

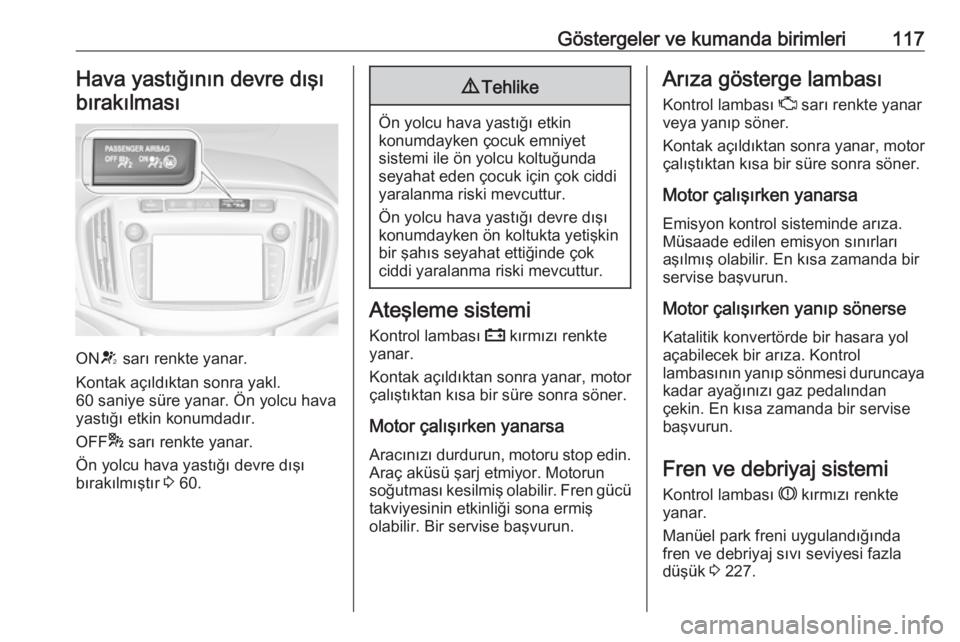

Göstergeler ve kumanda birimleri117Hava yastığının devre dışıbırakılması
ON V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava yastığı etkin konumdadır.
OFF * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 60.
9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası
Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun.
Fren ve debriyaj sistemiKontrol lambası R kırmızı renkte
yanar.
Manüel park freni uygulandığında
fren ve debriyaj sıvı seviyesi fazla
düşük 3 227.

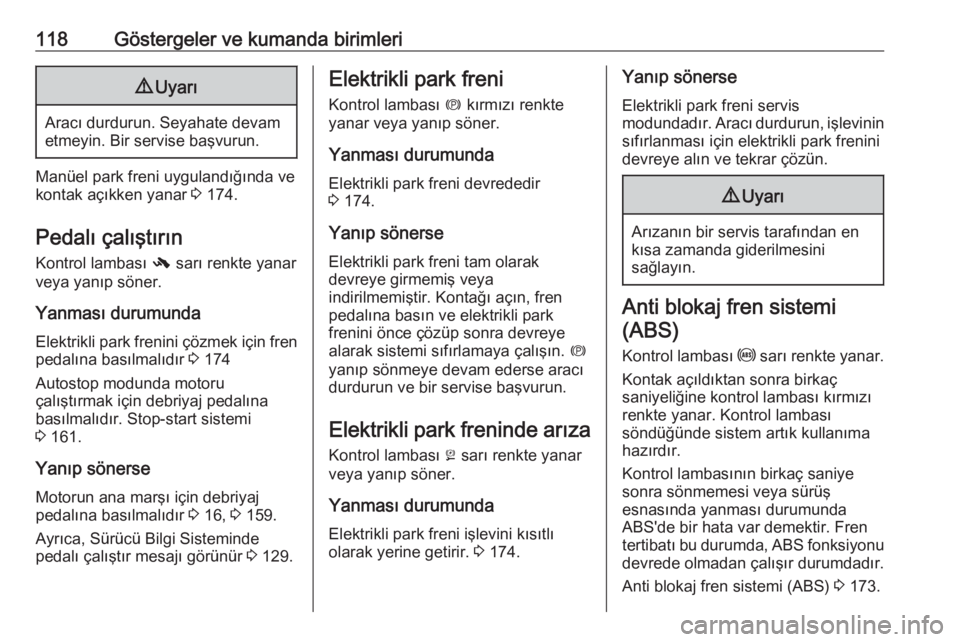

118Göstergeler ve kumanda birimleri9Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Manüel park freni uygulandığında ve
kontak açıkken yanar 3 174.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 174
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 161.
Yanıp sönerse Motorun ana marşı için debriyaj
pedalına basılmalıdır 3 16, 3 159.
Ayrıca, Sürücü Bilgi Sisteminde
pedalı çalıştır mesajı görünür 3 129.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 174.
Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 174.Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 173.
