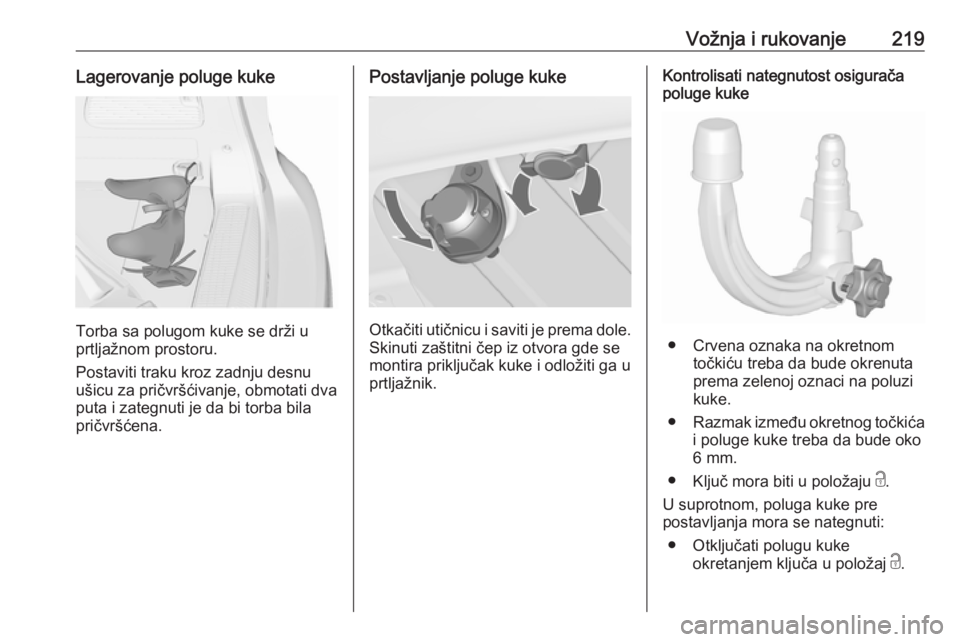

Vožnja i rukovanje219Lagerovanje poluge kuke
Torba sa polugom kuke se drži u
prtljažnom prostoru.
Postaviti traku kroz zadnju desnu ušicu za pričvršćivanje, obmotati dva
puta i zategnuti je da bi torba bila
pričvršćena.
Postavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.

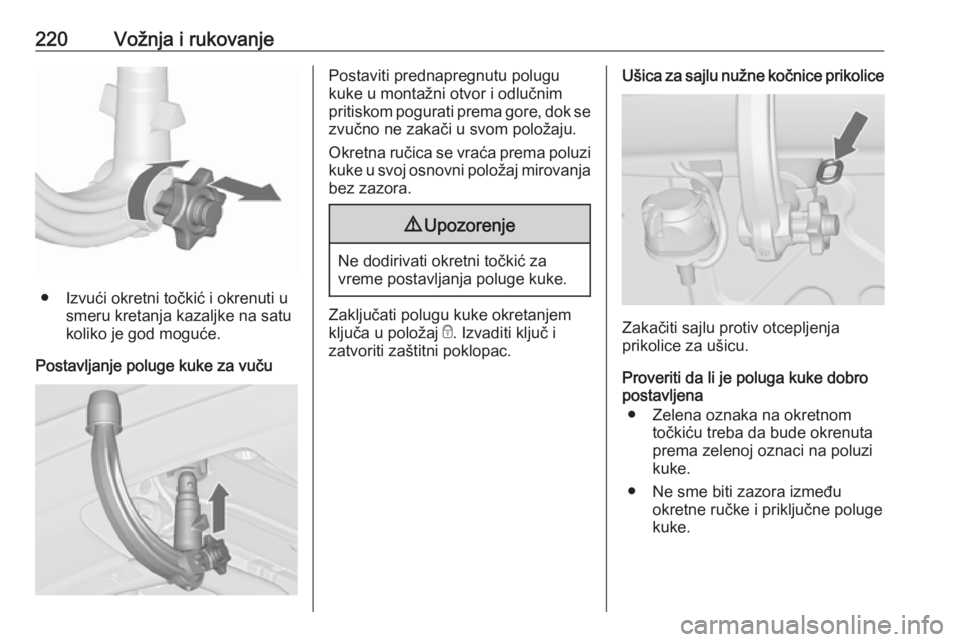

220Vožnja i rukovanje
● Izvući okretni točkić i okrenuti usmeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi
kuke u svoj osnovni položaj mirovanja bez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.

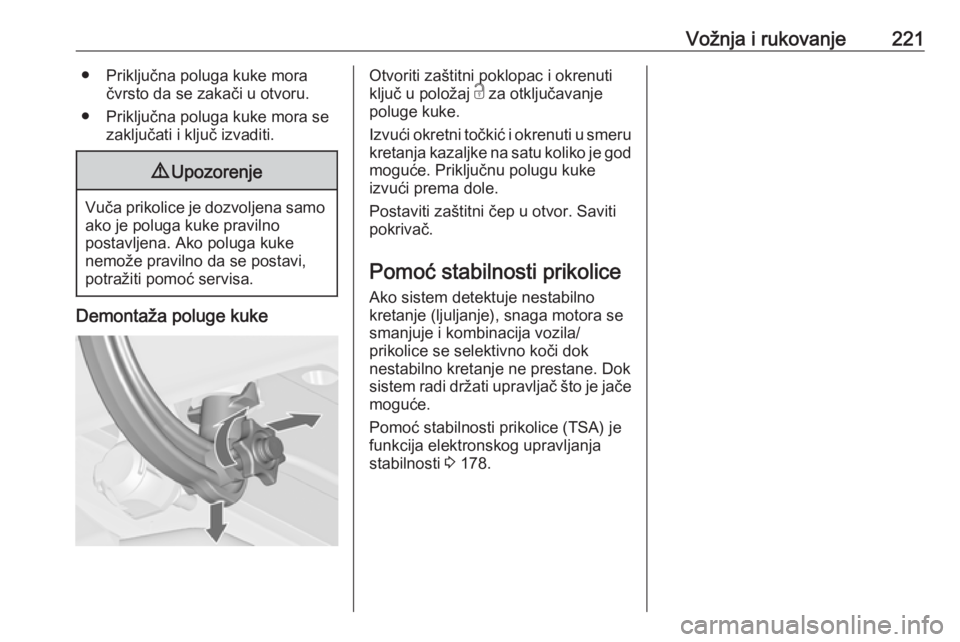

Vožnja i rukovanje221● Priključna poluga kuke moračvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija elektronskog upravljanja
stabilnosti 3 178.

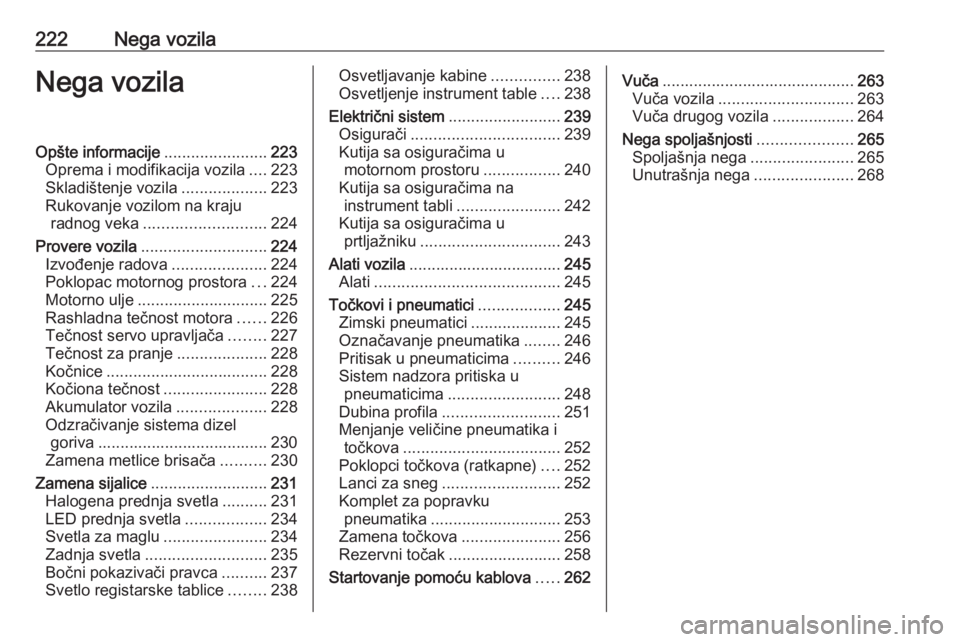

222Nega vozilaNega vozilaOpšte informacije.......................223
Oprema i modifikacija vozila ....223
Skladištenje vozila ...................223
Rukovanje vozilom na kraju radnog veka ........................... 224
Provere vozila ............................ 224
Izvođenje radova .....................224
Poklopac motornog prostora ...224
Motorno ulje ............................. 225
Rashladna tečnost motora ......226
Tečnost servo upravljača ........227
Tečnost za pranje ....................228
Kočnice .................................... 228
Kočiona tečnost .......................228
Akumulator vozila ....................228
Odzračivanje sistema dizel goriva ...................................... 230
Zamena metlice brisača ..........230
Zamena sijalice .......................... 231
Halogena prednja svetla ..........231
LED prednja svetla ..................234
Svetla za maglu .......................234
Zadnja svetla ........................... 235
Bočni pokazivači pravca ..........237
Svetlo registarske tablice ........238Osvetljavanje kabine ...............238
Osvetljenje instrument table ....238
Električni sistem .........................239
Osigurači ................................. 239
Kutija sa osiguračima u motornom prostoru .................240
Kutija sa osiguračima na instrument tabli .......................242
Kutija sa osiguračima u prtljažniku ............................... 243
Alati vozila .................................. 245
Alati ......................................... 245
Točkovi i pneumatici ..................245
Zimski pneumatici ....................245
Označavanje pneumatika ........246
Pritisak u pneumaticima ..........246
Sistem nadzora pritiska u pneumaticima ......................... 248
Dubina profila .......................... 251
Menjanje veličine pneumatika i točkova ................................... 252
Poklopci točkova (ratkapne) ....252
Lanci za sneg .......................... 252
Komplet za popravku pneumatika ............................. 253
Zamena točkova ......................256
Rezervni točak ......................... 258
Startovanje pomoću kablova .....262Vuča ........................................... 263
Vuča vozila .............................. 263
Vuča drugog vozila ..................264
Nega spoljašnjosti .....................265
Spoljašnja nega .......................265
Unutrašnja nega ......................268

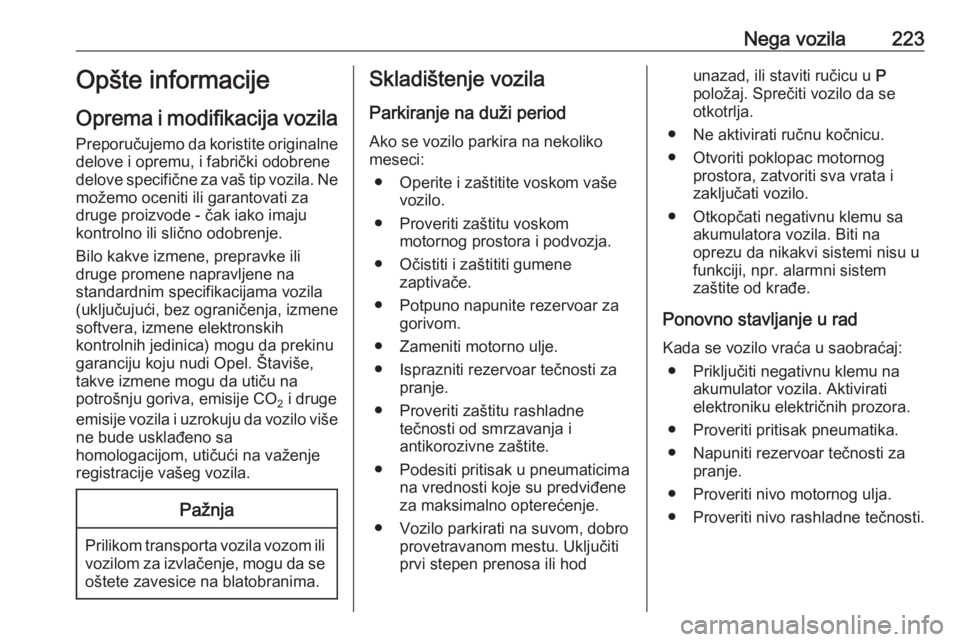

Nega vozila223Opšte informacije
Oprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila. Ne možemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Štaviše,
takve izmene mogu da utiču na
potrošnju goriva, emisije CO 2 i druge
emisije vozila i uzrokuju da vozilo više ne bude usklađeno sa
homologacijom, utičući na važenje
registracije vašeg vozila.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom motornog prostora i podvozja.
● Očistiti i zaštititi gumene zaptivače.
● Potpuno napunite rezervoar za gorivom.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj. Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u funkciji, npr. alarmni sistem
zaštite od krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.

224Nega vozila● Pošto je trajanje AdBlue tečnostiograničeno na dve godine,
tečnost treba da se zameni ako je suviše stara. Potražiti pomoć
servisne radionice.
● Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
ponovnoj upotrebi vozila na kraju
veka trajanja dostupne su na našoj
internet stranici, tamo gde se to
zahteva zakonom. Poveriti ovaj
posao samo ovlašćenom centru za reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem za paljenje koristi jako
visok napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

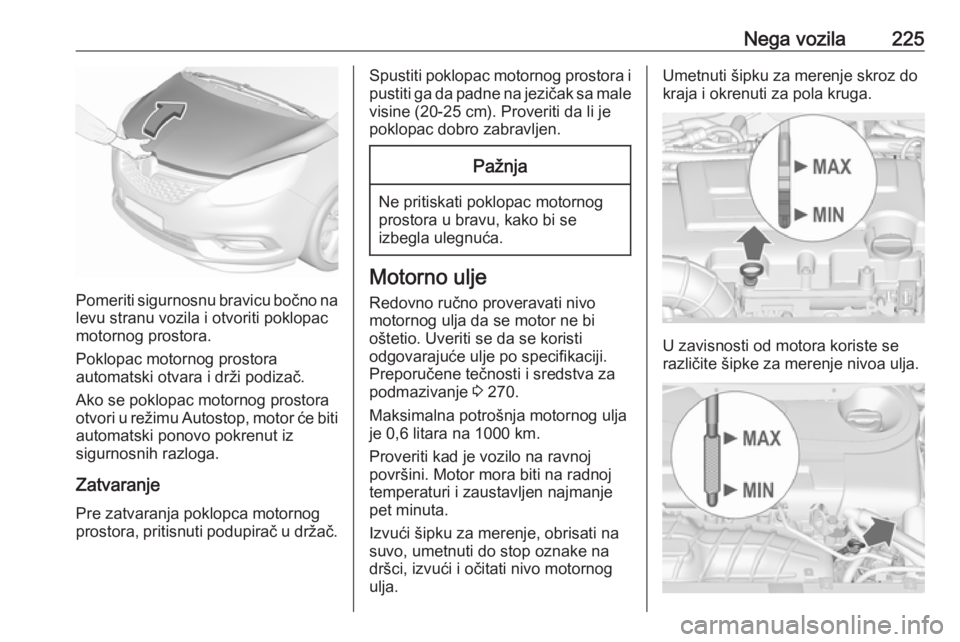

Nega vozila225
Pomeriti sigurnosnu bravicu bočno nalevu stranu vozila i otvoriti poklopac
motornog prostora.
Poklopac motornog prostora
automatski otvara i drži podizač.
Ako se poklopac motornog prostora
otvori u režimu Autostop, motor će biti
automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje
Pre zatvaranja poklopca motornog
prostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i pustiti ga da padne na jezičak sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.Pažnja
Ne pritiskati poklopac motornog
prostora u bravu, kako bi se
izbegla ulegnuća.
Motorno ulje
Redovno ručno proveravati nivo
motornog ulja da se motor ne bi
oštetio. Uveriti se da se koristi
odgovarajuće ulje po specifikaciji.
Preporučene tečnosti i sredstva za
podmazivanje 3 270.
Maksimalna potrošnja motornog ulja je 0,6 litara na 1000 km.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
pet minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Umetnuti šipku za merenje skroz do
kraja i okrenuti za pola kruga.
U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.

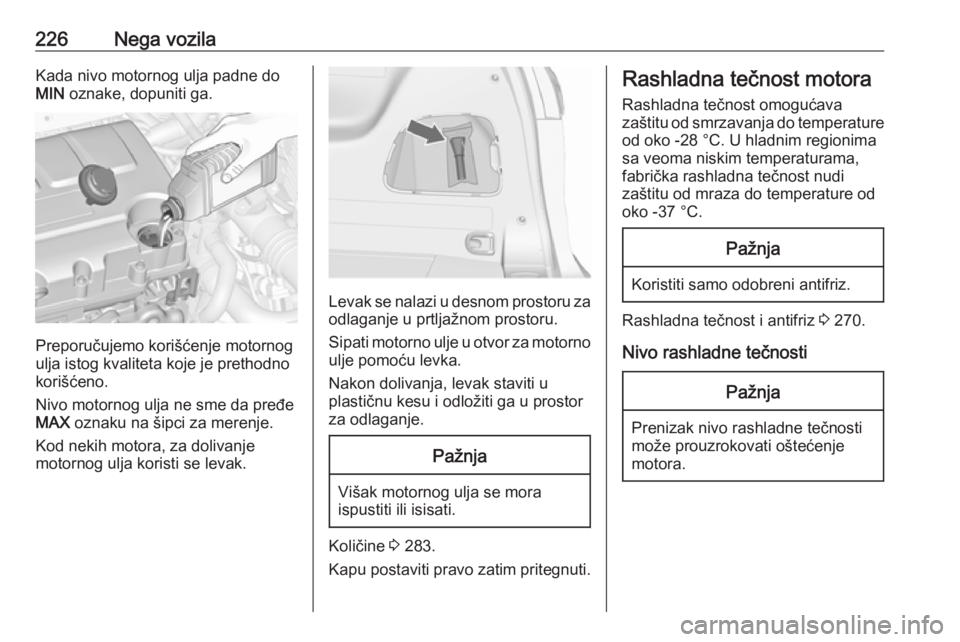

226Nega vozilaKada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Preporučujemo korišćenje motornog
ulja istog kvaliteta koje je prethodno
korišćeno.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.
Kod nekih motora, za dolivanje
motornog ulja koristi se levak.
Levak se nalazi u desnom prostoru za odlaganje u prtljažnom prostoru.
Sipati motorno ulje u otvor za motorno
ulje pomoću levka.
Nakon dolivanja, levak staviti u
plastičnu kesu i odložiti ga u prostor
za odlaganje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Količine 3 283.
Kapu postaviti pravo zatim pritegnuti.
Rashladna tečnost motora
Rashladna tečnost omogućava
zaštitu od smrzavanja do temperature
od oko -28 °C. U hladnim regionima
sa veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperature od
oko -37 °C.Pažnja
Koristiti samo odobreni antifriz.
Rashladna tečnost i antifriz 3 270.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.

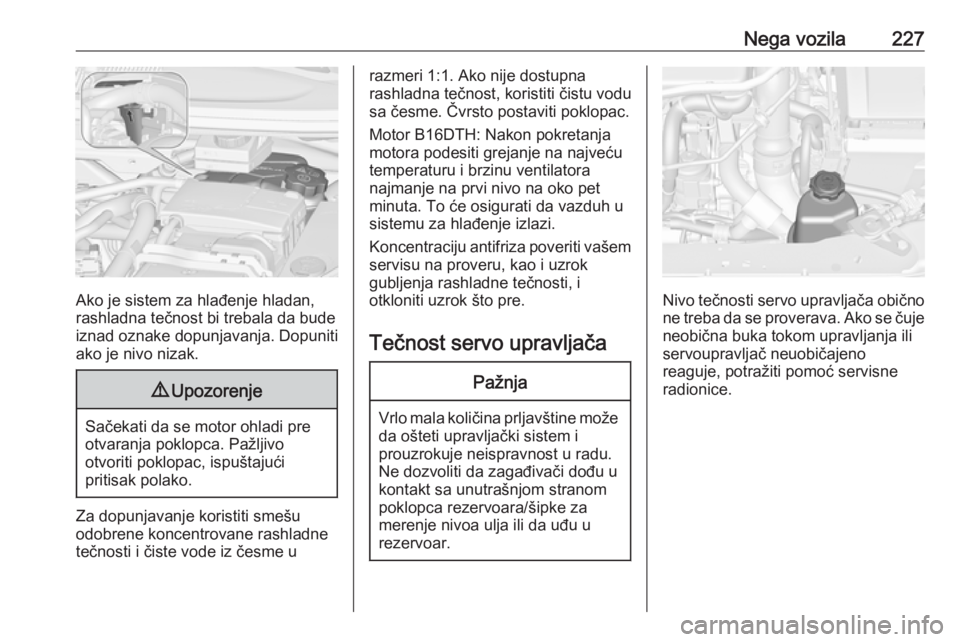

Nega vozila227
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
odobrene koncentrovane rashladne
tečnosti i čiste vode iz česme u
razmeri 1:1. Ako nije dostupna
rashladna tečnost, koristiti čistu vodu
sa česme. Čvrsto postaviti poklopac.
Motor B16DTH: Nakon pokretanja
motora podesiti grejanje na najveću
temperaturu i brzinu ventilatora
najmanje na prvi nivo na oko pet
minuta. To će osigurati da vazduh u
sistemu za hlađenje izlazi.
Koncentraciju antifriza poveriti vašem
servisu na proveru, kao i uzrok
gubljenja rashladne tečnosti, i
otkloniti uzrok što pre.
Tečnost servo upravljačaPažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara/šipke za
merenje nivoa ulja ili da uđu u
rezervoar.
Nivo tečnosti servo upravljača obično ne treba da se proverava. Ako se čuje
neobična buka tokom upravljanja ili
servoupravljač neuobičajeno
reaguje, potražiti pomoć servisne
radionice.

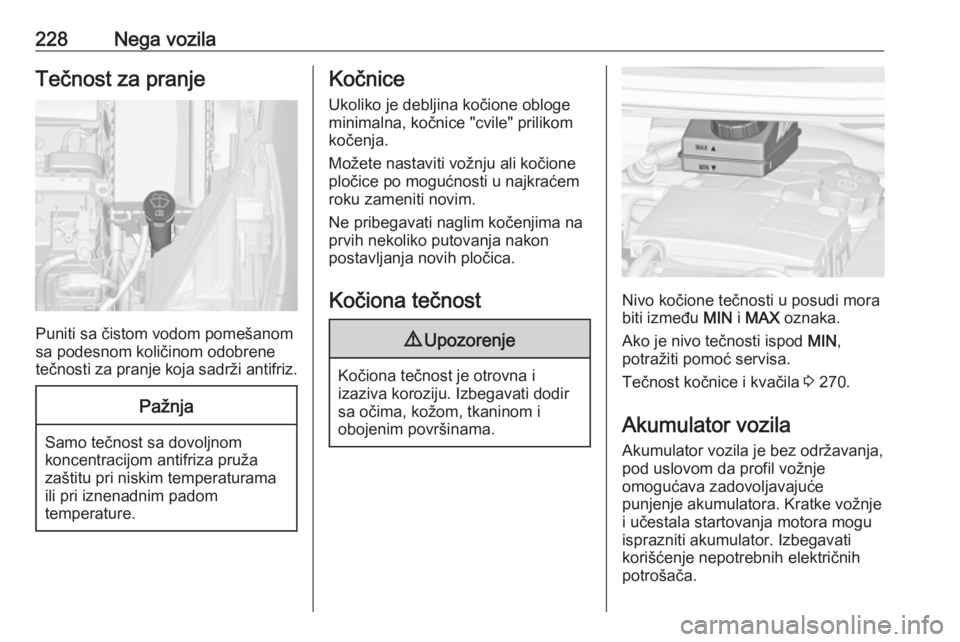

228Nega vozilaTečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom odobrene
tečnosti za pranje koja sadrži antifriz.
Pažnja
Samo tečnost sa dovoljnom
koncentracijom antifriza pruža
zaštitu pri niskim temperaturama
ili pri iznenadnim padom
temperature.
Kočnice
Ukoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju ali kočione
pločice po mogućnosti u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 270.
Akumulator vozila
Akumulator vozila je bez održavanja,
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
