OPEL ZAFIRA C 2017.5 Betriebsanleitung (in German)

Stauraum99Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeugemit Dachreling. Die Dachlast
setzt sich aus den Gewichten des Dachgepäckträgers und der
Ladung zusammen

100Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente .........................101
Lenkradeinstellung ..................101
Fernbedienung am Lenkrad ....101
Lenkradheizung .......................101
Hupe ........................................ 102
Scheibenwischer und Waschanlage .......................... 102
Heckscheibenwischer und Waschanlage .......................... 103
Außentemperatur ....................104
Uhr ........................................... 105
Zubehörsteckdosen .................106
Zigarettenanzünder .................107
Ascher ..................................... 107
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............108
Instrument ............................... 108
Tachometer ............................. 108
Kilometerzähler .......................108
Tageskilometerzähler ..............108
Drehzahlmesser ......................109
Kraftstoffanzeige .....................109
Kraftstoffwahltaste ...................110
Kühlmitteltemperaturanzeige ...111Serviceanzeige ........................111
Kontrollleuchten .......................112
Blinker ..................................... 114
Sicherheitsgurt anlegen ...........115
Airbag-System, Gurtstraffer .....115
Airbagabschaltung ...................116
Generator ................................ 116
Abgas ...................................... 116
Bremssystem, Kupplungssystem ...................116
Pedal betätigen .......................117
Elektrische Parkbremse ..........117
Störung der elektrischen Parkbremse ............................ 117
Antiblockiersystem ..................117
Gangwechsel ........................... 118
Lenkunterstützung ...................118
Fahrzeugabstand ....................118
Spurverlassenswarnung ..........118
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 118
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................118
Traktionskontrolle ausgeschaltet ......................... 118
Vorglühen ................................ 119
Diesel-Partikelfilter ..................119
AdBlue ..................................... 119Reifendruck-Kontrollsystem ....119
Motoröldruck ............................ 119
Kraftstoffmangel ......................120
Wegfahrsperre ......................... 120
Außenbeleuchtung ..................120
Fernlicht ................................... 120
Fernlichtassistent ....................120
LED-Scheinwerfer ...................120
Nebelleuchten ......................... 120
Nebelschlussleuchte ...............120
Geschwindigkeitsregler ...........121
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 121
Erkennung vorausfahrendes Fahrzeug ................................ 121
Geschwindigkeitsbegrenzer ....121
Verkehrszeichen-Assistent ......121
Tür offen .................................. 121
Info-Displays .............................. 122
Driver Information Center ........122
Info-Display ............................. 126
Fahrzeugmeldungen ..................129
Warn- und Signaltöne ..............129
Batteriespannung ....................130
Personalisierung ........................130
Fahrzeugpersonalisierung .......130
Telematik-Service ......................134
OnStar ..................................... 134

Instrumente, Bedienelemente101Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Fahrerassistenzsysteme 3 182.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED in der Taste angezeigt.

102Instrumente, BedienelementeDie empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die ande‐ ren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 162.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen
drehen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehen

Instrumente, Bedienelemente103Einstellbare Empfindlichkeit des
Regensensors
Wischerhebel in Position INT.
Zum Einstellen der Empfindlichkeit
des Regensensors das Einstellräd‐
chen drehen.
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐ scheibe und steuert automatisch die
Frequenz und Geschwindigkeit des
Scheibenwischers.
Nach einer Inaktivitätsphase von 20
Sekunden ohne Wischaktivität
kehren die Wischerarme leicht nach
unten in die Parkstellung zurück.
Sensor frei von Staub, Schmutz und Eis halten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Waschflüssigkeit 3 233
Heckscheibenwischer und Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:Aus

104Instrumente, Bedienelemente
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe
einschalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden.
Fahrzeugpersonalisierung 3 130.
Bei zu niedrigem Flüssigkeitsstand
wird die Heckscheiben-Waschanlage
ausgeschaltet.
Außentemperatur
Die Abbildung zeigt das Display „R
4.0 IntelliLink“.
Die Abbildung zeigt das Display „Navi
950“.
Ein Temperaturabfall wird sofort
angezeigt, ein Temperaturanstieg mit Verzögerung.

Instrumente, Bedienelemente105Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
Je nach Fahrzeugkonfiguration ist
das
● Display „R 4.0 IntelliLink“ oder das
● Display „Navi 950“
verfügbar.
R 4.0 IntelliLink
; drücken und dann Einstellungen
anwählen.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu‐ zeigen.
Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Bildschirm-Schaltflä‐
che 12 h bzw. 24 h tippen.
Datumsformat einstellen
Zum Festlegen des gewünschten
Datumformats Datumsformat
einstellen anklicken und im Unter‐
menü aus den verfügbaren Möglich‐
keiten wählen.
Auto Set
Um auszuwählen, ob Uhrzeit und Datum automatisch oder manuell eingestellt werden sollen, Auto Set
anwählen.
Zum automatischen Einstellen von
Uhrzeit und Datum Ein – RDS anwäh‐
len.
Zum manuellen Einstellen von
Uhrzeit und Datum Aus – manuell
anwählen. Wenn Auto Set auf Aus –
manuell eingestellt ist, können die
Untermenüpunkte Uhrzeit einstellen
und Datum einstellen genutzt
werden.
Uhrzeit und Datum einstellen
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen oder Datum einstellen
anwählen.
Zum Korrigieren der Einstellungen +
und - antippen.
Navi 950
HOME drücken. Einstellungen und
dann Datum und Uhrzeit auswählen.
Automatische Uhrzeiteinstellung
Das System empfängt kontinuierlich
Informationen zur aktuellen Uhrzeit
und zum aktuellen Datum.

106Instrumente, BedienelementeWenn die Uhrzeit- und Datumsein‐
stellungen automatisch aktualisiert
werden sollen, RDS-Zeit-
Synchronisation aktivieren.
Um die Uhrzeit und das Datum manu‐ ell einzustellen, RDS-Zeit-
Synchronisation deaktivieren.
Uhrzeit einstellen
Zeit einstellen auswählen, um die
Uhrzeit einzustellen.
Die Einstellungen wie gewünscht
anpassen.
Datum einstellen
Datum einstellen auswählen, um das
Datum einzustellen. Die Einstellun‐
gen wie gewünscht anpassen.
Uhrzeitformat
Mit Zeitformat einstellen das
gewünschte Zeitformat auswählen. Ein Untermenü wird angezeigt. 12
Stunden oder 24 Stunden aktivieren.
Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der vorderen Konsole.
Die Abdeckung nach unten klappen.
Weitere 12-Volt-Zubehörsteckdose
befinden sich in der hinteren Konsole
und an der linken Seitenwand im
Laderaum.

Instrumente, Bedienelemente107Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 162.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole. Die Abde‐
ckung nach unten klappen.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

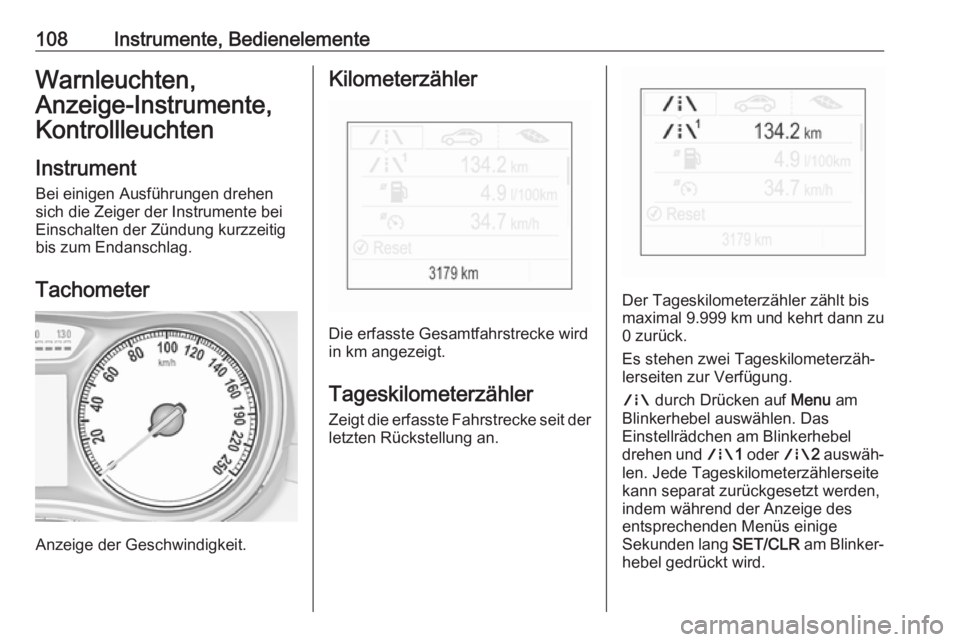

108Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Zeigt die erfasste Fahrstrecke seit der letzten Rückstellung an.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden, indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
