OPEL ZAFIRA C 2017.5 Betriebsanleitung (in German)

Fahrzeugwartung239Vordere Blinkleuchte (3)
1. Lampenfassung durch Drehennach links lösen. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
2. Die Lampe linksherum drehen und ziehen, um sie aus der
Lampenfassung zu entfernen.
3. Die Lampe ersetzen und die neue
Lampe rechtsherum in die
Fassung drehen.
4. Die Lampenfassung in das Reflektorgehäuse setzen und
rechtsherum drehen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das Tages‐
fahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Nebelleuchten
Die Lampen sind von unterhalb des Fahrzeugs zugänglich.
1. Die äußeren Schrauben der Abdeckung wie in der Abbildung
gezeigt entfernen.

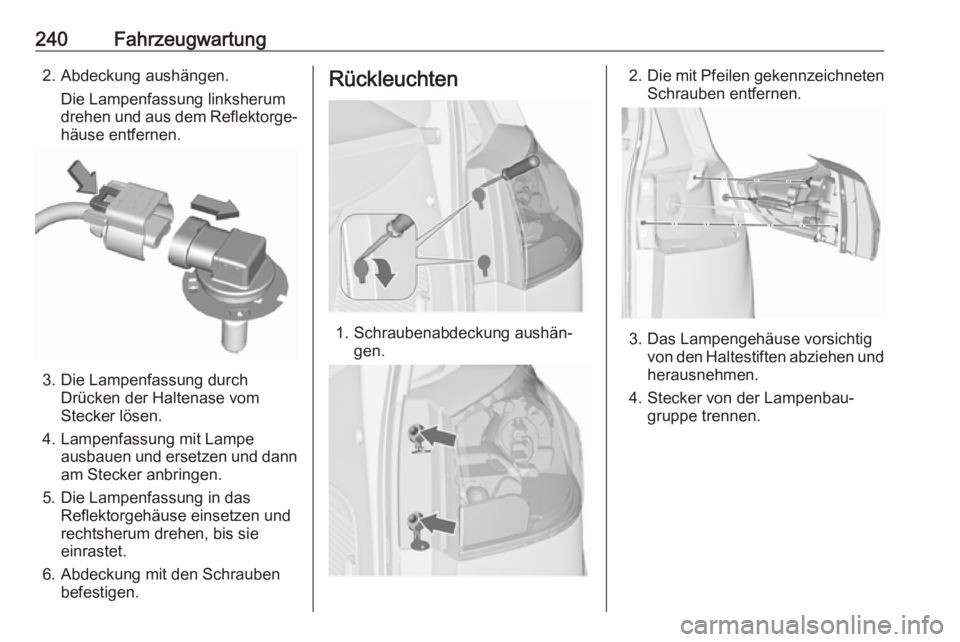

240Fahrzeugwartung2. Abdeckung aushängen.Die Lampenfassung linksherum
drehen und aus dem Reflektorge‐ häuse entfernen.
3. Die Lampenfassung durch Drücken der Haltenase vom
Stecker lösen.
4. Lampenfassung mit Lampe ausbauen und ersetzen und dann
am Stecker anbringen.
5. Die Lampenfassung in das Reflektorgehäuse einsetzen und
rechtsherum drehen, bis sie
einrastet.
6. Abdeckung mit den Schrauben befestigen.
Rückleuchten
1. Schraubenabdeckung aushän‐gen.
2.Die mit Pfeilen gekennzeichneten
Schrauben entfernen.
3. Das Lampengehäuse vorsichtig von den Haltestiften abziehen undherausnehmen.
4. Stecker von der Lampenbau‐ gruppe trennen.

Fahrzeugwartung241

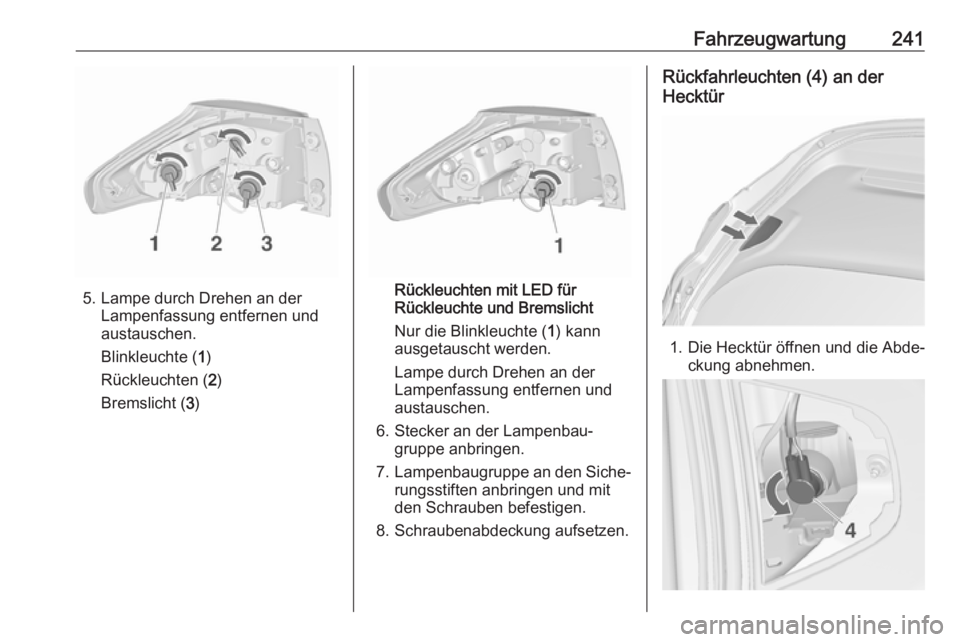

5. Lampe durch Drehen an derLampenfassung entfernen und
austauschen.
Blinkleuchte ( 1)
Rückleuchten ( 2)
Bremslicht ( 3)Rückleuchten mit LED für
Rückleuchte und Bremslicht
Nur die Blinkleuchte ( 1) kann
ausgetauscht werden.
Lampe durch Drehen an der
Lampenfassung entfernen und
austauschen.
6. Stecker an der Lampenbau‐ gruppe anbringen.
7. Lampenbaugruppe an den Siche‐
rungsstiften anbringen und mit
den Schrauben befestigen.
8. Schraubenabdeckung aufsetzen.
Rückfahrleuchten (4) an der
Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung abnehmen.

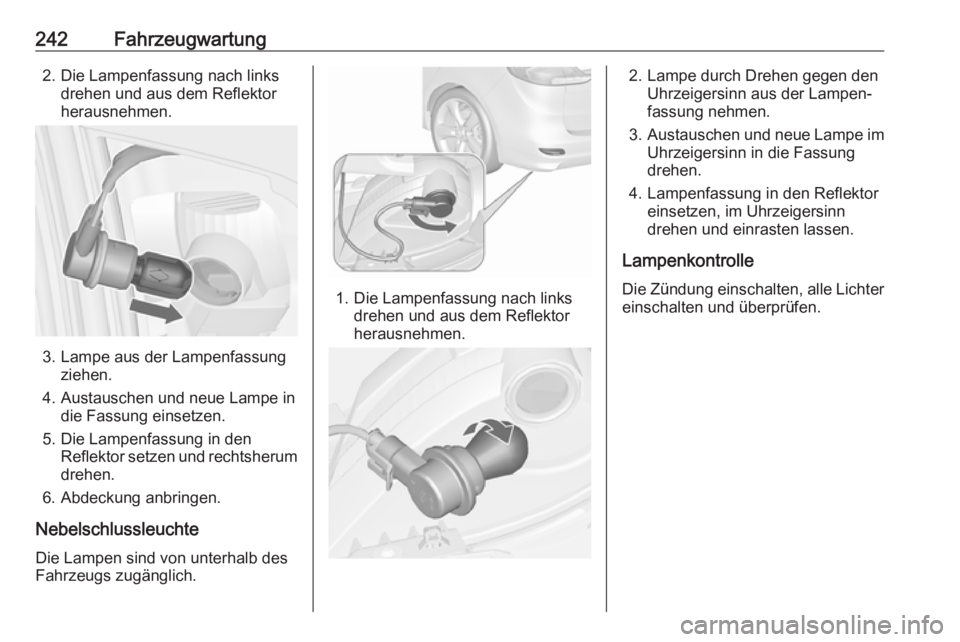

242Fahrzeugwartung2. Die Lampenfassung nach linksdrehen und aus dem Reflektor
herausnehmen.
3. Lampe aus der Lampenfassung ziehen.
4. Austauschen und neue Lampe in die Fassung einsetzen.
5. Die Lampenfassung in den Reflektor setzen und rechtsherum
drehen.
6. Abdeckung anbringen.
Nebelschlussleuchte
Die Lampen sind von unterhalb des Fahrzeugs zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor
herausnehmen.
2. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
3. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung
drehen.
4. Lampenfassung in den Reflektor einsetzen, im Uhrzeigersinn
drehen und einrasten lassen.
Lampenkontrolle Die Zündung einschalten, alle Lichter
einschalten und überprüfen.

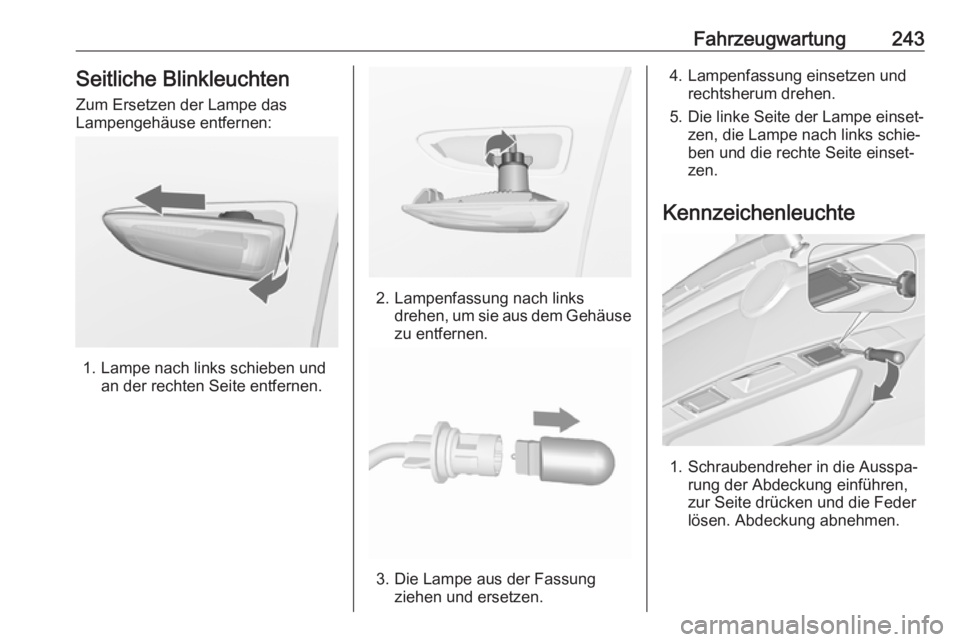

Fahrzeugwartung243Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung nach linksdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen. Abdeckung abnehmen.

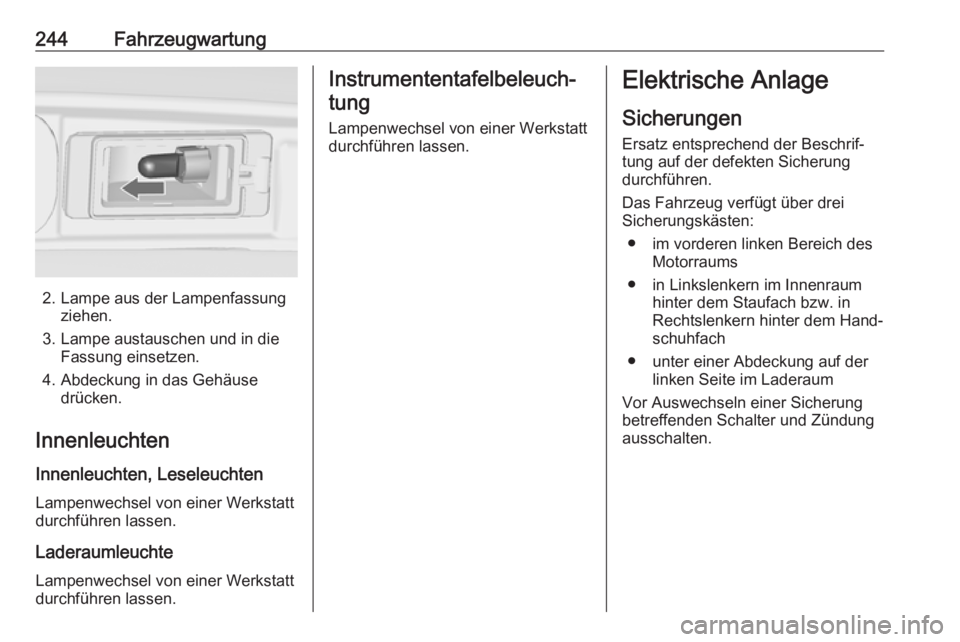

244Fahrzeugwartung
2. Lampe aus der Lampenfassungziehen.
3. Lampe austauschen und in die Fassung einsetzen.
4. Abdeckung in das Gehäuse drücken.
Innenleuchten Innenleuchten, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐
schuhfach
● unter einer Abdeckung auf der linken Seite im Laderaum
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.

Fahrzeugwartung245

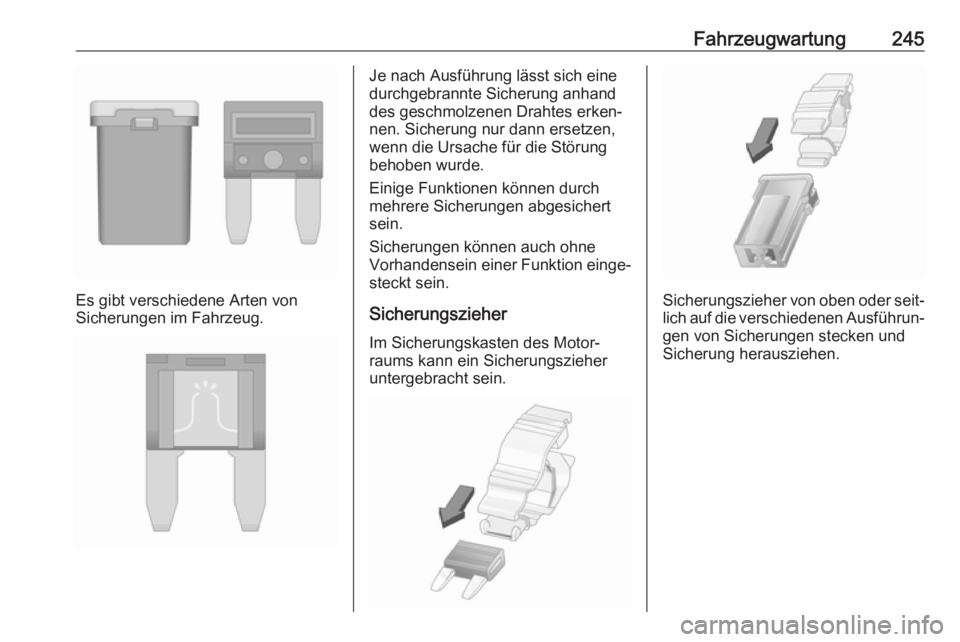

Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher
untergebracht sein.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.

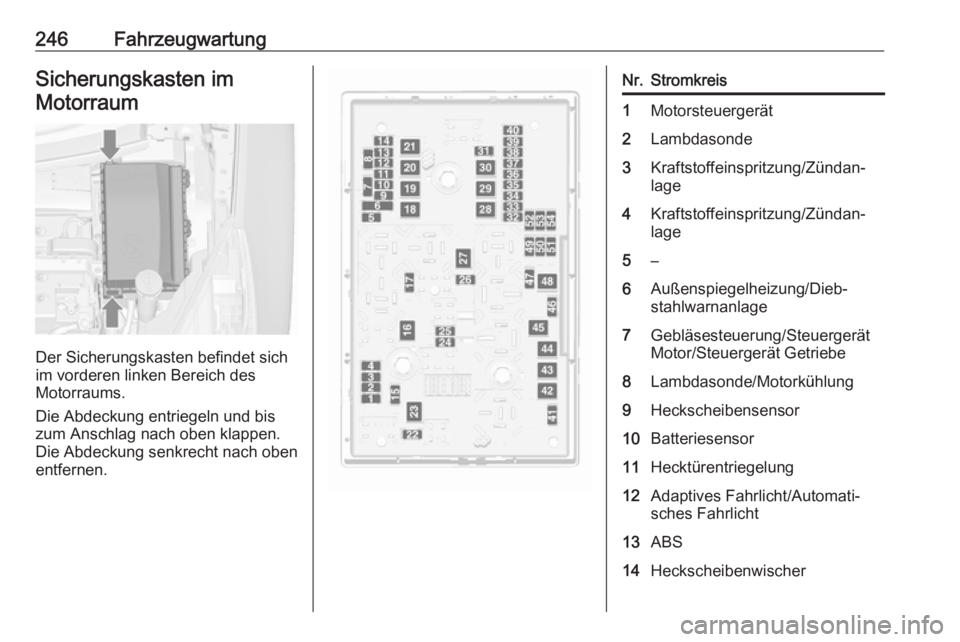

246FahrzeugwartungSicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung/Zündan‐
lage4Kraftstoffeinspritzung/Zündan‐
lage5–6Außenspiegelheizung/Dieb‐
stahlwarnanlage7Gebläsesteuerung/Steuergerät
Motor/Steuergerät Getriebe8Lambdasonde/Motorkühlung9Heckscheibensensor10Batteriesensor11Hecktürentriegelung12Adaptives Fahrlicht/Automati‐
sches Fahrlicht13ABS14Heckscheibenwischer

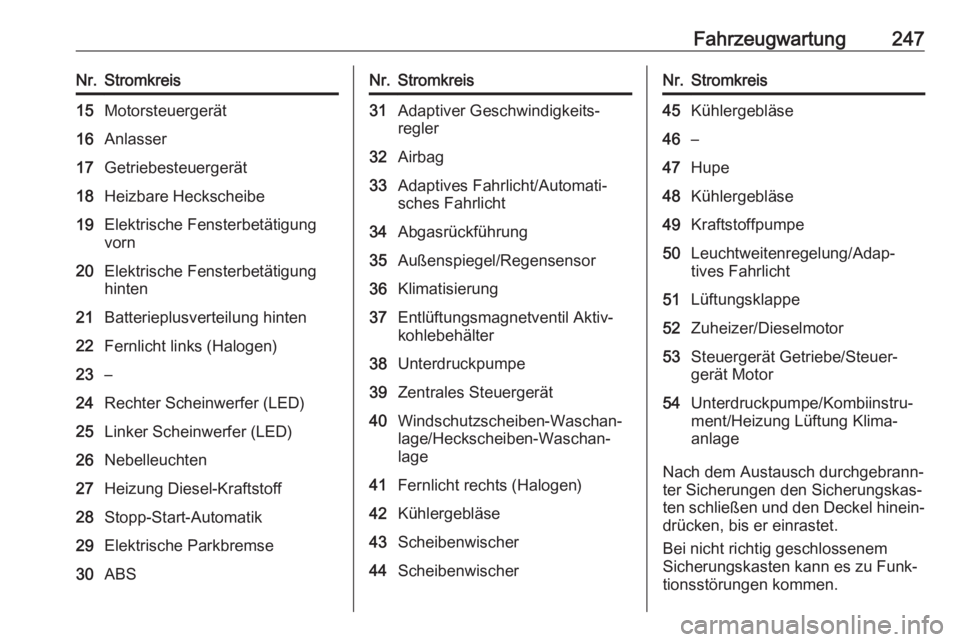

Fahrzeugwartung247Nr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Batterieplusverteilung hinten22Fernlicht links (Halogen)23–24Rechter Scheinwerfer (LED)25Linker Scheinwerfer (LED)26Nebelleuchten27Heizung Diesel-Kraftstoff28Stopp-Start-Automatik29Elektrische Parkbremse30ABSNr.Stromkreis31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht/Automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel/Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Windschutzscheiben-Waschan‐
lage/Heckscheiben-Waschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44ScheibenwischerNr.Stromkreis45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung/Adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer/Dieselmotor53Steuergerät Getriebe/Steuer‐
gerät Motor54Unterdruckpumpe/Kombiinstru‐
ment/Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐
drücken, bis er einrastet.
Bei nicht richtig geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

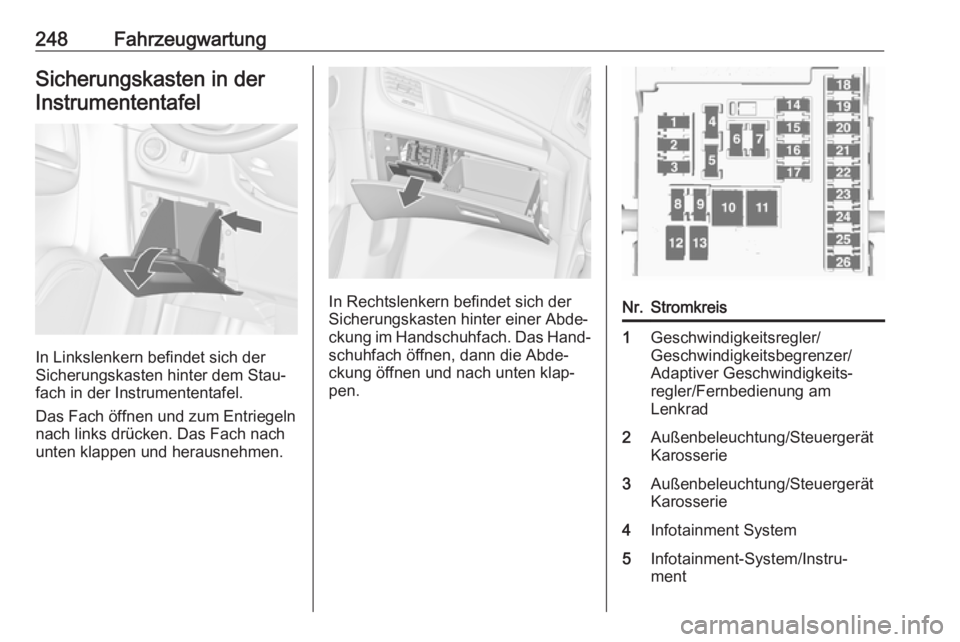

248FahrzeugwartungSicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der
Sicherungskasten hinter dem Stau‐
fach in der Instrumententafel.
Das Fach öffnen und zum Entriegeln
nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
Nr.Stromkreis1Geschwindigkeitsregler/
Geschwindigkeitsbegrenzer/
Adaptiver Geschwindigkeits‐
regler/Fernbedienung am
Lenkrad2Außenbeleuchtung/Steuergerät
Karosserie3Außenbeleuchtung/Steuergerät
Karosserie4Infotainment System5Infotainment-System/Instru‐
ment
