OPEL ZAFIRA C 2017.5 Instruksjonsbok

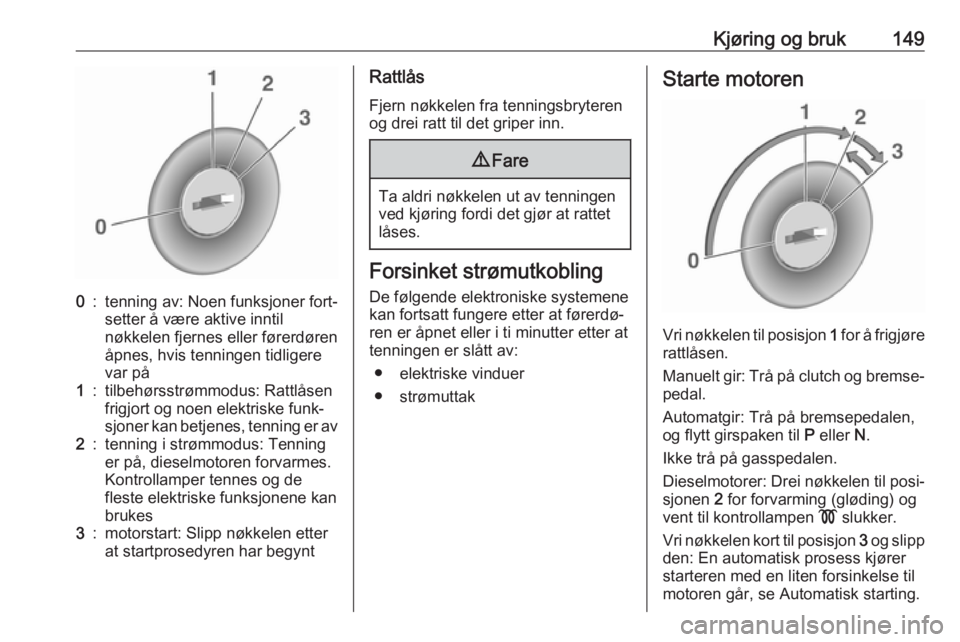

Kjøring og bruk1490:tenning av: Noen funksjoner fort‐
setter å være aktive inntil
nøkkelen fjernes eller førerdøren
åpnes, hvis tenningen tidligere
var på1:tilbehørsstrømmodus: Rattlåsen
frigjort og noen elektriske funk‐
sjoner kan betjenes, tenning er av2:tenning i strømmodus: Tenning
er på, dieselmotoren forvarmes.
Kontrollamper tennes og de
fleste elektriske funksjonene kan
brukes3:motorstart: Slipp nøkkelen etter
at startprosedyren har begyntRattlås
Fjern nøkkelen fra tenningsbryteren
og drei ratt til det griper inn.9 Fare
Ta aldri nøkkelen ut av tenningen
ved kjøring fordi det gjør at rattet låses.
Forsinket strømutkobling
De følgende elektroniske systemene
kan fortsatt fungere etter at førerdø‐
ren er åpnet eller i ti minutter etter at
tenningen er slått av:
● elektriske vinduer
● strømuttak
Starte motoren
Vri nøkkelen til posisjon 1 for å frigjøre
rattlåsen.
Manuelt gir: Trå på clutch og bremse‐ pedal.
Automatgir: Trå på bremsepedalen,
og flytt girspaken til P eller N.
Ikke trå på gasspedalen.
Dieselmotorer: Drei nøkkelen til posi‐
sjonen 2 for forvarming (gløding) og
vent til kontrollampen ! slukker.
Vri nøkkelen kort til posisjon 3 og slipp
den: En automatisk prosess kjører
starteren med en liten forsinkelse til
motoren går, se Automatisk starting.

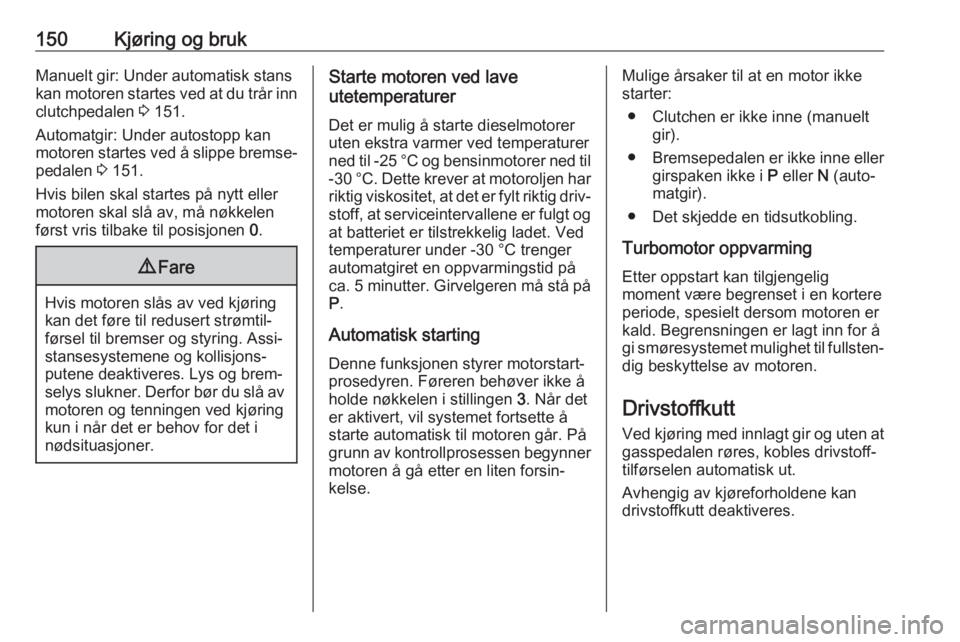

150Kjøring og brukManuelt gir: Under automatisk stans
kan motoren startes ved at du trår inn clutchpedalen 3 151.
Automatgir: Under autostopp kan
motoren startes ved å slippe bremse‐
pedalen 3 151.
Hvis bilen skal startes på nytt eller
motoren skal slå av, må nøkkelen
først vris tilbake til posisjonen 0.9 Fare
Hvis motoren slås av ved kjøring
kan det føre til redusert strømtil‐
førsel til bremser og styring. Assi‐
stansesystemene og kollisjons‐
putene deaktiveres. Lys og brem‐
selys slukner. Derfor bør du slå av motoren og tenningen ved kjøring
kun i når det er behov for det i
nødsituasjoner.
Starte motoren ved lave
utetemperaturer
Det er mulig å starte dieselmotorer uten ekstra varmer ved temperaturer
ned til -25 °С og bensinmotorer ned til -30 °C. Dette krever at motoroljen harriktig viskositet, at det er fylt riktig driv‐
stoff, at serviceintervallene er fulgt og
at batteriet er tilstrekkelig ladet. Ved
temperaturer under -30 °C trenger
automatgiret en oppvarmingstid på
ca. 5 minutter. Girvelgeren må stå på P .
Automatisk starting
Denne funksjonen styrer motorstart‐
prosedyren. Føreren behøver ikke å
holde nøkkelen i stillingen 3. Når det
er aktivert, vil systemet fortsette å
starte automatisk til motoren går. På
grunn av kontrollprosessen begynner
motoren å gå etter en liten forsin‐
kelse.Mulige årsaker til at en motor ikke
starter:
● Clutchen er ikke inne (manuelt gir).
● Bremsepedalen er ikke inne eller
girspaken ikke i P eller N (auto‐
matgir).
● Det skjedde en tidsutkobling.
Turbomotor oppvarming Etter oppstart kan tilgjengelig
moment være begrenset i en kortere
periode, spesielt dersom motoren er
kald. Begrensningen er lagt inn for å
gi smøresystemet mulighet til fullsten‐
dig beskyttelse av motoren.
Drivstoffkutt
Ved kjøring med innlagt gir og uten at gasspedalen røres, kobles drivstoff‐
tilførselen automatisk ut.
Avhengig av kjøreforholdene kan
drivstoffkutt deaktiveres.

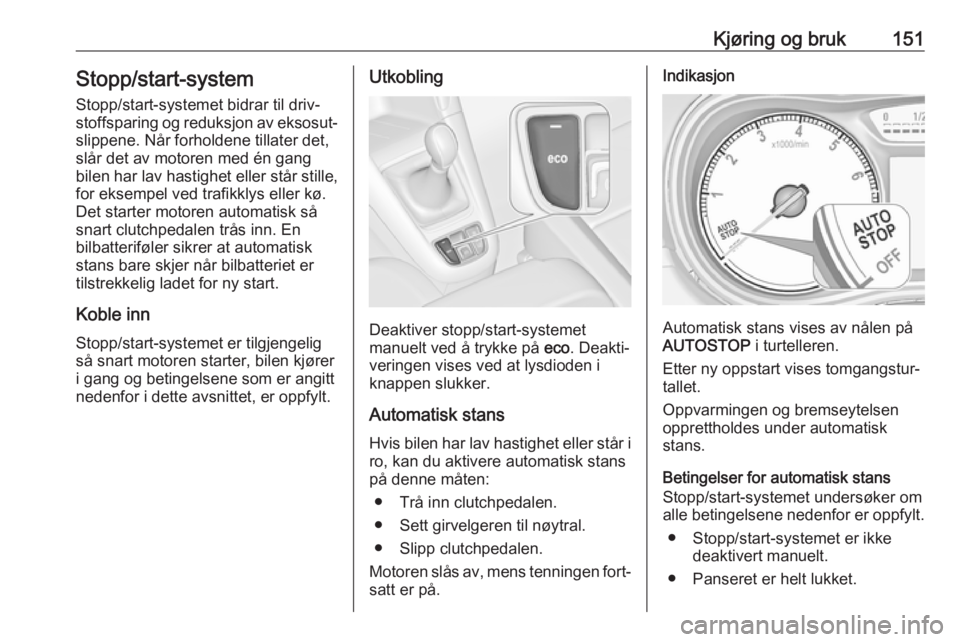

Kjøring og bruk151Stopp/start-system
Stopp/start-systemet bidrar til driv‐
stoffsparing og reduksjon av eksosut‐ slippene. Når forholdene tillater det,
slår det av motoren med én gang
bilen har lav hastighet eller står stille,
for eksempel ved trafikklys eller kø.
Det starter motoren automatisk så
snart clutchpedalen trås inn. En
bilbatteriføler sikrer at automatisk
stans bare skjer når bilbatteriet er
tilstrekkelig ladet for ny start.
Koble inn Stopp/start-systemet er tilgjengelig
så snart motoren starter, bilen kjører
i gang og betingelsene som er angitt
nedenfor i dette avsnittet, er oppfylt.Utkobling
Deaktiver stopp/start-systemet
manuelt ved å trykke på eco. Deakti‐
veringen vises ved at lysdioden i
knappen slukker.
Automatisk stans
Hvis bilen har lav hastighet eller står i
ro, kan du aktivere automatisk stans
på denne måten:
● Trå inn clutchpedalen.
● Sett girvelgeren til nøytral.
● Slipp clutchpedalen.
Motoren slås av, mens tenningen fort‐
satt er på.
Indikasjon
Automatisk stans vises av nålen på
AUTOSTOP i turtelleren.
Etter ny oppstart vises tomgangstur‐
tallet.
Oppvarmingen og bremseytelsen
opprettholdes under automatisk
stans.
Betingelser for automatisk stans
Stopp/start-systemet undersøker om
alle betingelsene nedenfor er oppfylt.
● Stopp/start-systemet er ikke deaktivert manuelt.
● Panseret er helt lukket.

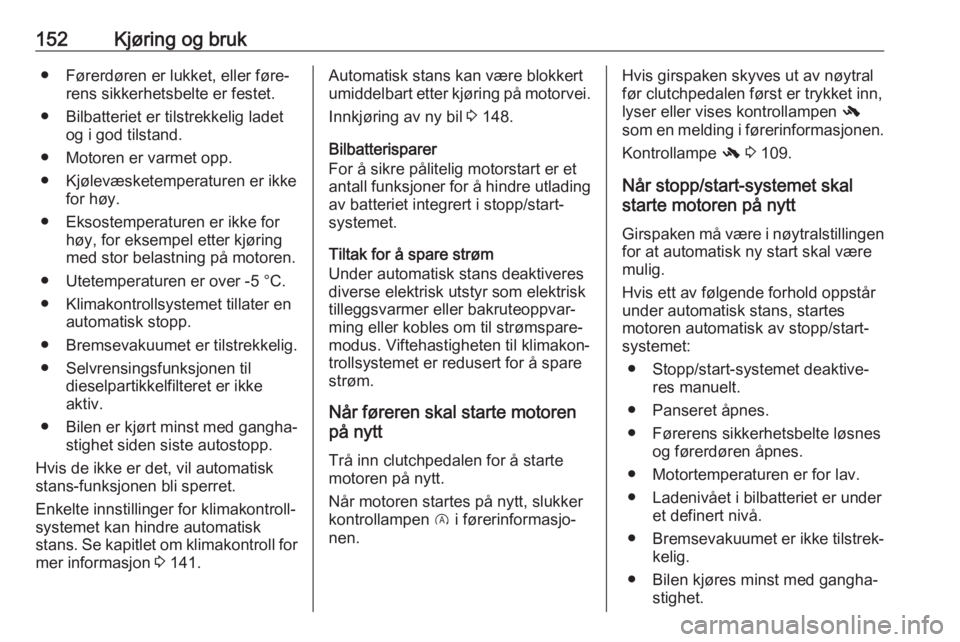

152Kjøring og bruk● Førerdøren er lukket, eller føre‐rens sikkerhetsbelte er festet.
● Bilbatteriet er tilstrekkelig ladet og i god tilstand.
● Motoren er varmet opp.
● Kjølevæsketemperaturen er ikke for høy.
● Eksostemperaturen er ikke for høy, for eksempel etter kjøringmed stor belastning på motoren.
● Utetemperaturen er over -5 °C.
● Klimakontrollsystemet tillater en automatisk stopp.
● Bremsevakuumet er tilstrekkelig.
● Selvrensingsfunksjonen til dieselpartikkelfilteret er ikke
aktiv.
● Bilen er kjørt minst med gangha‐ stighet siden siste autostopp.
Hvis de ikke er det, vil automatisk stans-funksjonen bli sperret.
Enkelte innstillinger for klimakontroll‐
systemet kan hindre automatisk
stans. Se kapitlet om klimakontroll for
mer informasjon 3 141.Automatisk stans kan være blokkert
umiddelbart etter kjøring på motorvei.
Innkjøring av ny bil 3 148.
Bilbatterisparer
For å sikre pålitelig motorstart er et
antall funksjoner for å hindre utlading
av batteriet integrert i stopp/start- systemet.
Tiltak for å spare strøm
Under automatisk stans deaktiveres
diverse elektrisk utstyr som elektrisk
tilleggsvarmer eller bakruteoppvar‐
ming eller kobles om til strømspare‐
modus. Viftehastigheten til klimakon‐
trollsystemet er redusert for å spare
strøm.
Når føreren skal starte motoren
på nytt
Trå inn clutchpedalen for å starte
motoren på nytt.
Når motoren startes på nytt, slukker
kontrollampen D i førerinformasjo‐
nen.Hvis girspaken skyves ut av nøytral
før clutchpedalen først er trykket inn,
lyser eller vises kontrollampen -
som en melding i førerinformasjonen.
Kontrollampe - 3 109.
Når stopp/start-systemet skal
starte motoren på nytt
Girspaken må være i nøytralstillingen for at automatisk ny start skal være
mulig.
Hvis ett av følgende forhold oppstår
under automatisk stans, startes
motoren automatisk av stopp/start-
systemet:
● Stopp/start-systemet deaktive‐ res manuelt.
● Panseret åpnes.
● Førerens sikkerhetsbelte løsnes og førerdøren åpnes.
● Motortemperaturen er for lav.
● Ladenivået i bilbatteriet er under et definert nivå.
● Bremsevakuumet er ikke tilstrek‐
kelig.
● Bilen kjøres minst med gangha‐ stighet.

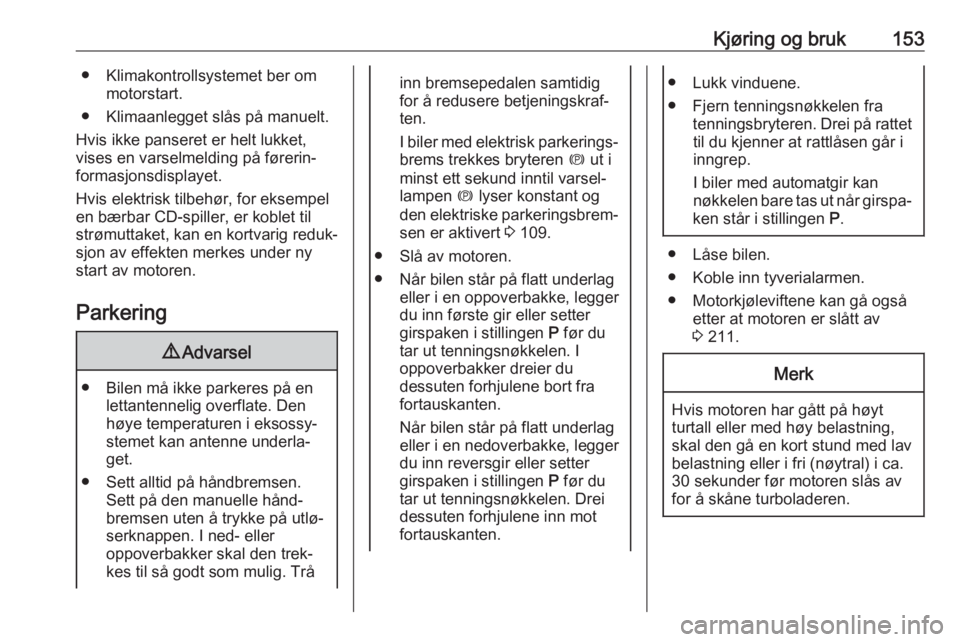

Kjøring og bruk153● Klimakontrollsystemet ber ommotorstart.
● Klimaanlegget slås på manuelt.
Hvis ikke panseret er helt lukket, vises en varselmelding på førerin‐
formasjonsdisplayet.
Hvis elektrisk tilbehør, for eksempel
en bærbar CD-spiller, er koblet til
strømuttaket, kan en kortvarig reduk‐
sjon av effekten merkes under ny
start av motoren.
Parkering9 Advarsel
● Bilen må ikke parkeres på en
lettantennelig overflate. Den
høye temperaturen i eksossy‐
stemet kan antenne underla‐
get.
● Sett alltid på håndbremsen. Sett på den manuelle hånd‐
bremsen uten å trykke på utlø‐ serknappen. I ned- eller
oppoverbakker skal den trek‐
kes til så godt som mulig. Trå
inn bremsepedalen samtidig
for å redusere betjeningskraf‐
ten.
I biler med elektrisk parkerings‐ brems trekkes bryteren m ut i
minst ett sekund inntil varsel‐
lampen m lyser konstant og
den elektriske parkeringsbrem‐
sen er aktivert 3 109.
● Slå av motoren.
● Når bilen står på flatt underlag eller i en oppoverbakke, leggerdu inn første gir eller setter
girspaken i stillingen P før du
tar ut tenningsnøkkelen. I
oppoverbakker dreier du
dessuten forhjulene bort fra
fortauskanten.
Når bilen står på flatt underlag
eller i en nedoverbakke, legger
du inn reversgir eller setter
girspaken i stillingen P før du
tar ut tenningsnøkkelen. Drei
dessuten forhjulene inn mot
fortauskanten.● Lukk vinduene.
● Fjern tenningsnøkkelen fra tenningsbryteren. Drei på rattettil du kjenner at rattlåsen går i
inngrep.
I biler med automatgir kan
nøkkelen bare tas ut når girspa‐
ken står i stillingen P.
● Låse bilen.
● Koble inn tyverialarmen.
● Motorkjøleviftene kan gå også etter at motoren er slått av
3 211.
Merk
Hvis motoren har gått på høyt
turtall eller med høy belastning,
skal den gå en kort stund med lav
belastning eller i fri (nøytral) i ca.
30 sekunder før motoren slås av for å skåne turboladeren.

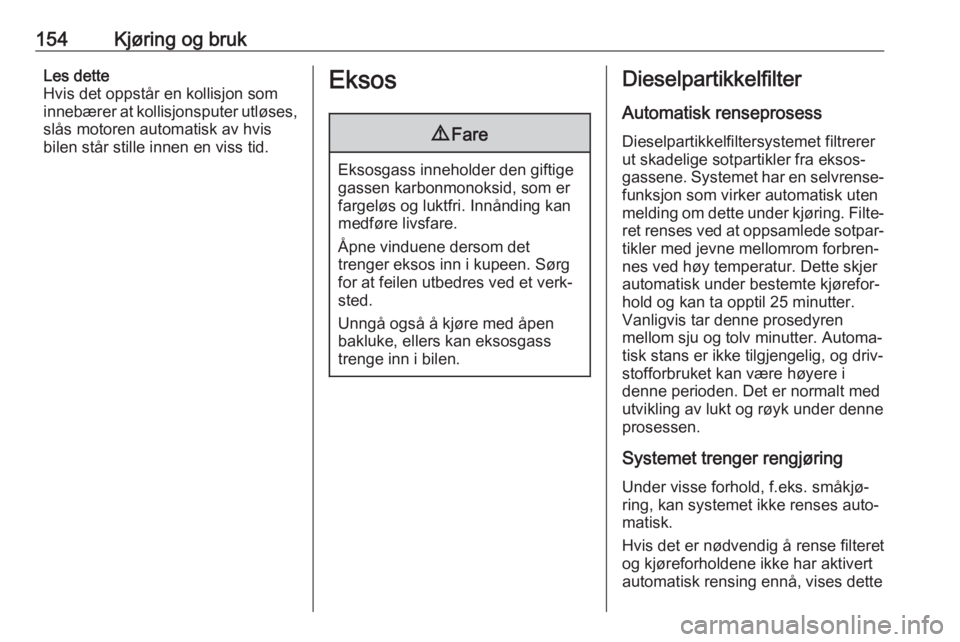

154Kjøring og brukLes dette
Hvis det oppstår en kollisjon som innebærer at kollisjonsputer utløses,
slås motoren automatisk av hvis
bilen står stille innen en viss tid.Eksos9 Fare
Eksosgass inneholder den giftige
gassen karbonmonoksid, som er
fargeløs og luktfri. Innånding kan medføre livsfare.
Åpne vinduene dersom det
trenger eksos inn i kupeen. Sørg for at feilen utbedres ved et verk‐
sted.
Unngå også å kjøre med åpen
bakluke, ellers kan eksosgass
trenge inn i bilen.
Dieselpartikkelfilter
Automatisk renseprosess
Dieselpartikkelfiltersystemet filtrerer
ut skadelige sotpartikler fra eksos‐
gassene. Systemet har en selvrense‐ funksjon som virker automatisk uten
melding om dette under kjøring. Filte‐
ret renses ved at oppsamlede sotpar‐ tikler med jevne mellomrom forbren‐
nes ved høy temperatur. Dette skjer
automatisk under bestemte kjørefor‐
hold og kan ta opptil 25 minutter.
Vanligvis tar denne prosedyren
mellom sju og tolv minutter. Automa‐
tisk stans er ikke tilgjengelig, og driv‐
stofforbruket kan være høyere i
denne perioden. Det er normalt med
utvikling av lukt og røyk under denne
prosessen.
Systemet trenger rengjøring
Under visse forhold, f.eks. småkjø‐ ring, kan systemet ikke renses auto‐
matisk.
Hvis det er nødvendig å rense filteret
og kjøreforholdene ikke har aktivert
automatisk rensing ennå, vises dette

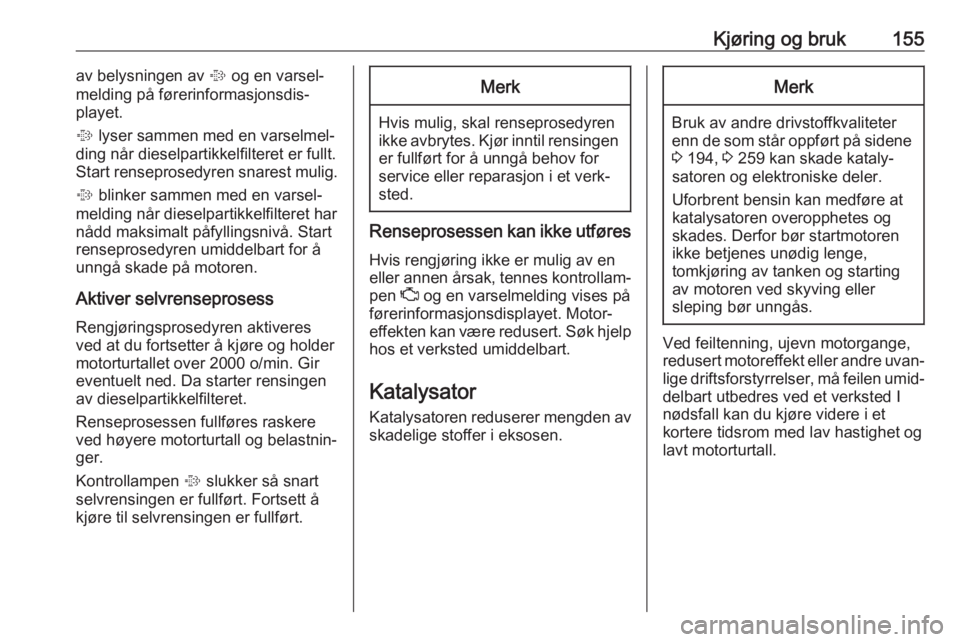

Kjøring og bruk155av belysningen av % og en varsel‐
melding på førerinformasjonsdis‐ playet.
% lyser sammen med en varselmel‐
ding når dieselpartikkelfilteret er fullt.
Start renseprosedyren snarest mulig.
% blinker sammen med en varsel‐
melding når dieselpartikkelfilteret har
nådd maksimalt påfyllingsnivå. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Aktiver selvrenseprosess
Rengjøringsprosedyren aktiveres
ved at du fortsetter å kjøre og holder
motorturtallet over 2000 o/min. Gir
eventuelt ned. Da starter rensingen
av dieselpartikkelfilteret.
Renseprosessen fullføres raskere
ved høyere motorturtall og belastnin‐
ger.
Kontrollampen % slukker så snart
selvrensingen er fullført. Fortsett å
kjøre til selvrensingen er fullført.Merk
Hvis mulig, skal renseprosedyren
ikke avbrytes. Kjør inntil rensingen er fullført for å unngå behov for
service eller reparasjon i et verk‐
sted.
Renseprosessen kan ikke utføres
Hvis rengjøring ikke er mulig av en
eller annen årsak, tennes kontrollam‐
pen Z og en varselmelding vises på
førerinformasjonsdisplayet. Motor‐
effekten kan være redusert. Søk hjelp hos et verksted umiddelbart.
Katalysator Katalysatoren reduserer mengden av
skadelige stoffer i eksosen.
Merk
Bruk av andre drivstoffkvaliteter
enn de som står oppført på sidene 3 194, 3 259 kan skade kataly‐
satoren og elektroniske deler.
Uforbrent bensin kan medføre at
katalysatoren overopphetes og skades. Derfor bør startmotoren
ikke betjenes unødig lenge,
tomkjøring av tanken og starting
av motoren ved skyving eller
sleping bør unngås.
Ved feiltenning, ujevn motorgange,
redusert motoreffekt eller andre uvan‐
lige driftsforstyrrelser, må feilen umid‐ delbart utbedres ved et verksted I
nødsfall kan du kjøre videre i et
kortere tidsrom med lav hastighet og lavt motorturtall.

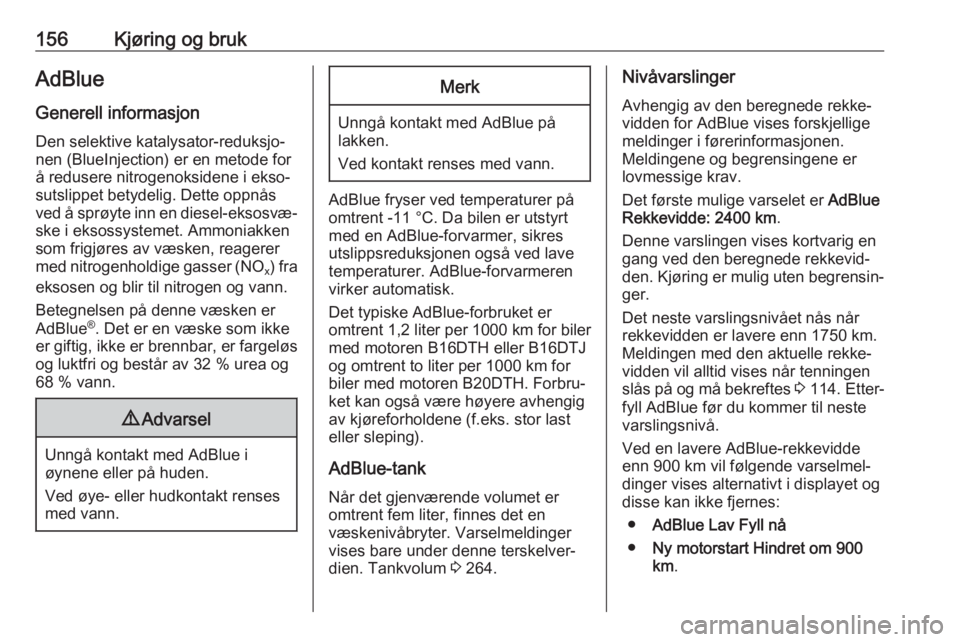

156Kjøring og brukAdBlue
Generell informasjon
Den selektive katalysator-reduksjo‐
nen (BlueInjection) er en metode for
å redusere nitrogenoksidene i ekso‐
sutslippet betydelig. Dette oppnås
ved å sprøyte inn en diesel-eksosvæ‐ ske i eksossystemet. Ammoniakken
som frigjøres av væsken, reagerer
med nitrogenholdige gasser (NO x) fra
eksosen og blir til nitrogen og vann.
Betegnelsen på denne væsken er
AdBlue ®
. Det er en væske som ikke
er giftig, ikke er brennbar, er fargeløs
og luktfri og består av 32 % urea og
68 % vann.9 Advarsel
Unngå kontakt med AdBlue i
øynene eller på huden.
Ved øye- eller hudkontakt renses med vann.
Merk
Unngå kontakt med AdBlue på
lakken.
Ved kontakt renses med vann.
AdBlue fryser ved temperaturer på
omtrent -11 °C. Da bilen er utstyrt
med en AdBlue-forvarmer, sikres
utslippsreduksjonen også ved lave
temperaturer. AdBlue-forvarmeren
virker automatisk.
Det typiske AdBlue-forbruket er
omtrent 1,2 liter per 1000 km for biler
med motoren B16DTH eller B16DTJ
og omtrent to liter per 1000 km for
biler med motoren B20DTH. Forbru‐
ket kan også være høyere avhengig
av kjøreforholdene (f.eks. stor last
eller sleping).
AdBlue-tank
Når det gjenværende volumet er
omtrent fem liter, finnes det en
væskenivåbryter. Varselmeldinger
vises bare under denne terskelver‐
dien. Tankvolum 3 264.
Nivåvarslinger
Avhengig av den beregnede rekke‐ vidden for AdBlue vises forskjellige
meldinger i førerinformasjonen.
Meldingene og begrensingene er
lovmessige krav.
Det første mulige varselet er AdBlue
Rekkevidde: 2400 km .
Denne varslingen vises kortvarig en
gang ved den beregnede rekkevid‐
den. Kjøring er mulig uten begrensin‐ ger.
Det neste varslingsnivået nås når
rekkevidden er lavere enn 1750 km.
Meldingen med den aktuelle rekke‐
vidden vil alltid vises når tenningen
slås på og må bekreftes 3 114. Etter‐
fyll AdBlue før du kommer til neste
varslingsnivå.
Ved en lavere AdBlue-rekkevidde
enn 900 km vil følgende varselmel‐
dinger vises alternativt i displayet og
disse kan ikke fjernes:
● AdBlue Lav Fyll nå
● Ny motorstart Hindret om 900
km .

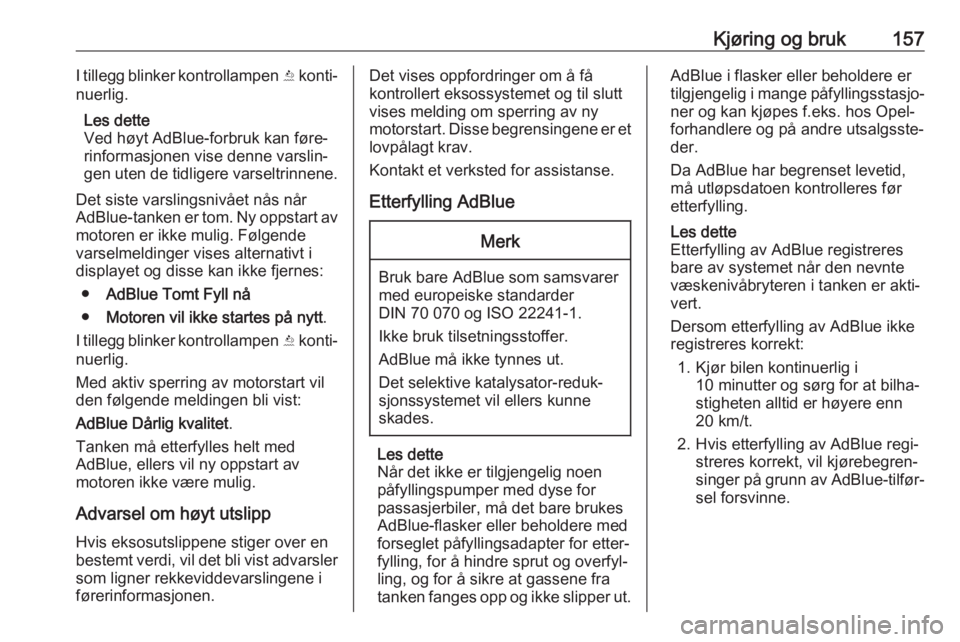

Kjøring og bruk157I tillegg blinker kontrollampen Y konti‐
nuerlig.
Les dette
Ved høyt AdBlue-forbruk kan føre‐
rinformasjonen vise denne varslin‐
gen uten de tidligere varseltrinnene.
Det siste varslingsnivået nås når
AdBlue-tanken er tom. Ny oppstart av motoren er ikke mulig. Følgende
varselmeldinger vises alternativt i
displayet og disse kan ikke fjernes:
● AdBlue Tomt Fyll nå
● Motoren vil ikke startes på nytt .
I tillegg blinker kontrollampen Y konti‐
nuerlig.
Med aktiv sperring av motorstart vil
den følgende meldingen bli vist:
AdBlue Dårlig kvalitet .
Tanken må etterfylles helt med
AdBlue, ellers vil ny oppstart av
motoren ikke være mulig.
Advarsel om høyt utslipp
Hvis eksosutslippene stiger over en
bestemt verdi, vil det bli vist advarsler som ligner rekkeviddevarslingene i
førerinformasjonen.Det vises oppfordringer om å få
kontrollert eksossystemet og til slutt
vises melding om sperring av ny
motorstart. Disse begrensingene er et
lovpålagt krav.
Kontakt et verksted for assistanse.
Etterfylling AdBlueMerk
Bruk bare AdBlue som samsvarer
med europeiske standarder
DIN 70 070 og ISO 22241-1.
Ikke bruk tilsetningsstoffer.
AdBlue må ikke tynnes ut.
Det selektive katalysator-reduk‐ sjonssystemet vil ellers kunne
skades.
Les dette
Når det ikke er tilgjengelig noen
påfyllingspumper med dyse for
passasjerbiler, må det bare brukes
AdBlue-flasker eller beholdere med
forseglet påfyllingsadapter for etter‐
fylling, for å hindre sprut og overfyl‐
ling, og for å sikre at gassene fra
tanken fanges opp og ikke slipper ut.
AdBlue i flasker eller beholdere er
tilgjengelig i mange påfyllingsstasjo‐
ner og kan kjøpes f.eks. hos Opel-
forhandlere og på andre utsalgsste‐ der.
Da AdBlue har begrenset levetid,
må utløpsdatoen kontrolleres før etterfylling.
Les dette
Etterfylling av AdBlue registreres
bare av systemet når den nevnte
væskenivåbryteren i tanken er akti‐
vert.
Dersom etterfylling av AdBlue ikke
registreres korrekt:
1. Kjør bilen kontinuerlig i 10 minutter og sørg for at bilha‐
stigheten alltid er høyere enn
20 km/t.
2. Hvis etterfylling av AdBlue regi‐ streres korrekt, vil kjørebegren‐
singer på grunn av AdBlue-tilfør‐
sel forsvinne.

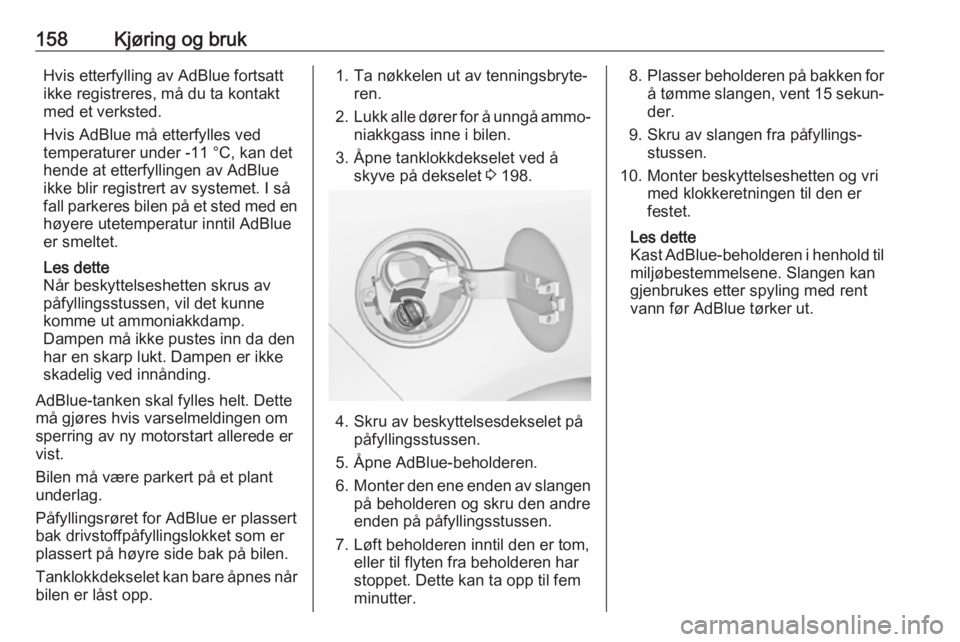

158Kjøring og brukHvis etterfylling av AdBlue fortsattikke registreres, må du ta kontakt
med et verksted.
Hvis AdBlue må etterfylles ved
temperaturer under -11 °C, kan det
hende at etterfyllingen av AdBlue
ikke blir registrert av systemet. I så
fall parkeres bilen på et sted med en høyere utetemperatur inntil AdBlue
er smeltet.
Les dette
Når beskyttelseshetten skrus av
påfyllingsstussen, vil det kunne
komme ut ammoniakkdamp.
Dampen må ikke pustes inn da den
har en skarp lukt. Dampen er ikke
skadelig ved innånding.
AdBlue-tanken skal fylles helt. Dette
må gjøres hvis varselmeldingen om
sperring av ny motorstart allerede er
vist.
Bilen må være parkert på et plant
underlag.
Påfyllingsrøret for AdBlue er plassert
bak drivstoffpåfyllingslokket som er
plassert på høyre side bak på bilen.
Tanklokkdekselet kan bare åpnes når
bilen er låst opp.1. Ta nøkkelen ut av tenningsbryte‐ ren.
2. Lukk alle dører for å unngå ammo‐
niakkgass inne i bilen.
3. Åpne tanklokkdekselet ved å skyve på dekselet 3 198.
4. Skru av beskyttelsesdekselet på
påfyllingsstussen.
5. Åpne AdBlue-beholderen.
6. Monter den ene enden av slangen
på beholderen og skru den andre
enden på påfyllingsstussen.
7. Løft beholderen inntil den er tom, eller til flyten fra beholderen har
stoppet. Dette kan ta opp til fem
minutter.
8. Plasser beholderen på bakken for
å tømme slangen, vent 15 sekun‐ der.
9. Skru av slangen fra påfyllings‐ stussen.
10. Monter beskyttelseshetten og vri med klokkeretningen til den er
festet.
Les dette
Kast AdBlue-beholderen i henhold til miljøbestemmelsene. Slangen kan
gjenbrukes etter spyling med rent
vann før AdBlue tørker ut.
