OPEL ZAFIRA C 2017.5 Instruksjonsbok

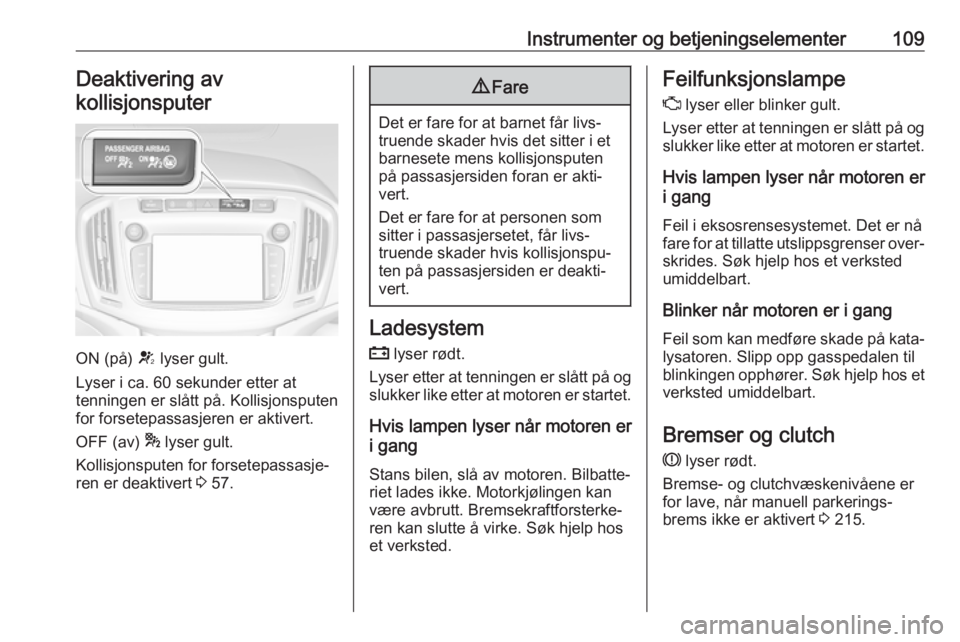

Instrumenter og betjeningselementer109Deaktivering av
kollisjonsputer
ON (på) V lyser gult.
Lyser i ca. 60 sekunder etter at
tenningen er slått på. Kollisjonsputen
for forsetepassasjeren er aktivert.
OFF (av) * lyser gult.
Kollisjonsputen for forsetepassasje‐
ren er deaktivert 3 57.
9 Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides. Søk hjelp hos et verksted
umiddelbart.
Blinker når motoren er i gang Feil som kan medføre skade på kata‐lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk hjelp hos et
verksted umiddelbart.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivåene er for lave, når manuell parkerings‐brems ikke er aktivert 3 215.

110Instrumenter og betjeningselementer9Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 163.
Bruk pedalen
- lyser eller blinker gult.
Lyser Bremsepedalen må trås inn for åfrigjøre den elektriske håndbremsen3 163
Clutchpedalen må trås inn for å starte
motoren i Autostopp-modus. Stopp/
start-system 3 151.
Blinker
Clutchpedalen må trås inn for å starte motoren med nøkkelen 3 16, 3 149.
I noen versjoner vises en melding om
å betjene clutchpedalen i førerinfor‐
masjonen 3 120.
Elektrisk håndbremse
m lyser eller blinker rødt.
Lyser Elektrisk håndbrems er på 3 163.
Blinker
Elektrisk håndbremse er ikke helt trukket til, eller løsnet. Slå på
tenningen, trå inn bremsepedalen og
prøv å nullstille systemet ved først å
frigjøre og så sette på den elektriske
håndbremsen. Hvis m fortsetter å
blinke, ikke kjør, men søk hjelp på et
verksted.
Feil på elektrisk håndbrems j lyser eller blinker gult.
Lyser Elektrisk håndbrems virker med redu‐
sert kraft 3 163.Blinker
Elektrisk håndbrems er i servicemo‐dus. Stopp bilen, trekk til og frigjør
den elektriske håndbremsen for å
nullstille den.9 Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Blokkeringsfrie bremser
(ABS)
u lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er sluk‐
ket.
Hvis kontrollampen ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, foreligger det en feil i ABS-systemet. Det konvensjo‐
nelle bremsesystemet fungerer fort‐
satt, men uten ABS-regulering.
Blokkeringsfrie bremser 3 162.

Instrumenter og betjeningselementer111Girskift
R med nummeret på et høyere gir
vises når oppskift anbefales for å
spare drivstoff.
Servostyring c lyser gult.
Lyser med servostyringen
redusert
Servostyringen reduseres når
systemet overopphetes. Kontrollam‐
pen slukker når systemet har kjølt seg ned.
Stopp/start-system 3 151.
Lyser med servostyringen
utkoblet
Feil i servostyringen. Kontakt et verk‐ sted.
Følgeavstand E indikerer den innstilte følgeavstan‐
den for varslingstid-følsomheten for
varsling om kollisjonsfare foran ved
hjelp av fylte avstandsstolper.Varsling om kollisjonsfare foran
3 178.
Filskiftvarsling
) lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk.
Blinker gult Systemet registrerer et uønsket
filskift.
Elektronisk
stabilitetsprogram av
n lyser gult.
Systemet er deaktivert.
Elektronisk
stabilitetsprogram og antispinn
b lyser eller blinker gult.Lyser
Det er en feil i systemet. Det er mulig
å kjøre videre. Kjørestabiliteten kan
imidlertid svekkes, avhengig av
veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er aktivt innkoblet. Motor‐
effekten kan bli redusert, og bilen kan
automatisk bli bremset noe ned.
Elektronisk stabilitetsprogram 3 166,
antispinn 3 165.
Antispinn av
k lyser gult.
Systemet er deaktivert.
Forvarming ! lyser gult.
Forvarmingen er aktivert. Den kobles bare inn i kaldt vær.

112Instrumenter og betjeningselementerDieselpartikkelfilter
% lyser eller blinker gult.
Dieselpartikkelfilteret må rengjøres.
Fortsett å kjøre til % slukker. Hold om
mulig motorturtallet over 2000 o/min.
Lyser Dieselpartikkelfilteret er fullt. Start
renseprosedyren snarest mulig.
Blinker Filterets maksimalnivå er nådd. Start
renseprosedyren umiddelbart for å
unngå skade på motoren.
Dieselpartikkelfilter 3 154, Stopp-
Start-system 3 151.
AdBlue
Y blinker gult.
AdBlue-nivået er lavt. Fyll på AdBlue snart for å unngå at motorstart
hindres.
AdBlue 3 156.Dekktrykkovervåking
w lyser eller blinker gult.
Lyser Dekktrykktap. Stans bilen umiddel‐bart og kontroller dekktrykket.
Blinker Feil i systemet eller det er montert ethjul uten trykkføler (f. eks. reserve‐
hjul). Etter 60-90 sekunder lyser
kontrollampen hele tiden. Kontakt et
verksted.
Motoroljetrykk I lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.Hvis lampen lyser når motoren er
i gangMerk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor‐ skader og/eller blokkering av driv‐
hjulene.
1. Trå inn clutchpedalen.
2. Velg nøytral (fri) ved å sette girvel‐
geren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre biler.
4. Slå av tenningen.

Instrumenter og betjeningselementer1139Advarsel
Når motoren er stoppet, kreves det
betydelig mer kraft for å bremse ogstyre. Under en automatisk stoppvil bremseservoen fortsatt
fungere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen kunne
gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted 3 212.
Lite drivstoff
Y lyser eller blinker gult.
Lyser
Det er for lite drivstoff på tanken.
Blinker Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Fylling av drivstoff 3 198.
Katalysator 3 155.
Lufting av dieselsystemet 3 216.
Startsperre
d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Utvendige lys 8 lyser grønt.
De utvendige lysene er på 3 129.
Fjernlys
C lyser blått.
Lyser når fjernlyset er på, når lyshor‐
net brukes 3 130 eller fjernlyset er på
med fjernlyshjelp 3 130.
Fjernlyshjelp f lyser grønt.
Fjernlyset er aktivert 3 132.
LED-hovedlys
f lyser eller blinker gult.
Lyser
Feil i systemet.Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
fire sekunder etter at tenningen er
slått på som en påminnelse om det symmetriske hovedlyset 3 132.
Tåkelys > lyser grønt.
Tåkelysene foran er slått på 3 134.
Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 135.
Automatisk hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt Systemet er på.

114Instrumenter og betjeningselementerLyser grøntAutomatisk hastighetskontroll er
aktiv. Innstilt hastighet vises i førerin‐
formasjonsdisplayet.
Automatisk hastighetskontroll 3 169.
Adaptiv hastighetskontroll
m lyser hvitt eller grønt.
C lyser på førerinformasjonsdis‐
playet.
m lyser hvitt
Systemet er på.
m lyser grønt
Adaptiv hastighetskontroll er aktiv. Når adaptiv hastighetskontroll er på
eller aktiv, vil C med den innstilte
hastigheten vises i førerinformasjo‐
nen.
Adaptiv hastighetskontroll 3 172.
Kjøretøy registrert foran
A lyser grønt.Lyser grønt
En bil foran registreres i samme fil.
Adaptiv hastighetskontroll 3 172,
varsling av kollisjonsfare foran
3 178.
Hastighetsbegrenser L tennes i førerinformasjonen når
hastighetsbegrenseren er aktiv.
Innstilt hastighet vises ved siden av
L -symbolet.
Hastighetsbegrenser 3 171.
Trafikkskilt-assistent
L viser registrerte trafikkskilt som en
kontrollampe.
Trafikkskiltregistrering 3 190.
Åpen dør
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
De følgende menyene kan velges i
førerinformasjonen med knappene
på blinklyshendelen:
● tripp/drivstoff-informasjon, vises med ;, se beskrivelse neden‐
for
● bilinformasjon, vises med ?,
se beskrivelse nedenfor
● øko-informasjon, vises med @,
se beskrivelse nedenfor

Instrumenter og betjeningselementer115De følgende indikasjonene vises ved
behov:
● varselmeldinger 3 120
● girskiftindikator 3 111
● kjøremodus-indikasjon 3 159
● dekktrykkvarsling 3 233
● beltepåminnelsesindikator 3 108
● serviceinformasjon 3 104
Noen av de viste funksjonene er forskjellige når bilen kjører eller den
står stille. Noen funksjoner er bare
tilgjengelige når bilen kjører.
Velge menyer og funksjoner Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
menyene eller gå fra en undermeny til
nærmeste høyere menynivå.
Drei funksjonsvelgeren for å velge en
undermeny i hovedmenyen eller for å innstille en numerisk verdi.
Trykk SET/CLR for å velge og
bekrefte en funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret etter behov.
Bekreft meldinger ved å trykke på
SET/CLR . Meldinger om bilen
3 120.
Tur-/drivstoff-informasjon ;
Mulige sider er: ● digital bilhastighet
● tripteller

116Instrumenter og betjeningselementer● gjennomsnittlig drivstofforbruk
● gjennomsnittlig bilhastighet
● momentant drivstofforbruk
● drivstoff-rekkevidde
● drivstoff-rekkevidde, bi-fuel- motor
● drivstoffnivå, bi-fuel-motor
● stoppeklokke
Digital bilhastighet
Digital visning av gjeldende hastighet.
Tripteller
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.
Triptelleren teller opptil 9999 km og
starter deretter på 0.
Vri funksjonsvelgeren for å velge
mellom tripside 1 og 2.
Trykk SET/CLR i noen sekunder
mens du ser denne siden for å tilba‐
kestille.
Informasjonen på tripside 1 og 2 kan
nullstilles separat når det aktuelle
displayet er aktivt.Gjennomsnittlig drivstofforbruk
Visning av gjennomsnittsforbruk.
Målingen kan til enhver tid nullstilles
og starter med en standardverdi.
Trykk SET/CLR i noen sekunder
mens du ser denne siden for å tilba‐
kestille.
Informasjonen på tripside 1 og 2 kan
nullstilles separat når det aktuelle
displayet er aktivt.
På biler med bi-fuel-motorer: Gjen‐ nomsnittsforbruk vises for den nåvæ‐
rende valgte modusen, LPG, CNG
eller bensin.
Gjennomsnittlig bilhastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
Trykk SET/CLR i noen sekunder
mens du ser denne siden for å tilba‐
kestille.
Informasjonen på tripside 1 og 2 kan
nullstilles separat når det aktuelle
displayet er aktivt.
Momentant drivstofforbruk Visning av momentanforbruk.På biler med bi-fuel-motorer: Momen‐ tanforbruk vises for den nåværende
valgte modusen, LPG, CNG eller
bensin.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i
drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt,
vises en melding i displayet og
kontrollampen Y i drivstoffmåleren
tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. I tillegg blinker
kontrollampen Y i drivstoffmåleren
3 113.

Instrumenter og betjeningselementer117Drivstoff-rekkevidde, bi-fuel-motor
Visning av omtrentlig total drivstoff-
rekkevidde og for hver av drivstofftan‐
kene (LPG eller CNG og bensin). Lavt
drivstoffnivå i en av tankene vises
med LAV i det aktuelle seksjonen.
Drivstoff-nivå, bi-fuel-motor
Visning av drivstoff-nivå i prosent for
den nåværende valgte modusen,
LPG, CNG eller bensin.
Stoppeklokke
Følg instruksjonene på displayet for å bruke denne.
Kjøretøyinformasjon ?
Mulige sider er: ● enhet
● hastighetsvarsling
● visning av gjenværende oljeleve‐
tid
● dekktrykk
● dekkbelastning
● følgeavstand
● trafikkskilt-assistent
Enhet
Trykk på SET/CLR mens siden vises.
Velg britiske (enhet 1) eller metriske
(enhet 3) enheter ved å dreie på funk‐
sjonsvelgeren. Trykk SET/CLR for å
innstille måleenhet.Hastighetsvarsling
Hastighetsvarslingen varsler føreren
når en innstilt hastighet overskrides.
For å innstille hastighetsvarslingen
trykkes SET/CLR mens siden vises.
Drei funksjonsvelgeren for å velge
verdien. Trykk SET/CLR for å innstille
hastigheten.
Hvis den valgte hastigheten overskri‐
des, høres en varsellyd. Når hastig‐
heten er innstilt, kan denne egenska‐
pen slås av ved å trykke SET/CLR når
denne side vises.

118Instrumenter og betjeningselementerGjenværende oljebrukstid
Viser en beregning av motoljens gjen‐ værende brukstid. Antall i prosent
betyr resterende oljelevetid og indike‐
rer når motoroljen og filteret må skif‐
tes 3 104.
Dekktrykk
Dekktrykk for alle hjulene vises på denne siden under kjøring 3 233.
Dekkbelastning
Dekktrykk-kategori i henhold til det
aktuelle dekktrykket kan velges
3 233.
Følgeavstand
Viser avstanden i sekunder til en forankjørende bil 3 182. Hvis adaptiv
hastighetskontroll er aktiv, viser
denne siden i stedet innstilt følgeav‐
stand.
Trafikkskiltregistrering
Viser registrerte trafikkskilt på gjel‐
dende veistrekning 3 190.Økonomisk informasjon @
Mulige sider er: ● økonomitrend
● økonomi-indeks
● toppforbrukere
Økonomitrend
Viser gjennomsnittlig forbruksutvik‐
ling over en kjørelengde på 50 km.
Fylte segmenter viser forbruket i trinn på 5 km og viser topografiens eller
kjørestilens effekt på drivstofforbru‐
ket.
Grafen kan nullstilles ved at du tryk‐
ker på SET/CLR .
Økonomi-indeks
Det aktuelle drivstofforbruket vises i
en økonomiskala. For økonomisk
kjøring bør kjørestilen tilpasses slik at
de fylte segmentene er innenfor Eco- området. Jo flere segmenter som er
fylt, jo høyere er drivstofforbruket.
Samtidig vises gjennomsnittsverdien for forbruket.
Toppforbrukere
Listet med store komfortforbrukere
som er slått på for øyeblikket, vises i
fallende rekkefølge. Drivstoffspare‐
potensialet vises.
I enkelte kjøretilstander vil motoren
aktivere bakruteoppvarmingen auto‐
matisk for å øke motorbelastningen. I så fall vil vises bakruteoppvarmingen
som en av de største strømforbru‐
kerne, uten at føreren har aktivert
denne.
Informasjonsdisplay Informasjonsdisplayet er plassert i
instrumentpanelet i nærheten av
instrumentgruppen.
