OPEL ZAFIRA C 2017.5 Instruksjonsbok

Seter og sikkerhetsutstyr49Sikkerhetsbeltene er konstruert for å
brukes av bare én person om gangen. Barnesikringsutstyr 3 59.
Kontroller alle deler av beltesystemet
med jevne mellomrom for å se etter
skader, smuss og om det fungerer
som det skal.
Sørg for at skadede deler skiftes ut.
Etter en ulykke skal belter og utløste
beltestrammere skiftes ut av et verk‐
sted.
Les dette
Sørg for at beltene ikke skades av
sko eller skarpe gjenstander. De må
heller ikke være fastklemt. Hindre
smuss i å trenge inn i beltesnellene.
Sikkerhetsbeltevarsler
Hvert sete har en setebeltevarsler,
angitt for frontsetene med en kontrol‐
lindikator X i turtelleren 3 108 eller
for baksetene med symbolene X eller
> i førerinformasjonssenteret 3 114.
Beltekraftbegrenser
I forsetene reduseres belastningen
på kroppen ved at beltet gradvis gir
etter ved en kollisjon.Beltestrammere
Forsetebeltene strammes ved front‐
kollisjoner eller påkjørsler bakfra av
en viss alvorlighetsgrad.9 Advarsel
Feilhandlinger (for eksempel å ta
av eller feste sikkerhetsbeltene) kan utløse beltestrammerne.
Utløsing av beltestrammere indikeres
ved at kontrollampen v 3 108 lyser
konstant.
Utløste beltestrammere må skiftes ut
av et verksted. Beltestrammere kan
bare utløses én gang.
Les dette
Det må ikke festes eller monteres
tilbehør eller andre gjenstander som
kan hindre funksjonen til beltestram‐
merne. Det må ikke gjøres endringer på beltestrammerkomponentene,
ettersom det vil føre til at bilens type‐
godkjenning oppheves.
Tre-punkts sikkerhetsbelte
Feste
Trekk beltet ut av beltesnellen, før det foran kroppen uten å vri det, og fest
beltetungen i beltelåsen. Stram hofte‐
beltet jevnlig under kjøring ved å
trekke i skulderbeltet.

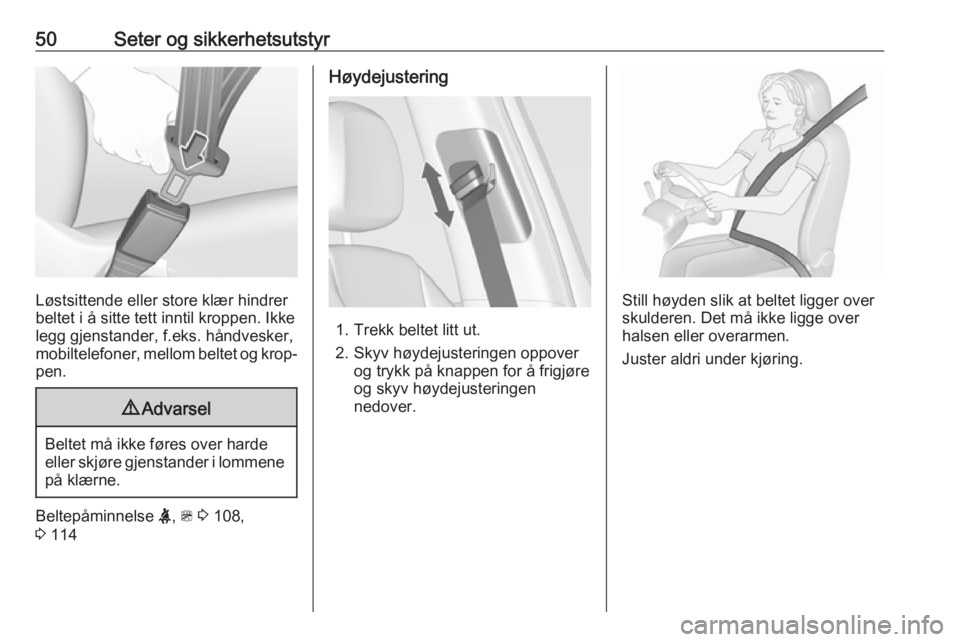

50Seter og sikkerhetsutstyr
Løstsittende eller store klær hindrer
beltet i å sitte tett inntil kroppen. Ikke
legg gjenstander, f.eks. håndvesker,
mobiltelefoner, mellom beltet og krop‐
pen.
9 Advarsel
Beltet må ikke føres over harde
eller skjøre gjenstander i lommene
på klærne.
Beltepåminnelse X, > 3 108,
3 114
Høydejustering
1. Trekk beltet litt ut.
2. Skyv høydejusteringen oppover og trykk på knappen for å frigjøre
og skyv høydejusteringen
nedover.
Still høyden slik at beltet ligger over
skulderen. Det må ikke ligge over
halsen eller overarmen.
Juster aldri under kjøring.

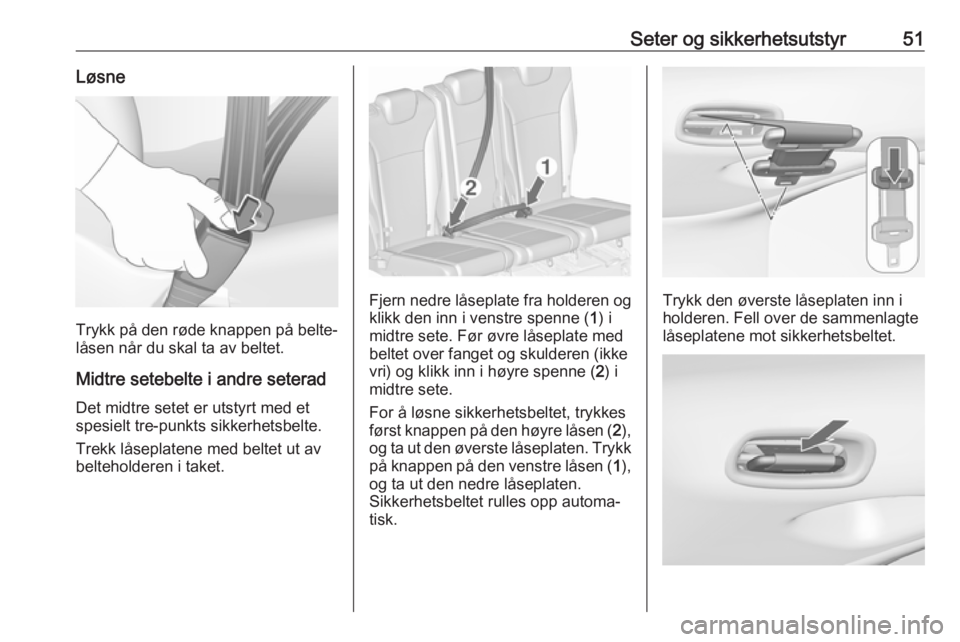

Seter og sikkerhetsutstyr51Løsne
Trykk på den røde knappen på belte‐låsen når du skal ta av beltet.
Midtre setebelte i andre seterad Det midtre setet er utstyrt med et
spesielt tre-punkts sikkerhetsbelte.
Trekk låseplatene med beltet ut av
belteholderen i taket.
Fjern nedre låseplate fra holderen og
klikk den inn i venstre spenne ( 1) i
midtre sete. Før øvre låseplate med
beltet over fanget og skulderen (ikke
vri) og klikk inn i høyre spenne ( 2) i
midtre sete.
For å løsne sikkerhetsbeltet, trykkes
først knappen på den høyre låsen ( 2),
og ta ut den øverste låseplaten. Trykk på knappen på den venstre låsen ( 1),
og ta ut den nedre låseplaten.
Sikkerhetsbeltet rulles opp automa‐
tisk.Trykk den øverste låseplaten inn i
holderen. Fell over de sammenlagte
låseplatene mot sikkerhetsbeltet.

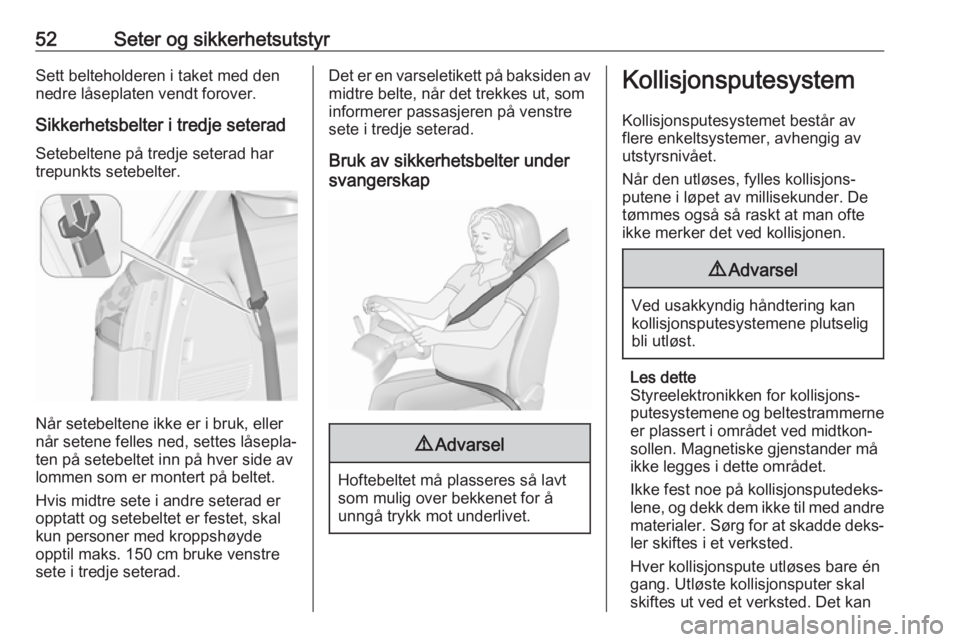

52Seter og sikkerhetsutstyrSett belteholderen i taket med den
nedre låseplaten vendt forover.
Sikkerhetsbelter i tredje seterad Setebeltene på tredje seterad har
trepunkts setebelter.
Når setebeltene ikke er i bruk, eller
når setene felles ned, settes låsepla‐ ten på setebeltet inn på hver side avlommen som er montert på beltet.
Hvis midtre sete i andre seterad er
opptatt og setebeltet er festet, skal
kun personer med kroppshøyde
opptil maks. 150 cm bruke venstre
sete i tredje seterad.
Det er en varseletikett på baksiden av midtre belte, når det trekkes ut, som
informerer passasjeren på venstre
sete i tredje seterad.
Bruk av sikkerhetsbelter under
svangerskap9 Advarsel
Hoftebeltet må plasseres så lavt
som mulig over bekkenet for å
unngå trykk mot underlivet.
Kollisjonsputesystem
Kollisjonsputesystemet består av
flere enkeltsystemer, avhengig av
utstyrsnivået.
Når den utløses, fylles kollisjons‐ putene i løpet av millisekunder. De
tømmes også så raskt at man ofte
ikke merker det ved kollisjonen.9 Advarsel
Ved usakkyndig håndtering kan
kollisjonsputesystemene plutselig
bli utløst.
Les dette
Styreelektronikken for kollisjons‐ putesystemene og beltestrammerne er plassert i området ved midtkon‐
sollen. Magnetiske gjenstander må ikke legges i dette området.
Ikke fest noe på kollisjonsputedeks‐
lene, og dekk dem ikke til med andre
materialer. Sørg for at skadde deks‐ ler skiftes i et verksted.
Hver kollisjonspute utløses bare én
gang. Utløste kollisjonsputer skal
skiftes ut ved et verksted. Det kan

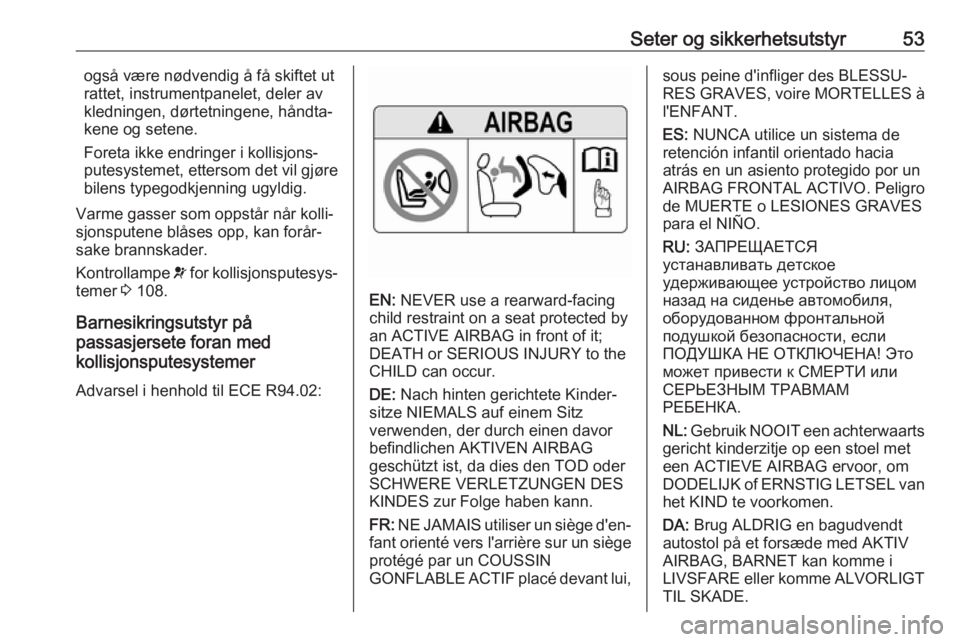

Seter og sikkerhetsutstyr53også være nødvendig å få skiftet ut
rattet, instrumentpanelet, deler av
kledningen, dørtetningene, håndta‐
kene og setene.
Foreta ikke endringer i kollisjons‐
putesystemet, ettersom det vil gjøre
bilens typegodkjenning ugyldig.
Varme gasser som oppstår når kolli‐
sjonsputene blåses opp, kan forår‐
sake brannskader.
Kontrollampe v for kollisjonsputesys‐
temer 3 108.
Barnesikringsutstyr på
passasjersete foran med
kollisjonsputesystemer
Advarsel i henhold til ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.

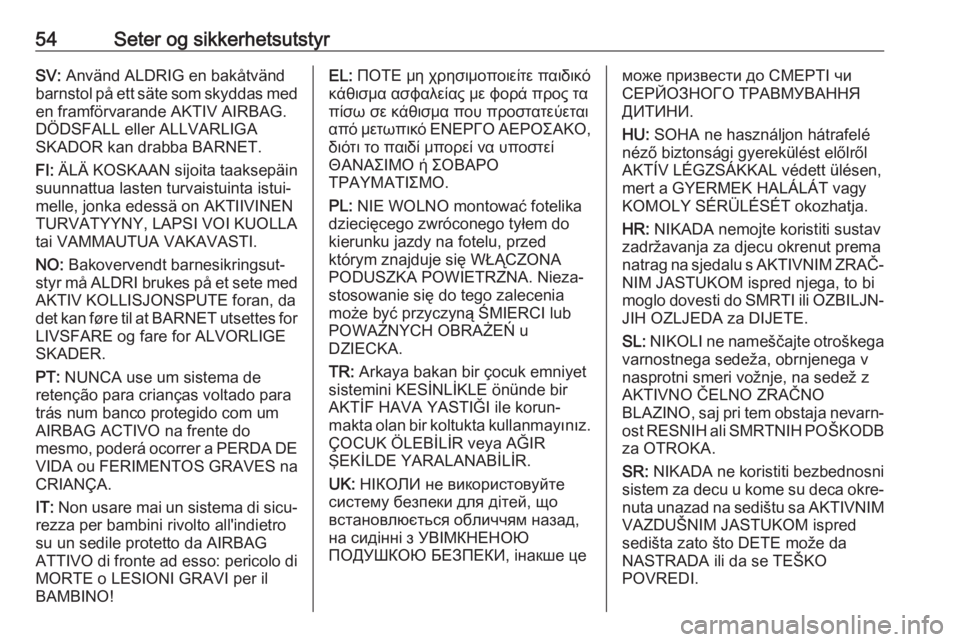

54Seter og sikkerhetsutstyrSV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше цеможе призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevarn‐ ost RESNIH ali SMRTNIH POŠKODB
za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.

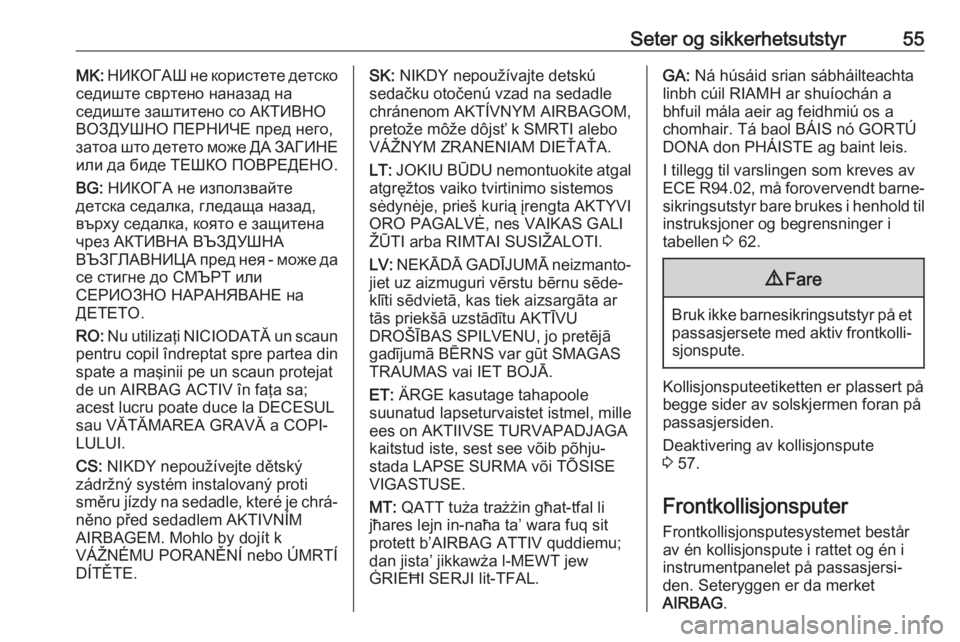

Seter og sikkerhetsutstyr55MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU
DROŠĪBAS SPILVENU, jo pretējā
gadījumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
I tillegg til varslingen som kreves av
ECE R94.02, må forovervendt barne‐ sikringsutstyr bare brukes i henhold til
instruksjoner og begrensninger i
tabellen 3 62.9 Fare
Bruk ikke barnesikringsutstyr på et
passasjersete med aktiv frontkolli‐ sjonspute.
Kollisjonsputeetiketten er plassert på
begge sider av solskjermen foran på
passasjersiden.
Deaktivering av kollisjonspute
3 57.
Frontkollisjonsputer
Frontkollisjonsputesystemet består
av én kollisjonspute i rattet og én i
instrumentpanelet på passasjersi‐
den. Seteryggen er da merket
AIRBAG .

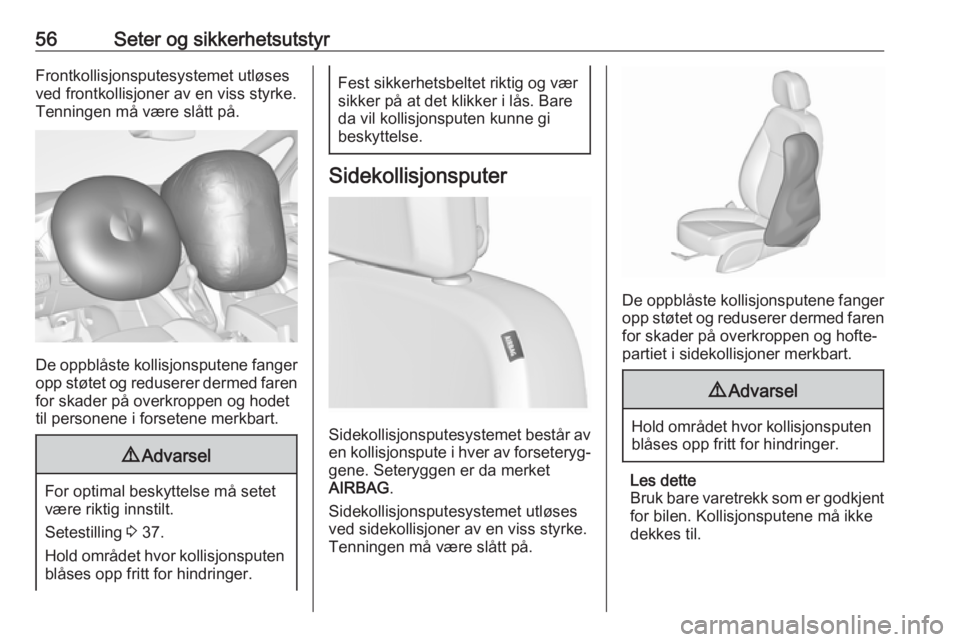

56Seter og sikkerhetsutstyrFrontkollisjonsputesystemet utløses
ved frontkollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hodet
til personene i forsetene merkbart.
9 Advarsel
For optimal beskyttelse må setet
være riktig innstilt.
Setestilling 3 37.
Hold området hvor kollisjonsputen blåses opp fritt for hindringer.
Fest sikkerhetsbeltet riktig og vær
sikker på at det klikker i lås. Bare
da vil kollisjonsputen kunne gi
beskyttelse.
Sidekollisjonsputer
Sidekollisjonsputesystemet består av
en kollisjonspute i hver av forseteryg‐
gene. Seteryggen er da merket
AIRBAG .
Sidekollisjonsputesystemet utløses
ved sidekollisjoner av en viss styrke.
Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for skader på overkroppen og hofte‐
partiet i sidekollisjoner merkbart.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Les dette
Bruk bare varetrekk som er godkjent for bilen. Kollisjonsputene må ikke
dekkes til.

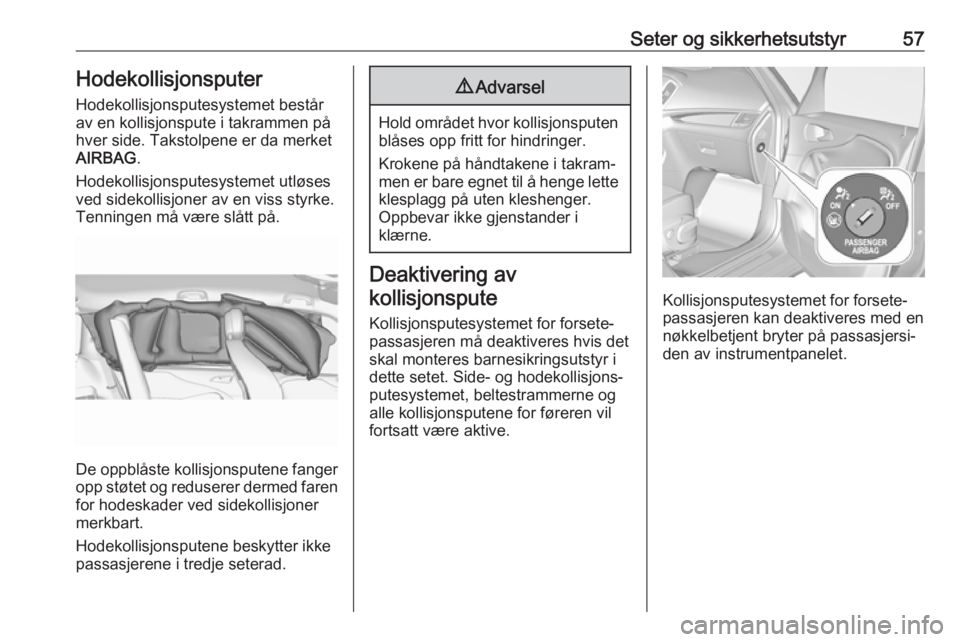

Seter og sikkerhetsutstyr57HodekollisjonsputerHodekollisjonsputesystemet består
av en kollisjonspute i takrammen på
hver side. Takstolpene er da merket
AIRBAG .
Hodekollisjonsputesystemet utløses ved sidekollisjoner av en viss styrke. Tenningen må være slått på.
De oppblåste kollisjonsputene fanger opp støtet og reduserer dermed faren
for hodeskader ved sidekollisjoner
merkbart.
Hodekollisjonsputene beskytter ikke
passasjerene i tredje seterad.
9 Advarsel
Hold området hvor kollisjonsputen
blåses opp fritt for hindringer.
Krokene på håndtakene i takram‐
men er bare egnet til å henge lette
klesplagg på uten kleshenger.
Oppbevar ikke gjenstander i
klærne.
Deaktivering av
kollisjonspute
Kollisjonsputesystemet for forsete‐
passasjeren må deaktiveres hvis det
skal monteres barnesikringsutstyr i
dette setet. Side- og hodekollisjons‐
putesystemet, beltestrammerne og
alle kollisjonsputene for føreren vil
fortsatt være aktive.
Kollisjonsputesystemet for forsete‐
passasjeren kan deaktiveres med en
nøkkelbetjent bryter på passasjersi‐
den av instrumentpanelet.

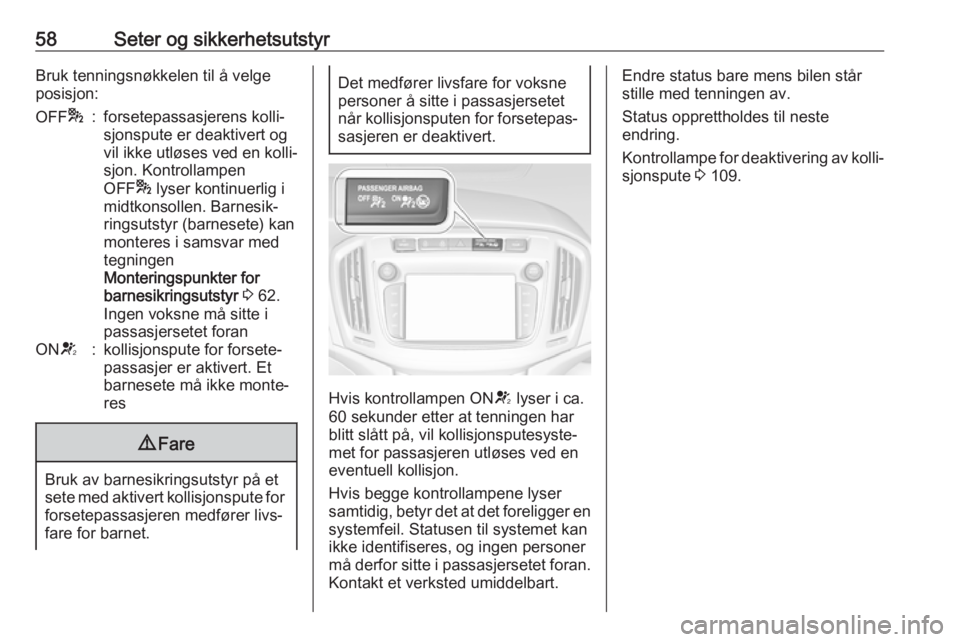

58Seter og sikkerhetsutstyrBruk tenningsnøkkelen til å velge
posisjon:OFF *:forsetepassasjerens kolli‐
sjonspute er deaktivert og
vil ikke utløses ved en kolli‐
sjon. Kontrollampen
OFF * lyser kontinuerlig i
midtkonsollen. Barnesik‐
ringsutstyr (barnesete) kan
monteres i samsvar med
tegningen
Monteringspunkter for
barnesikringsutstyr 3 62.
Ingen voksne må sitte i
passasjersetet foranON V:kollisjonspute for forsete‐
passasjer er aktivert. Et
barnesete må ikke monte‐
res9 Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute for forsetepassasjeren medfører livs‐fare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet når kollisjonsputen for forsetepas‐
sasjeren er deaktivert.
Hvis kontrollampen ON V lyser i ca.
60 sekunder etter at tenningen har
blitt slått på, vil kollisjonsputesyste‐
met for passasjeren utløses ved en
eventuell kollisjon.
Hvis begge kontrollampene lyser
samtidig, betyr det at det foreligger en
systemfeil. Statusen til systemet kan
ikke identifiseres, og ingen personer
må derfor sitte i passasjersetet foran. Kontakt et verksted umiddelbart.
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste
endring.
Kontrollampe for deaktivering av kolli‐
sjonspute 3 109.
