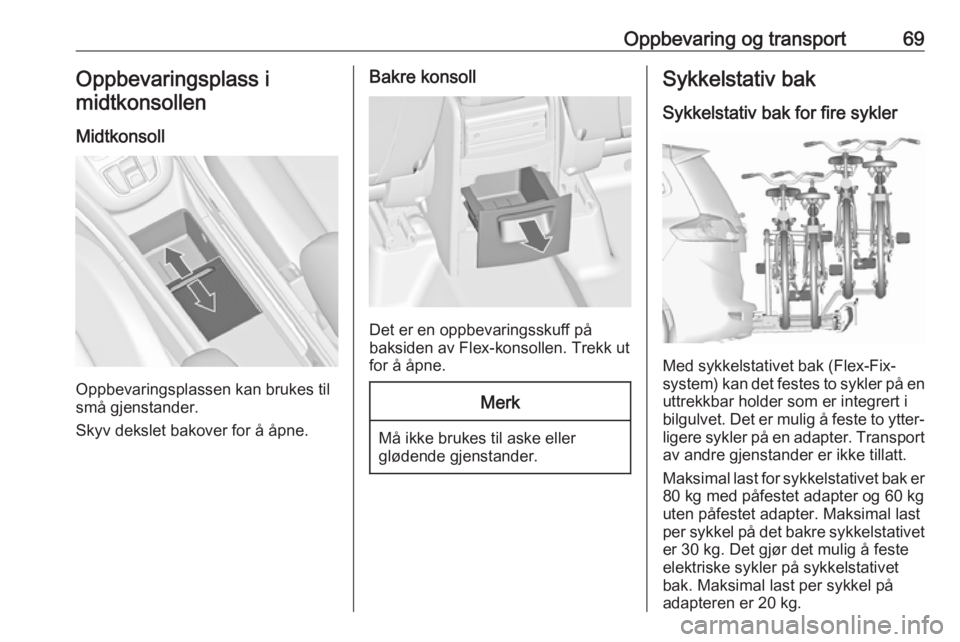

Oppbevaring og transport69Oppbevaringsplass imidtkonsollen
Midtkonsoll
Oppbevaringsplassen kan brukes til
små gjenstander.
Skyv dekslet bakover for å åpne.
Bakre konsoll
Det er en oppbevaringsskuff på
baksiden av Flex-konsollen. Trekk ut
for å åpne.
Merk
Må ikke brukes til aske eller
glødende gjenstander.
Sykkelstativ bak
Sykkelstativ bak for fire sykler
Med sykkelstativet bak (Flex-Fix-
system) kan det festes to sykler på en
uttrekkbar holder som er integrert i
bilgulvet. Det er mulig å feste to ytter‐ ligere sykler på en adapter. Transportav andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er
80 kg med påfestet adapter og 60 kg
uten påfestet adapter. Maksimal last
per sykkel på det bakre sykkelstativet
er 30 kg. Det gjør det mulig å feste
elektriske sykler på sykkelstativet
bak. Maksimal last per sykkel på
adapteren er 20 kg.

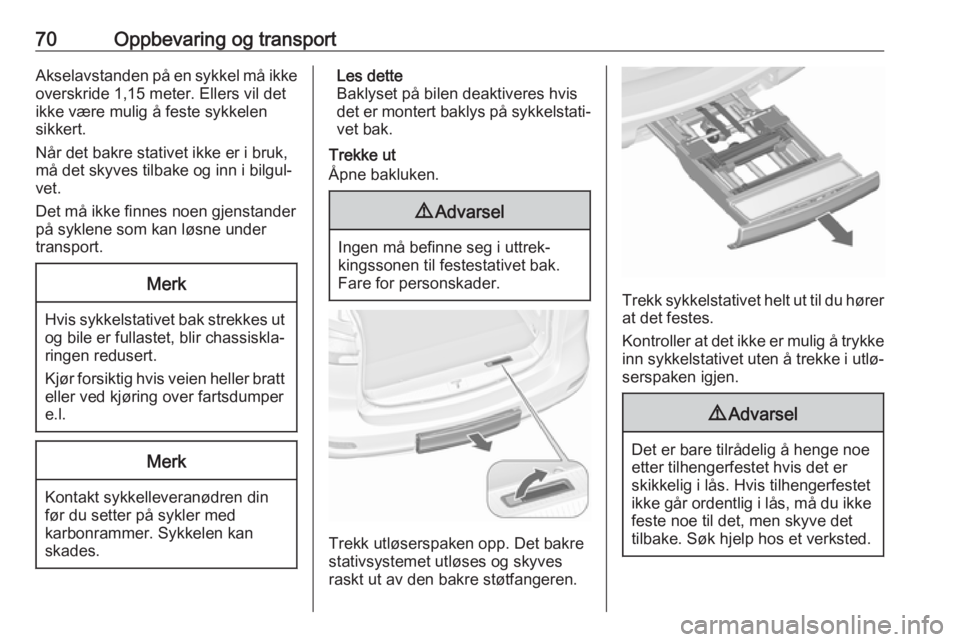

70Oppbevaring og transportAkselavstanden på en sykkel må ikkeoverskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen
sikkert.
Når det bakre stativet ikke er i bruk,
må det skyves tilbake og inn i bilgul‐
vet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller bratt
eller ved kjøring over fartsdumper
e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med
karbonrammer. Sykkelen kan
skades.
Les dette
Baklyset på bilen deaktiveres hvis
det er montert baklys på sykkelstati‐ vet bak.
Trekke ut
Åpne bakluken.9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Det bakre
stativsystemet utløses og skyves
raskt ut av den bakre støtfangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det
tilbake. Søk hjelp hos et verksted.

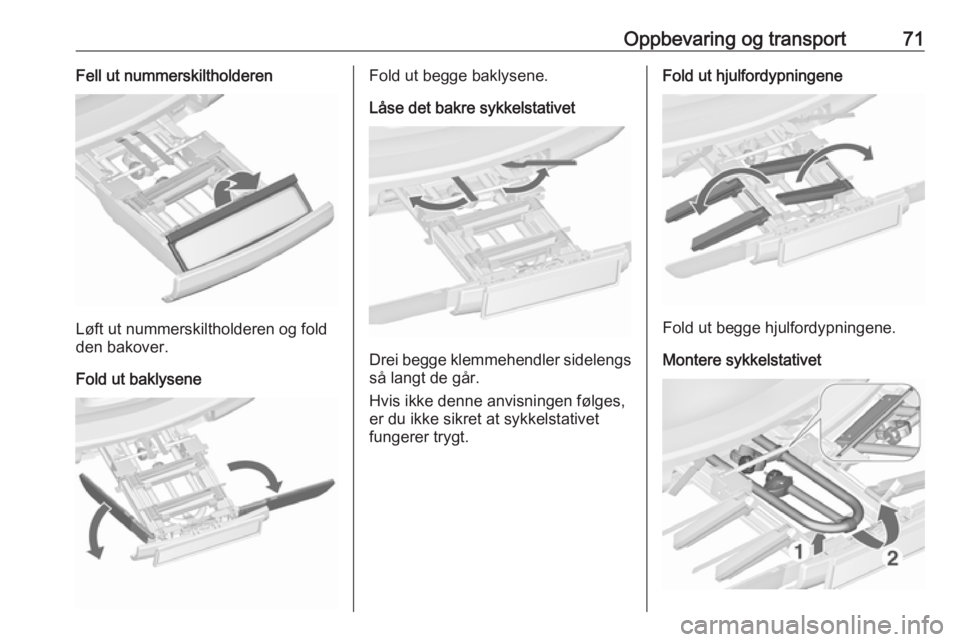

Oppbevaring og transport71Fell ut nummerskiltholderen
Løft ut nummerskiltholderen og fold
den bakover.
Fold ut baklysene
Fold ut begge baklysene.
Låse det bakre sykkelstativet
Drei begge klemmehendler sidelengs
så langt de går.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet fungerer trygt.
Fold ut hjulfordypningene
Fold ut begge hjulfordypningene.
Montere sykkelstativet

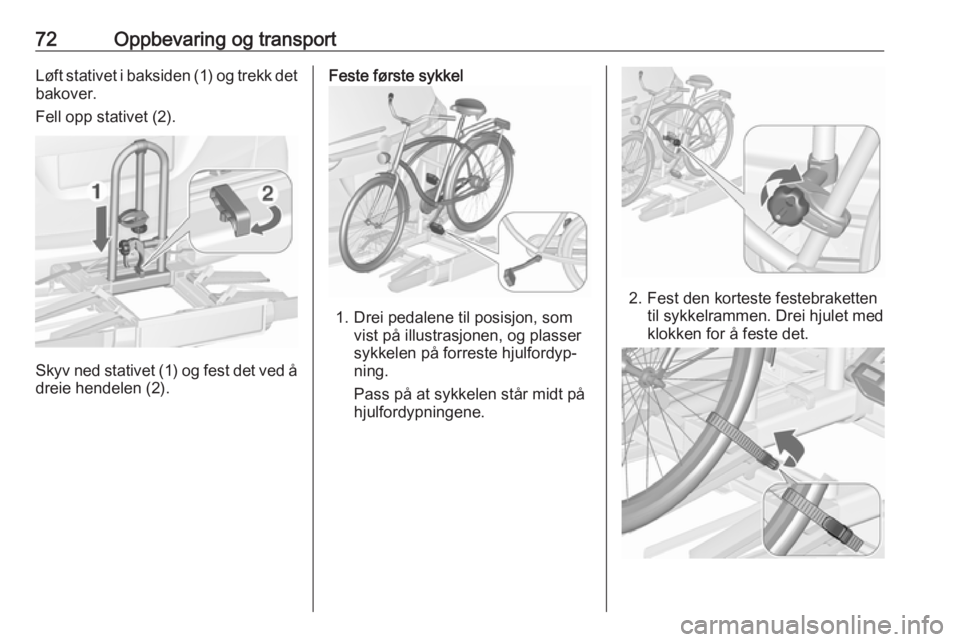

72Oppbevaring og transportLøft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet (2).
Skyv ned stativet (1) og fest det ved å
dreie hendelen (2).
Feste første sykkel
1. Drei pedalene til posisjon, som vist på illustrasjonen, og plasser
sykkelen på forreste hjulfordyp‐
ning.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.

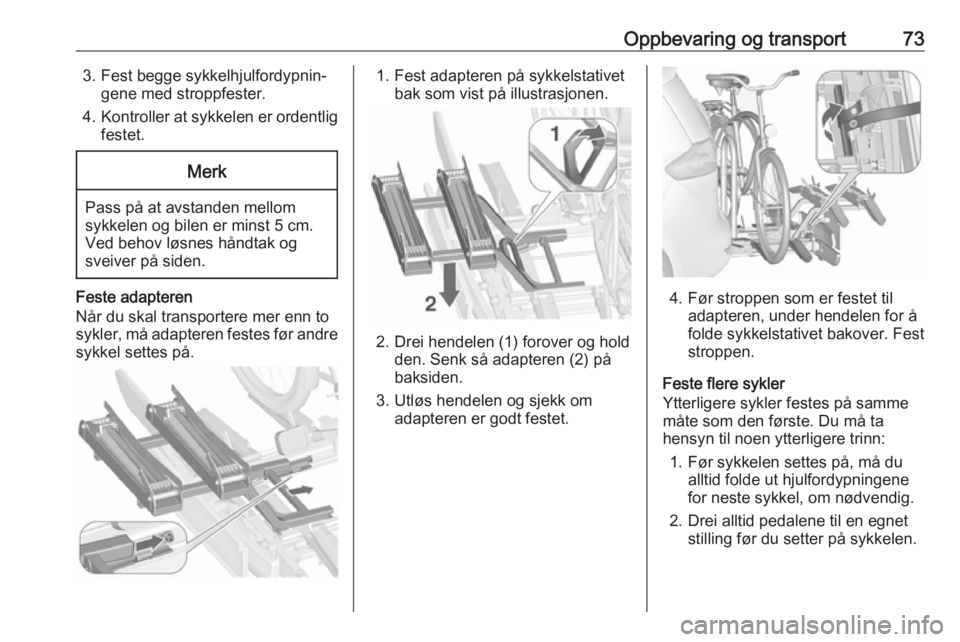

Oppbevaring og transport733. Fest begge sykkelhjulfordypnin‐gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom
sykkelen og bilen er minst 5 cm.
Ved behov løsnes håndtak og
sveiver på siden.
Feste adapteren
Når du skal transportere mer enn to
sykler, må adapteren festes før andre sykkel settes på.
1. Fest adapteren på sykkelstativet bak som vist på illustrasjonen.
2. Drei hendelen (1) forover og holdden. Senk så adapteren (2) på
baksiden.
3. Utløs hendelen og sjekk om adapteren er godt festet.
4. Før stroppen som er festet tiladapteren, under hendelen for å
folde sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme
måte som den første. Du må ta
hensyn til noen ytterligere trinn:
1. Før sykkelen settes på, må du alltid folde ut hjulfordypningenefor neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.

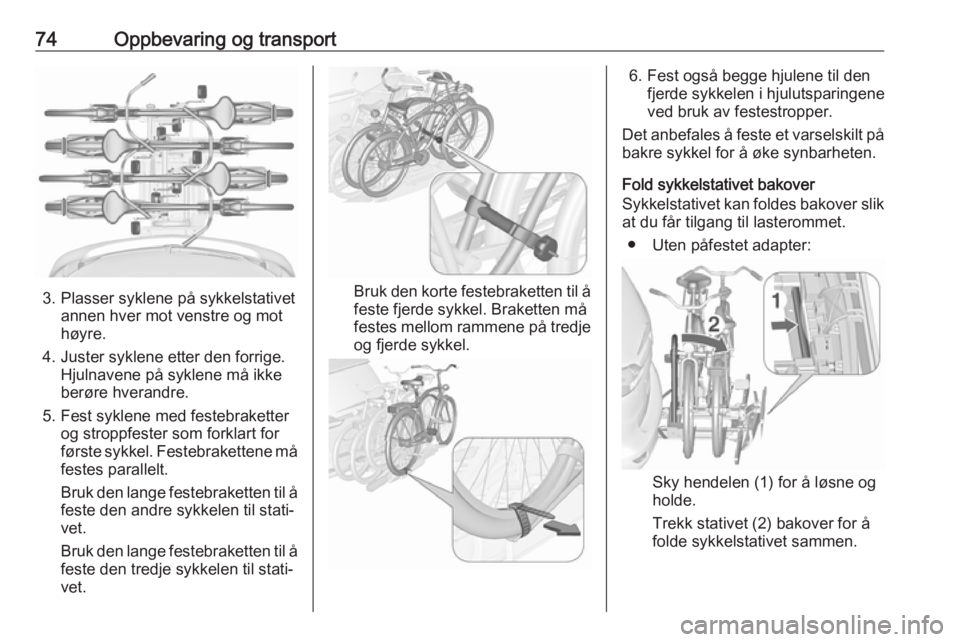

74Oppbevaring og transport
3. Plasser syklene på sykkelstativetannen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den lange festebraketten til å
feste den tredje sykkelen til stati‐
vet.Bruk den korte festebraketten til å feste fjerde sykkel. Braketten må
festes mellom rammene på tredje
og fjerde sykkel.
6. Fest også begge hjulene til den fjerde sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
● Uten påfestet adapter:
Sky hendelen (1) for å løsne og
holde.
Trekk stativet (2) bakover for å folde sykkelstativet sammen.

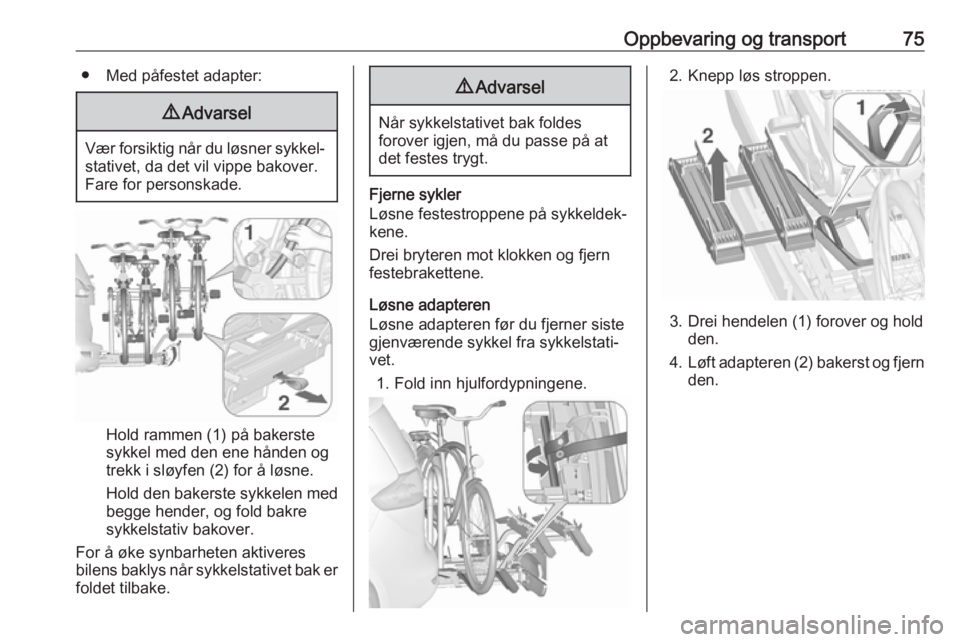

Oppbevaring og transport75● Med påfestet adapter:9Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen (1) på bakerste
sykkel med den ene hånden og
trekk i sløyfen (2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre
sykkelstativ bakover.
For å øke synbarheten aktiveres
bilens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes
forover igjen, må du passe på at
det festes trygt.
Fjerne sykler
Løsne festestroppene på sykkeldek‐
kene.
Drei bryteren mot klokken og fjern
festebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner siste
gjenværende sykkel fra sykkelstati‐
vet.
1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.
3. Drei hendelen (1) forover og hold den.
4. Løft adapteren (2) bakerst og fjern
den.

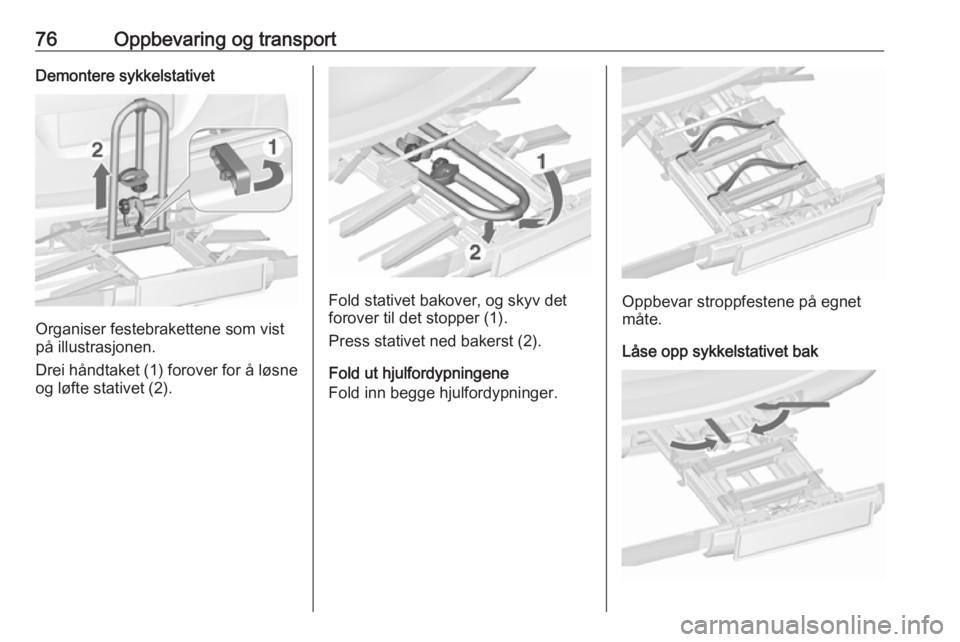

76Oppbevaring og transportDemontere sykkelstativet
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket (1) forover for å løsne
og løfte stativet (2).
Fold stativet bakover, og skyv det
forover til det stopper (1).
Press stativet ned bakerst (2).
Fold ut hjulfordypningene
Fold inn begge hjulfordypninger.Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak

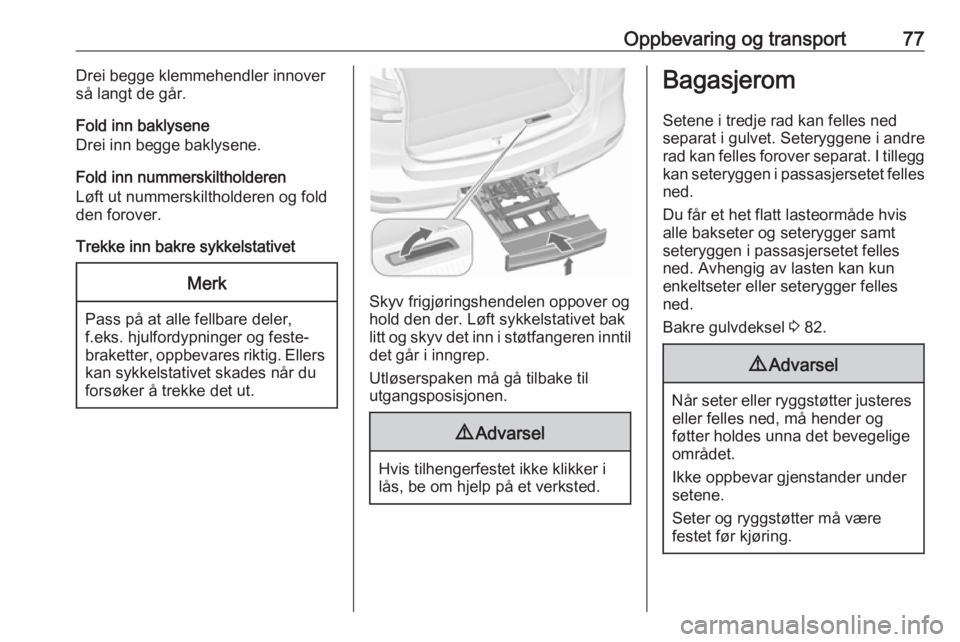

Oppbevaring og transport77Drei begge klemmehendler innover
så langt de går.
Fold inn baklysene
Drei inn begge baklysene.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold
den forover.
Trekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.Skyv frigjøringshendelen oppover og
hold den der. Løft sykkelstativet bak
litt og skyv det inn i støtfangeren inntil det går i inngrep.
Utløserspaken må gå tilbake til
utgangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Setene i tredje rad kan felles ned
separat i gulvet. Seteryggene i andre
rad kan felles forover separat. I tillegg kan seteryggen i passasjersetet felles
ned.
Du får et het flatt lasteormåde hvis
alle bakseter og seterygger samt
seteryggen i passasjersetet felles
ned. Avhengig av lasten kan kun
enkeltseter eller seterygger felles
ned.
Bakre gulvdeksel 3 82.9 Advarsel
Når seter eller ryggstøtter justeres
eller felles ned, må hender og
føtter holdes unna det bevegelige
området.
Ikke oppbevar gjenstander under
setene.
Seter og ryggstøtter må være
festet før kjøring.

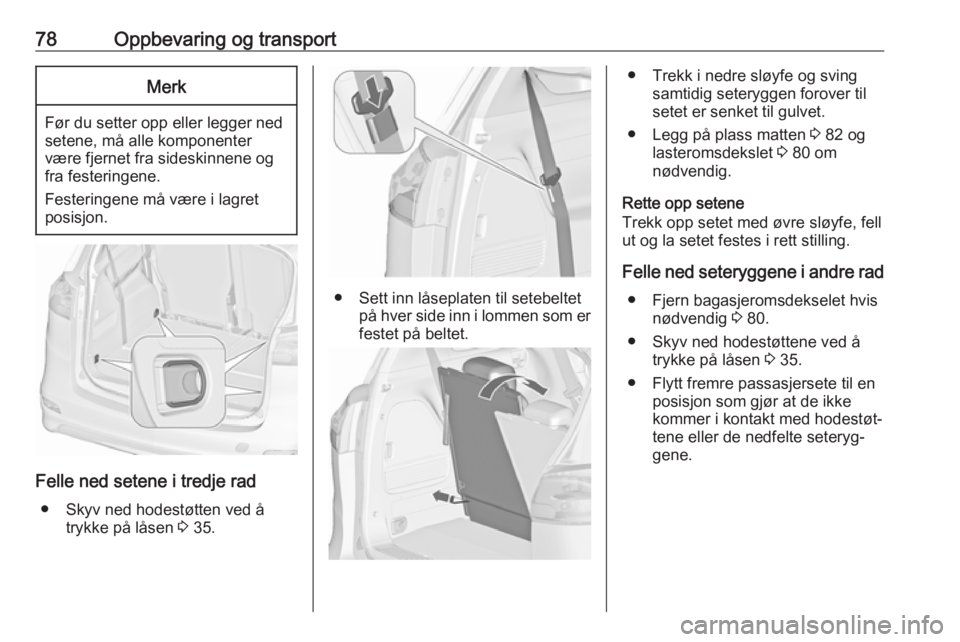

78Oppbevaring og transportMerk
Før du setter opp eller legger ned
setene, må alle komponenter
være fjernet fra sideskinnene og
fra festeringene.
Festeringene må være i lagret
posisjon.
Felle ned setene i tredje rad
● Skyv ned hodestøtten ved å trykke på låsen 3 35.
● Sett inn låseplaten til setebeltet
på hver side inn i lommen som erfestet på beltet.
● Trekk i nedre sløyfe og sving samtidig seteryggen forover til
setet er senket til gulvet.
● Legg på plass matten 3 82 og
lasteromsdekslet 3 80 om
nødvendig.
Rette opp setene
Trekk opp setet med øvre sløyfe, fell
ut og la setet festes i rett stilling.
Felle ned seteryggene i andre rad ● Fjern bagasjeromsdekselet hvis nødvendig 3 80.
● Skyv ned hodestøttene ved å trykke på låsen 3 35.
● Flytt fremre passasjersete til en posisjon som gjør at de ikke
kommer i kontakt med hodestøt‐
tene eller de nedfelte seteryg‐
gene.
