OPEL ZAFIRA C 2017.5 Instruktionsbok

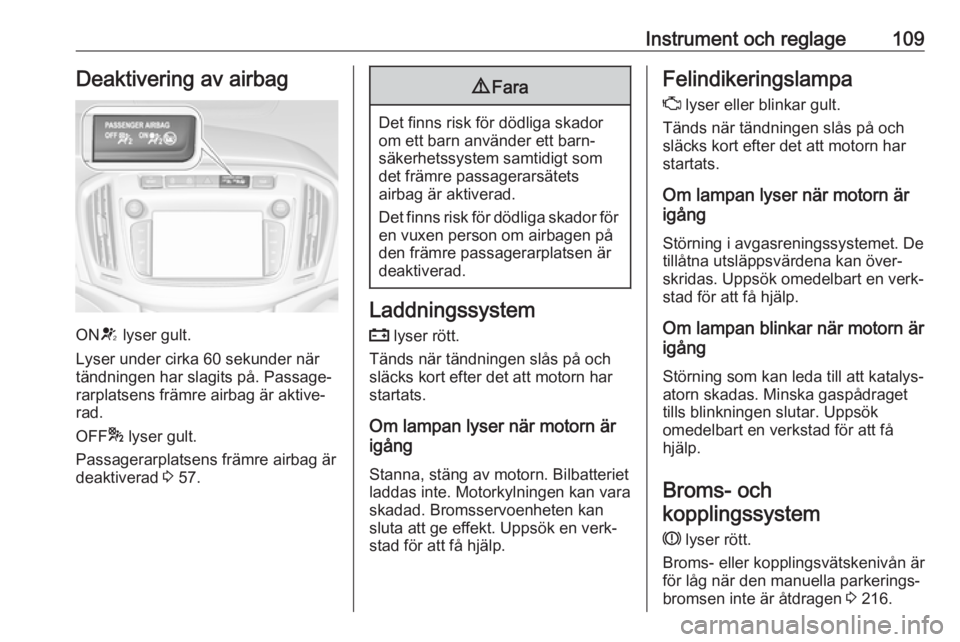

Instrument och reglage109Deaktivering av airbag
ONV lyser gult.
Lyser under cirka 60 sekunder när tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
OFF * lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 57.
9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets
airbag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är
för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 216.

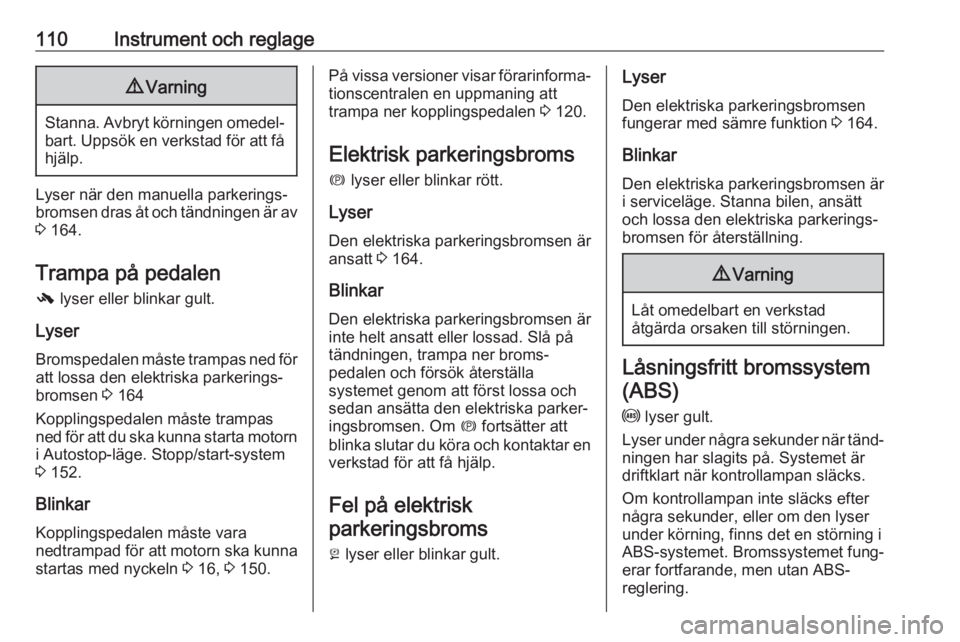

110Instrument och reglage9Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 164.
Trampa på pedalen
- lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 164
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 152.
Blinkar Kopplingspedalen måste vara
nedtrampad för att motorn ska kunna
startas med nyckeln 3 16, 3 150.
På vissa versioner visar förarinforma‐
tionscentralen en uppmaning att
trampa ner kopplingspedalen 3 120.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är ansatt 3 164.
Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Slå påtändningen, trampa ner broms‐
pedalen och försök återställa
systemet genom att först lossa och sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk parkeringsbroms
j lyser eller blinkar gult.Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 164.
Blinkar Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐ bromsen för återställning.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐ erar fortfarande, men utan ABS-
reglering.

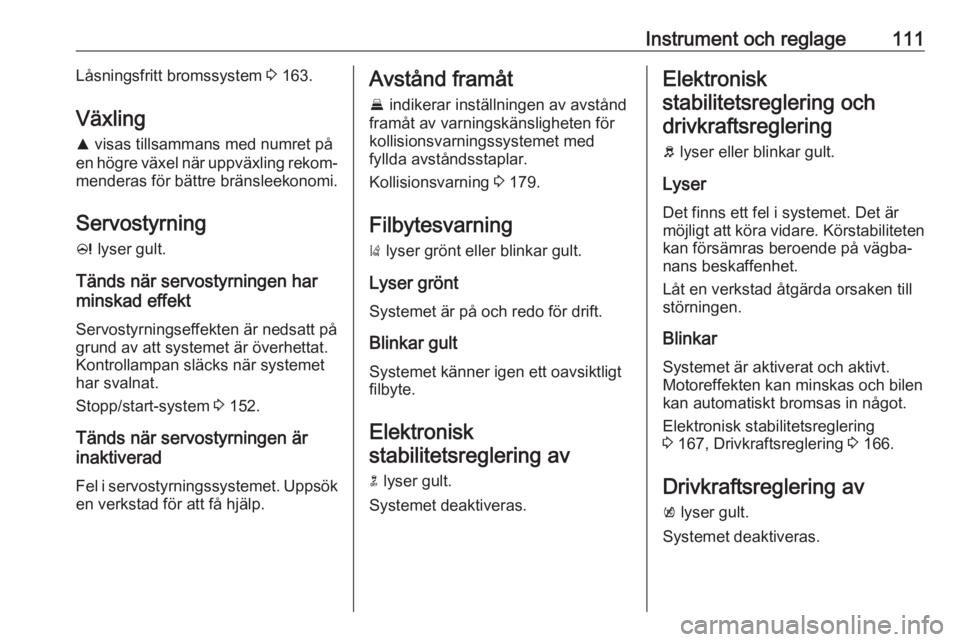

Instrument och reglage111Låsningsfritt bromssystem 3 163.
Växling
R visas tillsammans med numret på
en högre växel när uppväxling rekom‐
menderas för bättre bränsleekonomi.
Servostyrning c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat.
Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 152.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.Avstånd framåt
E indikerar inställningen av avstånd
framåt av varningskänsligheten för
kollisionsvarningssystemet med
fyllda avståndsstaplar.
Kollisionsvarning 3 179.
Filbytesvarning ) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.Elektronisk
stabilitetsreglering och drivkraftsreglering
b lyser eller blinkar gult.
Lyser Det finns ett fel i systemet. Det är
möjligt att köra vidare. Körstabiliteten
kan försämras beroende på vägba‐
nans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Elektronisk stabilitetsreglering
3 167, Drivkraftsreglering 3 166.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.

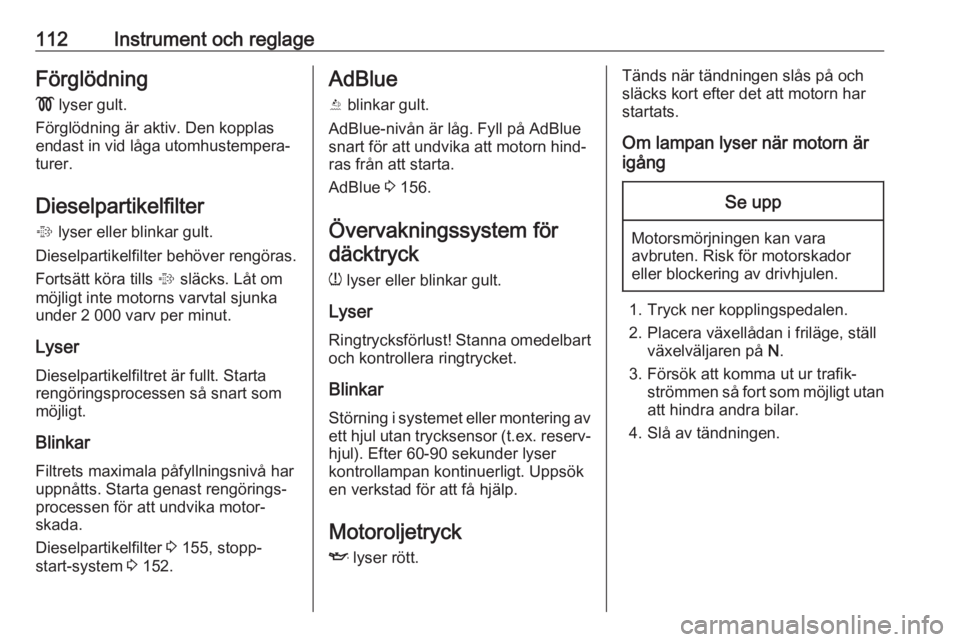

112Instrument och reglageFörglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter
% lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser
Dieselpartikelfiltret är fullt. Starta rengöringsprocessen så snart som
möjligt.
Blinkar
Filtrets maximala påfyllningsnivå har
uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 155, stopp-
start-system 3 152.AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue
snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 156.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser
kontrollampan kontinuerligt. Uppsök
en verkstad för att få hjälp.
Motoroljetryck I lyser rött.Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara avbruten. Risk för motorskador
eller blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.

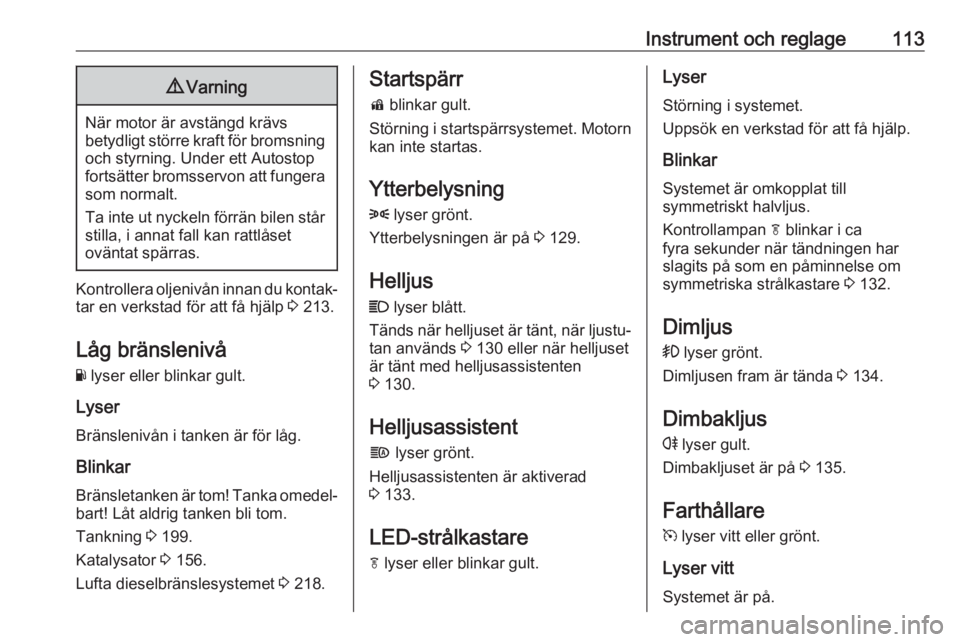

Instrument och reglage1139Varning
När motor är avstängd krävs
betydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kontak‐ tar en verkstad för att få hjälp 3 213.
Låg bränslenivå
Y lyser eller blinkar gult.
Lyser
Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Tankning 3 199.
Katalysator 3 156.
Lufta dieselbränslesystemet 3 218.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 129.
Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐
tan används 3 130 eller när helljuset
är tänt med helljusassistenten
3 130.
Helljusassistent
f lyser grönt.
Helljusassistenten är aktiverad
3 133.
LED-strålkastare
f lyser eller blinkar gult.Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar Systemet är omkopplat till
symmetriskt halvljus.
Kontrollampan f blinkar i ca
fyra sekunder när tändningen har
slagits på som en påminnelse om
symmetriska strålkastare 3 132.
Dimljus
> lyser grönt.
Dimljusen fram är tända 3 134.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 135.
Farthållare m lyser vitt eller grönt.
Lyser vitt
Systemet är på.

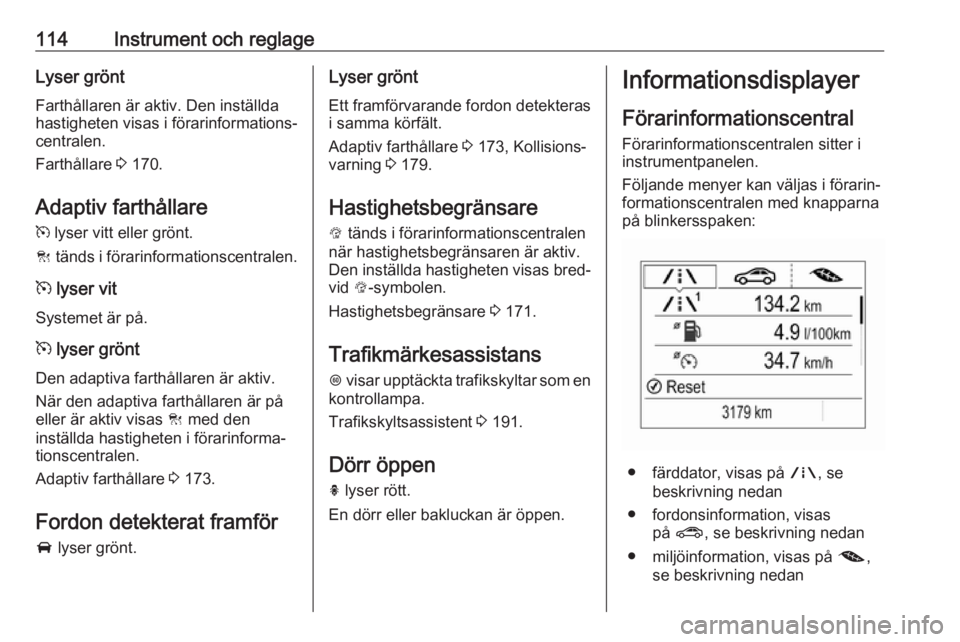

114Instrument och reglageLyser gröntFarthållaren är aktiv. Den inställda
hastigheten visas i förarinformations‐
centralen.
Farthållare 3 170.
Adaptiv farthållare m lyser vitt eller grönt.
C tänds i förarinformationscentralen.
m lyser vit
Systemet är på.
m lyser grönt
Den adaptiva farthållaren är aktiv. När den adaptiva farthållaren är på
eller är aktiv visas C med den
inställda hastigheten i förarinforma‐
tionscentralen.
Adaptiv farthållare 3 173.
Fordon detekterat framför
A lyser grönt.Lyser grönt
Ett framförvarande fordon detekteras
i samma körfält.
Adaptiv farthållare 3 173, Kollisions‐
varning 3 179.
Hastighetsbegränsare
L tänds i förarinformationscentralen
när hastighetsbegränsaren är aktiv.
Den inställda hastigheten visas bred‐
vid L-symbolen.
Hastighetsbegränsare 3 171.
Trafikmärkesassistans L visar upptäckta trafikskyltar som en
kontrollampa.
Trafikskyltsassistent 3 191.
Dörr öppen h lyser rött.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen sitter i
instrumentpanelen.
Följande menyer kan väljas i förarin‐
formationscentralen med knapparna på blinkersspaken:
● färddator, visas på ;, se
beskrivning nedan
● fordonsinformation, visas på ? , se beskrivning nedan
● miljöinformation, visas på @,
se beskrivning nedan

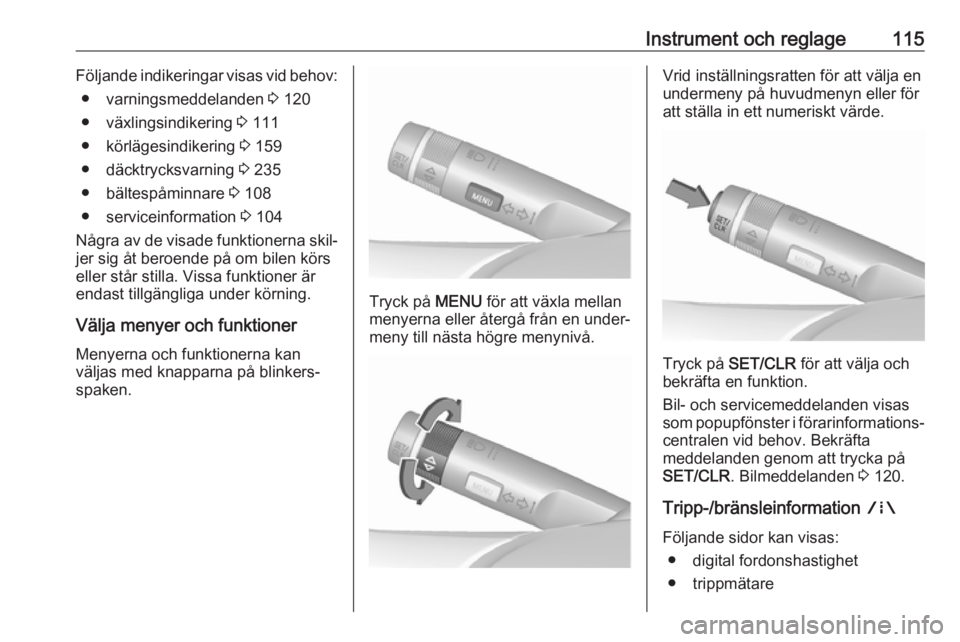

Instrument och reglage115Följande indikeringar visas vid behov:● varningsmeddelanden 3 120
● växlingsindikering 3 111
● körlägesindikering 3 159
● däcktrycksvarning 3 235
● bältespåminnare 3 108
● serviceinformation 3 104
Några av de visade funktionerna skil‐ jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Välja menyer och funktioner Menyerna och funktionerna kan
väljas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
menyerna eller återgå från en under‐
meny till nästa högre menynivå.
Vrid inställningsratten för att välja en
undermeny på huvudmenyn eller för
att ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja och
bekräfta en funktion.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR . Bilmeddelanden 3 120.
Tripp-/bränsleinformation ;
Följande sidor kan visas: ● digital fordonshastighet
● trippmätare

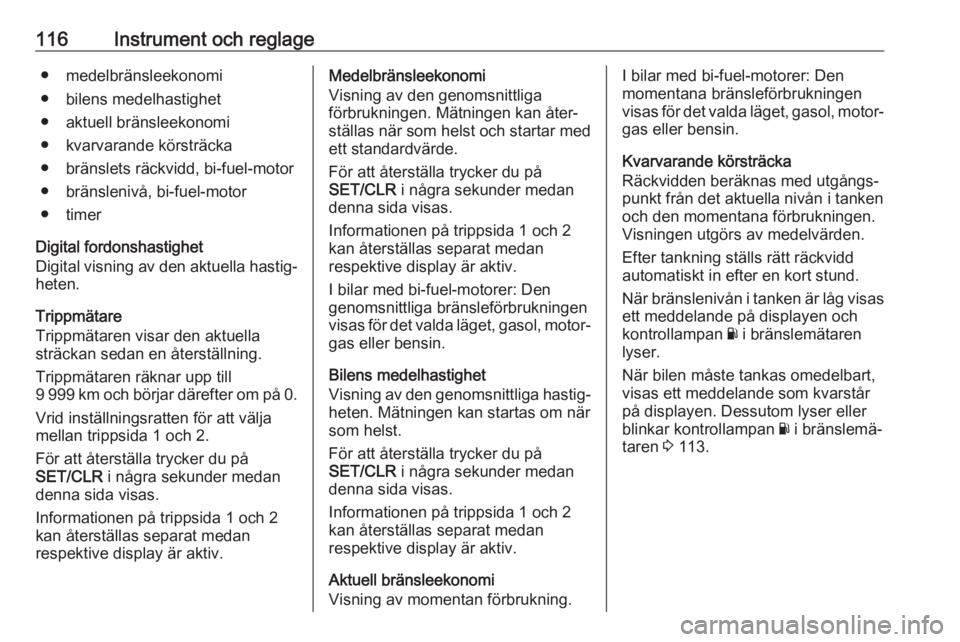

116Instrument och reglage● medelbränsleekonomi
● bilens medelhastighet
● aktuell bränsleekonomi
● kvarvarande körsträcka
● bränslets räckvidd, bi-fuel-motor
● bränslenivå, bi-fuel-motor
● timer
Digital fordonshastighet
Digital visning av den aktuella hastig‐ heten.
Trippmätare
Trippmätaren visar den aktuella
sträckan sedan en återställning.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Vrid inställningsratten för att välja
mellan trippsida 1 och 2.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
Informationen på trippsida 1 och 2
kan återställas separat medan
respektive display är aktiv.Medelbränsleekonomi
Visning av den genomsnittliga
förbrukningen. Mätningen kan åter‐
ställas när som helst och startar med
ett standardvärde.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
Informationen på trippsida 1 och 2
kan återställas separat medan
respektive display är aktiv.
I bilar med bi-fuel-motorer: Den
genomsnittliga bränsleförbrukningen
visas för det valda läget, gasol, motor‐
gas eller bensin.
Bilens medelhastighet
Visning av den genomsnittliga hastig‐ heten. Mätningen kan startas om när
som helst.
För att återställa trycker du på
SET/CLR i några sekunder medan
denna sida visas.
Informationen på trippsida 1 och 2
kan återställas separat medan
respektive display är aktiv.
Aktuell bränsleekonomi
Visning av momentan förbrukning.I bilar med bi-fuel-motorer: Den
momentana bränsleförbrukningen
visas för det valda läget, gasol, motor‐
gas eller bensin.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från det aktuella nivån i tanken
och den momentana förbrukningen. Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande på displayen och
kontrollampan Y i bränslemätaren
lyser.
När bilen måste tankas omedelbart,
visas ett meddelande som kvarstår
på displayen. Dessutom lyser eller
blinkar kontrollampan Y i bränslemä‐
taren 3 113.

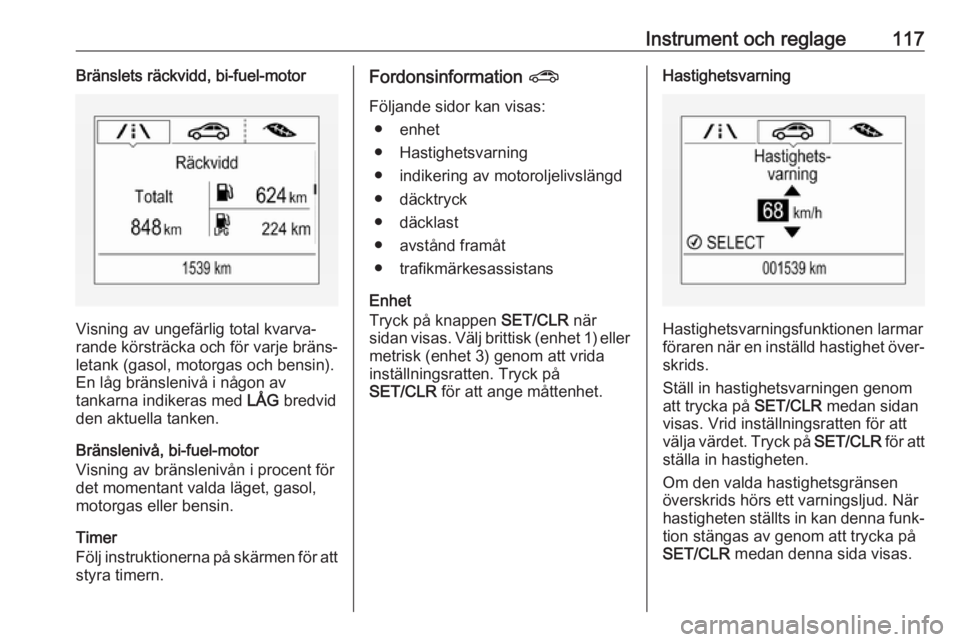

Instrument och reglage117Bränslets räckvidd, bi-fuel-motor
Visning av ungefärlig total kvarva‐
rande körsträcka och för varje bräns‐
letank (gasol, motorgas och bensin).
En låg bränslenivå i någon av
tankarna indikeras med LÅG bredvid
den aktuella tanken.
Bränslenivå, bi-fuel-motor
Visning av bränslenivån i procent för
det momentant valda läget, gasol,
motorgas eller bensin.
Timer
Följ instruktionerna på skärmen för att
styra timern.
Fordonsinformation ?
Följande sidor kan visas: ● enhet
● Hastighetsvarning
● indikering av motoroljelivslängd
● däcktryck
● däcklast
● avstånd framåt
● trafikmärkesassistans
Enhet
Tryck på knappen SET/CLR när
sidan visas. Välj brittisk (enhet 1) eller metrisk (enhet 3) genom att vrida
inställningsratten. Tryck på
SET/CLR för att ange måttenhet.Hastighetsvarning
Hastighetsvarningsfunktionen larmar
föraren när en inställd hastighet över‐
skrids.
Ställ in hastighetsvarningen genom
att trycka på SET/CLR medan sidan
visas. Vrid inställningsratten för att
välja värdet. Tryck på SET/CLR för att
ställa in hastigheten.
Om den valda hastighetsgränsen
överskrids hörs ett varningsljud. När
hastigheten ställts in kan denna funk‐ tion stängas av genom att trycka på
SET/CLR medan denna sida visas.

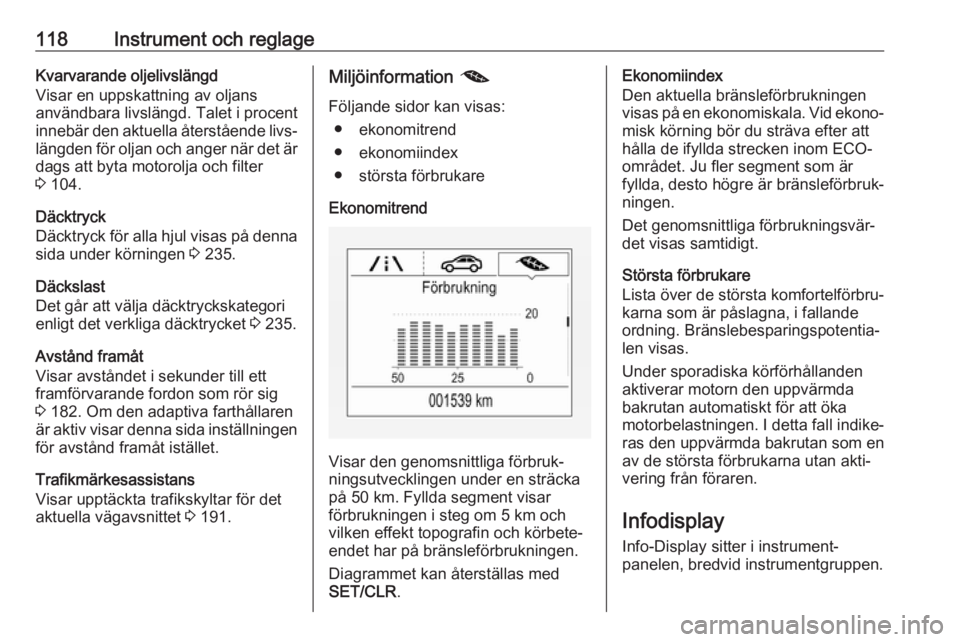

118Instrument och reglageKvarvarande oljelivslängd
Visar en uppskattning av oljans
användbara livslängd. Talet i procent
innebär den aktuella återstående livs‐ längden för oljan och anger när det är
dags att byta motorolja och filter
3 104.
Däcktryck
Däcktryck för alla hjul visas på denna sida under körningen 3 235.
Däckslast
Det går att välja däcktryckskategori
enligt det verkliga däcktrycket 3 235.
Avstånd framåt
Visar avståndet i sekunder till ett
framförvarande fordon som rör sig 3 182. Om den adaptiva farthållaren
är aktiv visar denna sida inställningen för avstånd framåt istället.
Trafikmärkesassistans
Visar upptäckta trafikskyltar för det
aktuella vägavsnittet 3 191.Miljöinformation @
Följande sidor kan visas: ● ekonomitrend
● ekonomiindex
● största förbrukare
Ekonomitrend
Visar den genomsnittliga förbruk‐
ningsutvecklingen under en sträcka
på 50 km. Fyllda segment visar
förbrukningen i steg om 5 km och
vilken effekt topografin och körbete‐
endet har på bränsleförbrukningen.
Diagrammet kan återställas med
SET/CLR .
Ekonomiindex
Den aktuella bränsleförbrukningen
visas på en ekonomiskala. Vid ekono‐
misk körning bör du sträva efter att
hålla de ifyllda strecken inom ECO- området. Ju fler segment som är
fyllda, desto högre är bränsleförbruk‐
ningen.
Det genomsnittliga förbrukningsvär‐
det visas samtidigt.
Största förbrukare
Lista över de största komfortelförbru‐
karna som är påslagna, i fallande
ordning. Bränslebesparingspotentia‐
len visas.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda
bakrutan automatiskt för att öka
motorbelastningen. I detta fall indike‐
ras den uppvärmda bakrutan som en
av de största förbrukarna utan akti‐
vering från föraren.
Infodisplay Info-Display sitter i instrument‐
panelen, bredvid instrumentgruppen.
