OPEL ZAFIRA C 2017.5 Instruktionsbok

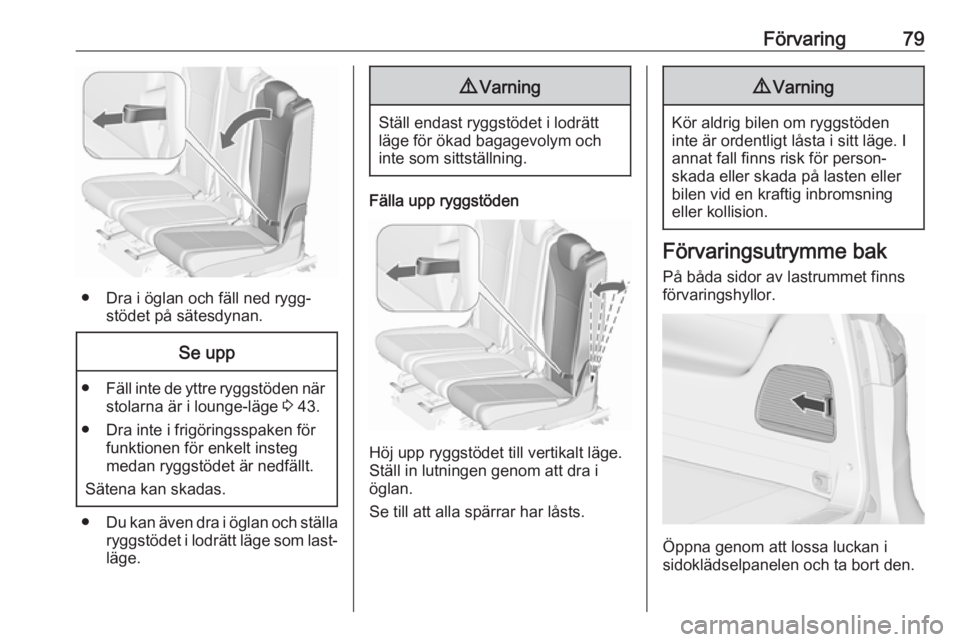

Förvaring79
● Dra i öglan och fäll ned rygg‐stödet på sätesdynan.
Se upp
● Fäll inte de yttre ryggstöden när
stolarna är i lounge-läge 3 43.
● Dra inte i frigöringsspaken för funktionen för enkelt insteg
medan ryggstödet är nedfällt.
Sätena kan skadas.
● Du kan även dra i öglan och ställa
ryggstödet i lodrätt läge som last‐läge.
9 Varning
Ställ endast ryggstödet i lodrätt
läge för ökad bagagevolym och
inte som sittställning.
Fälla upp ryggstöden
Höj upp ryggstödet till vertikalt läge.
Ställ in lutningen genom att dra i
öglan.
Se till att alla spärrar har låsts.
9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Förvaringsutrymme bak
På båda sidor av lastrummet finns
förvaringshyllor.
Öppna genom att lossa luckan i
sidoklädselpanelen och ta bort den.

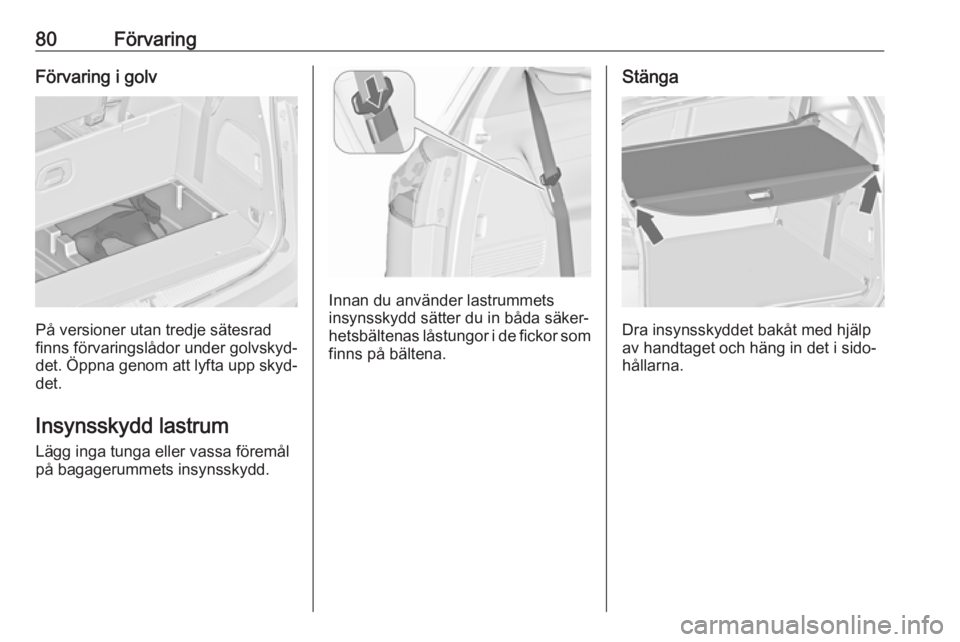

80FörvaringFörvaring i golv
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det.
Insynsskydd lastrum
Lägg inga tunga eller vassa föremål
på bagagerummets insynsskydd.
Innan du använder lastrummets
insynsskydd sätter du in båda säker‐
hetsbältenas låstungor i de fickor som finns på bältena.
Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.

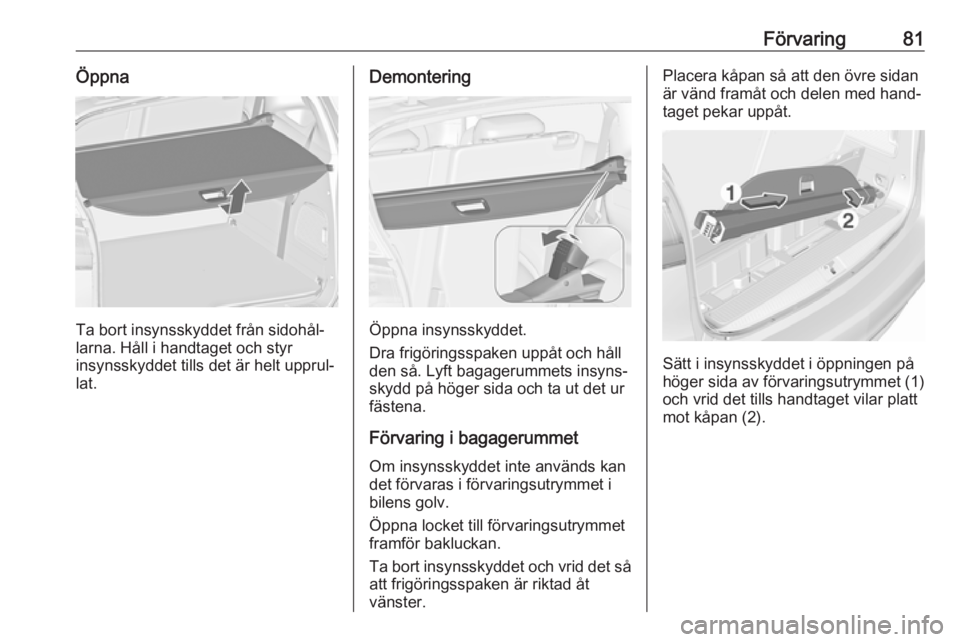

Förvaring81Öppna
Ta bort insynsskyddet från sidohål‐
larna. Håll i handtaget och styr
insynsskyddet tills det är helt upprul‐
lat.
Demontering
Öppna insynsskyddet.
Dra frigöringsspaken uppåt och håll
den så. Lyft bagagerummets insyns‐
skydd på höger sida och ta ut det ur
fästena.
Förvaring i bagagerummet
Om insynsskyddet inte används kan
det förvaras i förvaringsutrymmet i
bilens golv.
Öppna locket till förvaringsutrymmet framför bakluckan.
Ta bort insynsskyddet och vrid det så att frigöringsspaken är riktad åt
vänster.
Placera kåpan så att den övre sidan
är vänd framåt och delen med hand‐
taget pekar uppåt.
Sätt i insynsskyddet i öppningen på
höger sida av förvaringsutrymmet (1)
och vrid det tills handtaget vilar platt
mot kåpan (2).

82Förvaring
Sätt fast insynsskyddet med kardbor‐rebandet i förvaringsutrymmet.
Montering
Sätt in insynsskyddet i fästet på vänster sida, dra frigöringsspaken
uppåt och håll den så, sätt in bagage‐ rummets insynsskydd på höger sida
och se till att det spärras.
Lucka till förvaringsutrymme
under lastrumsgolv
Golvskydd
På versioner utan tredje sätesrad
finns förvaringslådor under golvskyd‐
det. Öppna genom att lyfta upp skyd‐ det och ställa det upprätt bakom
baksätena.
Interiörskyddsmatta
Interiörskyddsmattan har en täck‐
ande och skyddande funktion för last‐ utrymmet och ska användas när alla
eller enstaka stolar/ryggstöd är
nedfällda.
Genom att vika ihop och vika ut
mattan kan den användas på många
olika sätt.
Interiörskyddsmattan finns i två
versioner:
● Standardskyddsmattan täcker
området mellan bakluckan och andra sätesraden när ett eller
båda sätena i den tredje raden är
nedfällda.
● Flexskyddsmattan är dubbelt så
stor som standardmattan,
hopsatt med en dragkedja. Den
täcker hela lastrummet när ett
eller flera säten i andra och tredje raden är nedfällda.
Skyddsmattan kan vikas på längden i fyra delar (standard) eller åtta delar
(flexmattan), har en dragkedja på
mitten och kan vikas på tvären i
fyra delar.

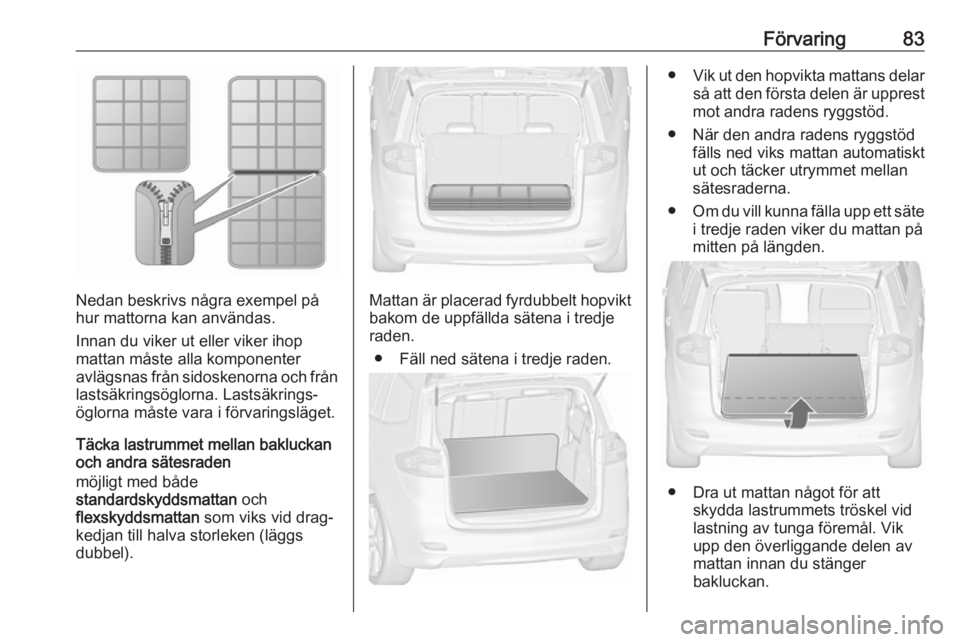

Förvaring83
Nedan beskrivs några exempel på
hur mattorna kan användas.
Innan du viker ut eller viker ihop
mattan måste alla komponenter
avlägsnas från sidoskenorna och från
lastsäkringsöglorna. Lastsäkrings‐
öglorna måste vara i förvaringsläget.
Täcka lastrummet mellan bakluckan
och andra sätesraden
möjligt med både
standardskyddsmattan och
flexskyddsmattan som viks vid drag‐
kedjan till halva storleken (läggs
dubbel).Mattan är placerad fyrdubbelt hopvikt bakom de uppfällda sätena i tredje
raden.
● Fäll ned sätena i tredje raden.
● Vik ut den hopvikta mattans delar
så att den första delen är upprest
mot andra radens ryggstöd.
● När den andra radens ryggstöd fälls ned viks mattan automatiskt
ut och täcker utrymmet mellan
sätesraderna.
● Om du vill kunna fälla upp ett säte
i tredje raden viker du mattan på
mitten på längden.
● Dra ut mattan något för att skydda lastrummets tröskel vid
lastning av tunga föremål. Vik
upp den överliggande delen av
mattan innan du stänger
bakluckan.

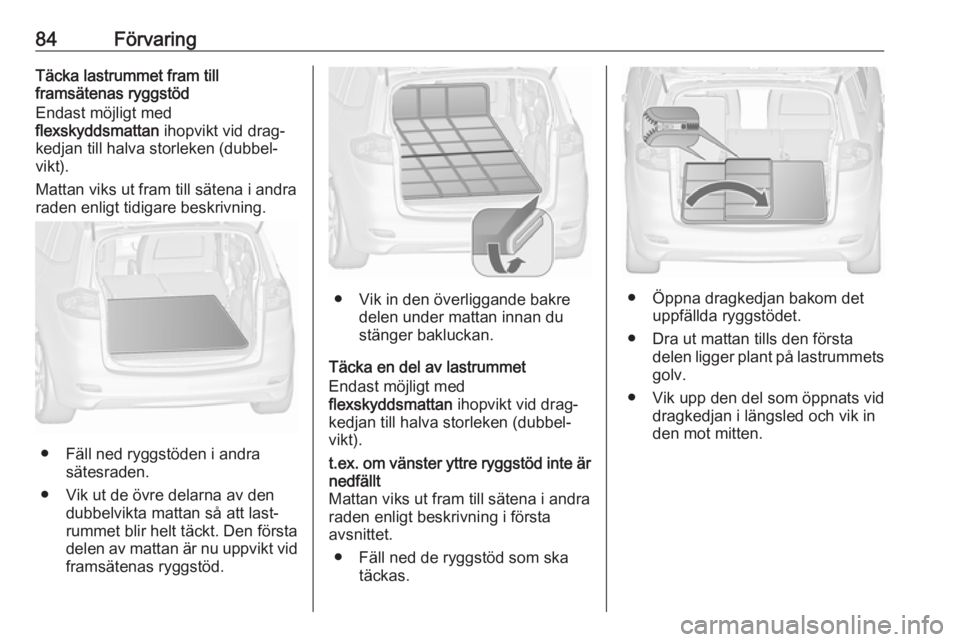

84FörvaringTäcka lastrummet fram till
framsätenas ryggstöd
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
Mattan viks ut fram till sätena i andra
raden enligt tidigare beskrivning.
● Fäll ned ryggstöden i andra sätesraden.
● Vik ut de övre delarna av den dubbelvikta mattan så att last‐
rummet blir helt täckt. Den första
delen av mattan är nu uppvikt vid
framsätenas ryggstöd.
● Vik in den överliggande bakre delen under mattan innan du
stänger bakluckan.
Täcka en del av lastrummet
Endast möjligt med
flexskyddsmattan ihopvikt vid drag‐
kedjan till halva storleken (dubbel‐
vikt).
t.ex. om vänster yttre ryggstöd inte är
nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första
avsnittet.
● Fäll ned de ryggstöd som ska täckas.
● Öppna dragkedjan bakom detuppfällda ryggstödet.
● Dra ut mattan tills den första delen ligger plant på lastrummetsgolv.
● Vik upp den del som öppnats vid dragkedjan i längsled och vik in
den mot mitten.

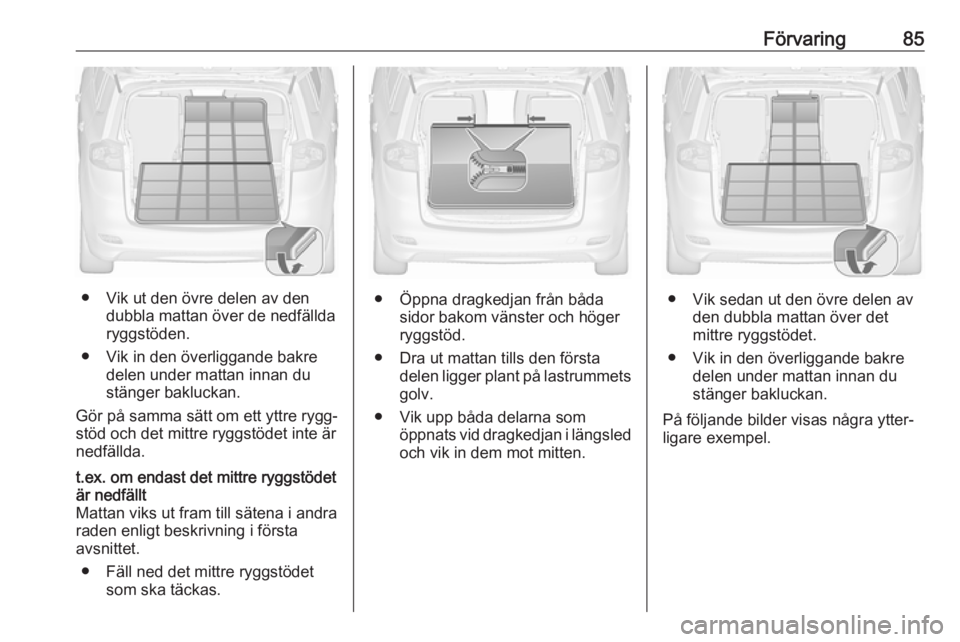

Förvaring85
● Vik ut den övre delen av dendubbla mattan över de nedfällda
ryggstöden.
● Vik in den överliggande bakre delen under mattan innan dustänger bakluckan.
Gör på samma sätt om ett yttre rygg‐
stöd och det mittre ryggstödet inte är
nedfällda.
t.ex. om endast det mittre ryggstödet
är nedfällt
Mattan viks ut fram till sätena i andra
raden enligt beskrivning i första
avsnittet.
● Fäll ned det mittre ryggstödet som ska täckas.
● Öppna dragkedjan från båda sidor bakom vänster och höger
ryggstöd.
● Dra ut mattan tills den första delen ligger plant på lastrummetsgolv.
● Vik upp båda delarna som öppnats vid dragkedjan i längsled
och vik in dem mot mitten.● Vik sedan ut den övre delen av den dubbla mattan över det
mittre ryggstödet.
● Vik in den överliggande bakre delen under mattan innan du
stänger bakluckan.
På följande bilder visas några ytter‐ ligare exempel.

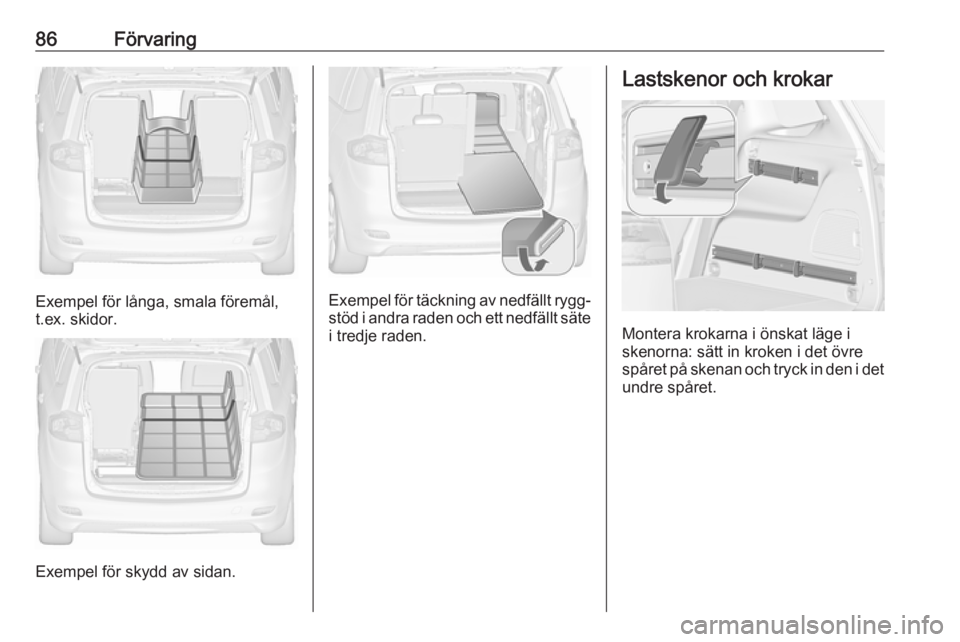

86Förvaring
Exempel för långa, smala föremål,
t.ex. skidor.
Exempel för skydd av sidan.
Exempel för täckning av nedfällt rygg‐ stöd i andra raden och ett nedfällt säte
i tredje raden.
Lastskenor och krokar
Montera krokarna i önskat läge i
skenorna: sätt in kroken i det övre spåret på skenan och tryck in den i det
undre spåret.

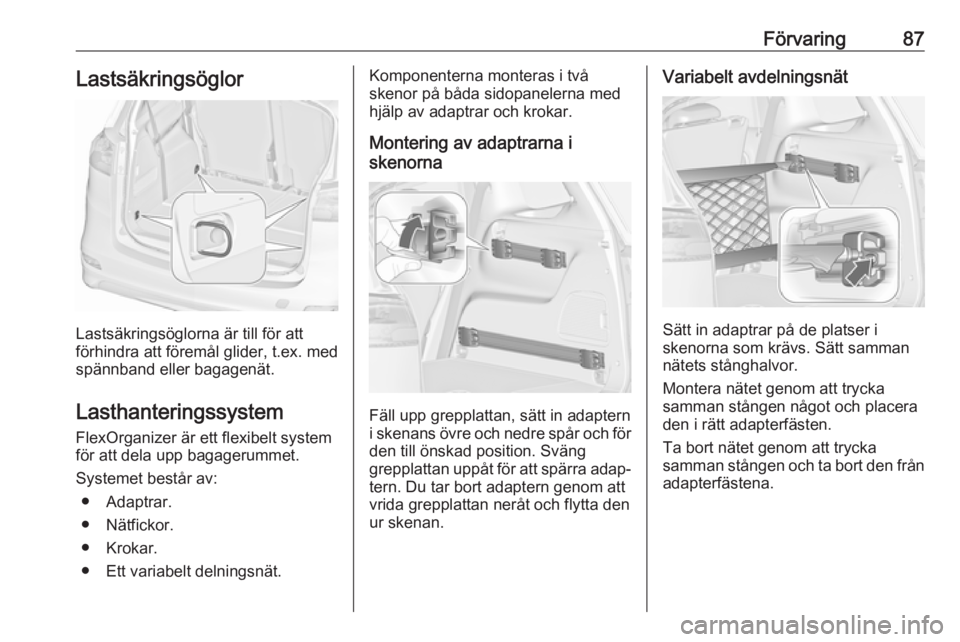

Förvaring87Lastsäkringsöglor
Lastsäkringsöglorna är till för att
förhindra att föremål glider, t.ex. med
spännband eller bagagenät.
Lasthanteringssystem
FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ● Adaptrar.
● Nätfickor.
● Krokar.
● Ett variabelt delningsnät.
Komponenterna monteras i två
skenor på båda sidopanelerna med
hjälp av adaptrar och krokar.
Montering av adaptrarna i
skenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i
skenorna som krävs. Sätt samman nätets stånghalvor.
Montera nätet genom att trycka
samman stången något och placera
den i rätt adapterfästen.
Ta bort nätet genom att trycka
samman stången och ta bort den från
adapterfästena.

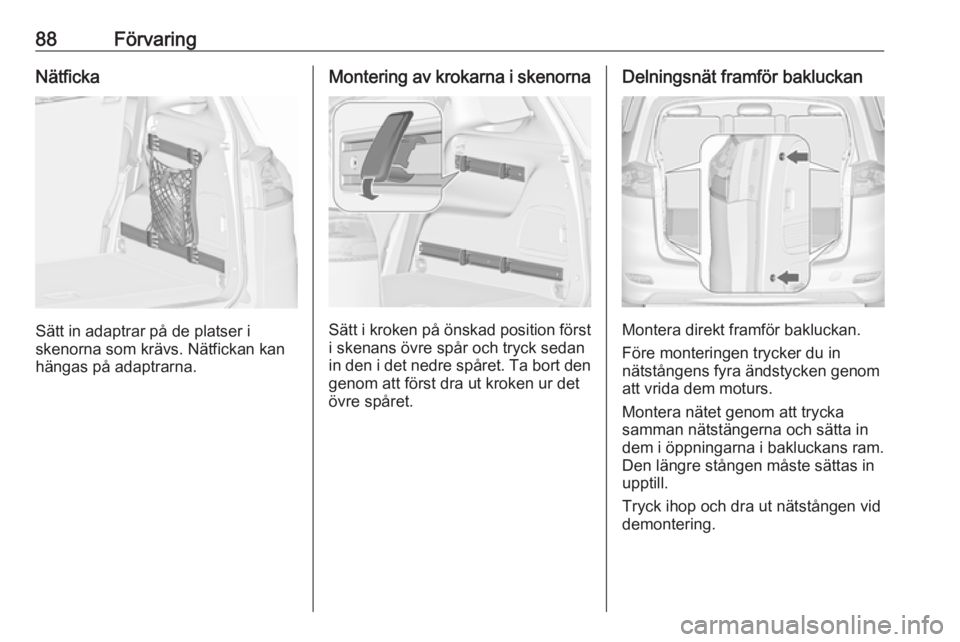

88FörvaringNätficka
Sätt in adaptrar på de platser i
skenorna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Delningsnät framför bakluckan
Montera direkt framför bakluckan.
Före monteringen trycker du in
nätstångens fyra ändstycken genom att vrida dem moturs.
Montera nätet genom att trycka
samman nätstängerna och sätta in
dem i öppningarna i bakluckans ram.
Den längre stången måste sättas in
upptill.
Tryck ihop och dra ut nätstången vid
demontering.
