OPEL ZAFIRA C 2017.5 Instruktionsbok

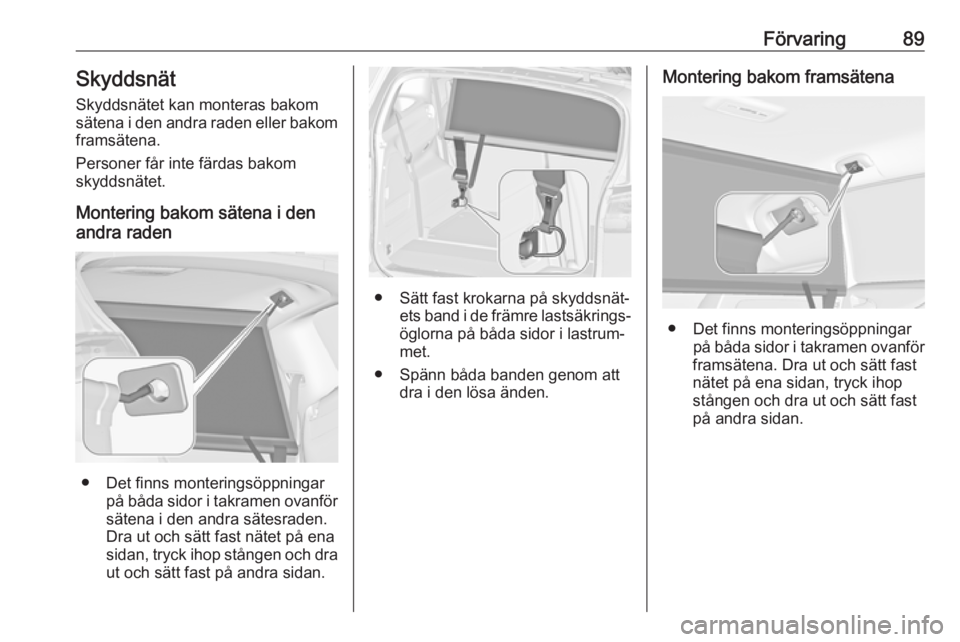

Förvaring89SkyddsnätSkyddsnätet kan monteras bakom
sätena i den andra raden eller bakom
framsätena.
Personer får inte färdas bakom
skyddsnätet.
Montering bakom sätena i den
andra raden
● Det finns monteringsöppningar på båda sidor i takramen ovanför
sätena i den andra sätesraden.
Dra ut och sätt fast nätet på ena
sidan, tryck ihop stången och dra
ut och sätt fast på andra sidan.
● Sätt fast krokarna på skyddsnät‐ ets band i de främre lastsäkrings‐
öglorna på båda sidor i lastrum‐ met.
● Spänn båda banden genom att dra i den lösa änden.
Montering bakom framsätena
● Det finns monteringsöppningar på båda sidor i takramen ovanför
framsätena. Dra ut och sätt fast
nätet på ena sidan, tryck ihop
stången och dra ut och sätt fast
på andra sidan.

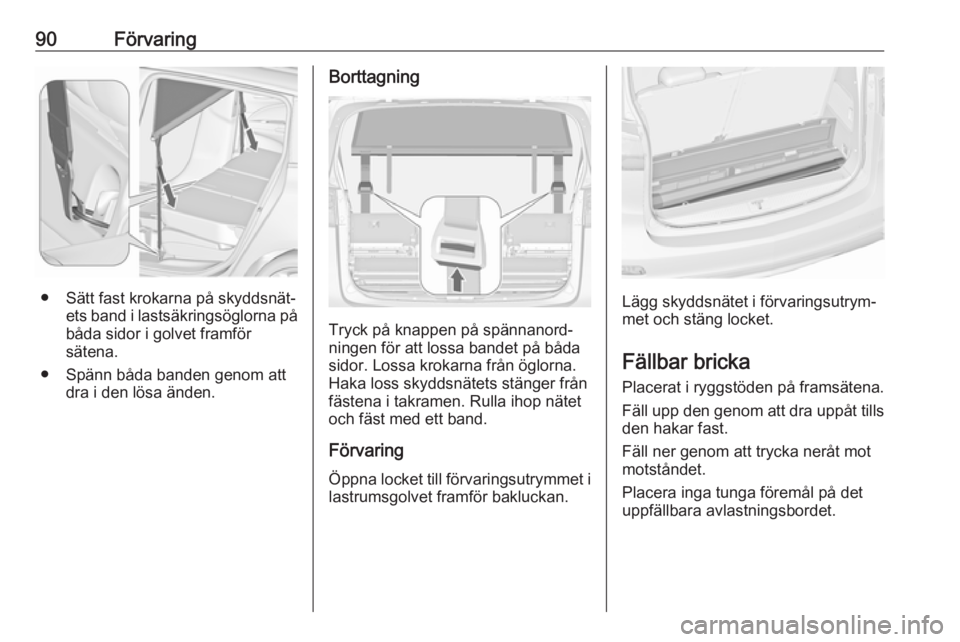

90Förvaring
● Sätt fast krokarna på skyddsnät‐ets band i lastsäkringsöglorna påbåda sidor i golvet framför
sätena.
● Spänn båda banden genom att dra i den lösa änden.
Borttagning
Tryck på knappen på spännanord‐
ningen för att lossa bandet på båda
sidor. Lossa krokarna från öglorna.
Haka loss skyddsnätets stänger från
fästena i takramen. Rulla ihop nätet
och fäst med ett band.
Förvaring Öppna locket till förvaringsutrymmet i lastrumsgolvet framför bakluckan.
Lägg skyddsnätet i förvaringsutrym‐
met och stäng locket.
Fällbar bricka Placerat i ryggstöden på framsätena.
Fäll upp den genom att dra uppåt tills
den hakar fast.
Fäll ner genom att trycka neråt mot motståndet.
Placera inga tunga föremål på det uppfällbara avlastningsbordet.

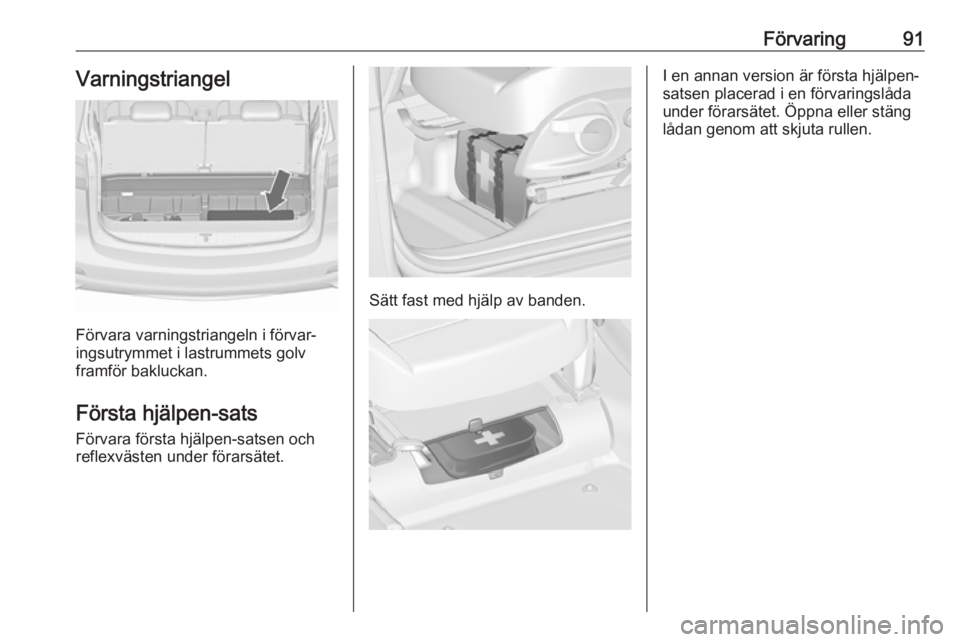

Förvaring91Varningstriangel
Förvara varningstriangeln i förvar‐
ingsutrymmet i lastrummets golv
framför bakluckan.
Första hjälpen-sats Förvara första hjälpen-satsen och
reflexvästen under förarsätet.
Sätt fast med hjälp av banden.
I en annan version är första hjälpen-
satsen placerad i en förvaringslåda under förarsätet. Öppna eller stänglådan genom att skjuta rullen.

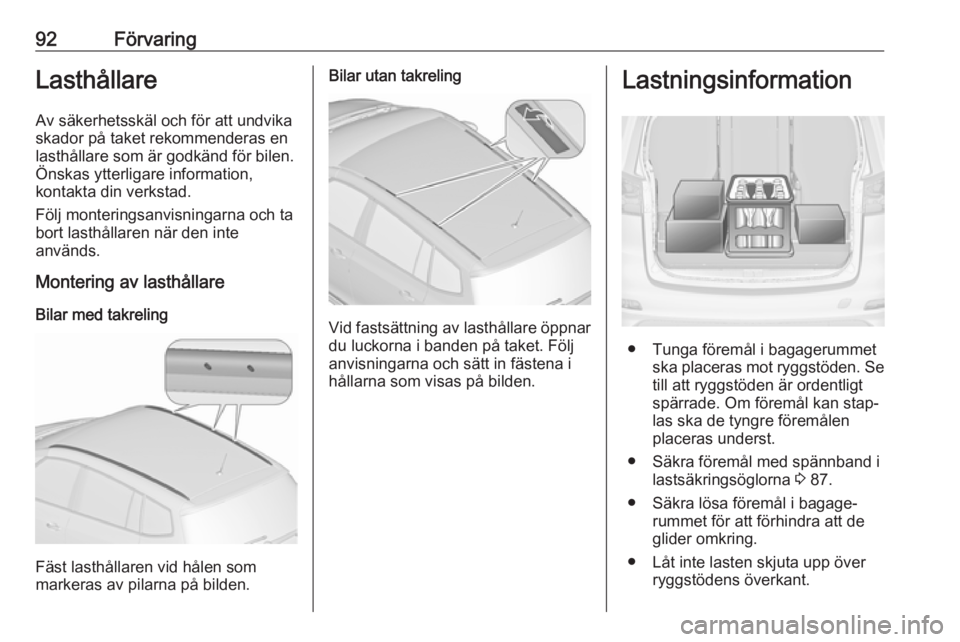

92FörvaringLasthållareAv säkerhetsskäl och för att undvikaskador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information,
kontakta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte
används.
Montering av lasthållare
Bilar med takreling
Fäst lasthållaren vid hålen som
markeras av pilarna på bilden.
Bilar utan takreling
Vid fastsättning av lasthållare öppnar
du luckorna i banden på taket. Följ
anvisningarna och sätt in fästena i
hållarna som visas på bilden.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden. Setill att ryggstöden är ordentligtspärrade. Om föremål kan stap‐
las ska de tyngre föremålen
placeras underst.
● Säkra föremål med spännband i lastsäkringsöglorna 3 87.
● Säkra lösa föremål i bagage‐ rummet för att förhindra att de
glider omkring.
● Låt inte lasten skjuta upp över ryggstödens överkant.

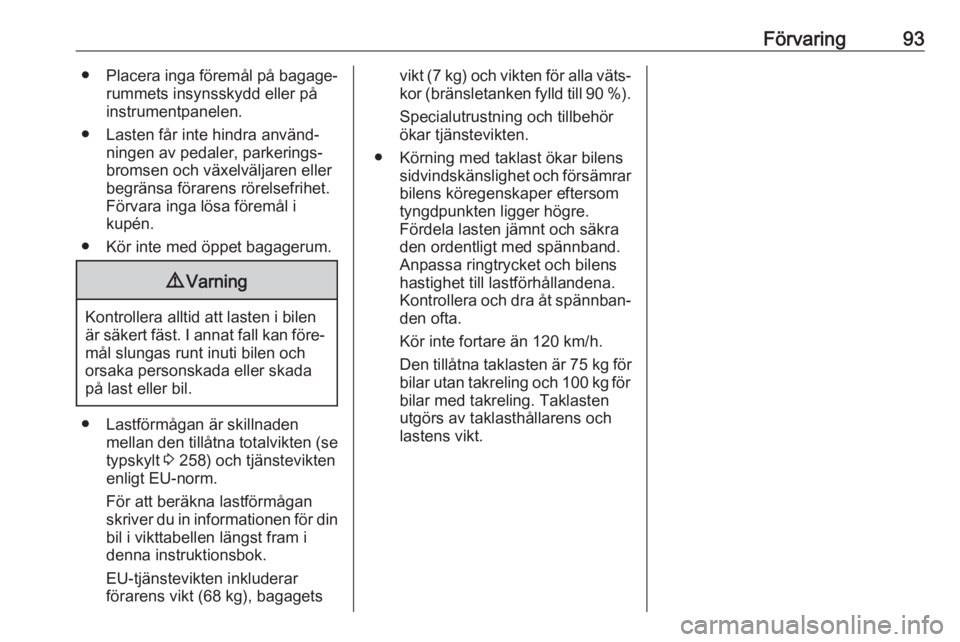

Förvaring93●Placera inga föremål på bagage‐
rummets insynsskydd eller på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och
orsaka personskada eller skada
på last eller bil.
● Lastförmågan är skillnaden mellan den tillåtna totalvikten (se
typskylt 3 258) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din bil i vikttabellen längst fram idenna instruktionsbok.
EU-tjänstevikten inkluderar
förarens vikt (68 kg), bagagets
vikt (7 kg) och vikten för alla väts‐
kor (bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre.
Fördela lasten jämnt och säkra
den ordentligt med spännband.
Anpassa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 75 kg för
bilar utan takreling och 100 kg för
bilar med takreling. Taklasten utgörs av taklasthållarens och
lastens vikt.

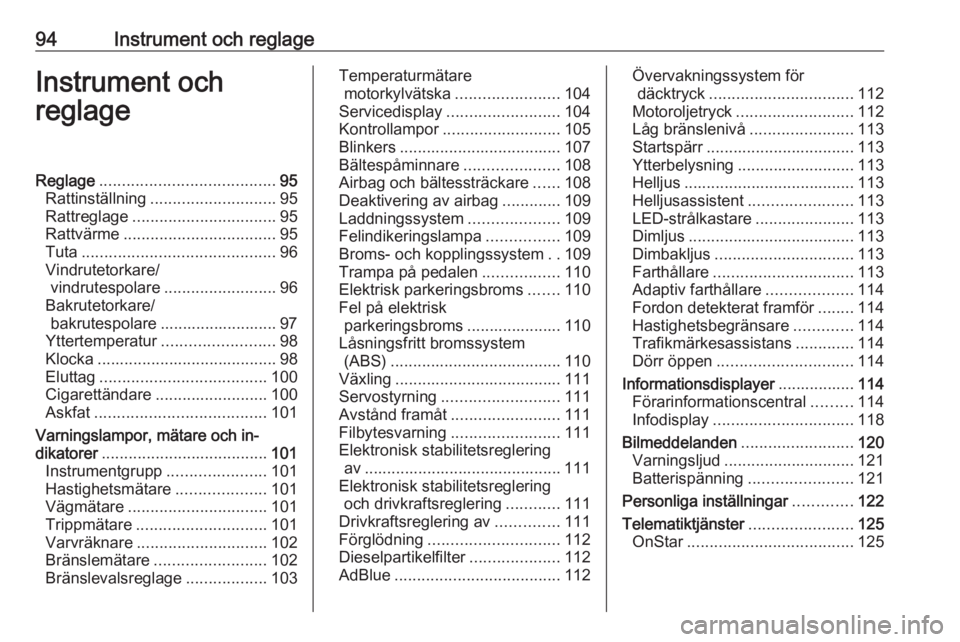

94Instrument och reglageInstrument och
reglageReglage ....................................... 95
Rattinställning ............................ 95
Rattreglage ................................ 95
Rattvärme .................................. 95
Tuta ........................................... 96
Vindrutetorkare/ vindrutespolare ......................... 96
Bakrutetorkare/ bakrutespolare .......................... 97
Yttertemperatur ......................... 98
Klocka ........................................ 98
Eluttag ..................................... 100
Cigarettändare ......................... 100
Askfat ...................................... 101
Varningslampor, mätare och in‐
dikatorer ..................................... 101
Instrumentgrupp ......................101
Hastighetsmätare ....................101
Vägmätare ............................... 101
Trippmätare ............................. 101
Varvräknare ............................. 102
Bränslemätare ......................... 102
Bränslevalsreglage ..................103Temperaturmätare
motorkylvätska .......................104
Servicedisplay ......................... 104
Kontrollampor .......................... 105
Blinkers .................................... 107
Bältespåminnare .....................108
Airbag och bältessträckare ......108
Deaktivering av airbag .............109
Laddningssystem ....................109
Felindikeringslampa ................109
Broms- och kopplingssystem ..109
Trampa på pedalen .................110
Elektrisk parkeringsbroms .......110
Fel på elektrisk parkeringsbroms ..................... 110
Låsningsfritt bromssystem (ABS) ...................................... 110
Växling ..................................... 111
Servostyrning .......................... 111
Avstånd framåt ........................ 111
Filbytesvarning ........................ 111
Elektronisk stabilitetsreglering av ............................................ 111
Elektronisk stabilitetsreglering och drivkraftsreglering ............111
Drivkraftsreglering av ..............111
Förglödning ............................. 112
Dieselpartikelfilter ....................112
AdBlue ..................................... 112Övervakningssystem för
däcktryck ................................ 112
Motoroljetryck .......................... 112
Låg bränslenivå .......................113
Startspärr ................................. 113
Ytterbelysning .......................... 113
Helljus ...................................... 113
Helljusassistent .......................113
LED-strålkastare ......................113
Dimljus ..................................... 113
Dimbakljus ............................... 113
Farthållare ............................... 113
Adaptiv farthållare ...................114
Fordon detekterat framför ........114
Hastighetsbegränsare .............114
Trafikmärkesassistans .............114
Dörr öppen .............................. 114
Informationsdisplayer .................114
Förarinformationscentral .........114
Infodisplay ............................... 118
Bilmeddelanden .........................120
Varningsljud ............................. 121
Batterispänning .......................121
Personliga inställningar .............122
Telematiktjänster .......................125
OnStar ..................................... 125

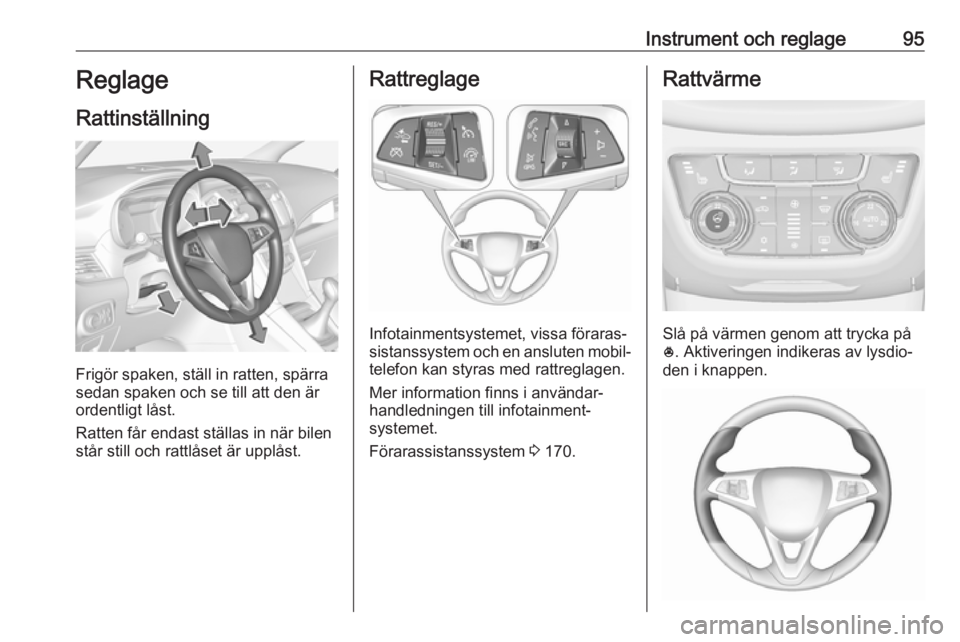

Instrument och reglage95Reglage
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet, vissa föraras‐
sistanssystem och en ansluten mobil‐ telefon kan styras med rattreglagen.
Mer information finns i användar‐
handledningen till infotainment‐
systemet.
Förarassistanssystem 3 170.
Rattvärme
Slå på värmen genom att trycka på
* . Aktiveringen indikeras av lysdio‐
den i knappen.

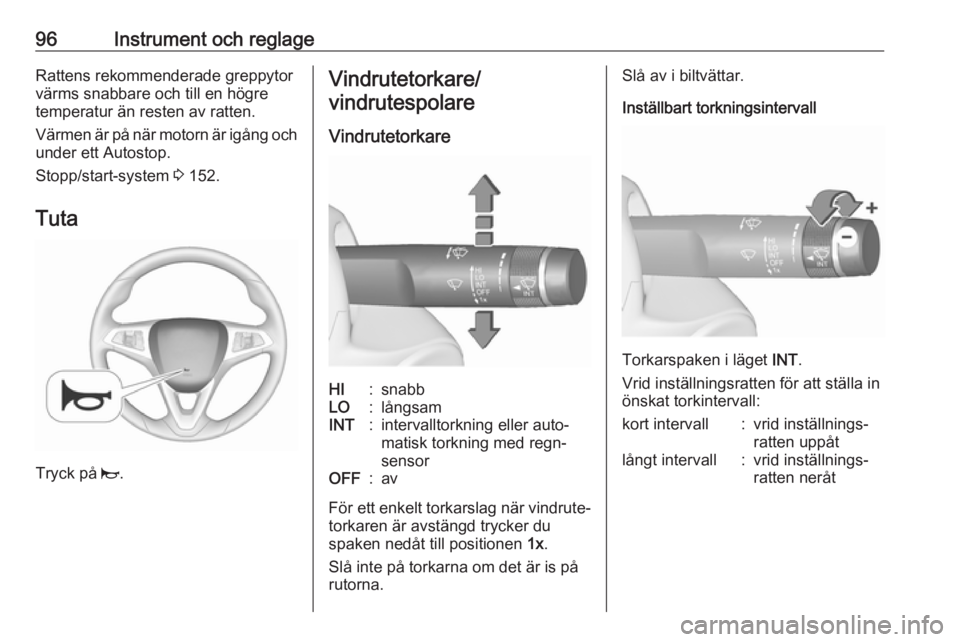

96Instrument och reglageRattens rekommenderade greppytor
värms snabbare och till en högre
temperatur än resten av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 152.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamINT:intervalltorkning eller auto‐
matisk torkning med regn‐
sensorOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 1x.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
önskat torkintervall:
kort intervall:vrid inställnings‐
ratten uppåtlångt intervall:vrid inställnings‐
ratten neråt

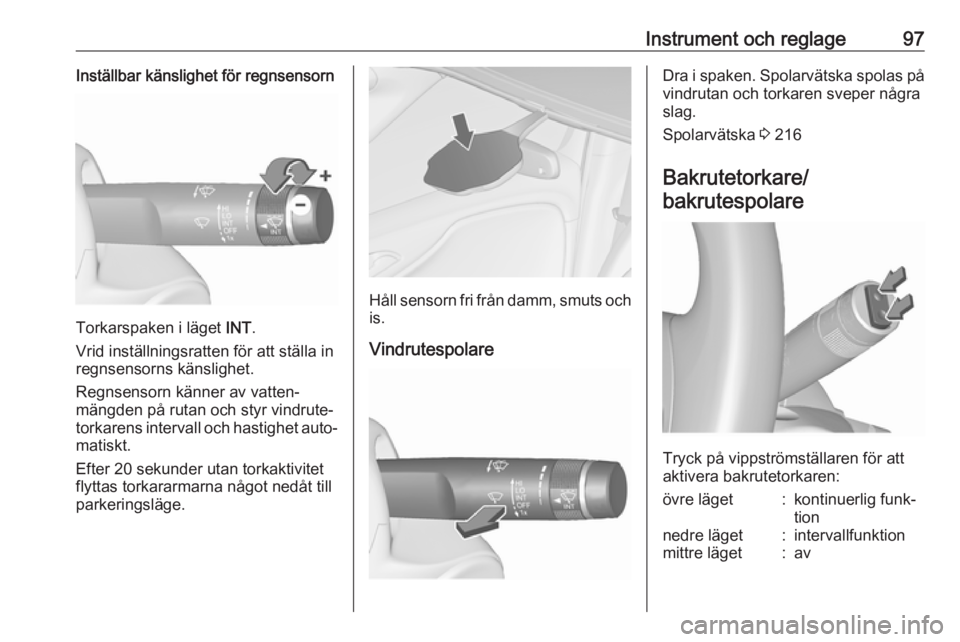

Instrument och reglage97Inställbar känslighet för regnsensorn
Torkarspaken i läget INT.
Vrid inställningsratten för att ställa in
regnsensorns känslighet.
Regnsensorn känner av vatten‐
mängden på rutan och styr vindrute‐
torkarens intervall och hastighet auto‐ matiskt.
Efter 20 sekunder utan torkaktivitet
flyttas torkararmarna något nedåt till parkeringsläge.
Håll sensorn fri från damm, smuts och is.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 216
Bakrutetorkare/
bakrutespolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av

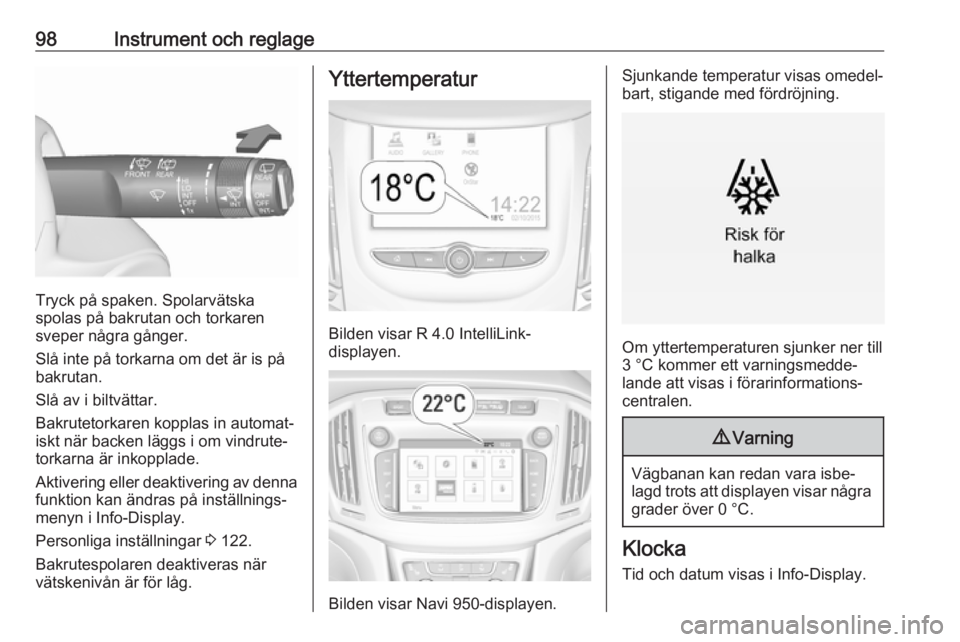

98Instrument och reglage
Tryck på spaken. Spolarvätska
spolas på bakrutan och torkaren
sveper några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller deaktivering av denna funktion kan ändras på inställnings‐
menyn i Info-Display.
Personliga inställningar 3 122.
Bakrutespolaren deaktiveras när
vätskenivån är för låg.
Yttertemperatur
Bilden visar R 4.0 IntelliLink-
displayen.
Bilden visar Navi 950-displayen.
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.
Om yttertemperaturen sjunker ner till
3 °C kommer ett varningsmedde‐
lande att visas i förarinformations‐
centralen.
9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
