OPEL ZAFIRA C 2017.5 Instruktionsbok

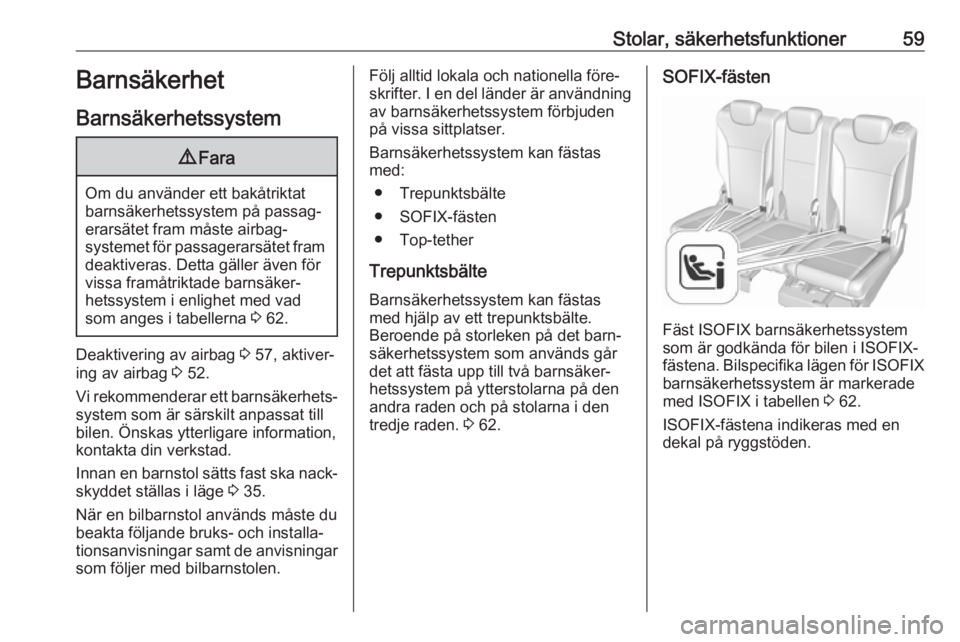

Stolar, säkerhetsfunktioner59Barnsäkerhet
Barnsäkerhetssystem9 Fara
Om du använder ett bakåtriktat
barnsäkerhetssystem på passag‐
erarsätet fram måste airbag‐
systemet för passagerarsätet fram deaktiveras. Detta gäller även förvissa framåtriktade barnsäker‐
hetssystem i enlighet med vad
som anges i tabellerna 3 62.
Deaktivering av airbag 3 57, aktiver‐
ing av airbag 3 52.
Vi rekommenderar ett barnsäkerhets‐ system som är särskilt anpassat till
bilen. Önskas ytterligare information,
kontakta din verkstad.
Innan en barnstol sätts fast ska nack‐
skyddet ställas i läge 3 35.
När en bilbarnstol används måste du
beakta följande bruks- och installa‐
tionsanvisningar samt de anvisningar som följer med bilbarnstolen.
Följ alltid lokala och nationella före‐
skrifter. I en del länder är användning av barnsäkerhetssystem förbjuden
på vissa sittplatser.
Barnsäkerhetssystem kan fästas
med:
● Trepunktsbälte
● SOFIX-fästen
● Top-tether
Trepunktsbälte
Barnsäkerhetssystem kan fästas
med hjälp av ett trepunktsbälte.
Beroende på storleken på det barn‐
säkerhetssystem som används går
det att fästa upp till två barnsäker‐
hetssystem på ytterstolarna på den
andra raden och på stolarna i den
tredje raden. 3 62.SOFIX-fästen
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästena. Bilspecifika lägen för ISOFIX barnsäkerhetssystem är markerade
med ISOFIX i tabellen 3 62.
ISOFIX-fästena indikeras med en
dekal på ryggstöden.

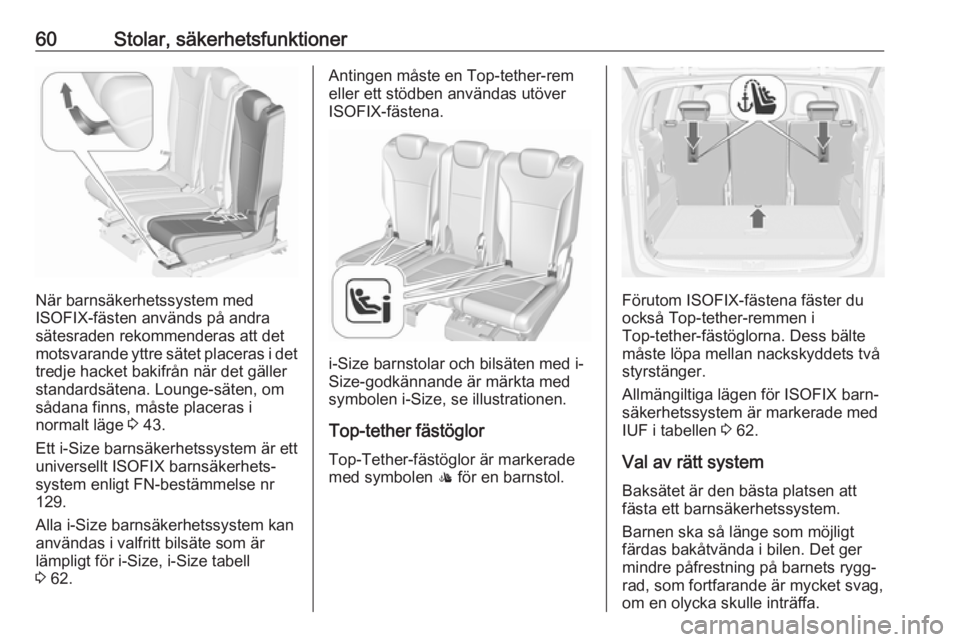

60Stolar, säkerhetsfunktioner
När barnsäkerhetssystem med
ISOFIX-fästen används på andra
sätesraden rekommenderas att det
motsvarande yttre sätet placeras i det tredje hacket bakifrån när det gäller
standardsätena. Lounge-säten, om
sådana finns, måste placeras i
normalt läge 3 43.
Ett i-Size barnsäkerhetssystem är ett
universellt ISOFIX barnsäkerhets‐
system enligt FN-bestämmelse nr
129.
Alla i-Size barnsäkerhetssystem kan
användas i valfritt bilsäte som är
lämpligt för i-Size, i-Size tabell
3 62.
Antingen måste en Top-tether-rem
eller ett stödben användas utöver
ISOFIX-fästena.
i-Size barnstolar och bilsäten med i-
Size-godkännande är märkta med
symbolen i-Size, se illustrationen.
Top-tether fästöglor
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
Förutom ISOFIX-fästena fäster du
också Top-tether-remmen i
Top-tether-fästöglorna. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Allmängiltiga lägen för ISOFIX barn‐
säkerhetssystem är markerade med
IUF i tabellen 3 62.
Val av rätt system
Baksätet är den bästa platsen att
fästa ett barnsäkerhetssystem.
Barnen ska så länge som möjligt
färdas bakåtvända i bilen. Det ger
mindre påfrestning på barnets rygg‐
rad, som fortfarande är mycket svag,
om en olycka skulle inträffa.

Stolar, säkerhetsfunktioner61Lämpliga barnsäkerhetssystem är
sådana system som överensstämmer
med gällande bestämmelser enligt
UN ECE. Konsultera lokal lagstiftning och bestämmelser om obligatorisk
användning av barnsäkerhets‐
system.
Följande barnsäkerhet rekommende‐
ras för följande viktklasser:
Maxi Cosi Cabriofix för barn upp till
13 kg för grupp 0, grupp 0+ och Duo
Plus för barn från 13 kg till 18 kg i
grupp I.
Se till att bilbarnstolen som skall
monteras är kompatibel med biltypen.
Se till att barnsäkerhetssystemets
monteringsplats i bilen är korrekt. Se
tabellerna nedan.
Låt barn kliva i och ur bilen endast på
den sida som är riktad bort från trafi‐
ken.
När bilbarnstolen inte används fäster
du stolen med ett säkerhetsbältet
eller tar ut den ur bilen.
Observera!
Klistra inget på barnsäkerhetssyst‐
emen och täck dem inte med främ‐
mande material.Efter en olyckshändelse måste det påverkade barnsäkerhetssystemet
bytas ut.

62Stolar, säkerhetsfunktionerMonteringsplatser för barnsäkerhetssystemTillåtna alternativ fört fastsättning av ett barnsäkerhetssystem med ett trepunktsbälte
Viktklass
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesraden
På sittplatserna i den
tredje sätesraden
aktiverad
airbagdeaktiverad
airbagGrupp 0: upp till 10 kgXU 1,2U/L 3XU/L3Grupp 0+: upp till 13 kgXU1,2U/L 3XU/L3Grupp I: 9 till 18 kgXU1,2U/L 3,4XU/L3,4Grupp II: 15 till 25 kgXXU/L3,4XU/L3,4Grupp III: 22 till 36 kgXXU/L3,4XU/L3,4U:universellt användbart med trepunktsbälteL:lämplig för vissa barnsäkerhetssystem i kategorierna 'bilspecifikt', 'begränsat' eller 'semi-universal'. Barnsäkerhets‐
systemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)X:inget barnsäkerhetssystem är tillåtet i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att
bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behov

Stolar, säkerhetsfunktioner63Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem med ISOFIX-fästenDenna tabell relaterar till alla ISOFIX-barnsäkerhetssystem
ViktklassStorleksklassFästePå det främre
passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra
sätesradenPå sittplatserna i
den tredje
sätesradenGrupp 0: upp till 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupp 0+: upp till 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupp I: 9 till 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupp II: 15 till 25 kgXIL3,4XXGrupp III: 22 till 36 kgXIL3,4XX

64Stolar, säkerhetsfunktionerIL:lämplig för vissa ISOFIX säkerhetssystem i kategorierna "specific-vehicle", "restricted" eller "semi-universal".ISOFIX-säkerhetssystemet måste vara godkänt för den specifika biltypen (se biltyplistan för barnsäkerhetssystem)IUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universal som är godkända för användning i denna viktgruppX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass1:flytta sätet framåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa
att bältet löper framåt från den övre förankringspunkten2:flytta sätet uppåt så långt som behövs och ställ in ryggstödet så nära vertikalt läge som behövs för att säkerställa att bältet är ordentligt åtdraget på bälteslåssidan3:flytta respektive framsäte framför barnsäkerhetssystemet framåt som mycket som behövs4:ställ in respektive nackstöd vid behov eller ta bort det vid behovA - ISO//F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO//F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO//F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO//R3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO//R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO//R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.
Godkända alternativ för montering av ett i-Size barnsäkerhetssystem med ISOFIX-fästen
På det främre passagerarsätetPå de yttre
sittplatserna i den
andra sätesradenPå den mittre
sittplatsen i den
andra sätesradenPå sittplatserna i
den tredje
sätesradenaktiverad
airbagdeaktiverad
airbagi-Size
barnsäkerhetssystemXXi - UXXi - U:lämplig för i-Size "universal" framåt- och bakåtriktade barnsäkerhetssystemX:stolspositionen inte lämplig för i-Size "universal" barnsäkerhetssystem

Förvaring65FörvaringFörvaringsfack............................. 65
Handskfack ................................ 65
Mugghållare ............................... 65
Förvaring fram ........................... 67
Förvaringsutrymme i dörrarna ...67
Takkonsol .................................. 67
Förvaringsutrymme under stol ...67
Förvaringsutrymme i armstöd ....68
Förvaringsutrymme i mittkonsol ................................. 68
Cykelhållare ............................... 69
Lastrum ........................................ 77
Förvaringsutrymme bak .............79
Insynsskydd lastrum ..................80
Lucka till förvaringsutrymme under lastrumsgolv ...................82
Lastskenor och krokar ...............86
Lastsäkringsöglor ......................87
Lasthanteringssystem ...............87
Skyddsnät .................................. 89
Fällbar bricka ............................. 90
Varningstriangel ........................91
Första hjälpen-sats ....................91
Lasthållare ................................... 92
Lastningsinformation ...................92Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock
öppnas och personerna i bilen kan skadas av föremål som kastas
omkring vid hård inbromsning,
plötslig riktningsförändring eller en
olycka.
Handskfack
Öppna handskfacket genom att dra i
handtaget.
Handskfacket har en adapter för
låsning av hjulmuttrarna.
Handskfacket ska vara stängt under
körning.
Mugghållare Främre mugghållare
Mugghållare finns i mittkonsolen
mellan framsätena.

66FörvaringSkjutbar mugghållare i
FlexConsole-armstödet
Mugghållaren kan flyttas i styrskenor
i FlexConsole-armstödet eller tas bort helt.
Skjut handtaget framför mugghålla‐
ren för att flytta den.
Armstöd 3 41.
Ta bort mugghållaren
Dra i handtaget framför mugghållaren
och ta bort den lodrätt från konsolen.
Sätt tillbaka det i omvänd ordning.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar
kanske inte mugghållaren i på
korrekt sätt.
Bakre mugghållare
Extra mugghållare finns mellan
sätena i tredje sätesraden.
Flaskhållare Dörrfickorna i fram- och bakdörrarna
är utformade för att rymma flaskor.

Förvaring67Förvaring fram
Ett förvaringsfack finns bredvid
ratten.
Förvaringsutrymme idörrarna
På framdörrsklädseln finns små fickor
för t.ex. mobiltelefoner.
Takkonsol
Öppna förvaringslådan genom att
trycka på knappen.
Lådan får belastas med högst 0,2 kg.
Förvaringsutrymme under
stol
Förvaringslåda
Det finns en förvaringslåda under
passagerarsätet. Öppna eller stäng
lådan genom att skjuta rullen. Största
belastning: 1,5 kg.

68FörvaringLåda under sätet
Tryck in knappen i fördjupningen och
dra ut lådan. Största belastning: 3 kg .
Stäng genom att trycka in tills lådan
låser fast.
Förvaringsutrymme i
armstöd
Förvaring i FlexConsole-armstöd
Öppna förvaringsutrymmet i armstö‐
det genom att trycka på knappen.
Bakom armstödet finns ytterligare ett
förvaringsutrymme. Öppna genom att
skjuta locket.
Förvaringsutrymme i
mittkonsol
Mittkonsol
Förvaringsutrymmet kan användas
för förvaring av små föremål.
Öppna genom att skjuta locket bakåt.
