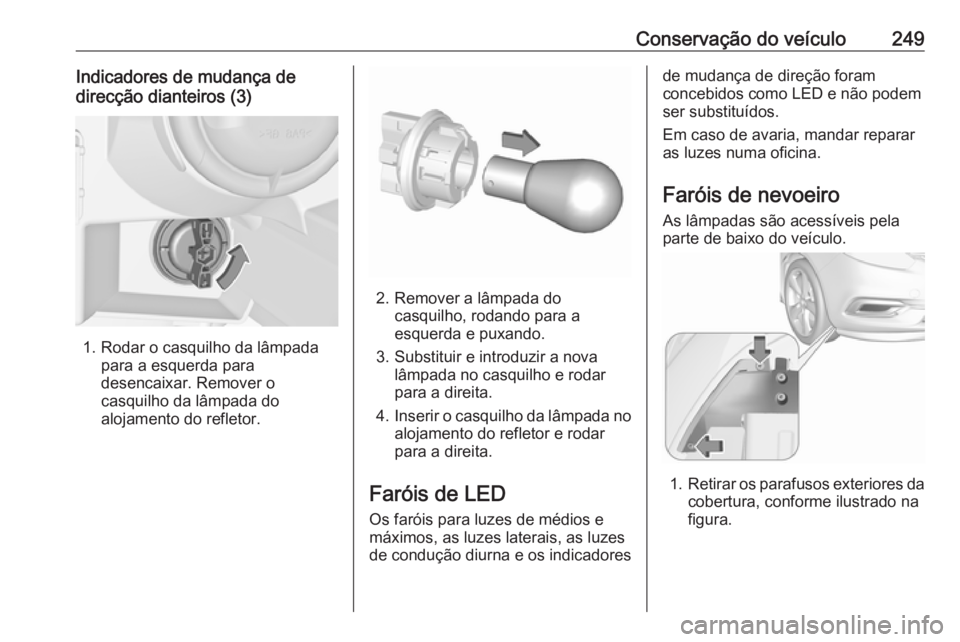

Conservação do veículo249Indicadores de mudança de
direcção dianteiros (3)
1. Rodar o casquilho da lâmpada para a esquerda para
desencaixar. Remover o
casquilho da lâmpada do
alojamento do refletor.
2. Remover a lâmpada do casquilho, rodando para a
esquerda e puxando.
3. Substituir e introduzir a nova lâmpada no casquilho e rodar
para a direita.
4. Inserir o casquilho da lâmpada no
alojamento do refletor e rodar
para a direita.
Faróis de LED Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e os indicadores
de mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.
Faróis de nevoeiro As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Retirar os parafusos exteriores da
cobertura, conforme ilustrado na
figura.

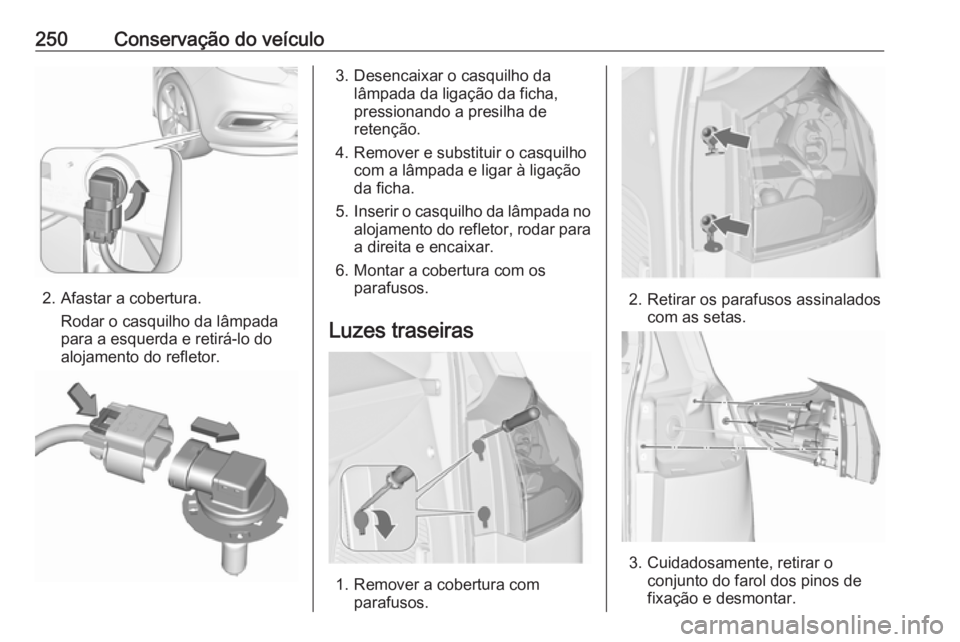

250Conservação do veículo
2. Afastar a cobertura.Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
alojamento do refletor.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar à ligação
da ficha.
5. Inserir o casquilho da lâmpada no
alojamento do refletor, rodar para a direita e encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura com parafusos.
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.

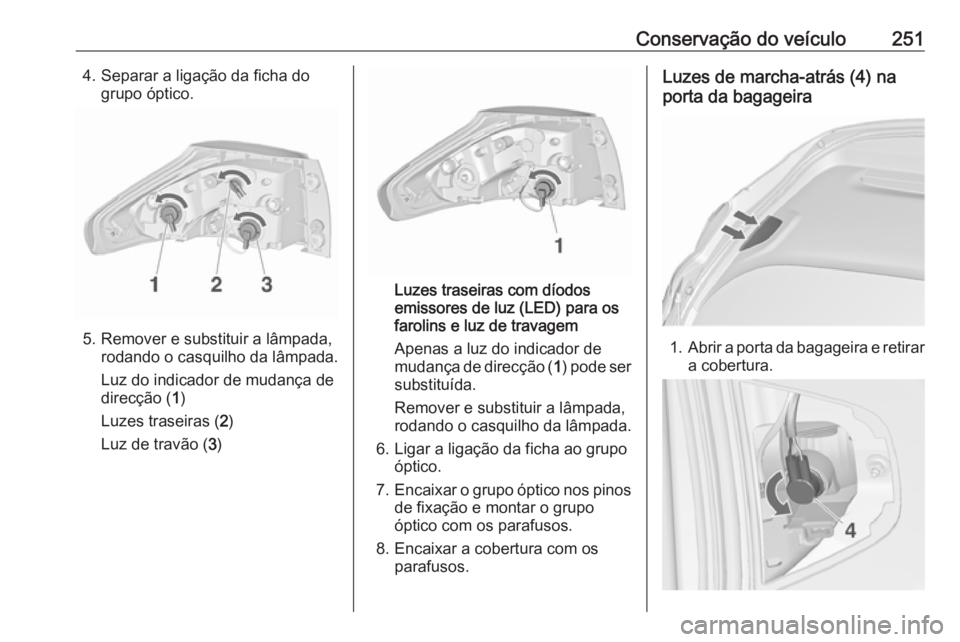

Conservação do veículo2514. Separar a ligação da ficha dogrupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada, rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.

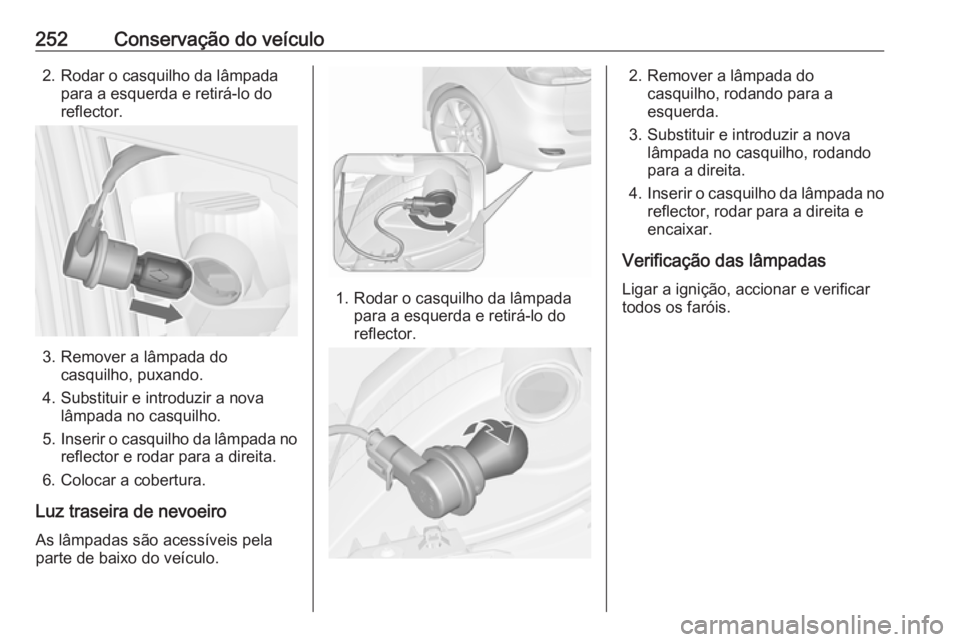

252Conservação do veículo2. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.

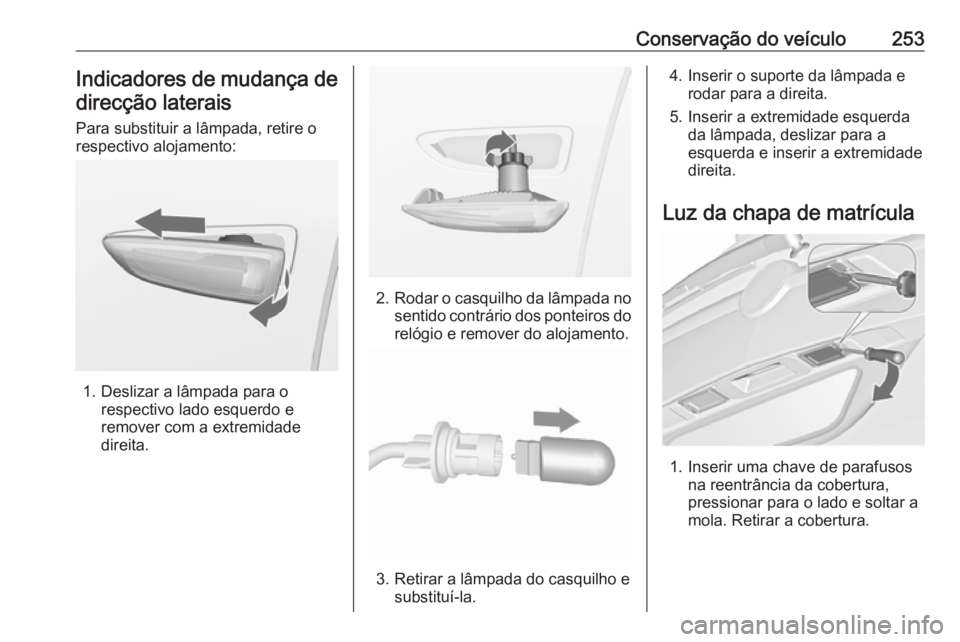

Conservação do veículo253Indicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.

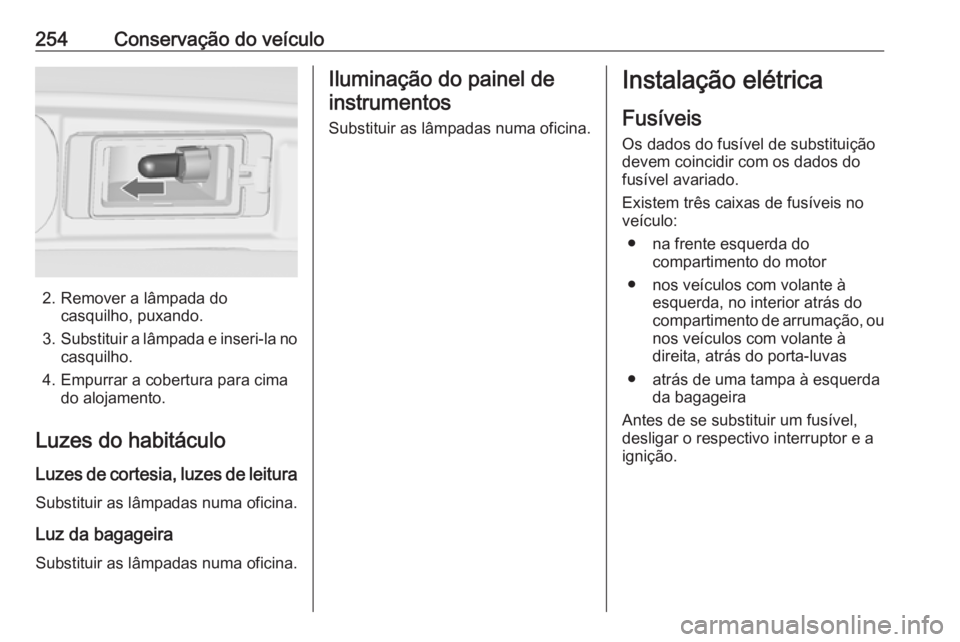

Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola. Retirar a cobertura.

254Conservação do veículo
2. Remover a lâmpada docasquilho, puxando.
3. Substituir a lâmpada e inseri-la no
casquilho.
4. Empurrar a cobertura para cima do alojamento.
Luzes do habitáculo
Luzes de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● na frente esquerda do compartimento do motor
● nos veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à
direita, atrás do porta-luvas
● atrás de uma tampa à esquerda da bagageira
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.

Conservação do veículo255

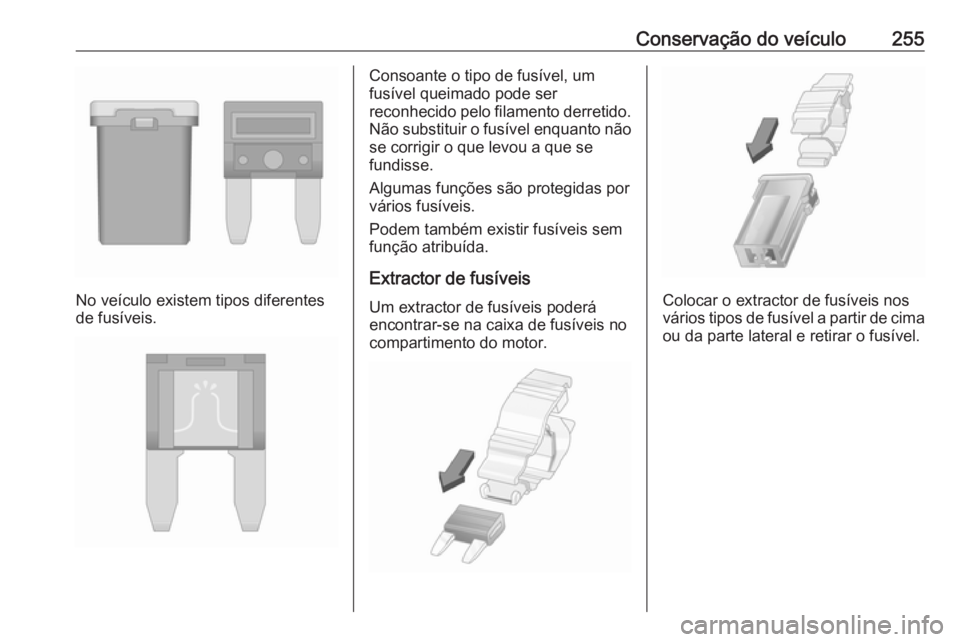

No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que se
fundisse.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

256Conservação do veículoCaixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível/
Sistema de ignição4Injecção do combustível/
Sistema de ignição5–6Aquecimento dos espelhos
retrovisores exteriores/Sistema
de alarme anti-roubo7Controlo da ventoinha/Módulo
de controlo do motor/Módulo de
controlo da caixa de velocidades8Sensor Lambda/Arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria11Abertura da porta da bagageira12Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação

Conservação do veículo257N.ºCircuito13ABS14Limpa-vidros traseiro15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23–24Farol direito (LED)25Farol esquerdo (LED)26Faróis de nevoeiro27Aquecimento do combustível
dieselN.ºCircuito28Sistema Start/Stop29Travão de mão eléctrico30ABS31Programador de velocidade
adaptável32Airbag33Iluminação dianteira adaptativa/
Controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Espelho retrovisor exterior/
Sensor de chuva36Controlo da climatização37Válvula electromagnética de
ventilação do depósito38Bomba de vácuo39Módulo de controlo central40Lava-para-brisas/Sistema lava-
-vidros do óculo traseiroN.ºCircuito41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiador43Limpa-pára-brisas44Limpa-pára-brisas45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis/Ilumi‐
nação dianteira adaptativa51Válvula de ar52Aquecedor auxiliar/Motor a
diesel

258Conservação do veículoN.ºCircuito53Módulo de controlo da caixa de
velocidades/Módulo de controlo
do motor54Bomba de vácuo/Painel de
instrumentos/Sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

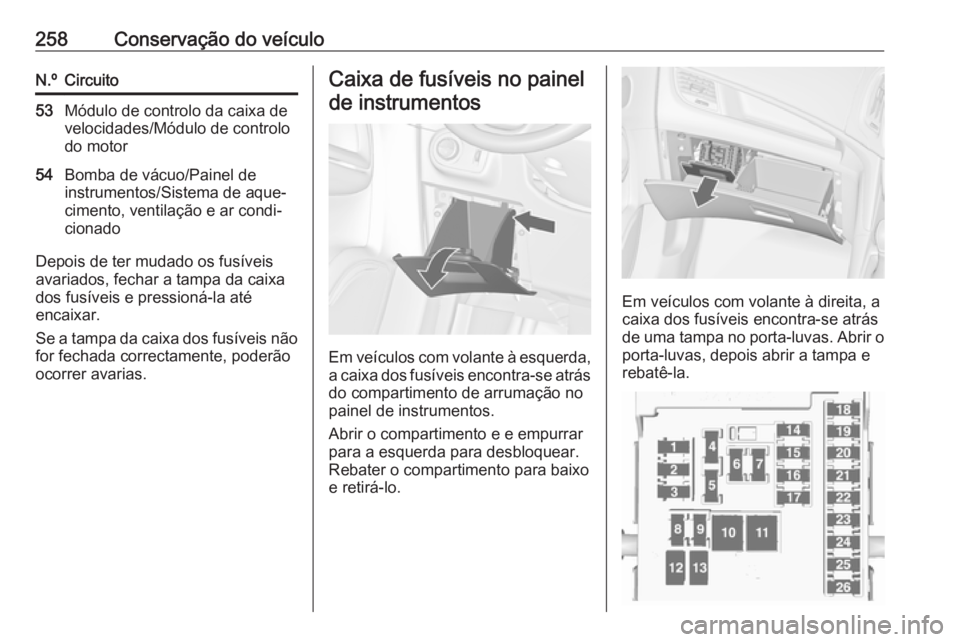

Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
