OPEL ZAFIRA C 2017.5 Manual de Instruções (in Portugues)

Conservação do veículo269Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao
utilizar porcas de bloqueio das rodas,
não fixar os tampões das rodas.
Correntes de neve
Só são permitidas correntes para
pneus nas rodas dianteiras.
Utilizar sempre correntes de malha
fina que não adicionem mais de
10 mm ao relevo do pneu e aos lados interiores do mesmo (incluindo o
cadeado da corrente).9 Aviso
Danos podem levar os pneus a
rebentar.
As correntes de neve apenas são
permitidas em pneus com a medida
215/60 R16 e 225/50 R17.
Não é permitido utilizar correntes
para a neve na roda sobresselente
temporária.
Kit de reparação de pneus O kit de reparação de pneus pode ser
utilizado para reparar pequenos
danos no relevo de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Os danos num pneu que excedam 4 mm ou que estejam na face lateral
do pneu não podem ser reparados
com o kit de reparação de pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª, a marcha-atrás ou a posição P.

270Conservação do veículoO kit de reparação de pneus
encontra-se do lado esquerdo da
bagageira, atrás de uma cobertura.
1. Retirar o kit de reparação de pneus do compartimento.
2. Retirar o compressor.
3. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior docompressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

Conservação do veículo271
10. Colocar o interruptor de balancimdo compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por brevesinstantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Depois a pressão começa a baixar.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é insuflado.
13. A pressão do pneu recomendada deve ser atingida dentro de 10
minutos. Pressão dos pneus
3 302. Quando obtiver a pressão
correcta, desligar o compressor.Se a pressão de pneu
recomendada não for atingida no
espaço de 10 minutos, retirar o kit de reparação de pneus. Deslocar
o veículo de forma a que o pneu
dê uma volta completa. Voltar a
fixar o kit de reparação de pneus
e continuar o procedimento de
enchimento durante 10 minutos.
Se continuar a não atingir a
pressão do pneu prescrita, o pneu está demasiado danificado.
Recorrer à ajuda de uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu na
ligação livre da garrafa de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de
conduzir aproximadamente
10 km (mas não mais de 10
minutos), parar e verificar a
pressão dos pneus. Apertar o
tubo do ar do compressor
directamente na válvula do pneu
e no compressor ao fazer isso.

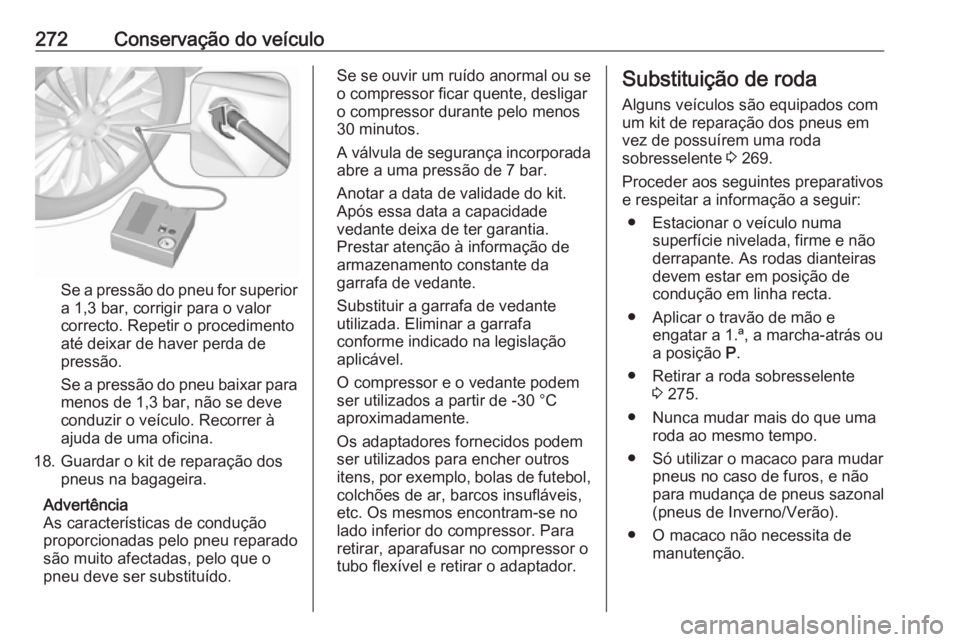

272Conservação do veículo
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, por exemplo, bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Os mesmos encontram-se no
lado inferior do compressor. Para
retirar, aparafusar no compressor o
tubo flexível e retirar o adaptador.Substituição de roda
Alguns veículos são equipados com
um kit de reparação dos pneus em
vez de possuírem uma roda
sobresselente 3 269.
Proceder aos seguintes preparativos
e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª, a marcha-atrás oua posição P.
● Retirar a roda sobresselente 3 275.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.

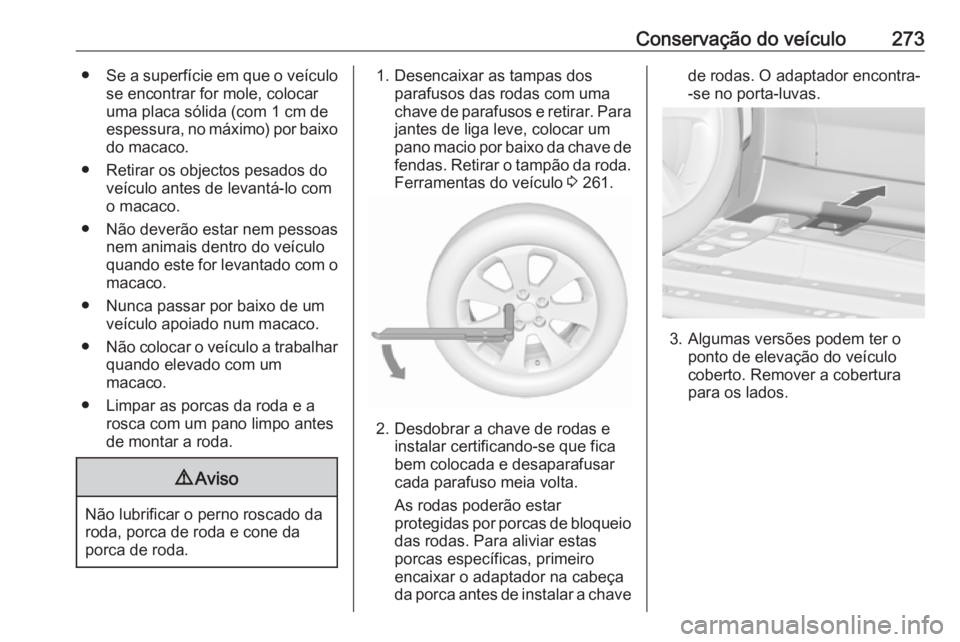

Conservação do veículo273●Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e a rosca com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar. Para
jantes de liga leve, colocar um
pano macio por baixo da chave de fendas. Retirar o tampão da roda.
Ferramentas do veículo 3 261.
2. Desdobrar a chave de rodas e
instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador na cabeça
da porca antes de instalar a chave
de rodas. O adaptador encontra- -se no porta-luvas.
3. Algumas versões podem ter o ponto de elevação do veículo
coberto. Remover a cobertura
para os lados.

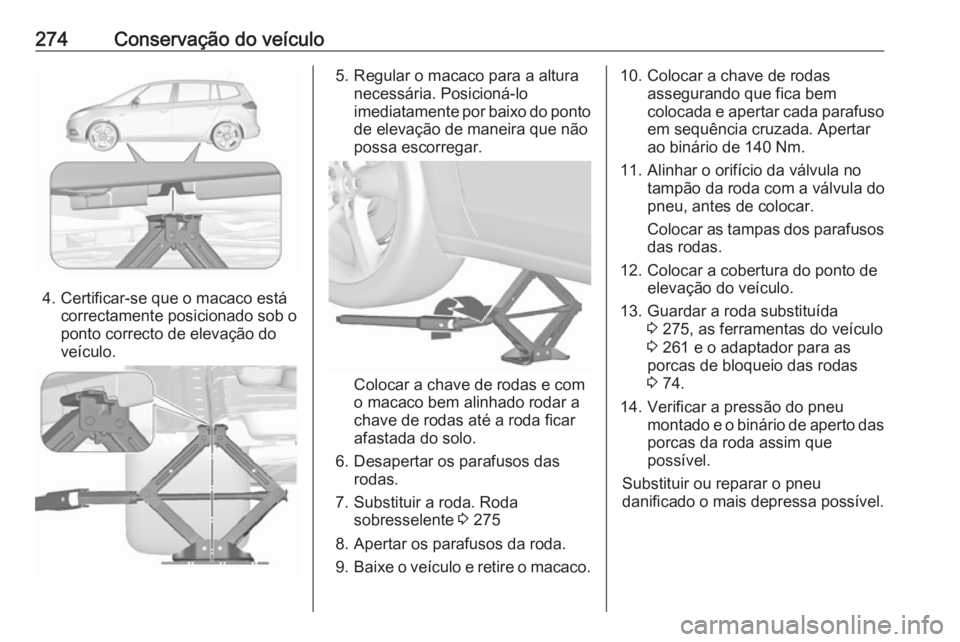

274Conservação do veículo
4. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
5. Regular o macaco para a altura necessária. Posicioná-lo
imediatamente por baixo do ponto de elevação de maneira que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
6. Desapertar os parafusos das rodas.
7. Substituir a roda. Roda sobresselente 3 275
8. Apertar os parafusos da roda.
9. Baixe o veículo e retire o macaco.
10. Colocar a chave de rodas
assegurando que fica bem
colocada e apertar cada parafuso
em sequência cruzada. Apertar
ao binário de 140 Nm.
11. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos das rodas.
12. Colocar a cobertura do ponto de elevação do veículo.
13. Guardar a roda substituída 3 275, as ferramentas do veículo
3 261 e o adaptador para as
porcas de bloqueio das rodas
3 74.
14. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

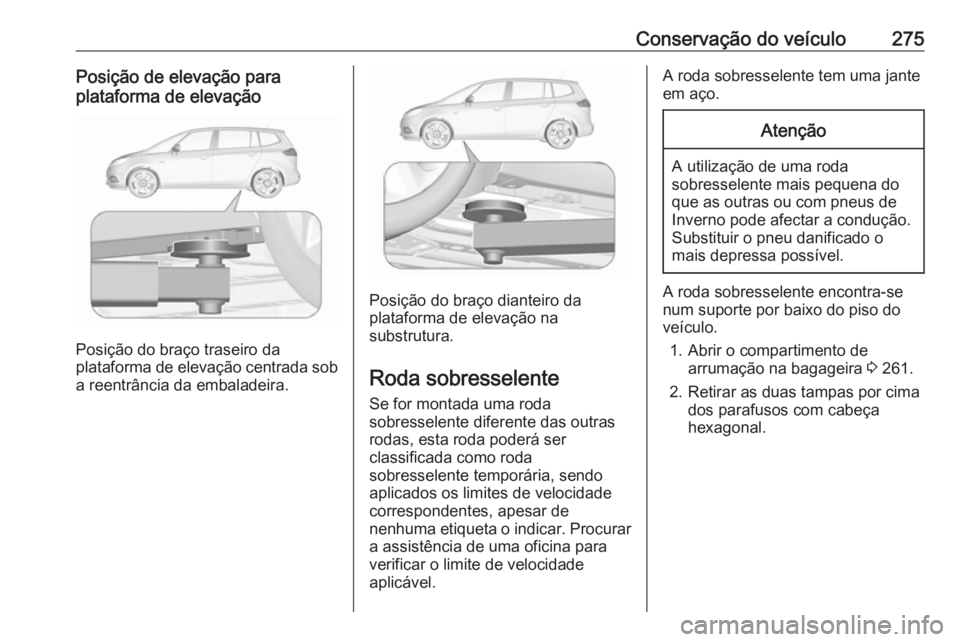

Conservação do veículo275Posição de elevação para
plataforma de elevação
Posição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendo
aplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se
num suporte por baixo do piso do
veículo.
1. Abrir o compartimento de arrumação na bagageira 3 261.
2. Retirar as duas tampas por cima dos parafusos com cabeça
hexagonal.

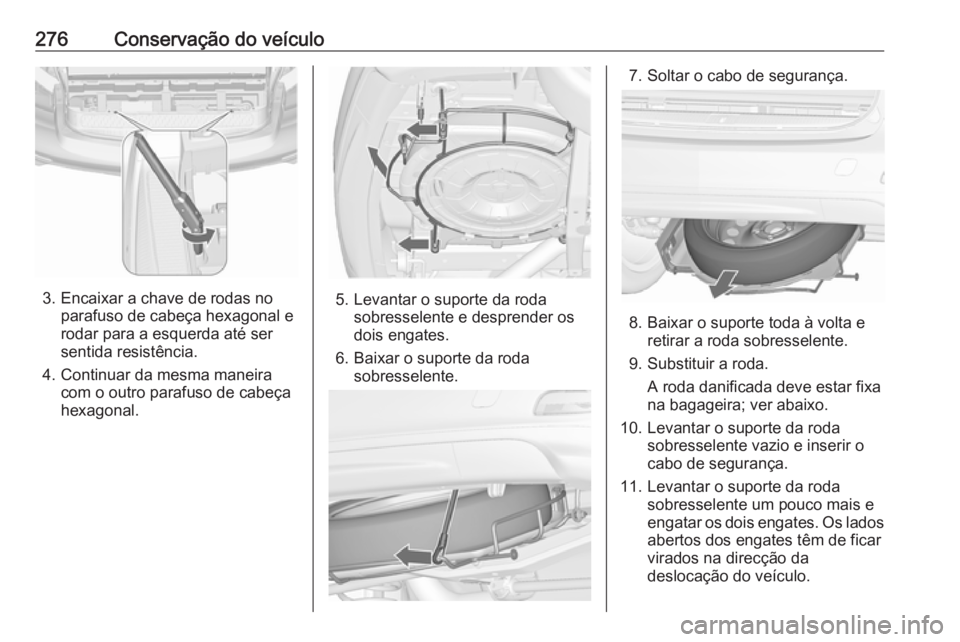

276Conservação do veículo
3. Encaixar a chave de rodas noparafuso de cabeça hexagonal e
rodar para a esquerda até ser
sentida resistência.
4. Continuar da mesma maneira com o outro parafuso de cabeça
hexagonal.5. Levantar o suporte da roda sobresselente e desprender os
dois engates.
6. Baixar o suporte da roda sobresselente.
7. Soltar o cabo de segurança.
8. Baixar o suporte toda à volta eretirar a roda sobresselente.
9. Substituir a roda. A roda danificada deve estar fixana bagageira; ver abaixo.
10. Levantar o suporte da roda sobresselente vazio e inserir o
cabo de segurança.
11. Levantar o suporte da roda sobresselente um pouco mais e
engatar os dois engates. Os lados
abertos dos engates têm de ficar
virados na direcção da
deslocação do veículo.

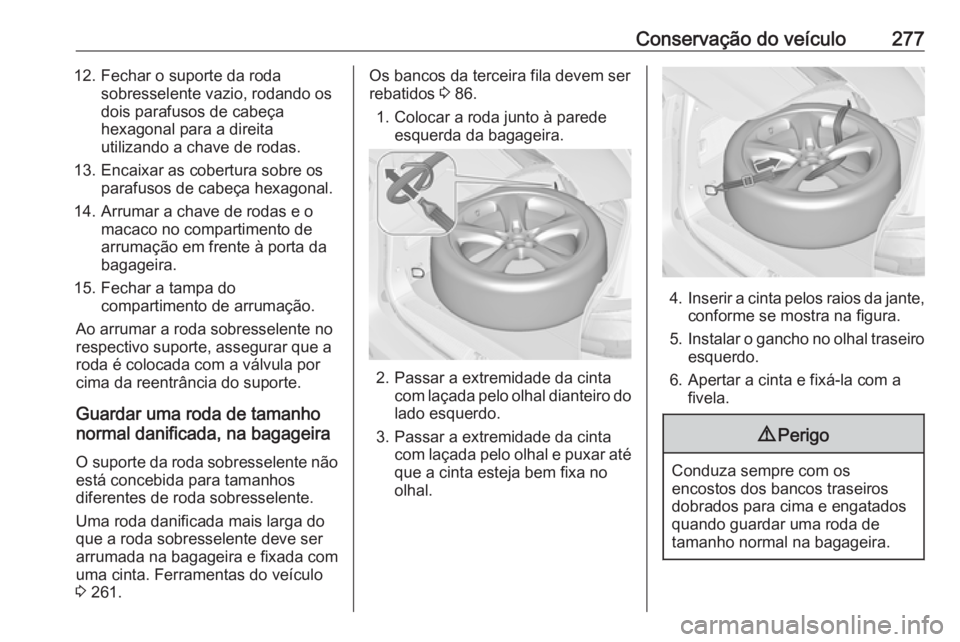

Conservação do veículo27712. Fechar o suporte da rodasobresselente vazio, rodando os
dois parafusos de cabeça
hexagonal para a direita
utilizando a chave de rodas.
13. Encaixar as cobertura sobre os parafusos de cabeça hexagonal.
14. Arrumar a chave de rodas e o macaco no compartimento de
arrumação em frente à porta da
bagageira.
15. Fechar a tampa do compartimento de arrumação.
Ao arrumar a roda sobresselente no
respectivo suporte, assegurar que a
roda é colocada com a válvula por
cima da reentrância do suporte.
Guardar uma roda de tamanho
normal danificada, na bagageira
O suporte da roda sobresselente não
está concebida para tamanhos
diferentes de roda sobresselente.
Uma roda danificada mais larga do
que a roda sobresselente deve ser
arrumada na bagageira e fixada com
uma cinta. Ferramentas do veículo
3 261.Os bancos da terceira fila devem ser
rebatidos 3 86.
1. Colocar a roda junto à parede esquerda da bagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado esquerdo.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa noolhal.
4. Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro
esquerdo.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.

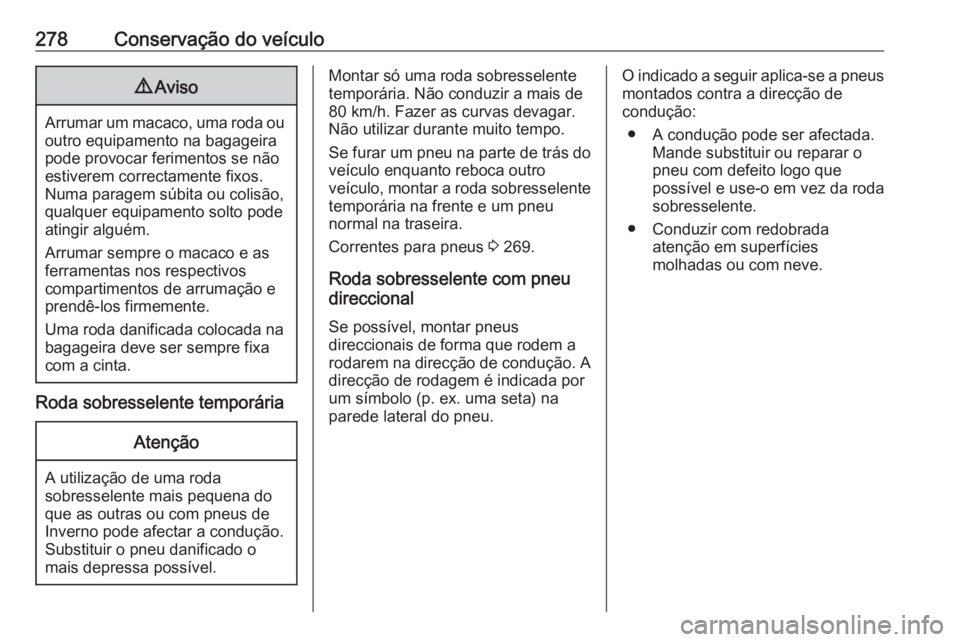

278Conservação do veículo9Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 269.
Roda sobresselente com pneu
direccional
Se possível, montar pneus
direccionais de forma que rodem a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.
