Îngrijirea autovehiculului239această zonă, trebuie închis cu un
capac fals şi ventilaţia din apropierea
bornei negative trebuie deschisă.
Utilizaţi numai baterii ale
autovehiculelor care permit montarea
cutiei de siguranţe deasupra bateriei
autovehiculului.
La autovehiculele cu baterie AGM
(Covoraş din sticlă absorbantă),
asiguraţi-vă că bateria este înlocuită
cu o baterie AGM.
O baterie AGM poate fi identificată cu
ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
pentru autovehicul originală Opel.
Notă
Utilizarea unei baterii a
autovehiculului AGM diferite de
bateria originală Opel poate duce la
o performanţă mai redusă.
Vă recomandăm să înlocuiţi bateria
autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 164.
Încărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria autovehiculului se
poate deteriora.
Pornirea asistată 3 272.
Etichetă de avertizare
Semnificaţia simbolurilor:
● Fără scântei, flacără deschisă sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produce
orbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.

240Îngrijirea autovehiculului● Vezi Manualul utilizatoruluipentru informaţii suplimentare.
● În apropierea bateriei autovehiculului poate exista gaz
exploziv.
Dezaerarea sistemului de alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit complet, sistemul de alimentare
cu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi acest proces după minimum 5 secunde. Dacă
motorul tot nu porneşte, apelaţi la un
atelier service pentru asistenţă.Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.

Îngrijirea autovehiculului241Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Farurile cu halogen
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.
Lămpile de poziţie laterale şi luminile
de poziţie pe timp de zi sunt
proiectate ca leduri şi nu pot fi
schimbate.
Faza scurtă ( 1) bec exterior.
Faza lungă ( 2) bec interior.
Lampă de semnalizare faţă ( 3).
Faza scurtă (1)
1. Rotiţi capacul în sens antiorar şi
scoateţi-l.

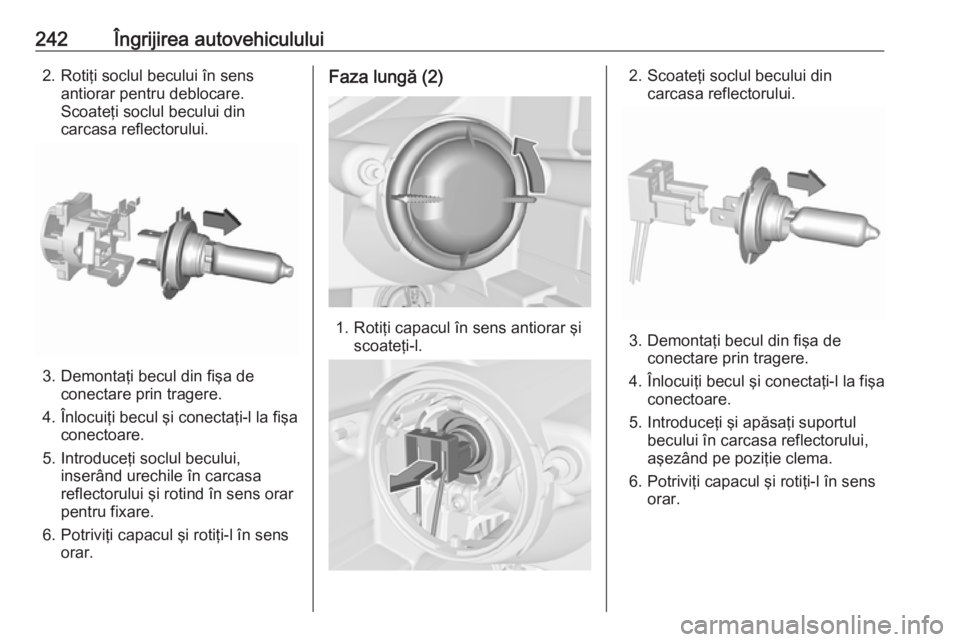

242Îngrijirea autovehiculului2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
carcasa reflectorului.
3. Demontaţi becul din fişa de conectare prin tragere.
4. Înlocuiţi becul şi conectaţi-l la fişa conectoare.
5. Introduceţi soclul becului, inserând urechile în carcasa
reflectorului şi rotind în sens orar
pentru fixare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Faza lungă (2)
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Scoateţi soclul becului din carcasa reflectorului.
3. Demontaţi becul din fişa deconectare prin tragere.
4. Înlocuiţi becul şi conectaţi-l la fişa conectoare.
5. Introduceţi şi apăsaţi suportul becului în carcasa reflectorului,
aşezând pe poziţie clema.
6. Potriviţi capacul şi rotiţi-l în sens orar.

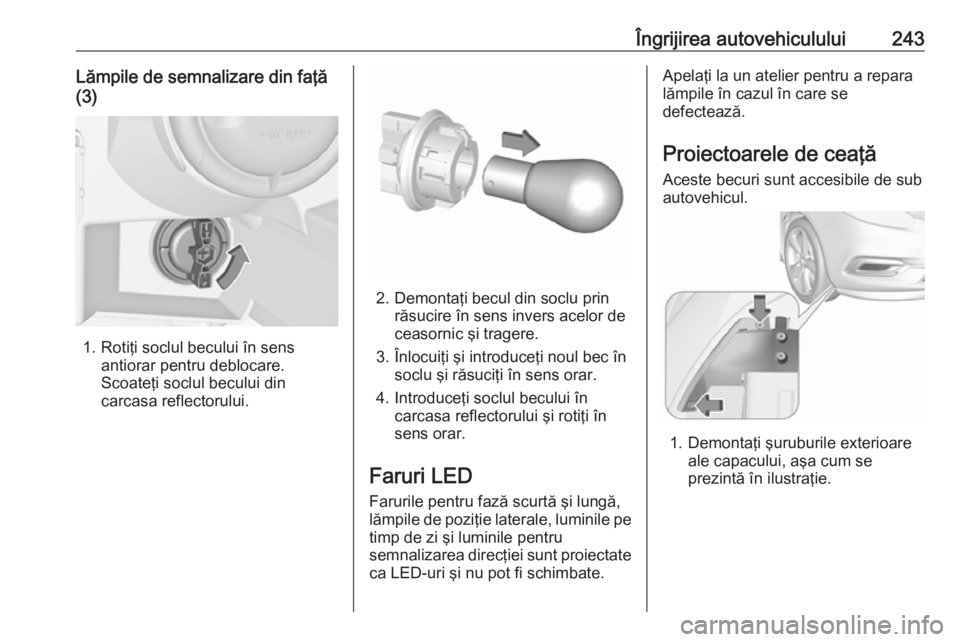

Îngrijirea autovehiculului243Lămpile de semnalizare din faţă
(3)
1. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasa reflectorului.
2. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic şi tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu şi răsuciţi în sens orar.
4. Introduceţi soclul becului în carcasa reflectorului şi rotiţi în
sens orar.
Faruri LED Farurile pentru fază scurtă şi lungă,
lămpile de poziţie laterale, luminile pe
timp de zi şi luminile pentru
semnalizarea direcţiei sunt proiectate ca LED-uri şi nu pot fi schimbate.
Apelaţi la un atelier pentru a repara
lămpile în cazul în care se
defectează.
Proiectoarele de ceaţă
Aceste becuri sunt accesibile de sub
autovehicul.
1. Demontaţi şuruburile exterioare ale capacului, aşa cum se
prezintă în ilustraţie.

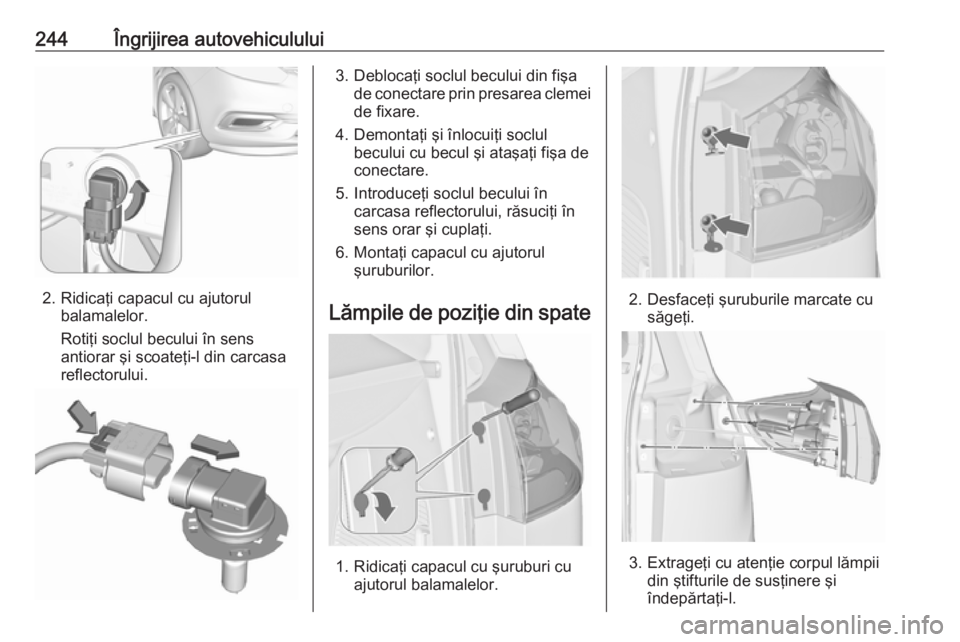

244Îngrijirea autovehiculului
2. Ridicaţi capacul cu ajutorulbalamalelor.
Rotiţi soclul becului în sens
antiorar şi scoateţi-l din carcasa
reflectorului.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
5. Introduceţi soclul becului în carcasa reflectorului, răsuciţi în
sens orar şi cuplaţi.
6. Montaţi capacul cu ajutorul şuruburilor.
Lămpile de poziţie din spate
1. Ridicaţi capacul cu şuruburi cu ajutorul balamalelor.
2. Desfaceţi şuruburile marcate cusăgeţi.
3. Extrageţi cu atenţie corpul lămpii din ştifturile de susţinere şi
îndepărtaţi-l.

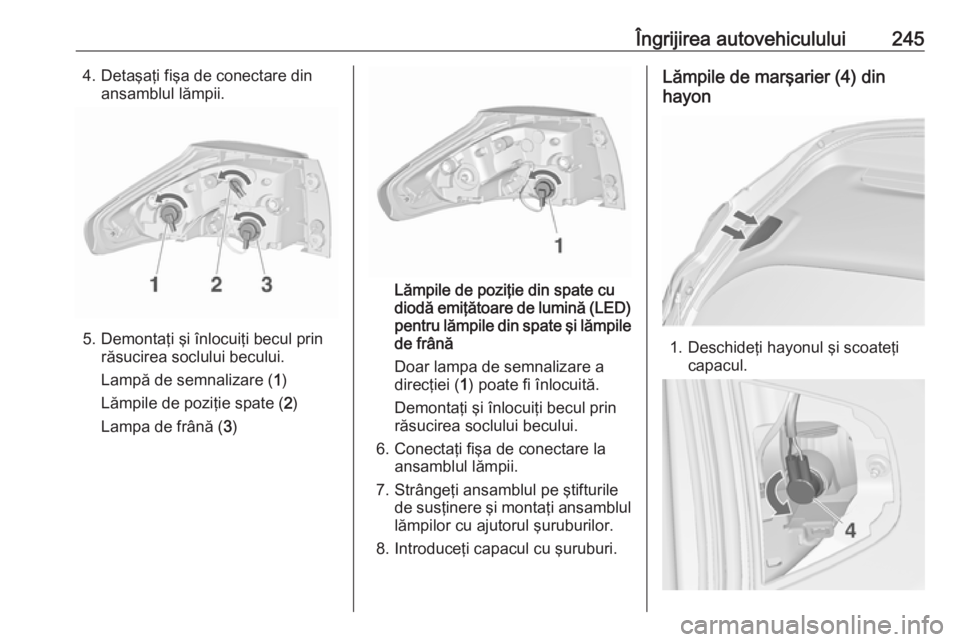

Îngrijirea autovehiculului2454. Detaşaţi fişa de conectare dinansamblul lămpii.
5. Demontaţi şi înlocuiţi becul prin răsucirea soclului becului.
Lampă de semnalizare ( 1)
Lămpile de poziţie spate ( 2)
Lampa de frână ( 3)
Lămpile de poziţie din spate cu
diodă emiţătoare de lumină (LED)
pentru lămpile din spate şi lămpile
de frână
Doar lampa de semnalizare a
direcţiei ( 1) poate fi înlocuită.
Demontaţi şi înlocuiţi becul prin
răsucirea soclului becului.
6. Conectaţi fişa de conectare la ansamblul lămpii.
7. Strângeţi ansamblul pe ştifturile de susţinere şi montaţi ansamblullămpilor cu ajutorul şuruburilor.
8. Introduceţi capacul cu şuruburi.
Lămpile de marşarier (4) din
hayon
1. Deschideţi hayonul şi scoateţi capacul.

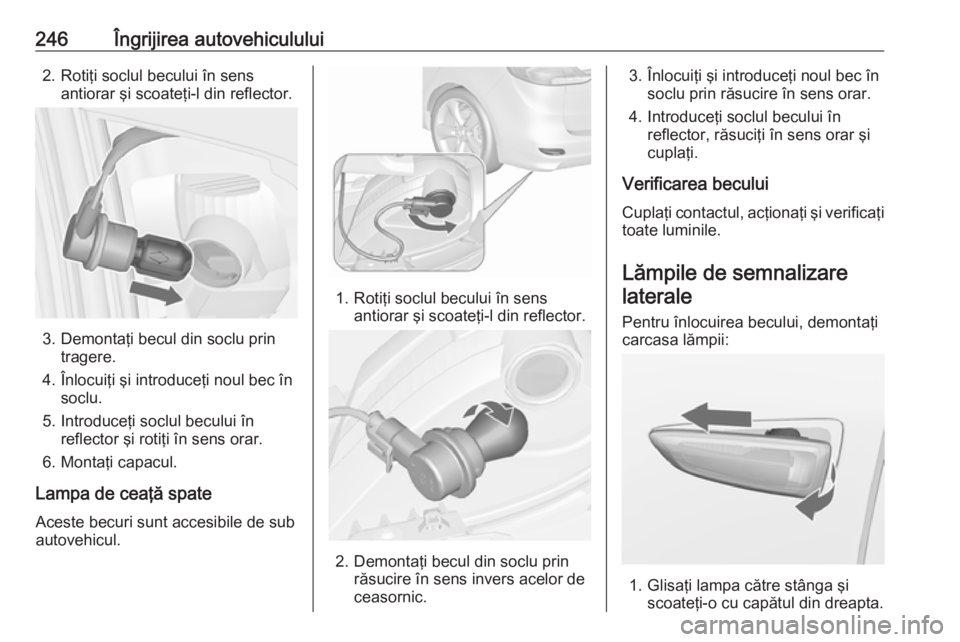

246Îngrijirea autovehiculului2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Montaţi capacul.
Lampa de ceaţă spate
Aceste becuri sunt accesibile de sub
autovehicul.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Demontaţi becul din soclu prinrăsucire în sens invers acelor de
ceasornic.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
Verificarea becului
Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Lămpile de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

Îngrijirea autovehiculului247
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi‑l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul. Scoateţi
lentila.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi becul şi introduceţi-l în soclu.
4. Apăsaţi capacul în carcasă.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.

248Îngrijirea autovehicululuiIluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul
pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
