Îngrijirea autovehiculului259Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga
tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope
3 295 şi selectaţi setarea
corespunzătoare din meniul Sarcina
în anvelope din Centrul de informaţii
pentru şofer, 3 122. Această setare
este referinţa pentru avertizările
presiunii în anvelope.
Meniul Încărcarea anvelopei apare
numai dacă autovehiculul este
staţionar, iar frâna de parcare esteaplicată. La autovehicul cu transmisie automată, maneta selectoare trebuie
să se afle la P.
Selectaţi pagina Sarcina în anvelope
de la Vehicle Information Menu
(Meniu informaţii autovehicul) ?
din Centrul de informaţii pentru şofer
3 122.
Selectaţi: ● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Procesul de asociere a senzorului
pentru presiunea în anvelope
Fiecare senzor de presiune în
anvelope are un cod unic de
identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a roţii după rotirea anvelopelor sau schimbarea setului complet de
roţi şi dacă au fost înlocuiţi unul sau
mai mulţi senzori de presiune în
anvelope. Procesul de asociere a
senzorului de presiune în anvelope
trebuie de asemenea realizat după
înlocuirea unei roţi de rezervă cu o
roată de drum care conţine senzorul
de presiune în anvelope.
Lampa de defecţiuni w şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile roţii, cu ajutorul unei unelte de
rememorare, în următoarea ordine:
roata faţă din partea stângă, roata
faţă din partea dreaptă, roata spate din partea dreaptă şi roata spate din
partea stângă. Lumina de
semnalizare din poziţia activă în
prezent rămâne aprinsă până când
senzorul corespunde.

260Îngrijirea autovehicululuiConsultaţi atelierul de service. Aveţi
la dispoziţie 2 minute pentru a potrivi
prima poziţie a roţii şi 5 minute în total pentru a potrivi toate cele patru poziţii
ale roţilor. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.
Procesul de asociere a senzorului de presiune în anvelope este:
1. Aplicaţi frâna de mână.
2. Cuplaţi contactul.
3. La autovehiculele cu transmisie automată: aduceţi maneta
selectorului de viteze la P.
La autovehicule cu transmisie
manuală: selectaţi poziţia neutră.
4. Apăsaţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii
autovehicul) ? din Centrul de
informaţii pentru şofer.
5. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
6. Apăsaţi SET/CLR pentru a începe
procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj prin care se solicită
acceptarea procesului.
7. Apăsaţi din nou SET/CLR pentru
confirmarea selecţiei. Claxonul sună de două ori pentru a indicafaptul că receptorul se află în
modul rememorare.
8. Începeţi cu roata faţă de pe partea
stângă.
9. Aşezaţi instrumentul de reprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru a
activa senzorul presiunii în
anvelope. Un claxon confirmă
potrivirea codului de identificare a senzorului cu această poziţie a
roţii.
10. Procedaţi similar cu roata faţă din
dreapta şi repetaţi procedura la
pasul 9.
11. Procedaţi similar cu roata spate din dreapta şi repetaţi procedura
la pasul 9.
12. Procedaţi similar pentru roata spate din stânga şi repetaţi
procedura la pasul 9. Claxonul
sună de două ori pentru a indica
faptul că potrivirea codului de
identificare al senzorului cu roata
spate din stânga şi că procesul de
potrivire a senzorului de presiune
în anvelope nu mai este activ.
13. Decuplaţi contactul.
14. Reglaţi toate cele patru anvelope la nivelul recomandat de presiunea aerului în anvelope, aşa cum

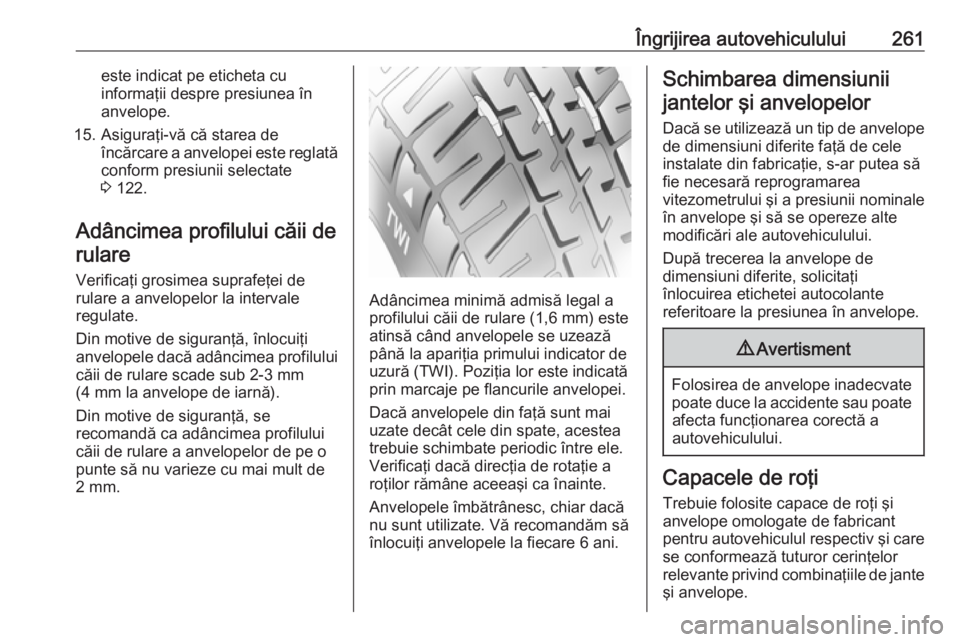

Îngrijirea autovehiculului261este indicat pe eticheta cu
informaţii despre presiunea în
anvelope.
15. Asiguraţi-vă că starea de încărcare a anvelopei este reglatăconform presiunii selectate
3 122.
Adâncimea profilului căii de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabricant
pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.

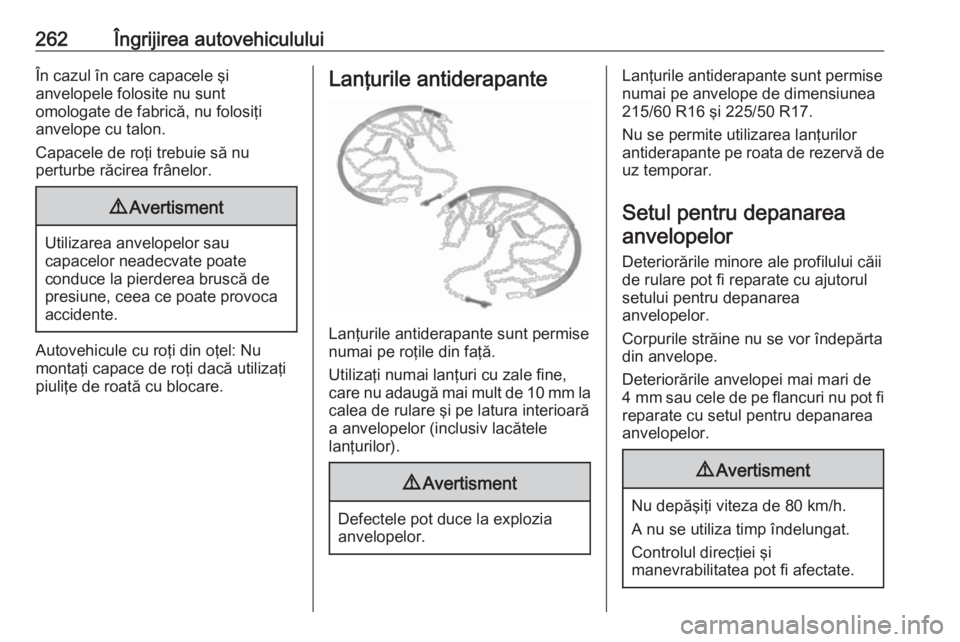

262Îngrijirea autovehicululuiÎn cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).
9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea 215/60 R16 şi 225/50 R17.
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea anvelopelor
Deteriorările minore ale profilului căii
de rulare pot fi reparate cu ajutorul
setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelope.
Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.

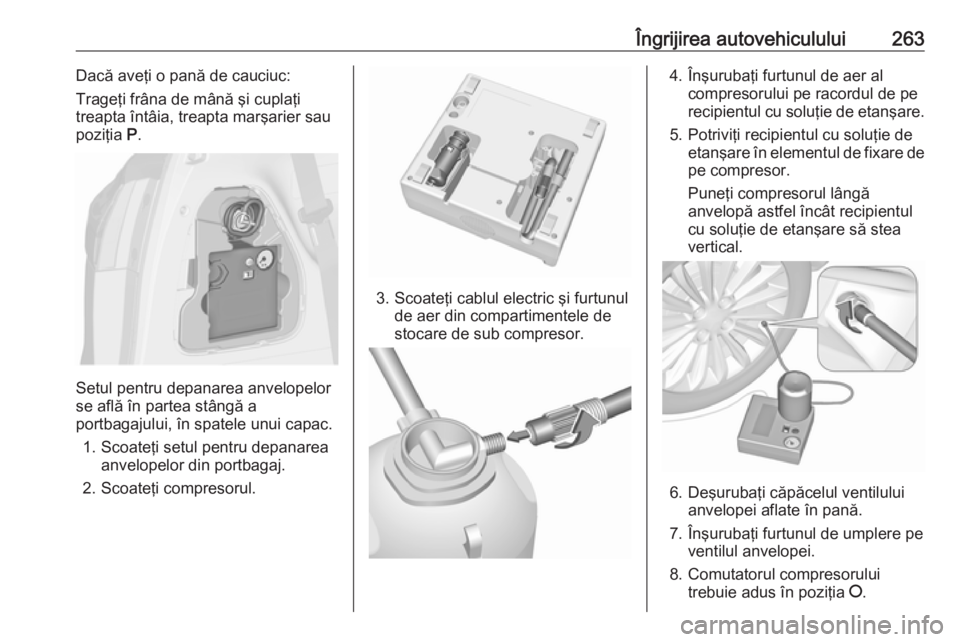

Îngrijirea autovehiculului263Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta întâia, treapta marşarier sau
poziţia P.
Setul pentru depanarea anvelopelor
se află în partea stângă a
portbagajului, în spatele unui capac.
1. Scoateţi setul pentru depanarea anvelopelor din portbagaj.
2. Scoateţi compresorul.
3. Scoateţi cablul electric şi furtunul de aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare de
pe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere pe ventilul anvelopei.
8. Comutatorul compresorului trebuie adus în poziţia J.

264Îngrijirea autovehiculului9. Conectaţi fişa de alimentare lapriza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei, vă recomandăm să lăsaţi motorul în funcţiune.
10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari peparcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Întreaga cantitate de soluţie de etanşare este pompată în
anvelopă. Ulterior, anvelopa este
umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în zece minute. Presiunea
în anvelope 3 295. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de zece
minute, desfaceţi setul pentru
depanarea anvelopelor. Deplasaţi autovehiculul astfel încât roţile săparcurgă o rotaţie completă.
Instalaţi din nou setul pentru
depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte zece minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service
autorizat pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o lavetă.

Îngrijirea autovehiculului26516. Eticheta autocolantă de perecipientul cu soluţie de etanşare,ce indică viteza maximă admisă,
trebuie afişată în câmpul vizual al
şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. După ce aţi
condus aprox. 10 km (dar nu mai
mult de zece minute), opriţi şi
verificaţi presiunea în anvelopă.
Cuplaţi furtunul compresorului
direct pe ventil pentru a face acest lucru.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele furnizate se pot utiliza
pentru umflarea altor articole, de ex.,
mingi de fotbal, saltele gonflabile,
bărci pneumatice etc. Acestea se află sub compresor. Pentru a-l
scoate, înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 262.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.

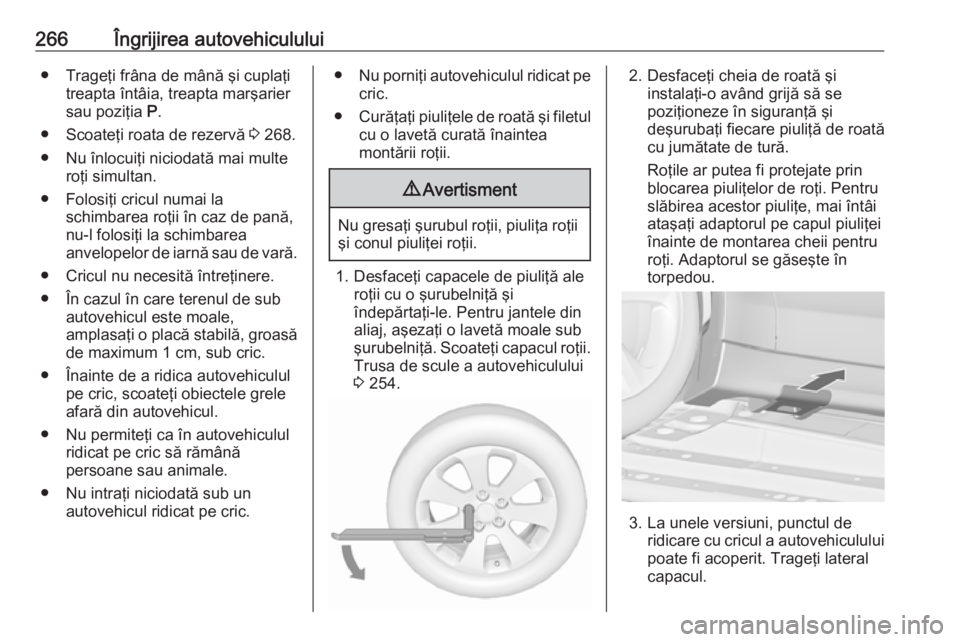

266Îngrijirea autovehiculului● Trageţi frâna de mână şi cuplaţitreapta întâia, treapta marşarier
sau poziţia P.
● Scoateţi roata de rezervă 3 268.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.●Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele de roată şi filetul
cu o lavetă curată înaintea
montării roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele de piuliţă ale
roţii cu o şurubelniţă şi
îndepărtaţi-le. Pentru jantele din
aliaj, aşezaţi o lavetă moale sub
şurubelniţă. Scoateţi capacul roţii.
Trusa de scule a autovehiculului
3 254.
2. Desfaceţi cheia de roată şi
instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.
3. La unele versiuni, punctul de ridicare cu cricul a autovehiculului
poate fi acoperit. Trageţi lateral
capacul.

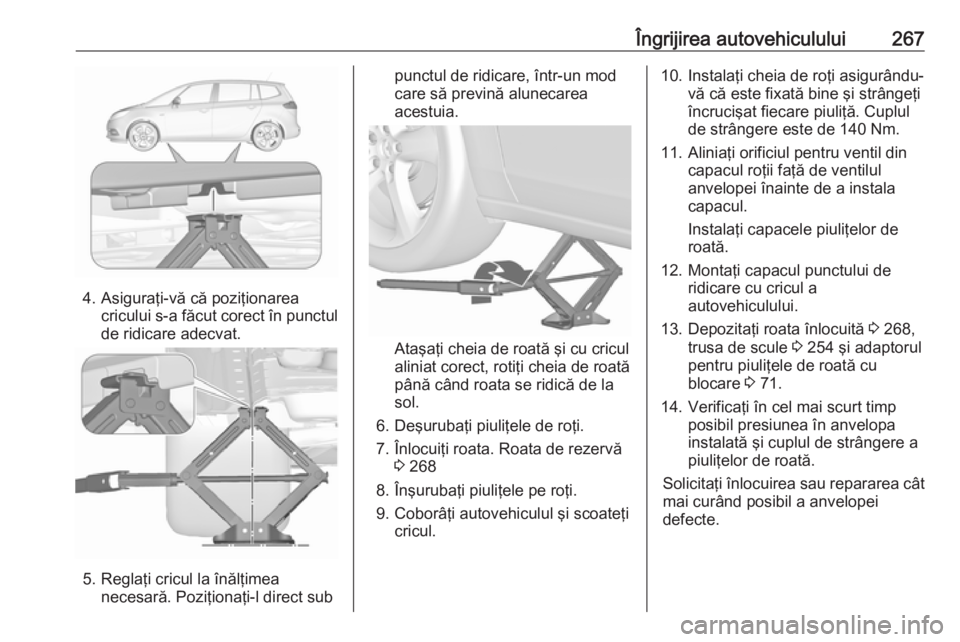

Îngrijirea autovehiculului267
4. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
5. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
6. Deşurubaţi piuliţele de roţi.
7. Înlocuiţi roata. Roata de rezervă 3 268
8. Înşurubaţi piuliţele pe roţi.
9. Coborâţi autovehiculul şi scoateţi cricul.
10. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
11. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
12. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
13. Depozitaţi roata înlocuită 3 268,
trusa de scule 3 254 şi adaptorul
pentru piuliţele de roată cu
blocare 3 71.
14. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.

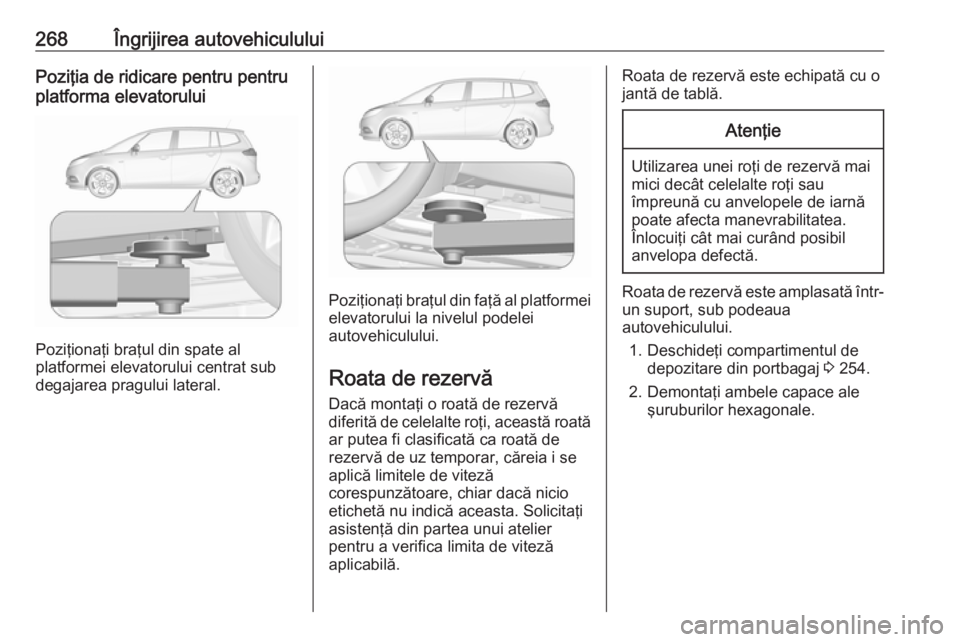

268Îngrijirea autovehicululuiPoziţia de ridicare pentru pentru
platforma elevatorului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă este amplasată într-
un suport, sub podeaua
autovehiculului.
1. Deschideţi compartimentul de depozitare din portbagaj 3 254.
2. Demontaţi ambele capace ale şuruburilor hexagonale.
