OPEL ZAFIRA C 2017.5 Manual de utilizare (in Romanian)

Depozitarea79
2. Răsuciţi maneta (1) înainte şimenţineţi-o, apoi coborâţi
adaptorul (2) în spate.
3. Eliberaţi maneta şi verificaţi ca adaptorul să fie bine cuplat.
4. Ghidaţi chinga ataşată la adaptor sub manetă pentru rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Trebuie să se ţină cont
suplimentar de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu mai lungă pentru
fixarea celei de-a treia biciclete pe
stativ.

80Depozitarea
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a patra biciclete. Consola
trebuie fixată între cadrele celei
de-a treia şi a patra biciclete.
6. Suplimentar, asiguraţi ambele roţi
ale celei de-a patra biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate
fi rabatat spre înapoi pentru a avea
acces la portbagaj.
● Fără adaptor ataşat:
Apăsaţi maneta (1) pentru a
decupla şi menţineţi.
Trageţi stativul (2) spre înapoi
pentru a rabata sistemul de
transport posterior.
● Cu adaptor ataşat:9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul (1) al
celei mai îndepărtate biciclete şi trageţi chinga (2) pentru a
decupla.

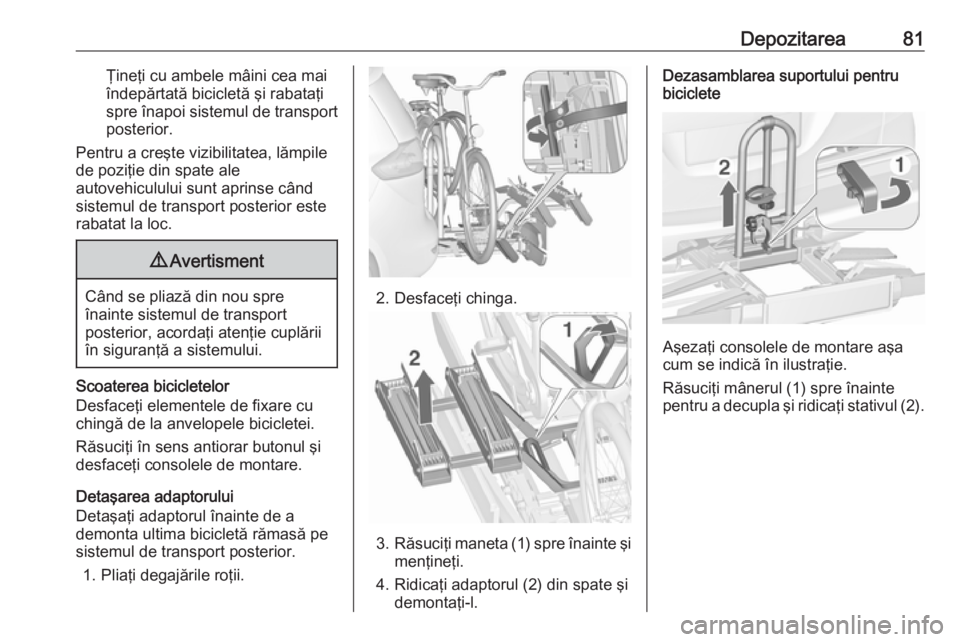

Depozitarea81Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi
spre înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.9 Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la anvelopele bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta ultima bicicletă rămasă pe
sistemul de transport posterior.
1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta (1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul (2) din spate şi demontaţi-l.
Dezasamblarea suportului pentrubiciclete
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul (1) spre înainte
pentru a decupla şi ridicaţi stativul (2).

82Depozitarea
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se
opreşte (1).
Apăsaţi în jos stativul în partea din spate (2).
Pliaţi degajările roţii
Pliaţi ambele degajări ale roţii.Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt.
Pliaţi lămpile de poziţie
Răsuciţi spre interior ambele lămpi de poziţie.
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.

Depozitarea83
Împingeţi în sus maneta de deblocareşi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul de transport posterior
şi împingeţi-l în bara de protecţie
până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.
Portbagajul
Scaunele din rândul al treilea pot fi
rabatate în jos separat pe podeaua
autovehiculului. Spătarele scaunelor
din rândul al treilea pot fi rabatate
spre înainte separat. Suplimentar,
spătarul scaunului pasagerului poate
fi rabatat.
Un spaţiu de încărcare complet plan
este creat dacă sunt rabatate în jos
toate scaunele spate şi spătarele,
precum şi spătarul scaunului
pasagerului. În funcţie de încărcare,
numai câte un scaun sau un spătar se
poate rabata.
Copertina portbagajului 3 88.9 Avertisment
Când scaunele sau spătarele sunt
ajustate sau rabatate, nu apropiaţi mâinile şi picioarele de zona de
deplasare.
Nu depozitaţi niciodată obiecte
sub scaune.
Conduceţi doar cu scaunele şi
spătarele cuplate.
Atenţie
Înainte de ridicarea sau rabatarea
scaunelor, toate componentele
trebuie demontate de pe şinele laterale şi de pe inelele de
amarare.
Inelele de amarare trebuie să se
afle în poziţie depozitată.
Rabatarea în jos a scaunelor de
pe al treilea rând
● Apăsaţi în jos tetiera prin apăsarea siguranţei 3 37.

84Depozitarea
● Introduceţi clema de fixare acenturii de siguranţă de pe
fiecare parte în buzunarul montat
pe centură.
● Trageţi bucla inferioară şi înclinaţi simultan spre înainte
spătarul până când scaunul este
coborât pe podeaua
autovehiculului.
● Montaţi mocheta de protecţie interioară 3 88 şi copertina
portbagajului 3 85 dacă este
necesar.
Instalarea scaunelor
Trageţi în sus scaunul cu ajutorul buclei superioare, rabataţi spre
exterior şi lăsaţi scaunul să cupleze în poziţia verticală.
Rabatarea spătarelor scaunelor
de pe al doilea rând
● Scoateţi copertina portbagajului dacă este necesar 3 85.
● Apăsaţi în jos tetierele prin apăsarea siguranţei 3 37.
● Deplasaţi scaunul pasagerului din faţă într-o poziţie care evităcontactul cu tetierele spătarelor
rabatate.
● Trageţi bucla şi rabataţi în jos spătarul pe perna scaunului.
Atenţie
● Nu rabataţi spătareleexterioare în timp ce scaunele
sunt în poziţia şezlong 3 45.
● Nu trageţi maneta de eliberare a funcţiei de acces facil când
spătarul este rabatat în jos.
Scaunele pot fi deteriorate.
● Ca o alternativă, trageţi bucla şi reglaţi spătarul în poziţie verticală
ca poziţie pentru transport.

Depozitarea859Avertisment
Folosiţi poziţia verticală a
spătarului doar pentru volum mare al bagajelor şi nu ca poziţie de
şedere.
Rabatarea în sus a spătarului
Ridicaţi spătarul în poziţie verticală.
Reglaţi înclinarea trăgând bucla.
Asiguraţi-vă că toate poziţiile sunt
cuplate corect.
9 Avertisment
Conduceţi autovehiculul numai
dacă spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Spaţiul de depozitare din
spate
Pe ambele părţi ale portbagajului
există rafturi pentru depozitare.
Pentru a deschide, deblocaţi capacul
din capitonajul lateral şi scoateţi-l.
Depozitarea în podea
La versiunea fără cel de-al treilea
rând de scaune, există cutii pentru
depozitare sub capacul podelei.
Ridicaţi capacul pentru a deschide.
Copertina portbagajului
Nu aşezaţi obiecte grele sau cu
muchii tăioase pe copertina
portbagajului.

86Depozitarea
Înainte de a acţiona copertina
portbagajului, introduceţi clema de
fixare a centurii de siguranţă de pe
fiecare parte în buzunarul montat pe
centură.
Închiderea
Trageţi copertina portbagajului spre
partea din spate a autovehiculului cu
ajutorul manetei şi fixaţi-o în
suporturile laterale.
Deschiderea
Scoateţi copertina portbagajului din
suporturile laterale. Menţineţi
mânerul şi ghidaţi copertina
portbagajului până când aceasta este complet rulată.

Depozitarea87Scoaterea
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi parteadreaptă a copertinei portbagajului şi
scoateţi-o din suporturi.
Depozitarea în portbagaj
Dacă nu se foloseşte copertina
portbagajului, depozitaţi-o în spaţiul pentru depozitare din podeaua
autovehiculului.
Deschideţi capacul spaţiului de
depozitare din faţa hayonului.
Scoateţi copertina portbagajului li
rotiţi-o astfel încât maneta de
eliberare este direcţionată către
stânga.
Aşezaţi carcasa astfel încât partea superioară este îndreptată către faţă,
iar partea cu mânerul este îndreptată în sus.
Introduceţi copertina portbagajului în
orificiul din partea dreaptă al spaţiului de depozitare (1) şi rotiţi-o până când
mânerul se aşează plat în carcasă
(2).
Fixaţi copertina portbagajului în
spaţiul de depozitare folosind bandă
Velcro.
Montarea Introduceţi partea stângă a copertineiportbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
poziţie maneta de deblocare,
introduceţi partea dreaptă a
copertinei în nişă şi fixaţi-o în poziţie.

88DepozitareaCapac spaţiu depozitare dinpodeaua portbagajului
Capacul podelei
La versiunile fără cel de-al treilea
rând de scaune, există cutii pentru depozitare sub capacul podelei.
Pentru a le deschide, ridicaţi capacul
podelei şi rabataţi-l vertical în spatele
scaunelor spate.
Mocheta de protecţie interioară
Mocheta de protecţie interioară este
o caracteristică de acoperire şi
protecţie pentru portbagaj, care va fi
folosită când sunt rabatate în jos toate scaunele/spătarele sau unul singur,individual.
Prin rabatarea şi extinderea
mochetei, sunt posibile o mulţime de
aplicaţii individuale.
Mocheta de protecţie interioară este
disponibilă în două versiuni:
● Mocheta de protecţie standard
acoperă suprafaţa dintre hayon şi cel de-al doilea rând de scaune,
atunci când cel de-al treilea rând
de scaune este complet sau un
scaun este rabatat în jos.
● Mocheta de protecţie interioară
cu acoperire flexibilă are
dimensiunea dublă faţă de
mocheta de protecţie standard, legătura făcându-se prin
fermoar. Aceasta acoperă
complet portbagajul, când toate
scaunele celui de-al treilea şi al
doilea rând sau scaune
individuale sunt rabatate în jos.
Mocheta de protecţie este pliabilă
longitudinal în 4 părţi (standard) sau
8 părţi (acoperire flexibilă) cu un
fermoar central şi este pliabilă
transversal în 4 părţi.
În continuare sunt descrise doar
câteva exemple ale utilizării
mochetelor.
Înainte de a plia şi întinde mocheta,
trebuie îndepărtate toate obiectele de pe şinele laterale şi de pe inelele de
amarare. Inelele de amarare trebuie
să fie în poziţie de depozitare.
Acoperirea portbagajului între hayon
şi cel de-al doilea rând de scaune
posibil atât cu mochetă de protecţie
standard sau mochetă de protecţie
interioară cu acoperire flexibilă , pliată
pe fermoar, la jumătatea dimensiunii
(strat dublu).
