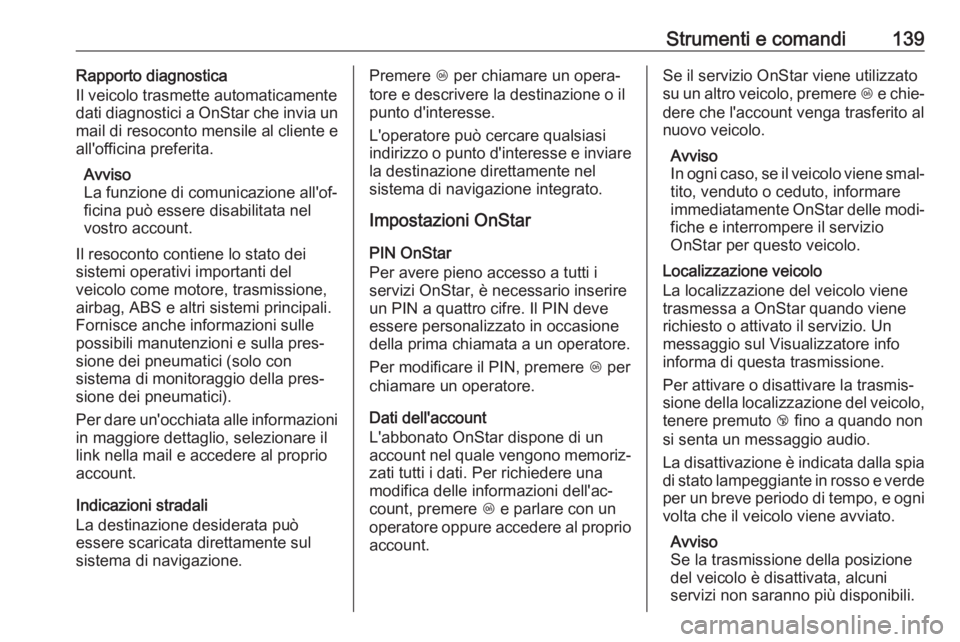

Strumenti e comandi139Rapporto diagnostica
Il veicolo trasmette automaticamente
dati diagnostici a OnStar che invia un
mail di resoconto mensile al cliente e
all'officina preferita.
Avviso
La funzione di comunicazione all'of‐
ficina può essere disabilitata nel vostro account.
Il resoconto contiene lo stato dei
sistemi operativi importanti del
veicolo come motore, trasmissione,
airbag, ABS e altri sistemi principali.
Fornisce anche informazioni sulle
possibili manutenzioni e sulla pres‐
sione dei pneumatici (solo con
sistema di monitoraggio della pres‐
sione dei pneumatici).
Per dare un'occhiata alle informazioni in maggiore dettaglio, selezionare illink nella mail e accedere al proprio
account.
Indicazioni stradali
La destinazione desiderata può
essere scaricata direttamente sul
sistema di navigazione.Premere Z per chiamare un opera‐
tore e descrivere la destinazione o il punto d'interesse.
L'operatore può cercare qualsiasi
indirizzo o punto d'interesse e inviare
la destinazione direttamente nel
sistema di navigazione integrato.
Impostazioni OnStar
PIN OnStar
Per avere pieno accesso a tutti i servizi OnStar, è necessario inserire
un PIN a quattro cifre. Il PIN deve
essere personalizzato in occasione
della prima chiamata a un operatore.
Per modificare il PIN, premere Z per
chiamare un operatore.
Dati dell'account
L'abbonato OnStar dispone di un
account nel quale vengono memoriz‐ zati tutti i dati. Per richiedere una
modifica delle informazioni dell'ac‐
count, premere Z e parlare con un
operatore oppure accedere al proprio
account.Se il servizio OnStar viene utilizzato
su un altro veicolo, premere Z e chie‐
dere che l'account venga trasferito al
nuovo veicolo.
Avviso
In ogni caso, se il veicolo viene smal‐ tito, venduto o ceduto, informare
immediatamente OnStar delle modi‐ fiche e interrompere il servizio
OnStar per questo veicolo.
Localizzazione veicolo
La localizzazione del veicolo viene
trasmessa a OnStar quando viene
richiesto o attivato il servizio. Un
messaggio sul Visualizzatore info
informa di questa trasmissione.
Per attivare o disattivare la trasmis‐
sione della localizzazione del veicolo,
tenere premuto j fino a quando non
si senta un messaggio audio.
La disattivazione è indicata dalla spia di stato lampeggiante in rosso e verde
per un breve periodo di tempo, e ogni
volta che il veicolo viene avviato.
Avviso
Se la trasmissione della posizione
del veicolo è disattivata, alcuni
servizi non saranno più disponibili.

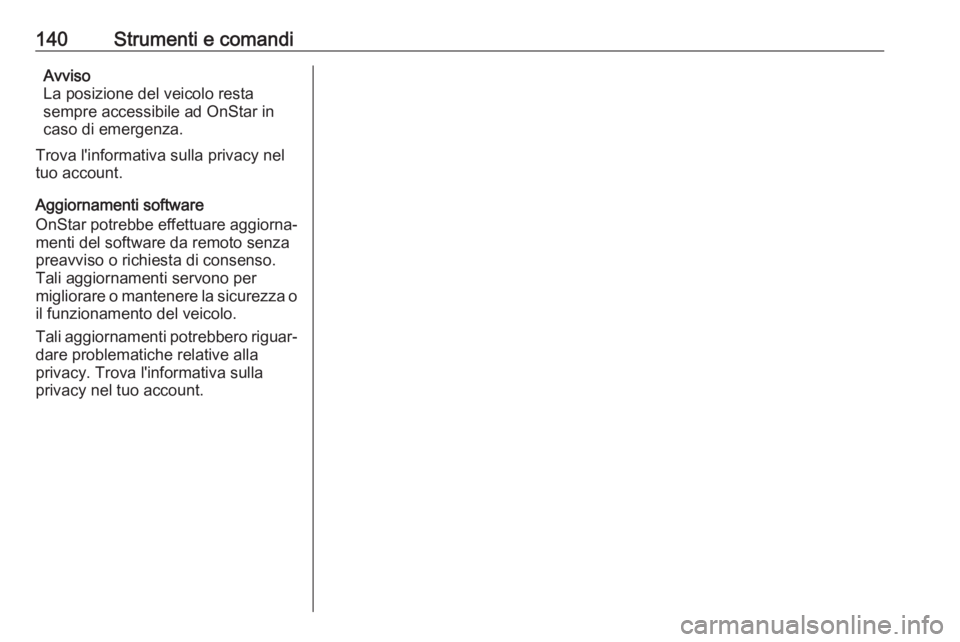

140Strumenti e comandiAvviso
La posizione del veicolo resta
sempre accessibile ad OnStar in
caso di emergenza.
Trova l'informativa sulla privacy nel
tuo account.
Aggiornamenti software
OnStar potrebbe effettuare aggiorna‐ menti del software da remoto senza
preavviso o richiesta di consenso.
Tali aggiornamenti servono per
migliorare o mantenere la sicurezza o
il funzionamento del veicolo.
Tali aggiornamenti potrebbero riguar‐ dare problematiche relative alla
privacy. Trova l'informativa sulla
privacy nel tuo account.

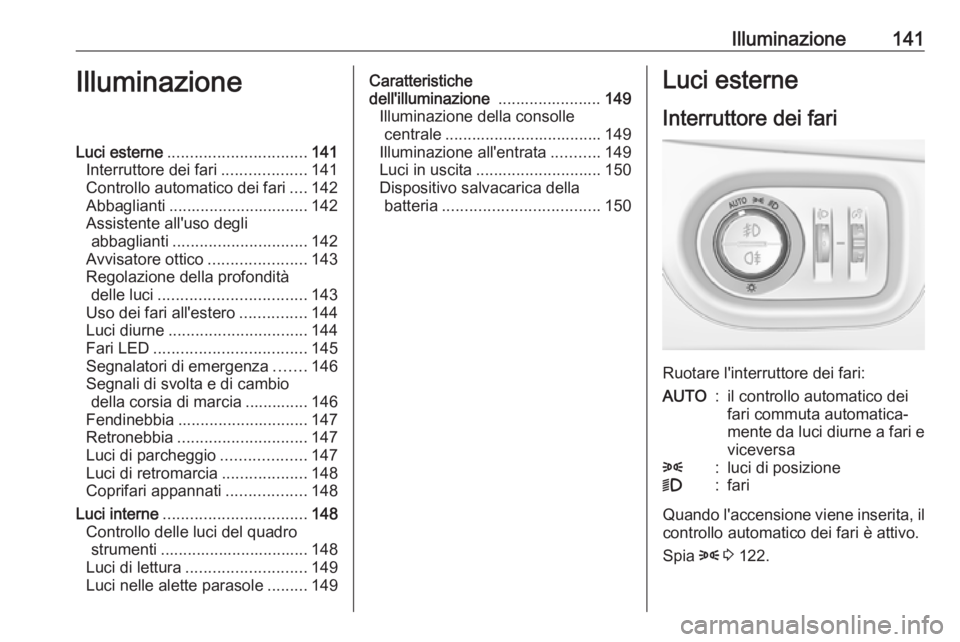

Illuminazione141IlluminazioneLuci esterne............................... 141
Interruttore dei fari ...................141
Controllo automatico dei fari ....142
Abbaglianti ............................... 142
Assistente all'uso degli abbaglianti .............................. 142
Avvisatore ottico ......................143
Regolazione della profondità delle luci ................................. 143
Uso dei fari all'estero ...............144
Luci diurne ............................... 144
Fari LED .................................. 145
Segnalatori di emergenza .......146
Segnali di svolta e di cambio della corsia di marcia .............. 146
Fendinebbia ............................. 147
Retronebbia ............................. 147
Luci di parcheggio ...................147
Luci di retromarcia ...................148
Coprifari appannati ..................148
Luci interne ................................ 148
Controllo delle luci del quadro strumenti ................................. 148
Luci di lettura ........................... 149
Luci nelle alette parasole .........149Caratteristiche
dell'illuminazione .......................149
Illuminazione della consolle centrale ................................... 149
Illuminazione all'entrata ...........149
Luci in uscita ............................ 150
Dispositivo salvacarica della batteria ................................... 150Luci esterne
Interruttore dei fari
Ruotare l'interruttore dei fari:
AUTO:il controllo automatico dei
fari commuta automatica‐
mente da luci diurne a fari e
viceversa8:luci di posizione9:fari
Quando l'accensione viene inserita, il
controllo automatico dei fari è attivo.
Spia 8 3 122.

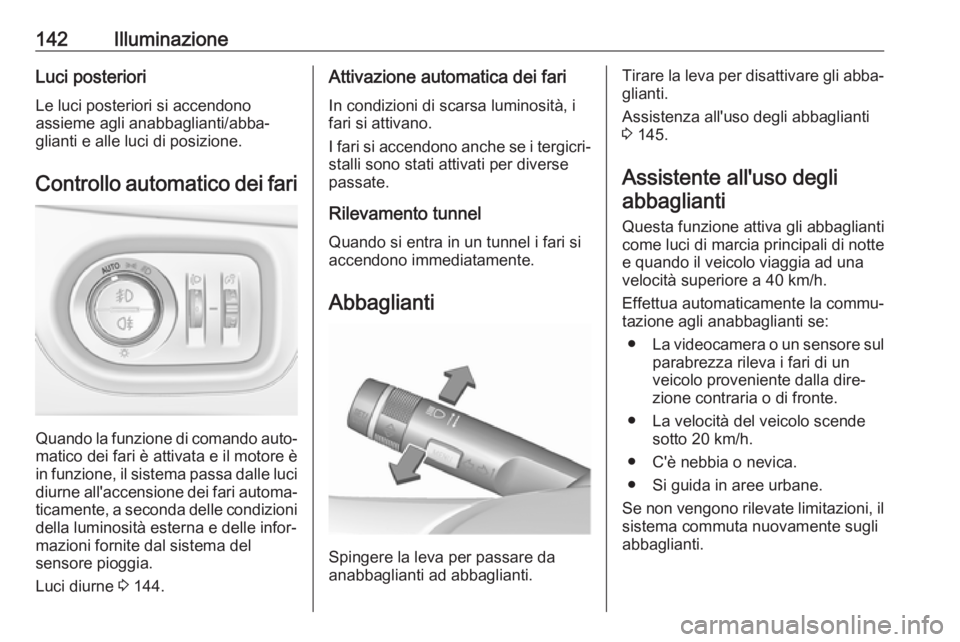

142IlluminazioneLuci posterioriLe luci posteriori si accendonoassieme agli anabbaglianti/abba‐
glianti e alle luci di posizione.
Controllo automatico dei fari
Quando la funzione di comando auto‐
matico dei fari è attivata e il motore è
in funzione, il sistema passa dalle luci diurne all'accensione dei fari automa‐
ticamente, a seconda delle condizioni della luminosità esterna e delle infor‐
mazioni fornite dal sistema del
sensore pioggia.
Luci diurne 3 144.
Attivazione automatica dei fari
In condizioni di scarsa luminosità, ifari si attivano.
I fari si accendono anche se i tergicri‐ stalli sono stati attivati per diverse
passate.
Rilevamento tunnel
Quando si entra in un tunnel i fari si
accendono immediatamente.
Abbaglianti
Spingere la leva per passare da
anabbaglianti ad abbaglianti.
Tirare la leva per disattivare gli abba‐
glianti.
Assistenza all'uso degli abbaglianti
3 145.
Assistente all'uso degli abbaglianti
Questa funzione attiva gli abbaglianti
come luci di marcia principali di notte
e quando il veicolo viaggia ad una
velocità superiore a 40 km/h.
Effettua automaticamente la commu‐
tazione agli anabbaglianti se:
● La videocamera o un sensore sul
parabrezza rileva i fari di un
veicolo proveniente dalla dire‐
zione contraria o di fronte.
● La velocità del veicolo scende sotto 20 km/h.
● C'è nebbia o nevica.
● Si guida in aree urbane.
Se non vengono rilevate limitazioni, il sistema commuta nuovamente sugli
abbaglianti.

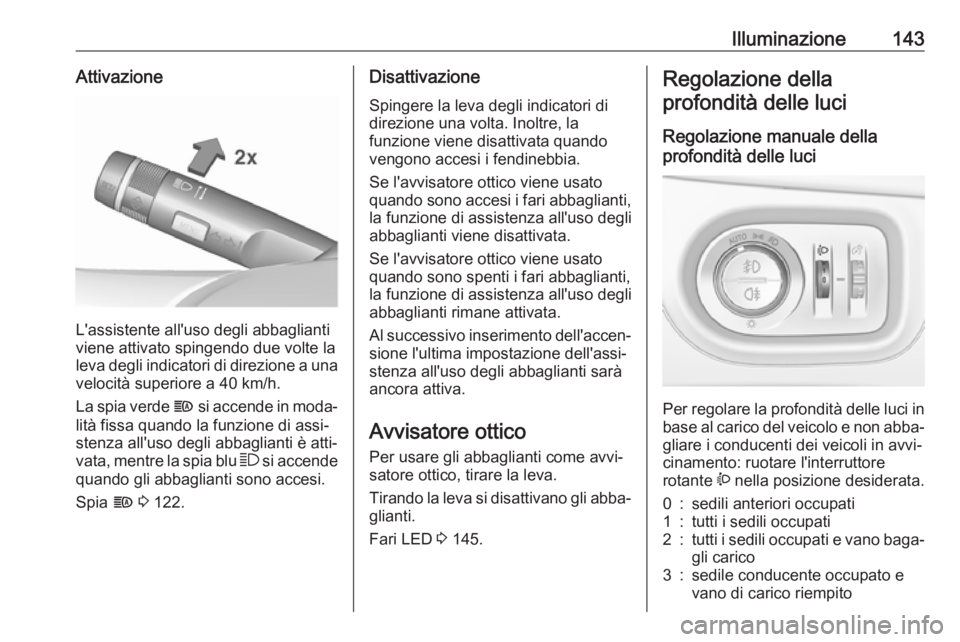

Illuminazione143Attivazione
L'assistente all'uso degli abbaglianti
viene attivato spingendo due volte la
leva degli indicatori di direzione a una
velocità superiore a 40 km/h.
La spia verde f si accende in moda‐
lità fissa quando la funzione di assi‐
stenza all'uso degli abbaglianti è atti‐
vata, mentre la spia blu 7 si accende
quando gli abbaglianti sono accesi.
Spia f 3 122.
Disattivazione
Spingere la leva degli indicatori di
direzione una volta. Inoltre, la
funzione viene disattivata quando
vengono accesi i fendinebbia.
Se l'avvisatore ottico viene usato
quando sono accesi i fari abbaglianti, la funzione di assistenza all'uso degli
abbaglianti viene disattivata.
Se l'avvisatore ottico viene usato quando sono spenti i fari abbaglianti,
la funzione di assistenza all'uso degli abbaglianti rimane attivata.
Al successivo inserimento dell'accen‐
sione l'ultima impostazione dell'assi‐
stenza all'uso degli abbaglianti sarà
ancora attiva.
Avvisatore ottico
Per usare gli abbaglianti come avvi‐
satore ottico, tirare la leva.
Tirando la leva si disattivano gli abba‐ glianti.
Fari LED 3 145.Regolazione della
profondità delle luci
Regolazione manuale della
profondità delle luci
Per regolare la profondità delle luci in base al carico del veicolo e non abba‐ gliare i conducenti dei veicoli in avvi‐cinamento: ruotare l'interruttore
rotante ? nella posizione desiderata.
0:sedili anteriori occupati1:tutti i sedili occupati2:tutti i sedili occupati e vano baga‐
gli carico3:sedile conducente occupato e
vano di carico riempito

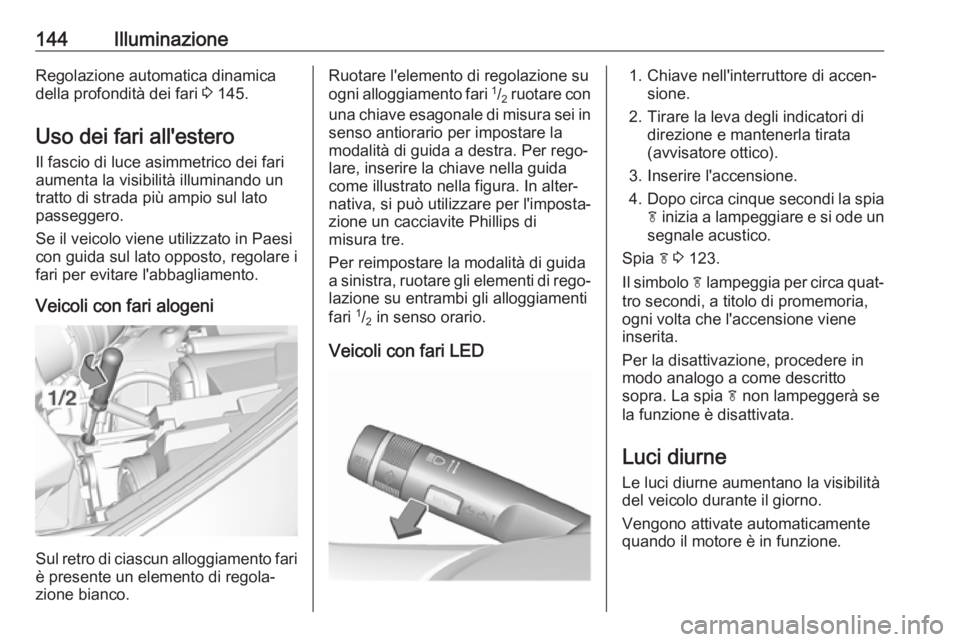

144IlluminazioneRegolazione automatica dinamica
della profondità dei fari 3 145.
Uso dei fari all'estero Il fascio di luce asimmetrico dei fari
aumenta la visibilità illuminando un
tratto di strada più ampio sul lato passeggero.
Se il veicolo viene utilizzato in Paesi
con guida sul lato opposto, regolare i
fari per evitare l'abbagliamento.
Veicoli con fari alogeni
Sul retro di ciascun alloggiamento fari
è presente un elemento di regola‐
zione bianco.
Ruotare l'elemento di regolazione su
ogni alloggiamento fari 1
/2 ruotare con
una chiave esagonale di misura sei in senso antiorario per impostare la
modalità di guida a destra. Per rego‐
lare, inserire la chiave nella guida
come illustrato nella figura. In alter‐
nativa, si può utilizzare per l'imposta‐
zione un cacciavite Phillips di
misura tre.
Per reimpostare la modalità di guida
a sinistra, ruotare gli elementi di rego‐
lazione su entrambi gli alloggiamenti
fari 1
/2 in senso orario.
Veicoli con fari LED1. Chiave nell'interruttore di accen‐ sione.
2. Tirare la leva degli indicatori di direzione e mantenerla tirata
(avvisatore ottico).
3. Inserire l'accensione.
4. Dopo circa cinque secondi la spia
f inizia a lampeggiare e si ode un
segnale acustico.
Spia f 3 123.
Il simbolo f lampeggia per circa quat‐
tro secondi, a titolo di promemoria,
ogni volta che l'accensione viene
inserita.
Per la disattivazione, procedere in
modo analogo a come descritto
sopra. La spia f non lampeggerà se
la funzione è disattivata.
Luci diurne Le luci diurne aumentano la visibilità
del veicolo durante il giorno.
Vengono attivate automaticamente
quando il motore è in funzione.

Illuminazione145Il sistema commuta da luci diurne a
fari in modo automatico, in base alle condizioni di luce. Controllo automa‐
tico dei fari 3 142.
Fari LED
L'impianto d'illuminazione a LED
include:
● fari LED per anabbaglianti e abbaglianti
● luci di svolta
● illuminazione cittadina
● assistenza all'uso degli abba‐ glianti
● funzione di parcheggio in retro‐ marcia
● modalità ECO
● regolazione automatica dinamica
della profondità dei fari
Fari LED per anabbaglianti e
abbaglianti
I fari LED per anabbaglianti ed abba‐
glianti garantiscono una migliore visi‐
bilità in tutte le condizioni.L'operazione è la stessa per i fari
alogeni.
Interruttore dei fari 3 141, abbaglianti
3 142, avvisatore ottico 3 143, uso
dei fari all'estero 3 144.
Controllo automatico dei fari 3 142.
Luci di svolta
Nelle curve strette o allo spegni‐
mento, a seconda dell'angolo di ster‐
zata o del segnale dell'indicatore di
direzione, viene attivato un riflettore
supplementare destro o sinistro che
illumina la strada nel senso di marcia.
Si attiva fino ad una velocità massima di 70 km/h.
Illuminazione cittadina
Si attiva automaticamente a velocità
fino a circa 55 km/h. In situazioni con
luce d'ambiente all'esterno, entrambe
le luci di svolta vengono accese con
intensità ridotta. La luce è ampia e
simmetrica.
Assistenza all'uso degli
abbaglianti
3 142

146IlluminazioneFunzione di parcheggio in
retromarcia
Per agevolare l'orientamento del
conducente durante il parcheggio, sia
le luci di svolta che di retromarcia si
illuminano quando i fari sono accesi e la retromarcia inserita. Questi restano accesi per un breve periodo dopo
aver disinserito la retromarcia o
quando si viaggia ad una velocità
superiore a 7 km/h in marcia avanti.
Modalità Eco
Se il veicolo si arresta, ad es. a causa di un semaforo, viene attivata la
modalità risparmio energetico dei fari.
Regolazione automatica
dinamica della profondità dei fari
Per evitare che i conducenti delle
auto provenienti in senso contrario
vengano abbagliati, l'inclinazione dei
fari viene regolata in base alle infor‐
mazioni sull'inclinazione del veicolo.
Uso dei fari all'estero
3 144.Guasto nell'impianto fari LED
Quando il sistema rileva un malfun‐
zionamento nel sistema dei fari a
LED, f si illumina e un'avvertenza
viene visualizzata nel Driver Informa‐
tion Center.
Segnalatori di emergenza
Azionato premendo ¨.
In caso di incidente con attivazione
degli airbag, si accendono automati‐
camente i segnalatori di emergenza.
Segnali di svolta e di cambio
della corsia di marcialeva verso l'alto:indicatore di dire‐
zione destroleva verso il
basso:indicatore di dire‐
zione sinistro
Spingendo la leva oltre il punto di resi‐ stenza, l'indicatore rimane acceso.Quando il volante torna indietro, l'in‐
dicatore viene disattivato automatica‐ mente.
Per emettere solo tre lampeggi, ad
esempio per segnalare un cambio di
corsia, spingere la leva fino al punto
di resistenza e rilasciarla.

Illuminazione147Quando è collegato un rimorchio, gli
indicatori di direzione lampeggiano
per sei volte quando la leva viene
premuta fino ad avvertire una certa
resistenza, quindi viene rilasciata.
Per prolungare la durata del lampeg‐
gio, spingere la leva fino al punto di
resistenza e trattenerla.
Spegnere manualmente l'indicatore
di direzione portando la leva nella sua
posizione iniziale.
Fendinebbia
Azionato premendo >.
Interruttore dei fari in posizione
AUTO : accendendo i fendinebbia si
accenderanno automaticamente
anche i fari.
Retronebbia
Azionato premendo r
.
Interruttore dei fari in posizione
AUTO : accendendo il retronebbia si
accenderanno automaticamente
anche i fari.
Interruttore dei fari in posizione 8: i
retronebbia possono essere accesi
solo con i fendinebbia.
I fendinebbia posteriori del veicolo si
disattivano quando si traina un rimor‐
chio o una spina viene inserita nella
presa, ad es. quando si utilizza un
portabiciclette.
Luci di parcheggio
Quando il veicolo è parcheggiato, è
possibile accendere le luci di
parcheggio su un lato del veicolo:
1. Disinserire l'accensione.
2. Portare la leva degli indicatori di direzione del tutto verso l'alto (luci
di parcheggio di destra) o verso il
basso (luci di parcheggio di sini‐
stra).

148IlluminazioneL'azione è confermata da un segnale
acustico e dalla spia dell'indicatore di direzione.
Luci di retromarcia La luce di retromarcia si accendequando, con l'accensione inserita, si
innesta la retromarcia.
Coprifari appannati
Il lato interno dell'alloggiamento dei
fari si può appannare rapidamente in
condizioni di clima umido e freddo,
forte pioggia o dopo il lavaggio. L'ap‐
pannamento sparisce rapidamente
da solo, ma può essere agevolato
accendendo i fari.Luci interne
Controllo delle luci del quadro strumenti
La luminosità delle seguenti luci può
essere regolata con le luci esterne accese:
● illuminazione del quadro stru‐ menti
● Visualizzatore Info
● interruttori e comandi illuminati
Ruotare l'interruttore rotante A e
tenerlo in questa posizione fino al
raggiungimento della luminosità desi‐
derata.
Luci interne
Entrando e uscendo dal veicolo, le
luci di cortesia anteriori e posteriori si accendono automaticamente e si
spengono dopo un certo intervallo di
tempo.
Avviso
In caso di incidente con attivazione degli airbag, le luci di cortesia siaccendono automaticamente.
Luce di cortesia anteriore
