OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

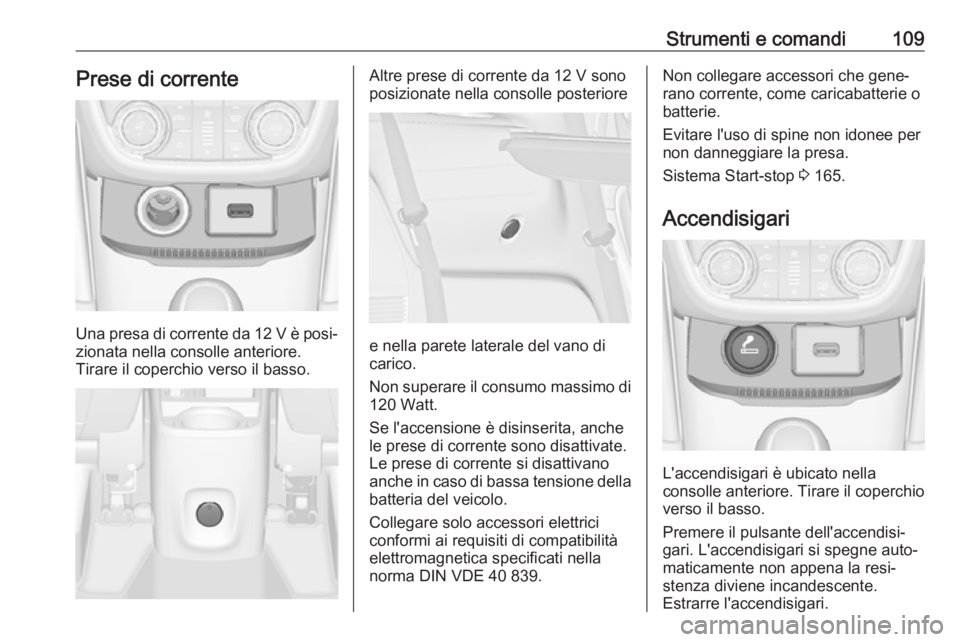

Strumenti e comandi109Prese di corrente
Una presa di corrente da 12 V è posi‐zionata nella consolle anteriore.
Tirare il coperchio verso il basso.
Altre prese di corrente da 12 V sono
posizionate nella consolle posteriore
e nella parete laterale del vano di
carico.
Non superare il consumo massimo di
120 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della batteria del veicolo.
Collegare solo accessori elettrici
conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Start-stop 3 165.
Accendisigari
L'accendisigari è ubicato nella
consolle anteriore. Tirare il coperchio verso il basso.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.

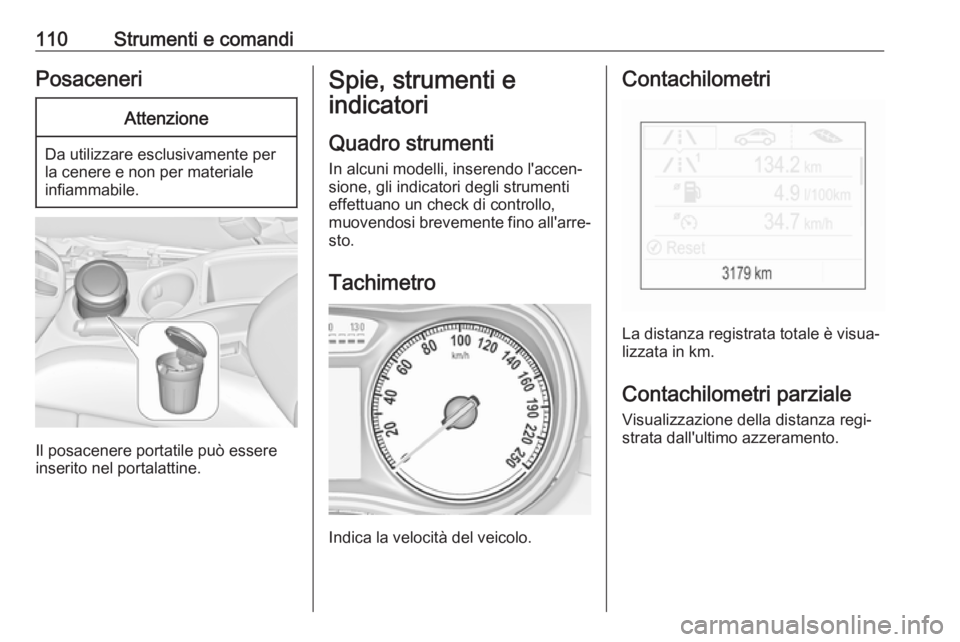

110Strumenti e comandiPosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Il posacenere portatile può essere
inserito nel portalattine.
Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti
effettuano un check di controllo,
muovendosi brevemente fino all'arre‐ sto.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La distanza registrata totale è visua‐
lizzata in km.
Contachilometri parziale
Visualizzazione della distanza regi‐
strata dall'ultimo azzeramento.

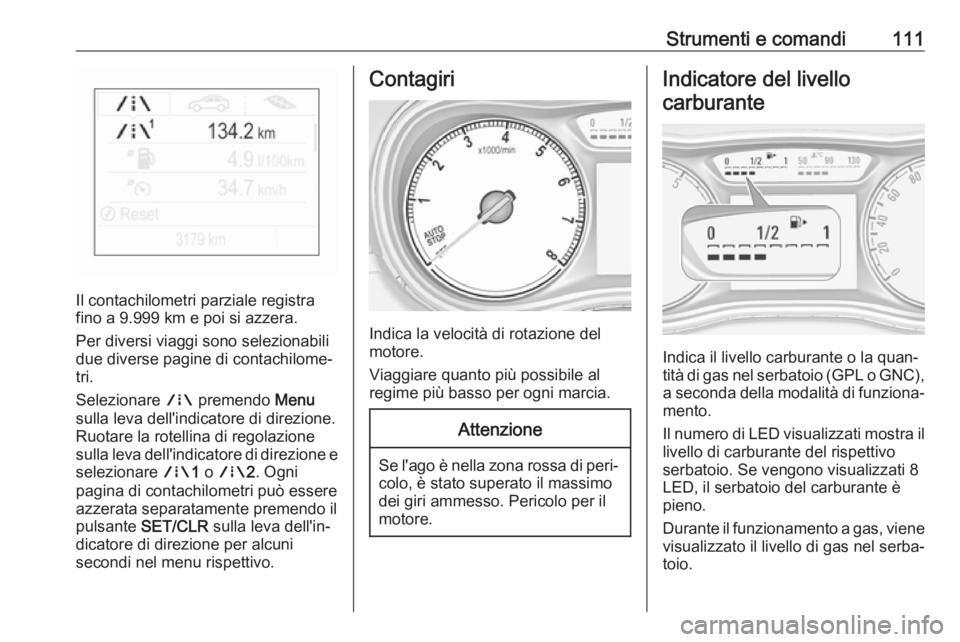

Strumenti e comandi111
Il contachilometri parziale registra
fino a 9.999 km e poi si azzera.
Per diversi viaggi sono selezionabili
due diverse pagine di contachilome‐
tri.
Selezionare ; premendo Menu
sulla leva dell'indicatore di direzione.
Ruotare la rotellina di regolazione
sulla leva dell'indicatore di direzione e
selezionare ;1 o ; 2. Ogni
pagina di contachilometri può essere
azzerata separatamente premendo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione per alcuni secondi nel menu rispettivo.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello carburante o la quan‐
tità di gas nel serbatoio (GPL o GNC), a seconda della modalità di funziona‐ mento.
Il numero di LED visualizzati mostra il livello di carburante del rispettivo
serbatoio. Se vengono visualizzati 8
LED, il serbatoio del carburante è
pieno.
Durante il funzionamento a gas, viene
visualizzato il livello di gas nel serba‐ toio.

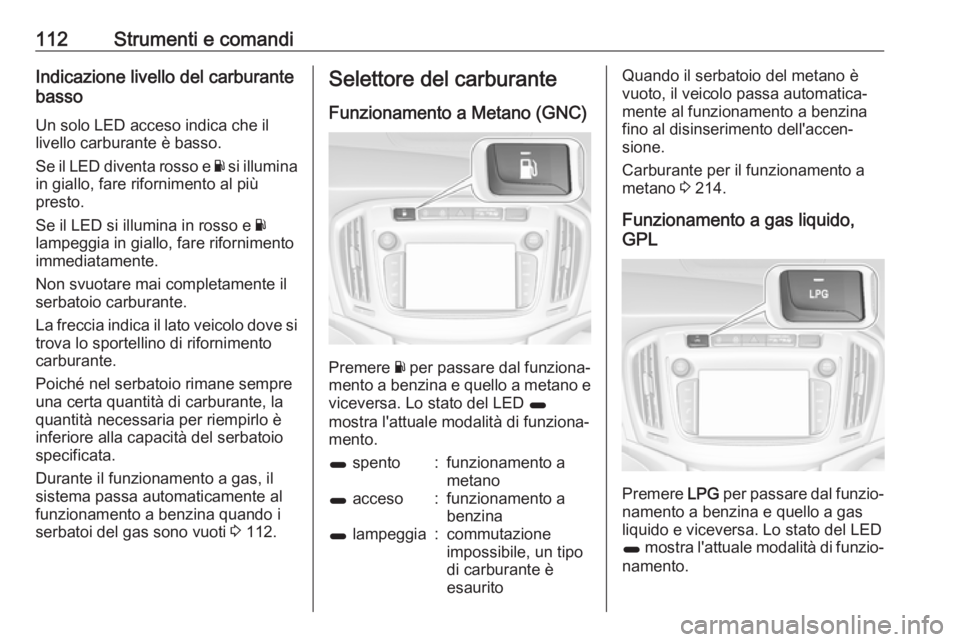

112Strumenti e comandiIndicazione livello del carburante
basso
Un solo LED acceso indica che il
livello carburante è basso.
Se il LED diventa rosso e Y si illumina
in giallo, fare rifornimento al più
presto.
Se il LED si illumina in rosso e Y
lampeggia in giallo, fare rifornimento
immediatamente.
Non svuotare mai completamente il
serbatoio carburante.
La freccia indica il lato veicolo dove si trova lo sportellino di rifornimento
carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
Durante il funzionamento a gas, il
sistema passa automaticamente al
funzionamento a benzina quando i
serbatoi del gas sono vuoti 3 112.Selettore del carburante
Funzionamento a Metano (GNC)
Premere Y per passare dal funziona‐
mento a benzina e quello a metano e
viceversa. Lo stato del LED 1
mostra l'attuale modalità di funziona‐
mento.
1 spento:funzionamento a
metano1 acceso:funzionamento a
benzina1 lampeggia:commutazione
impossibile, un tipo
di carburante è
esauritoQuando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
metano 3 214.
Funzionamento a gas liquido,
GPL
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas
liquido e viceversa. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.

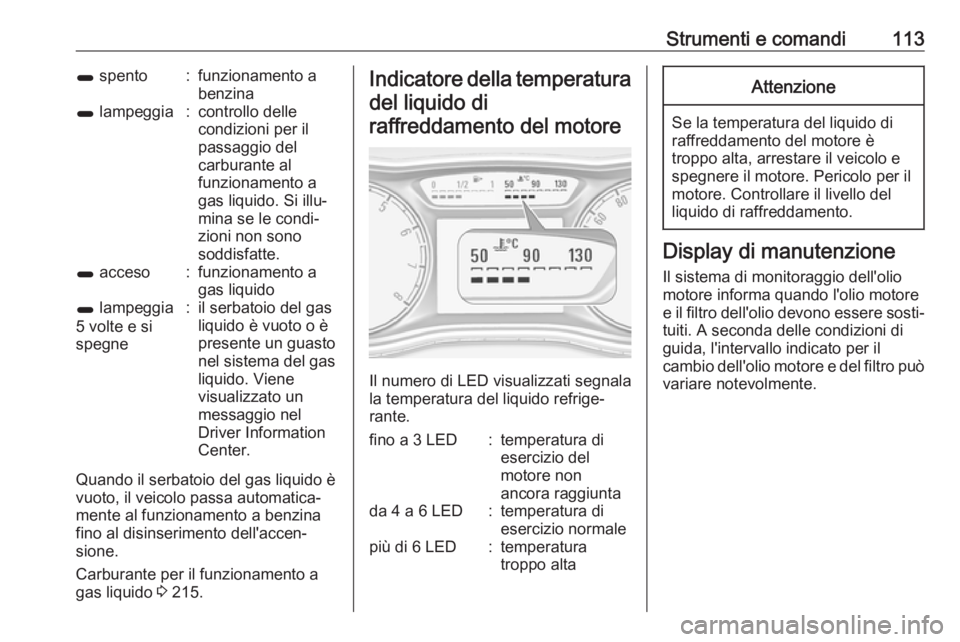

Strumenti e comandi1131 spento:funzionamento a
benzina1 lampeggia:controllo delle
condizioni per il
passaggio del
carburante al
funzionamento a
gas liquido. Si illu‐
mina se le condi‐
zioni non sono
soddisfatte.1 acceso:funzionamento a
gas liquido1 lampeggia
5 volte e si
spegne:il serbatoio del gas
liquido è vuoto o è
presente un guasto
nel sistema del gas
liquido. Viene
visualizzato un
messaggio nel
Driver Information
Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 215.
Indicatore della temperatura
del liquido diraffreddamento del motore
Il numero di LED visualizzati segnala
la temperatura del liquido refrige‐
rante.
fino a 3 LED:temperatura di
esercizio del
motore non
ancora raggiuntada 4 a 6 LED:temperatura di
esercizio normalepiù di 6 LED:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.

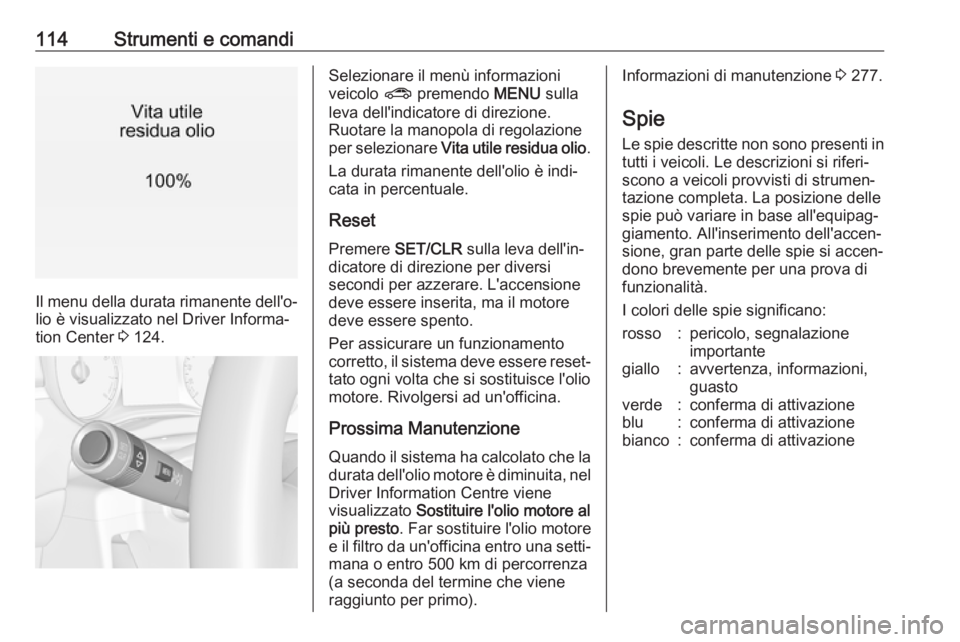

114Strumenti e comandi
Il menu della durata rimanente dell'o‐
lio è visualizzato nel Driver Informa‐
tion Center 3 124.
Selezionare il menù informazioni
veicolo ? premendo MENU sulla
leva dell'indicatore di direzione.
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
La durata rimanente dell'olio è indi‐ cata in percentuale.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. L'accensione
deve essere inserita, ma il motore
deve essere spento.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene
visualizzato Sostituire l'olio motore al
più presto . Far sostituire l'olio motore
e il filtro da un'officina entro una setti‐ mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).Informazioni di manutenzione 3 277.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

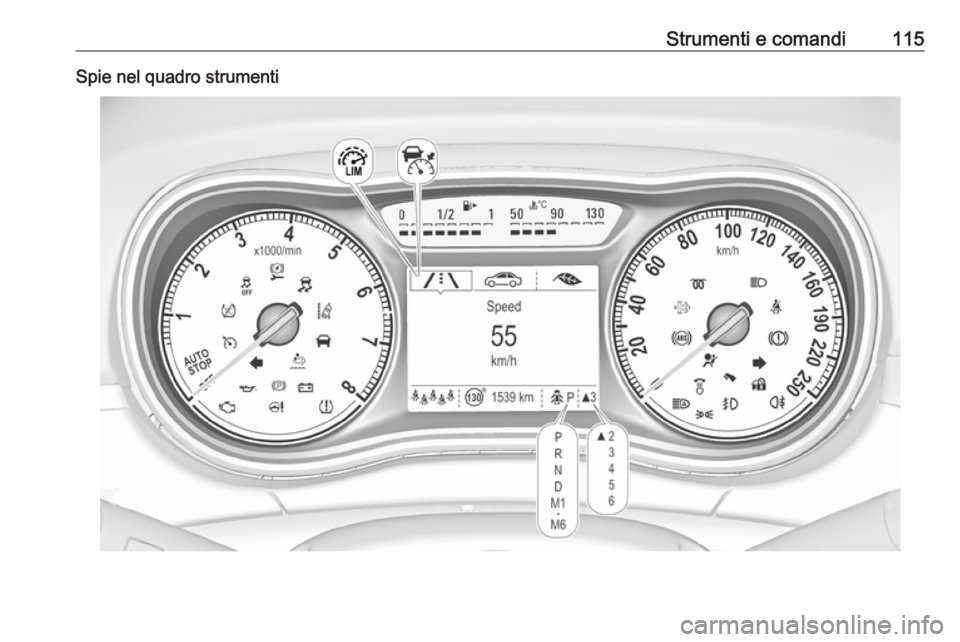

Strumenti e comandi115Spie nel quadro strumenti

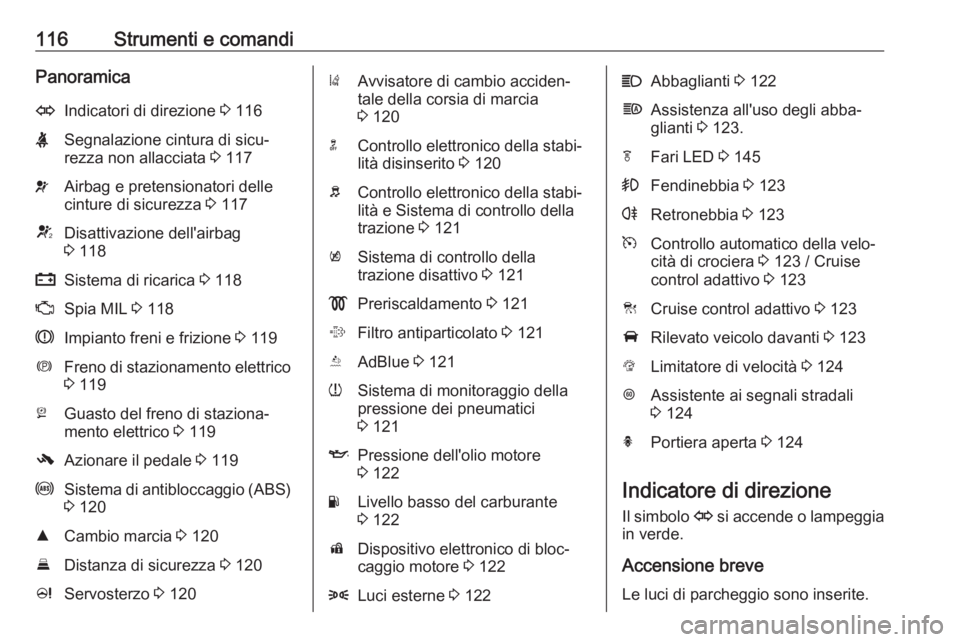

116Strumenti e comandiPanoramicaOIndicatori di direzione 3 116XSegnalazione cintura di sicu‐
rezza non allacciata 3 117vAirbag e pretensionatori delle
cinture di sicurezza 3 117VDisattivazione dell'airbag
3 118pSistema di ricarica 3 118ZSpia MIL 3 118RImpianto freni e frizione 3 119mFreno di stazionamento elettrico
3 119jGuasto del freno di staziona‐
mento elettrico 3 119-Azionare il pedale 3 119uSistema di antibloccaggio (ABS)
3 120RCambio marcia 3 120EDistanza di sicurezza 3 120cServosterzo 3 120)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 120nControllo elettronico della stabi‐
lità disinserito 3 120bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 121kSistema di controllo della
trazione disattivo 3 121!Preriscaldamento 3 121%Filtro antiparticolato 3 121YAdBlue 3 121wSistema di monitoraggio della
pressione dei pneumatici
3 121IPressione dell'olio motore
3 122YLivello basso del carburante
3 122dDispositivo elettronico di bloc‐
caggio motore 3 1228Luci esterne 3 122CAbbaglianti 3 122fAssistenza all'uso degli abba‐
glianti 3 123.fFari LED 3 145>Fendinebbia 3 123rRetronebbia 3 123mControllo automatico della velo‐
cità di crociera 3 123 / Cruise
control adattivo 3 123CCruise control adattivo 3 123ARilevato veicolo davanti 3 123LLimitatore di velocità 3 124LAssistente ai segnali stradali
3 124hPortiera aperta 3 124
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breveLe luci di parcheggio sono inserite.

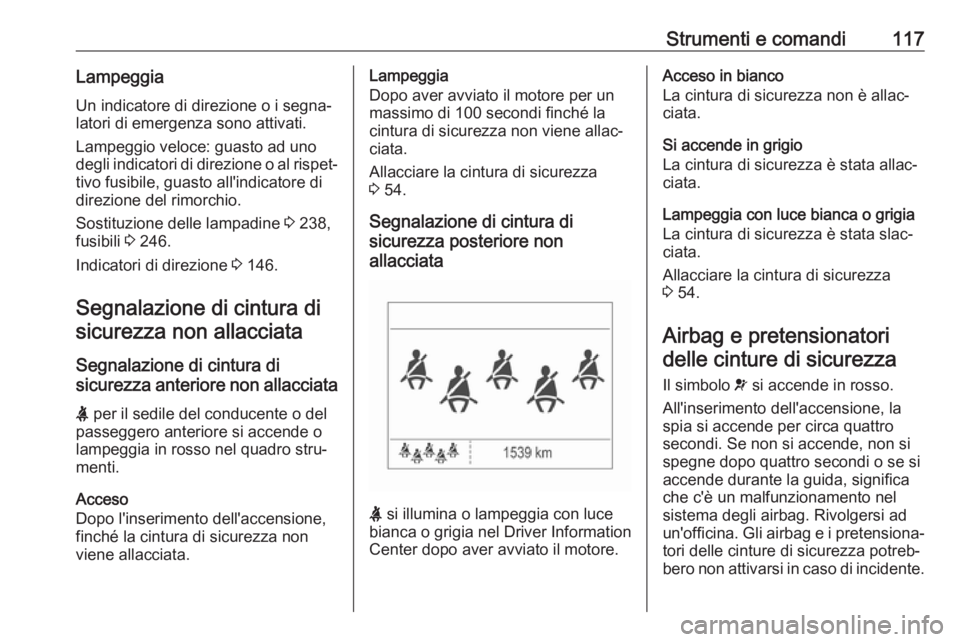

Strumenti e comandi117LampeggiaUn indicatore di direzione o i segna‐latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 238,
fusibili 3 246.
Indicatori di direzione 3 146.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
X per il sedile del conducente o del
passeggero anteriore si accende o
lampeggia in rosso nel quadro stru‐
menti.
Acceso
Dopo l'inserimento dell'accensione, finché la cintura di sicurezza non
viene allacciata.Lampeggia
Dopo aver avviato il motore per un massimo di 100 secondi finché la cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 54.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
X si illumina o lampeggia con luce
bianca o grigia nel Driver Information
Center dopo aver avviato il motore.
Acceso in bianco
La cintura di sicurezza non è allac‐
ciata.
Si accende in grigio
La cintura di sicurezza è stata allac‐
ciata.
Lampeggia con luce bianca o grigia La cintura di sicurezza è stata slac‐
ciata.
Allacciare la cintura di sicurezza
3 54.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la spia si accende per circa quattro
secondi. Se non si accende, non si
spegne dopo quattro secondi o se si
accende durante la guida, significa
che c'è un malfunzionamento nel
sistema degli airbag. Rivolgersi ad
un'officina. Gli airbag e i pretensiona‐
tori delle cinture di sicurezza potreb‐
bero non attivarsi in caso di incidente.

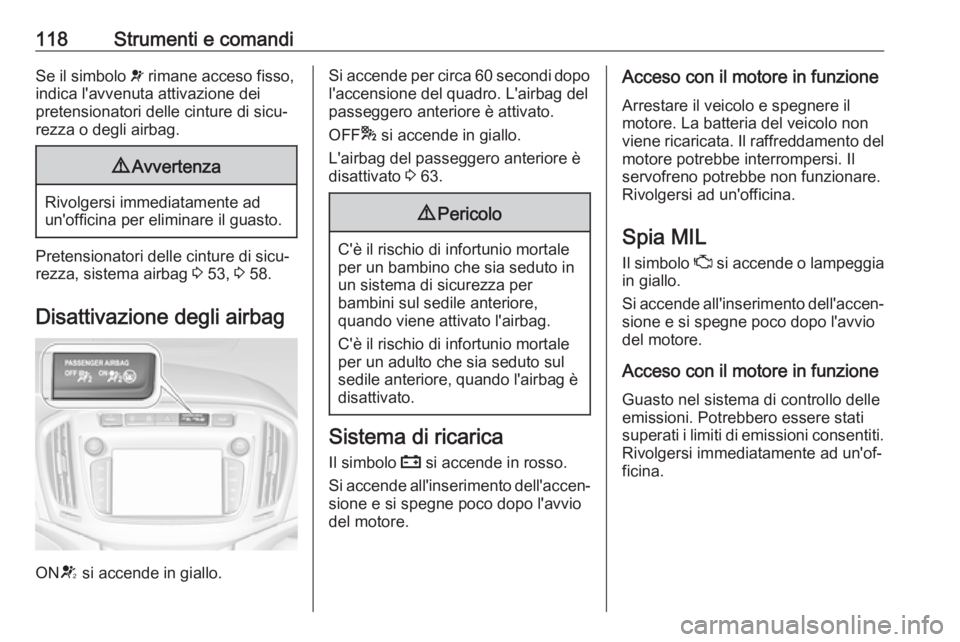

118Strumenti e comandiSe il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 53, 3 58.
Disattivazione degli airbag
ON V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
OFF * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 63.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. Il raffreddamento del
motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
