OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

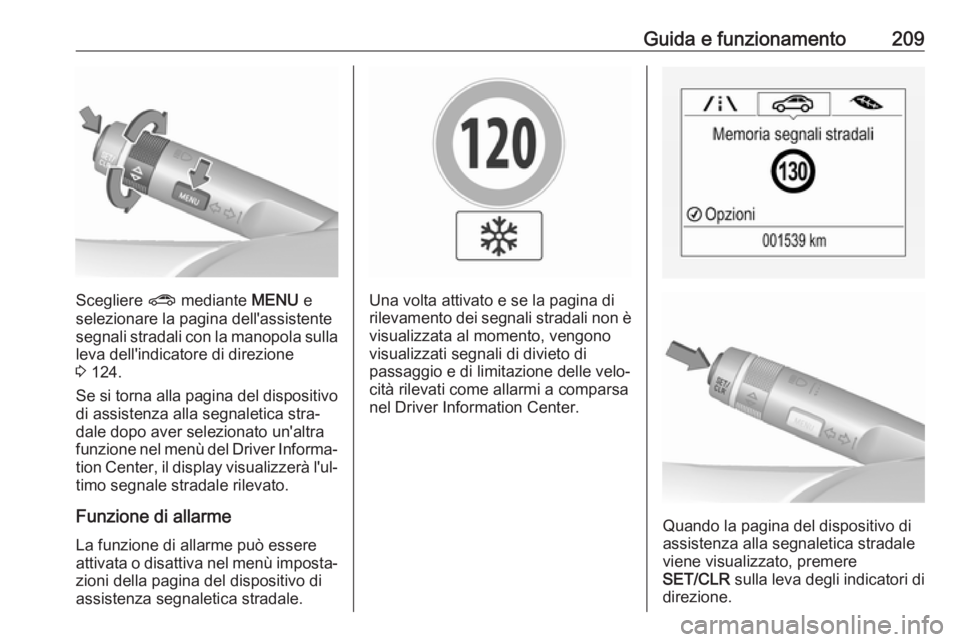

Guida e funzionamento209
Scegliere ? mediante MENU e
selezionare la pagina dell'assistente
segnali stradali con la manopola sulla
leva dell'indicatore di direzione
3 124.
Se si torna alla pagina del dispositivo di assistenza alla segnaletica stra‐
dale dopo aver selezionato un'altra
funzione nel menù del Driver Informa‐
tion Center, il display visualizzerà l'ul‐
timo segnale stradale rilevato.
Funzione di allarme
La funzione di allarme può essere
attivata o disattiva nel menù imposta‐ zioni della pagina del dispositivo di
assistenza segnaletica stradale.Una volta attivato e se la pagina di
rilevamento dei segnali stradali non è
visualizzata al momento, vengono
visualizzati segnali di divieto di
passaggio e di limitazione delle velo‐
cità rilevati come allarmi a comparsa
nel Driver Information Center.
Quando la pagina del dispositivo di assistenza alla segnaletica stradale
viene visualizzato, premere
SET/CLR sulla leva degli indicatori di
direzione.

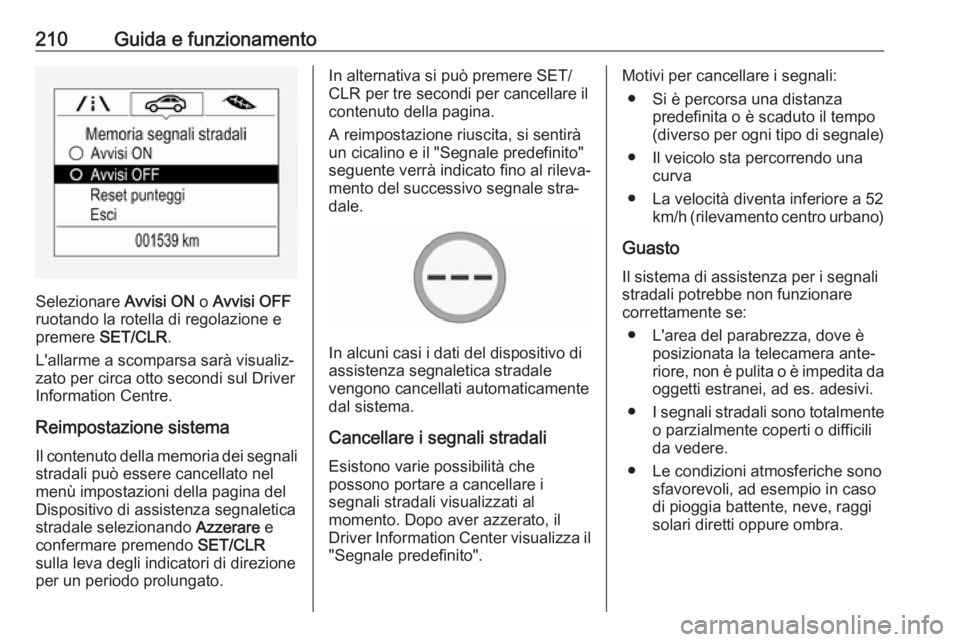

210Guida e funzionamento
Selezionare Avvisi ON o Avvisi OFF
ruotando la rotella di regolazione e
premere SET/CLR .
L'allarme a scomparsa sarà visualiz‐ zato per circa otto secondi sul Driver
Information Centre.
Reimpostazione sistema Il contenuto della memoria dei segnali
stradali può essere cancellato nel
menù impostazioni della pagina del
Dispositivo di assistenza segnaletica
stradale selezionando Azzerare e
confermare premendo SET/CLR
sulla leva degli indicatori di direzione per un periodo prolungato.
In alternativa si può premere SET/ CLR per tre secondi per cancellare il
contenuto della pagina.
A reimpostazione riuscita, si sentirà
un cicalino e il "Segnale predefinito"
seguente verrà indicato fino al rileva‐
mento del successivo segnale stra‐
dale.
In alcuni casi i dati del dispositivo di
assistenza segnaletica stradale
vengono cancellati automaticamente
dal sistema.
Cancellare i segnali stradali Esistono varie possibilità che
possono portare a cancellare i
segnali stradali visualizzati al
momento. Dopo aver azzerato, il
Driver Information Center visualizza il
"Segnale predefinito".
Motivi per cancellare i segnali:
● Si è percorsa una distanza predefinita o è scaduto il tempo
(diverso per ogni tipo di segnale)
● Il veicolo sta percorrendo una curva
● La velocità diventa inferiore a 52 km/h (rilevamento centro urbano)
Guasto
Il sistema di assistenza per i segnali
stradali potrebbe non funzionare
correttamente se:
● L'area del parabrezza, dove è posizionata la telecamera ante‐
riore, non è pulita o è impedita da oggetti estranei, ad es. adesivi.
● I segnali stradali sono totalmente
o parzialmente coperti o difficili
da vedere.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.

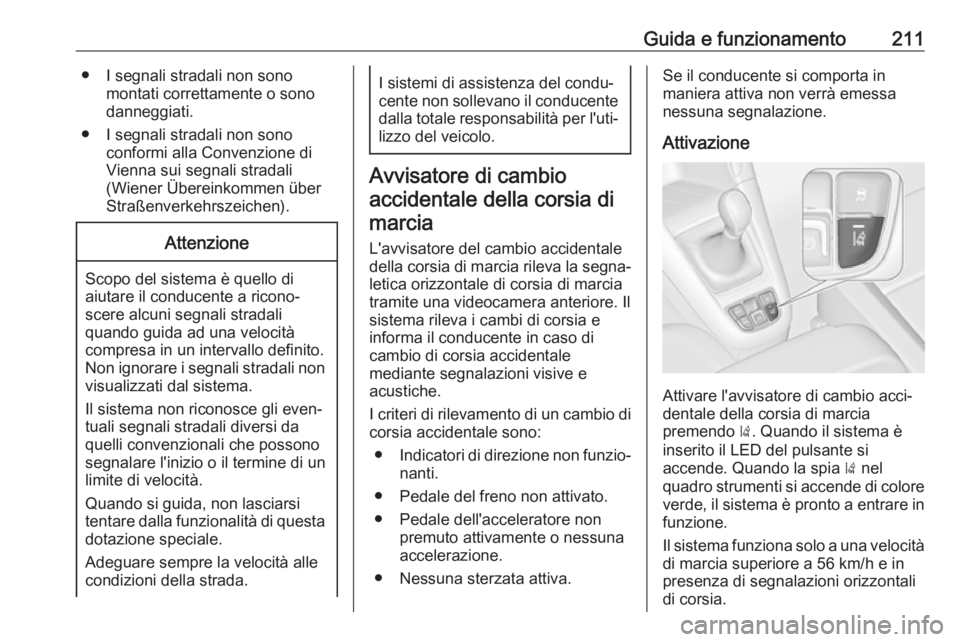

Guida e funzionamento211● I segnali stradali non sonomontati correttamente o sono
danneggiati.
● I segnali stradali non sono conformi alla Convenzione di
Vienna sui segnali stradali
(Wiener Übereinkommen über
Straßenverkehrszeichen).Attenzione
Scopo del sistema è quello di
aiutare il conducente a ricono‐
scere alcuni segnali stradali
quando guida ad una velocità
compresa in un intervallo definito.
Non ignorare i segnali stradali non visualizzati dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente dalla totale responsabilità per l'uti‐
lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di marcia
L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐ letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e
informa il conducente in caso di
cambio di corsia accidentale
mediante segnalazioni visive e
acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
● Indicatori di direzione non funzio‐
nanti.
● Pedale del freno non attivato.
● Pedale dell'acceleratore non premuto attivamente o nessuna
accelerazione.
● Nessuna sterzata attiva.
Se il conducente si comporta in
maniera attiva non verrà emessa
nessuna segnalazione.
Attivazione
Attivare l'avvisatore di cambio acci‐
dentale della corsia di marcia
premendo ). Quando il sistema è
inserito il LED del pulsante si
accende. Quando la spia ) nel
quadro strumenti si accende di colore
verde, il sistema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità
di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.

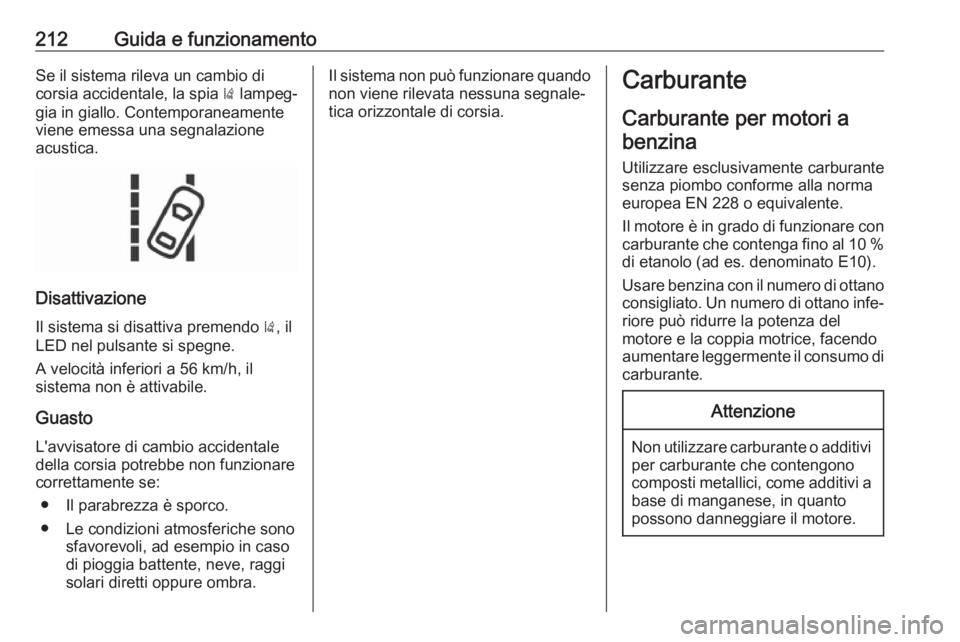

212Guida e funzionamentoSe il sistema rileva un cambio di
corsia accidentale, la spia ) lampeg‐
gia in giallo. Contemporaneamente
viene emessa una segnalazione
acustica.
Disattivazione
Il sistema si disattiva premendo ), il
LED nel pulsante si spegne.
A velocità inferiori a 56 km/h, il
sistema non è attivabile.
GuastoL'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
● Il parabrezza è sporco.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.
Il sistema non può funzionare quando
non viene rilevata nessuna segnale‐ tica orizzontale di corsia.Carburante
Carburante per motori a benzina
Utilizzare esclusivamente carburantesenza piombo conforme alla norma
europea EN 228 o equivalente.
Il motore è in grado di funzionare con carburante che contenga fino al 10 %di etanolo (ad es. denominato E10).
Usare benzina con il numero di ottano
consigliato. Un numero di ottano infe‐
riore può ridurre la potenza del
motore e la coppia motrice, facendo
aumentare leggermente il consumo di carburante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.

Guida e funzionamento213Attenzione
L'utilizzo di carburanti non
conformi alla norma EN 228 o
equivalente può causare depositi
o danni al motore.
Attenzione
L'uso di un tipo di carburante con
un numero di ottano inferiore a
quello minimo consentito può
causare una combustione incon‐ trollata e danni al motore.
I requisiti specifici del motore circa il
numero di ottano sono riportati nella
panoramica dei dati del motore
3 286. Un'etichetta specifica del
paese sullo sportello del serbatoio di
riempimento carburante può sosti‐
tuire il requisito.
Additivi per carburante in Paesi
fuori dall'Europa
Il carburante deve contenere additivi
detergenti che aiutano a prevenire la
formazione di depositi nel motore e
nell'impianto di alimentazione. Gli
iniettori del carburante e le valvole di
aspirazione puliti consentono al
sistema di controllo emissioni di
funzionare correttamente. Alcuni tipi
di carburante non contengono additivi in quantità sufficiente per mantenere
puliti gli iniettori del carburante e le
valvole di aspirazione.
Per compensare la mancanza di
detergenza, aggiungere al serbatoio
del carburante il Fuel System Treat‐
ment PLUS a ogni cambio olio motore o a ogni 15.000 km, a seconda di
quale si verifica prima. Disponibile in
officina.
In alcune città sono disponibili carbu‐
ranti contenenti ossigenati quali eteri
ed etanolo, nonché carburanti rifor‐
mulati. Se questi carburanti sono
conformi alle specifiche sopra
descritte, possono essere utilizzati.
Ad ogni modo, E85 (85% etanolo) e
altri carburanti contenenti più del 15% di etanolo andranno usati solo nei
veicoli FlexFuel.Attenzione
Non usare carburante contenente
metanolo. Potrebbe corrodere le
parti metalliche dell'impianto di
alimentazione e danneggiare
anche le parti in plastica e in
gomma. Questi danni non sono
coperti dalla garanzia del veicolo.
Alcuni carburanti, soprattutto quelli da
corsa ad alto numero di ottano,
possono contenere un additivo che
aumenta il numero di ottano, chia‐
mato manganese metilciclopentadie‐
nile tricarbonil (MMT). Non utilizzare
carburanti o additivi per carburanti
con MMT, perché possono ridurre la
durata delle candele e influenzare le
prestazioni del sistema di controllo
delle emissioni. La spia MIL Z
potrebbe accendersi 3 118 . In questo
caso occorre rivolgersi a un'officina.

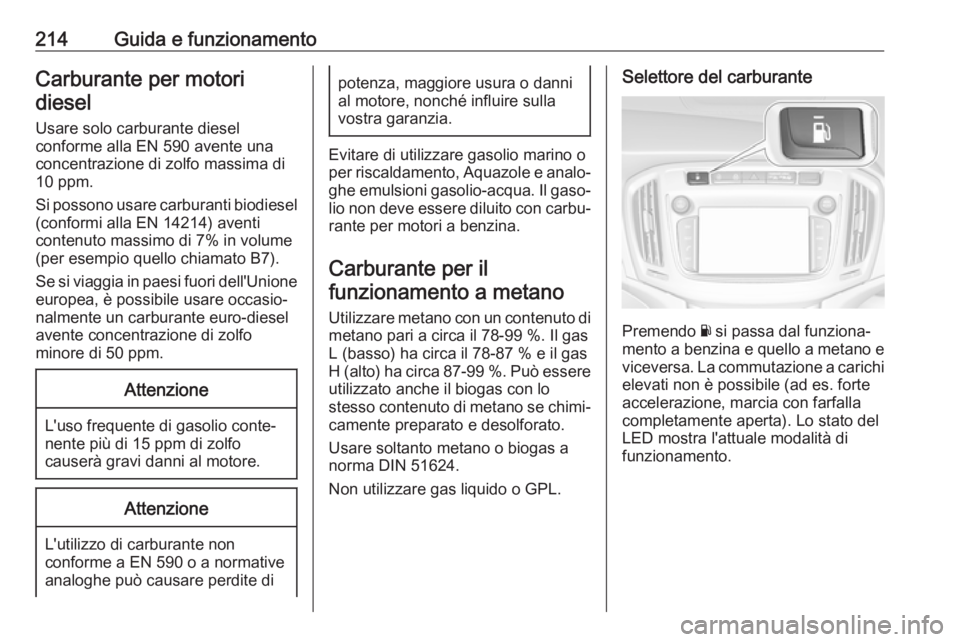

214Guida e funzionamentoCarburante per motoridiesel
Usare solo carburante diesel
conforme alla EN 590 avente una
concentrazione di zolfo massima di
10 ppm.
Si possono usare carburanti biodiesel (conformi alla EN 14214) aventi
contenuto massimo di 7% in volume
(per esempio quello chiamato B7).
Se si viaggia in paesi fuori dell'Unione
europea, è possibile usare occasio‐
nalmente un carburante euro-diesel avente concentrazione di zolfo
minore di 50 ppm.Attenzione
L'uso frequente di gasolio conte‐
nente più di 15 ppm di zolfo
causerà gravi danni al motore.
Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative analoghe può causare perdite di
potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e analo‐ ghe emulsioni gasolio-acqua. Il gaso‐
lio non deve essere diluito con carbu‐ rante per motori a benzina.
Carburante per il
funzionamento a metano
Utilizzare metano con un contenuto di
metano pari a circa il 78-99 %. Il gas L (basso) ha circa il 78-87 % e il gas
H (alto) ha circa 87-99 %. Può essere
utilizzato anche il biogas con lo
stesso contenuto di metano se chimi‐ camente preparato e desolforato.
Usare soltanto metano o biogas a
norma DIN 51624.
Non utilizzare gas liquido o GPL.
Selettore del carburante
Premendo Y si passa dal funziona‐
mento a benzina e quello a metano e
viceversa. La commutazione a carichi elevati non è possibile (ad es. forte
accelerazione, marcia con farfalla completamente aperta). Lo stato delLED mostra l'attuale modalità di
funzionamento.

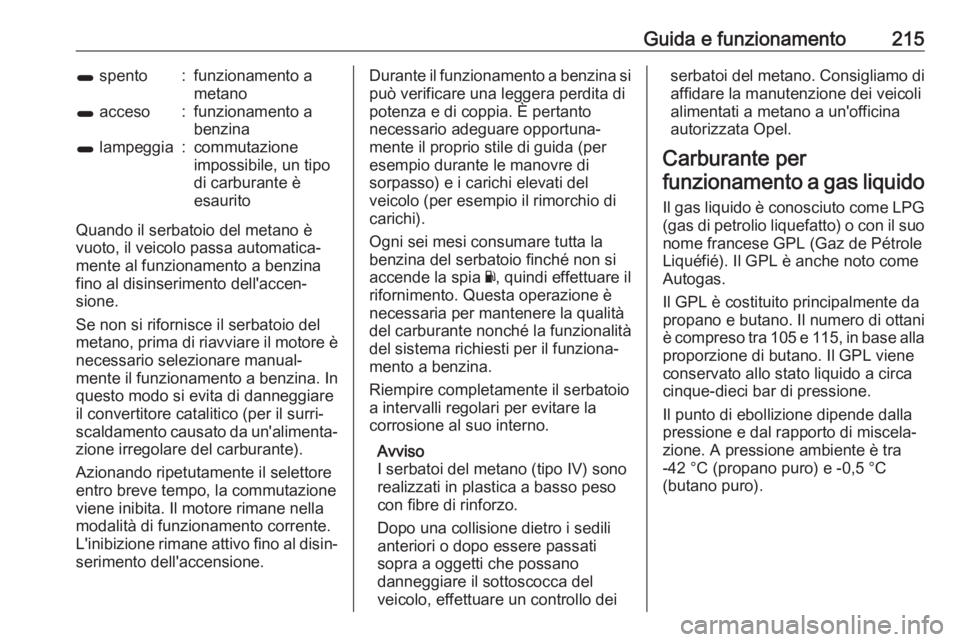

Guida e funzionamento2151 spento:funzionamento a
metano1 acceso:funzionamento a
benzina1 lampeggia:commutazione
impossibile, un tipo
di carburante è
esaurito
Quando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Se non si rifornisce il serbatoio del
metano, prima di riavviare il motore è
necessario selezionare manual‐
mente il funzionamento a benzina. In
questo modo si evita di danneggiare il convertitore catalitico (per il surri‐
scaldamento causato da un'alimenta‐ zione irregolare del carburante).
Azionando ripetutamente il selettore
entro breve tempo, la commutazione viene inibita. Il motore rimane nella
modalità di funzionamento corrente.
L'inibizione rimane attivo fino al disin‐
serimento dell'accensione.
Durante il funzionamento a benzina si può verificare una leggera perdita di
potenza e di coppia. È pertanto
necessario adeguare opportuna‐
mente il proprio stile di guida (per
esempio durante le manovre di
sorpasso) e i carichi elevati del
veicolo (per esempio il rimorchio di
carichi).
Ogni sei mesi consumare tutta la
benzina del serbatoio finché non si
accende la spia Y, quindi effettuare il
rifornimento. Questa operazione è
necessaria per mantenere la qualità
del carburante nonché la funzionalità
del sistema richiesti per il funziona‐
mento a benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la
corrosione al suo interno.
Avviso
I serbatoi del metano (tipo IV) sono
realizzati in plastica a basso peso
con fibre di rinforzo.
Dopo una collisione dietro i sedili
anteriori o dopo essere passati
sopra a oggetti che possano
danneggiare il sottoscocca del
veicolo, effettuare un controllo deiserbatoi del metano. Consigliamo di
affidare la manutenzione dei veicoli
alimentati a metano a un'officina
autorizzata Opel.
Carburante per
funzionamento a gas liquido
Il gas liquido è conosciuto come LPG (gas di petrolio liquefatto) o con il suo
nome francese GPL (Gaz de Pétrole
Liquéfié). Il GPL è anche noto come
Autogas.
Il GPL è costituito principalmente da propano e butano. Il numero di ottani è compreso tra 105 e 115, in base alla proporzione di butano. Il GPL viene
conservato allo stato liquido a circa
cinque-dieci bar di pressione.
Il punto di ebollizione dipende dalla
pressione e dal rapporto di miscela‐
zione. A pressione ambiente è tra
-42 °C (propano puro) e -0,5 °C
(butano puro).

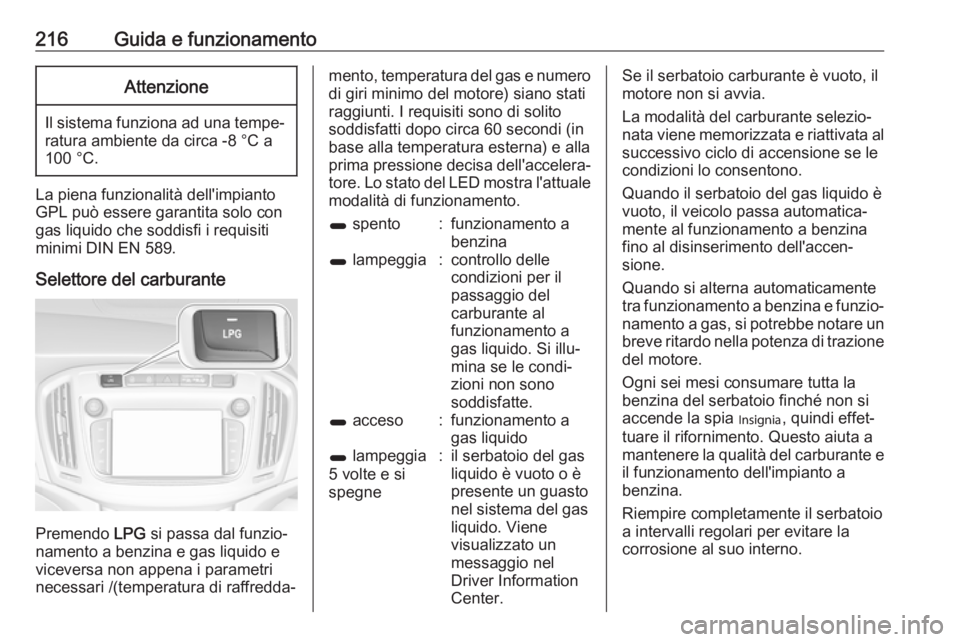

216Guida e funzionamentoAttenzione
Il sistema funziona ad una tempe‐ratura ambiente da circa -8 °C a
100 °C.
La piena funzionalità dell'impianto
GPL può essere garantita solo con
gas liquido che soddisfi i requisiti
minimi DIN EN 589.
Selettore del carburante
Premendo LPG si passa dal funzio‐
namento a benzina e gas liquido e
viceversa non appena i parametri
necessari /(temperatura di raffredda‐
mento, temperatura del gas e numero di giri minimo del motore) siano stati
raggiunti. I requisiti sono di solito
soddisfatti dopo circa 60 secondi (in
base alla temperatura esterna) e alla
prima pressione decisa dell'accelera‐ tore. Lo stato del LED mostra l'attuale
modalità di funzionamento.1 spento:funzionamento a
benzina1 lampeggia:controllo delle
condizioni per il
passaggio del
carburante al
funzionamento a
gas liquido. Si illu‐
mina se le condi‐
zioni non sono
soddisfatte.1 acceso:funzionamento a
gas liquido1 lampeggia
5 volte e si
spegne:il serbatoio del gas
liquido è vuoto o è
presente un guasto
nel sistema del gas
liquido. Viene
visualizzato un
messaggio nel
Driver Information
Center.Se il serbatoio carburante è vuoto, il
motore non si avvia.
La modalità del carburante selezio‐
nata viene memorizzata e riattivata al successivo ciclo di accensione se le
condizioni lo consentono.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina fino al disinserimento dell'accen‐
sione.
Quando si alterna automaticamente
tra funzionamento a benzina e funzio‐ namento a gas, si potrebbe notare un
breve ritardo nella potenza di trazione del motore.
Ogni sei mesi consumare tutta la benzina del serbatoio finché non si
accende la spia I, quindi effet‐
tuare il rifornimento. Questo aiuta a mantenere la qualità del carburante e
il funzionamento dell'impianto a
benzina.
Riempire completamente il serbatoio
a intervalli regolari per evitare la
corrosione al suo interno.

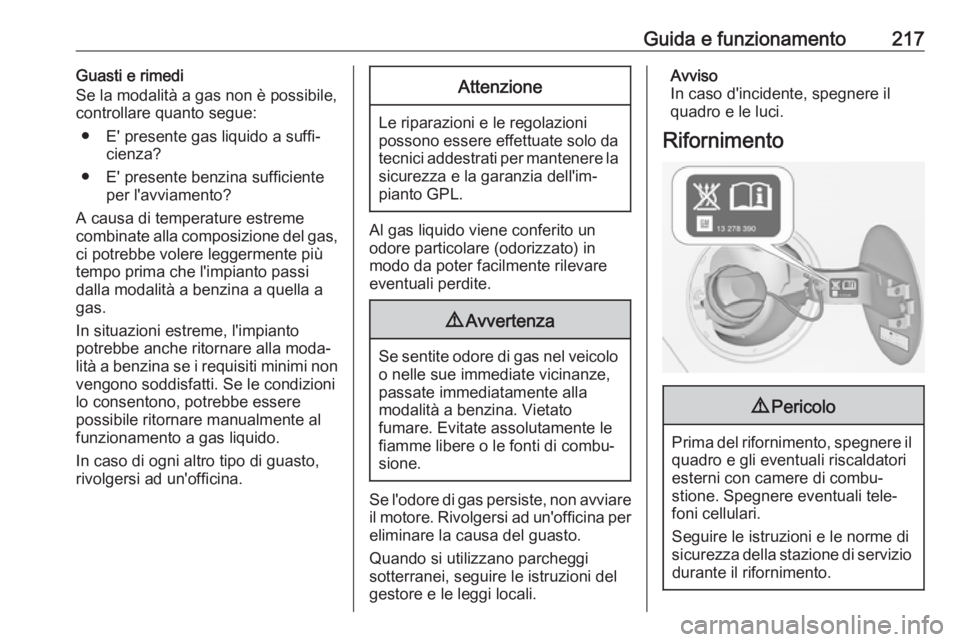

Guida e funzionamento217Guasti e rimedi
Se la modalità a gas non è possibile,
controllare quanto segue:
● E' presente gas liquido a suffi‐ cienza?
● E' presente benzina sufficiente per l'avviamento?
A causa di temperature estreme
combinate alla composizione del gas,
ci potrebbe volere leggermente più
tempo prima che l'impianto passi
dalla modalità a benzina a quella a
gas.
In situazioni estreme, l'impianto
potrebbe anche ritornare alla moda‐
lità a benzina se i requisiti minimi non vengono soddisfatti. Se le condizioni
lo consentono, potrebbe essere
possibile ritornare manualmente al
funzionamento a gas liquido.
In caso di ogni altro tipo di guasto,
rivolgersi ad un'officina.Attenzione
Le riparazioni e le regolazioni
possono essere effettuate solo da tecnici addestrati per mantenere la
sicurezza e la garanzia dell'im‐
pianto GPL.
Al gas liquido viene conferito un
odore particolare (odorizzato) in
modo da poter facilmente rilevare
eventuali perdite.
9 Avvertenza
Se sentite odore di gas nel veicolo
o nelle sue immediate vicinanze,
passate immediatamente alla
modalità a benzina. Vietato
fumare. Evitate assolutamente le
fiamme libere o le fonti di combu‐
sione.
Se l'odore di gas persiste, non avviare
il motore. Rivolgersi ad un'officina per
eliminare la causa del guasto.
Quando si utilizzano parcheggi
sotterranei, seguire le istruzioni del
gestore e le leggi locali.
Avviso
In caso d'incidente, spegnere il
quadro e le luci.
Rifornimento9 Pericolo
Prima del rifornimento, spegnere il
quadro e gli eventuali riscaldatori
esterni con camere di combu‐
stione. Spegnere eventuali tele‐
foni cellulari.
Seguire le istruzioni e le norme di
sicurezza della stazione di servizio durante il rifornimento.

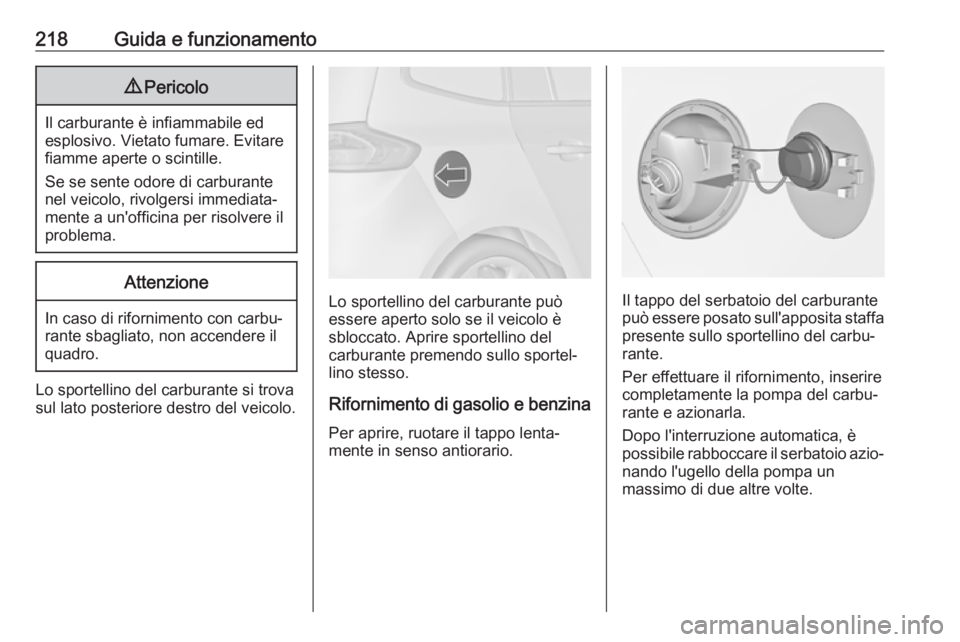

218Guida e funzionamento9Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
Rifornimento di gasolio e benzina Per aprire, ruotare il tappo lenta‐
mente in senso antiorario.Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
