OPEL ZAFIRA C 2017.5 Manuale di uso e manutenzione (in Italian)

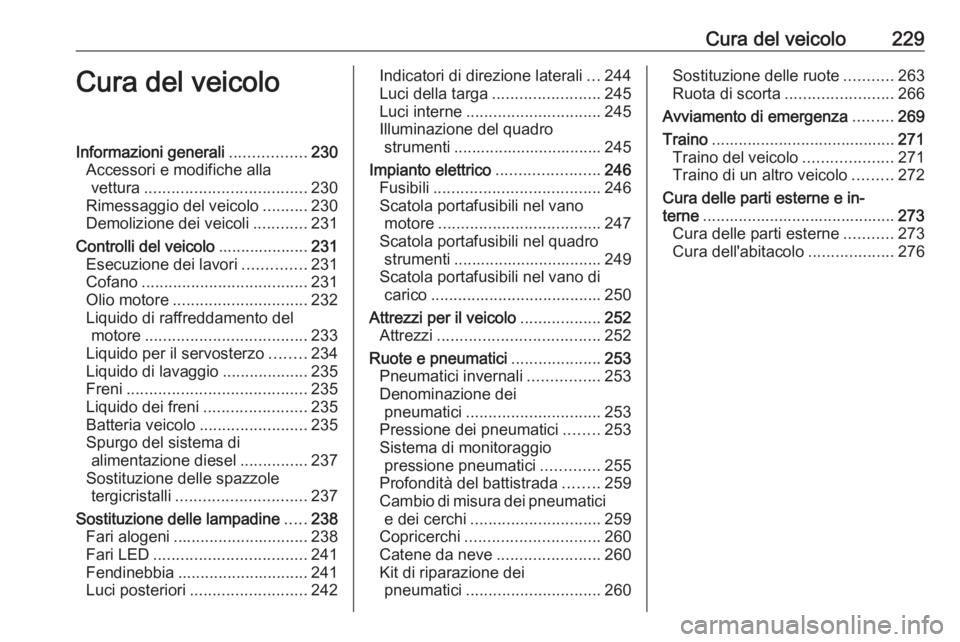

Cura del veicolo229Cura del veicoloInformazioni generali.................230
Accessori e modifiche alla vettura .................................... 230
Rimessaggio del veicolo ..........230
Demolizione dei veicoli ............231
Controlli del veicolo ....................231
Esecuzione dei lavori ..............231
Cofano ..................................... 231
Olio motore .............................. 232
Liquido di raffreddamento del motore .................................... 233
Liquido per il servosterzo ........234
Liquido di lavaggio ...................235
Freni ........................................ 235
Liquido dei freni .......................235
Batteria veicolo ........................235
Spurgo del sistema di alimentazione diesel ...............237
Sostituzione delle spazzole tergicristalli ............................. 237
Sostituzione delle lampadine .....238
Fari alogeni .............................. 238
Fari LED .................................. 241
Fendinebbia ............................. 241
Luci posteriori .......................... 242Indicatori di direzione laterali ...244
Luci della targa ........................ 245
Luci interne .............................. 245
Illuminazione del quadro strumenti ................................. 245
Impianto elettrico .......................246
Fusibili ..................................... 246
Scatola portafusibili nel vano motore .................................... 247
Scatola portafusibili nel quadro strumenti ................................. 249
Scatola portafusibili nel vano di carico ...................................... 250
Attrezzi per il veicolo ..................252
Attrezzi .................................... 252
Ruote e pneumatici ....................253
Pneumatici invernali ................253
Denominazione dei pneumatici .............................. 253
Pressione dei pneumatici ........253
Sistema di monitoraggio pressione pneumatici .............255
Profondità del battistrada ........259
Cambio di misura dei pneumatici e dei cerchi ............................. 259
Copricerchi .............................. 260
Catene da neve .......................260
Kit di riparazione dei pneumatici .............................. 260Sostituzione delle ruote ...........263
Ruota di scorta ........................ 266
Avviamento di emergenza .........269
Traino ......................................... 271
Traino del veicolo ....................271
Traino di un altro veicolo .........272
Cura delle parti esterne e in‐
terne ........................................... 273
Cura delle parti esterne ...........273
Cura dell'abitacolo ...................276

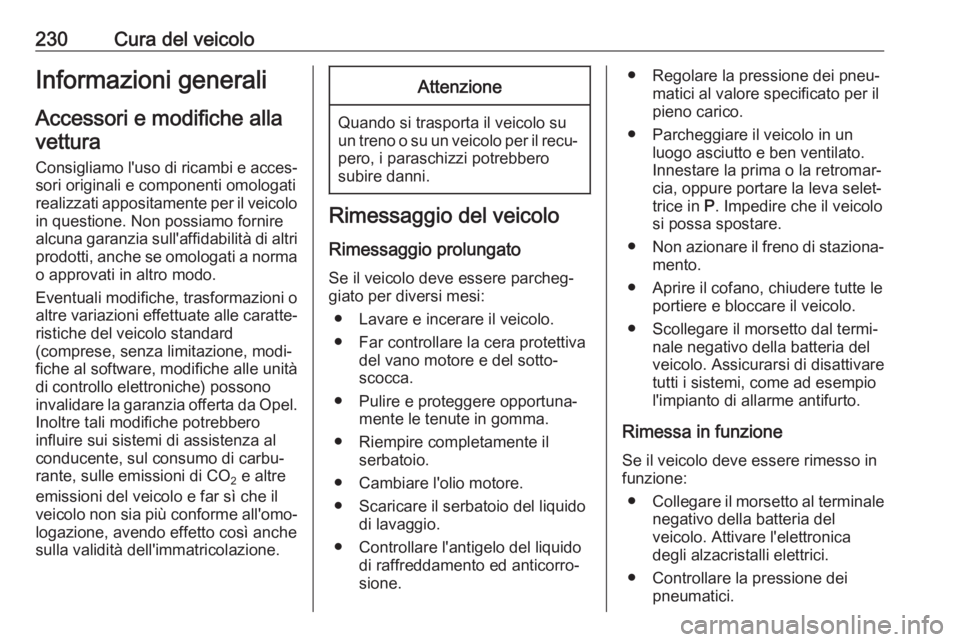

230Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme all'omo‐
logazione, avendo effetto così anche
sulla validità dell'immatricolazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

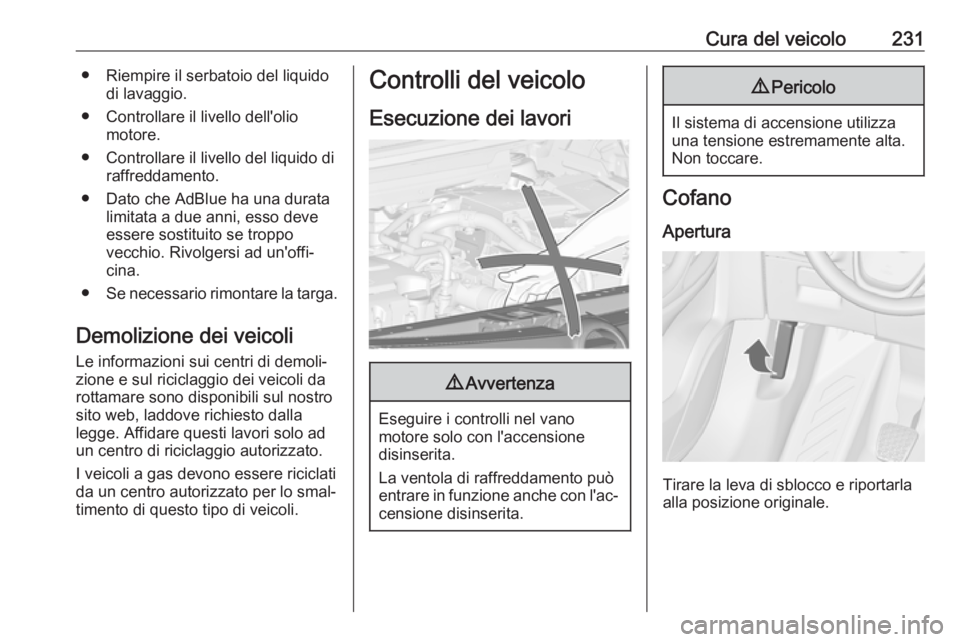

Cura del veicolo231● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Dato che AdBlue ha una durata limitata a due anni, esso deve
essere sostituito se troppo
vecchio. Rivolgersi ad un'offi‐ cina.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati da un centro autorizzato per lo smal‐timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

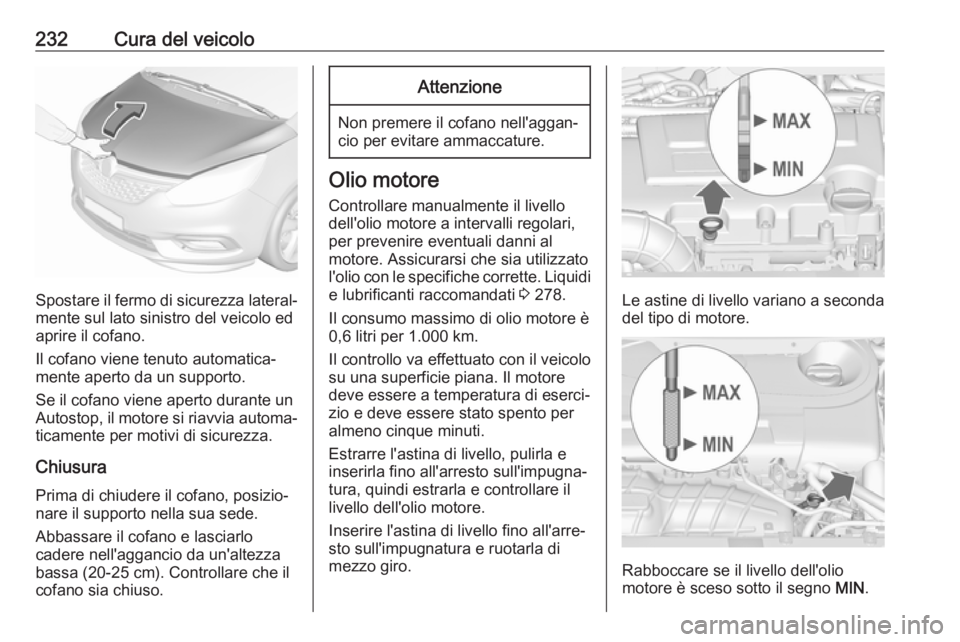

232Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto automatica‐
mente aperto da un supporto.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
l'olio con le specifiche corrette. Liquidi e lubrificanti raccomandati 3 278.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla e
inserirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il
livello dell'olio motore.
Inserire l'astina di livello fino all'arre‐ sto sull'impugnatura e ruotarla di
mezzo giro.
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.

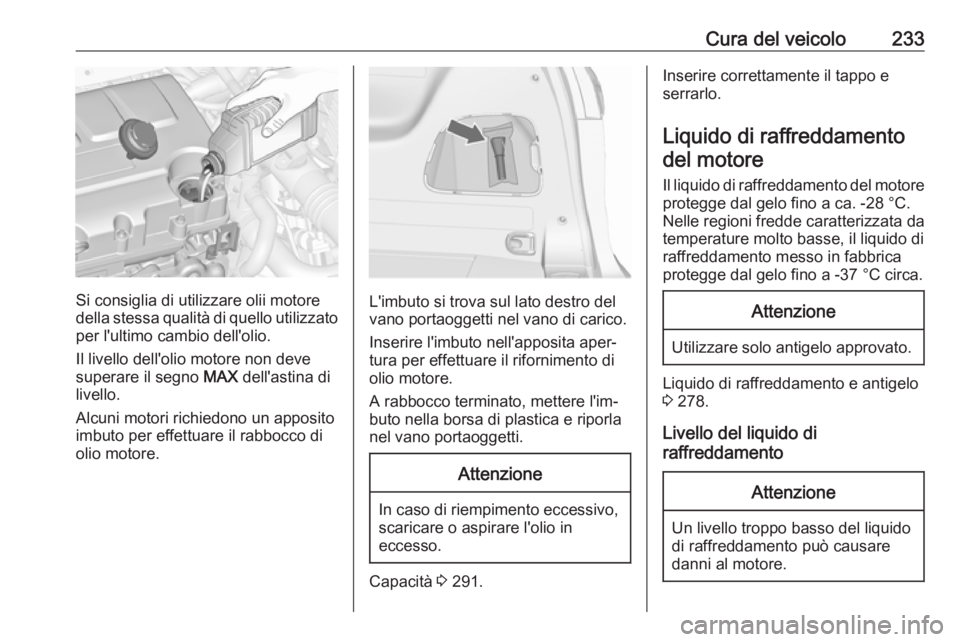

Cura del veicolo233
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.
Il livello dell'olio motore non deve
superare il segno MAX dell'astina di
livello.
Alcuni motori richiedono un apposito
imbuto per effettuare il rabbocco di
olio motore.L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Inserire l'imbuto nell'apposita aper‐
tura per effettuare il rifornimento di
olio motore.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla
nel vano portaoggetti.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in
eccesso.
Capacità 3 291.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento del motore protegge dal gelo fino a ca. -28 °C.
Nelle regioni fredde caratterizzata da
temperature molto basse, il liquido di
raffreddamento messo in fabbrica
protegge dal gelo fino a -37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 278.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

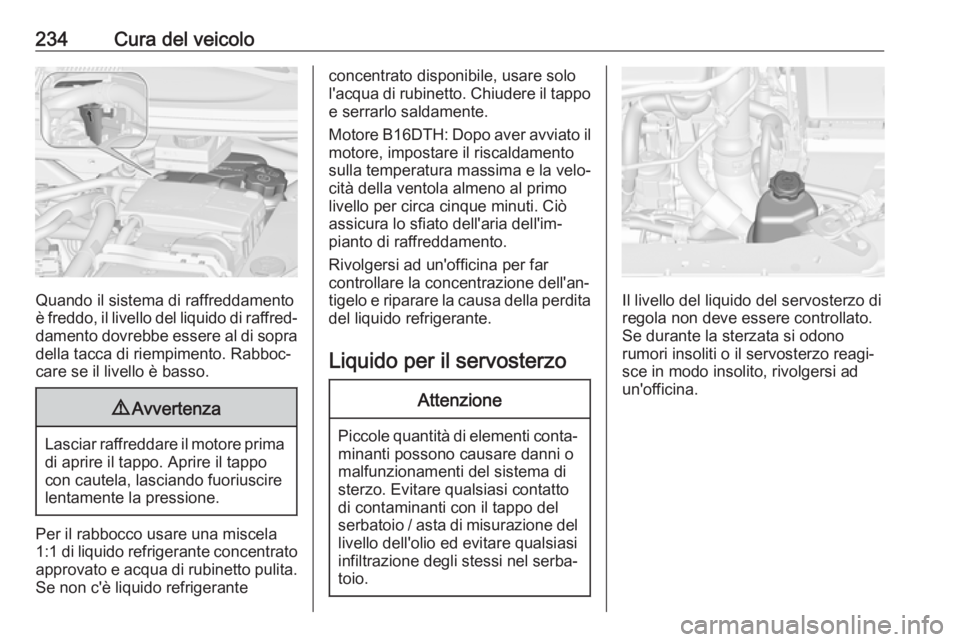

234Cura del veicolo
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela
1:1 di liquido refrigerante concentrato
approvato e acqua di rubinetto pulita.
Se non c'è liquido refrigerante
concentrato disponibile, usare solo
l'acqua di rubinetto. Chiudere il tappo e serrarlo saldamente.
Motore B16DTH : Dopo aver avviato il
motore, impostare il riscaldamento
sulla temperatura massima e la velo‐
cità della ventola almeno al primo
livello per circa cinque minuti. Ciò
assicura lo sfiato dell'aria dell'im‐
pianto di raffreddamento.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi conta‐minanti possono causare danni o
malfunzionamenti del sistema di
sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del
serbatoio / asta di misurazione del livello dell'olio ed evitare qualsiasi
infiltrazione degli stessi nel serba‐
toio.
Il livello del liquido del servosterzo di
regola non deve essere controllato.
Se durante la sterzata si odono
rumori insoliti o il servosterzo reagi‐
sce in modo insolito, rivolgersi ad
un'officina.

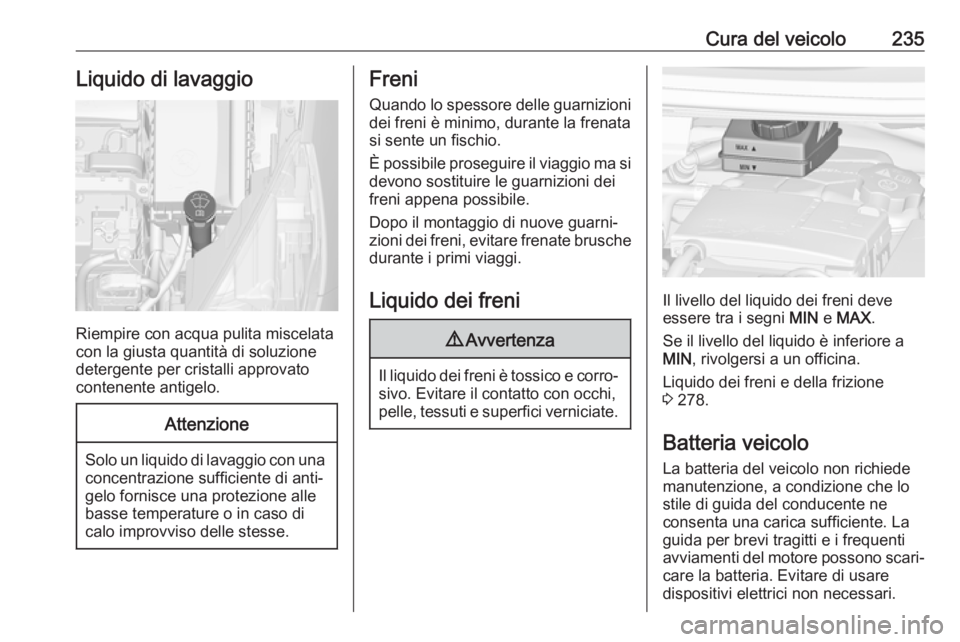

Cura del veicolo235Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvato
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 278.
Batteria veicolo La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Evitare di usare
dispositivi elettrici non necessari.

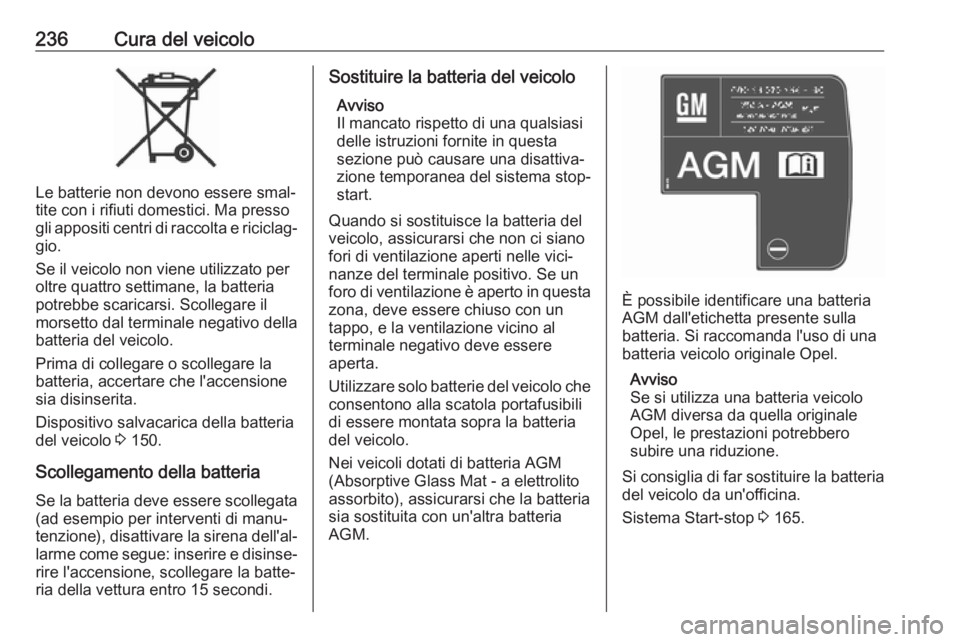

236Cura del veicolo
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
del veicolo 3 150.
Scollegamento della batteria
Se la batteria deve essere scollegata
(ad esempio per interventi di manu‐
tenzione), disattivare la sirena dell'al‐ larme come segue: inserire e disinse‐
rire l'accensione, scollegare la batte‐
ria della vettura entro 15 secondi.
Sostituire la batteria del veicolo
Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea del sistema stop-
start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Utilizzare solo batterie del veicolo che consentono alla scatola portafusibili
di essere montata sopra la batteria
del veicolo.
Nei veicoli dotati di batteria AGM
(Absorptive Glass Mat - a elettrolito
assorbito), assicurarsi che la batteria
sia sostituita con un'altra batteria
AGM.
È possibile identificare una batteria
AGM dall'etichetta presente sulla
batteria. Si raccomanda l'uso di una
batteria veicolo originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria
del veicolo da un'officina.
Sistema Start-stop 3 165.

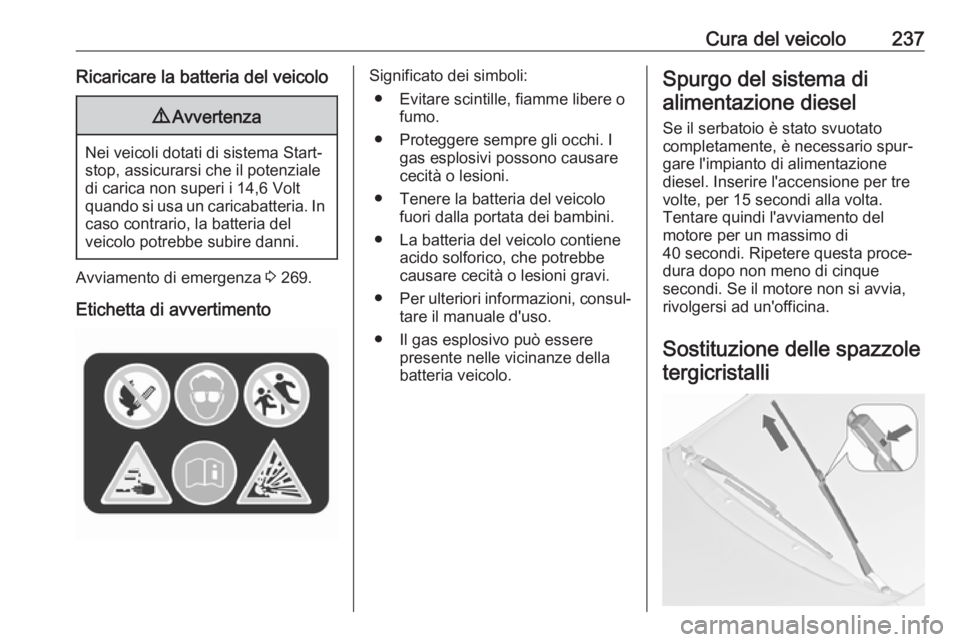

Cura del veicolo237Ricaricare la batteria del veicolo9Avvertenza
Nei veicoli dotati di sistema Start-
stop, assicurarsi che il potenziale
di carica non superi i 14,6 Volt
quando si usa un caricabatteria. In caso contrario, la batteria del
veicolo potrebbe subire danni.
Avviamento di emergenza 3 269.
Etichetta di avvertimento
Significato dei simboli: ● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze dellabatteria veicolo.Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato svuotato
completamente, è necessario spur‐
gare l'impianto di alimentazione
diesel. Inserire l'accensione per tre
volte, per 15 secondi alla volta.
Tentare quindi l'avviamento del
motore per un massimo di
40 secondi. Ripetere questa proce‐
dura dopo non meno di cinque
secondi. Se il motore non si avvia,
rivolgersi ad un'officina.
Sostituzione delle spazzole tergicristalli

238Cura del veicoloSollevare il braccio del tergicristallifino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Spazzola tergicristalli del lunotto
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo. Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadine
accendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti. Le
luci di posizione e diurne sono a LED
e non sono sostituibili.
