Cura del veicolo239

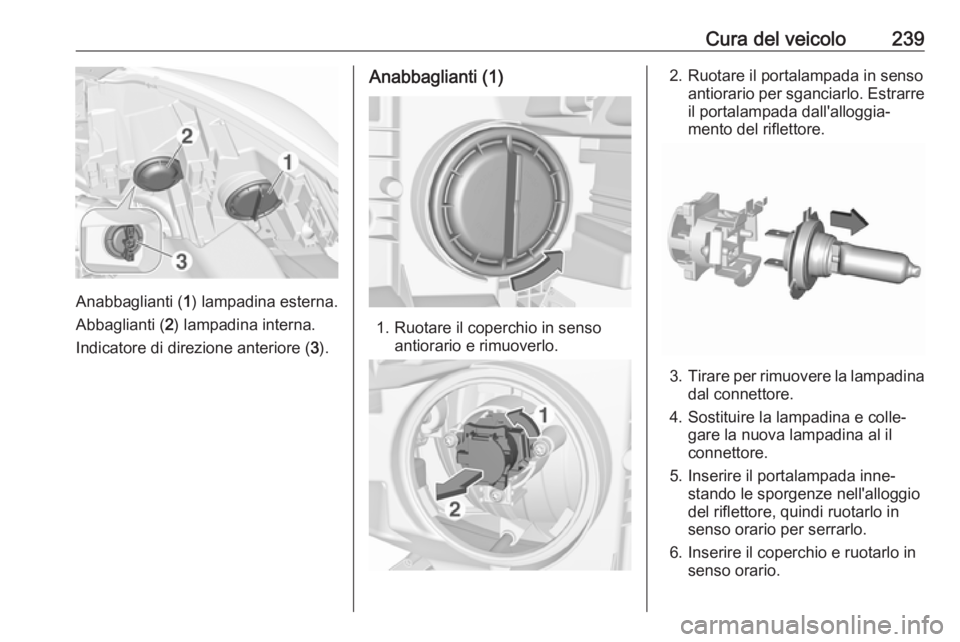

Anabbaglianti (1) lampadina esterna.
Abbaglianti ( 2) lampadina interna.
Indicatore di direzione anteriore ( 3).
Anabbaglianti (1)
1. Ruotare il coperchio in senso
antiorario e rimuoverlo.
2. Ruotare il portalampada in senso antiorario per sganciarlo. Estrarreil portalampada dall'alloggia‐
mento del riflettore.
3. Tirare per rimuovere la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare la nuova lampadina al il
connettore.
5. Inserire il portalampada inne‐ stando le sporgenze nell'alloggio
del riflettore, quindi ruotarlo in
senso orario per serrarlo.
6. Inserire il coperchio e ruotarlo in senso orario.

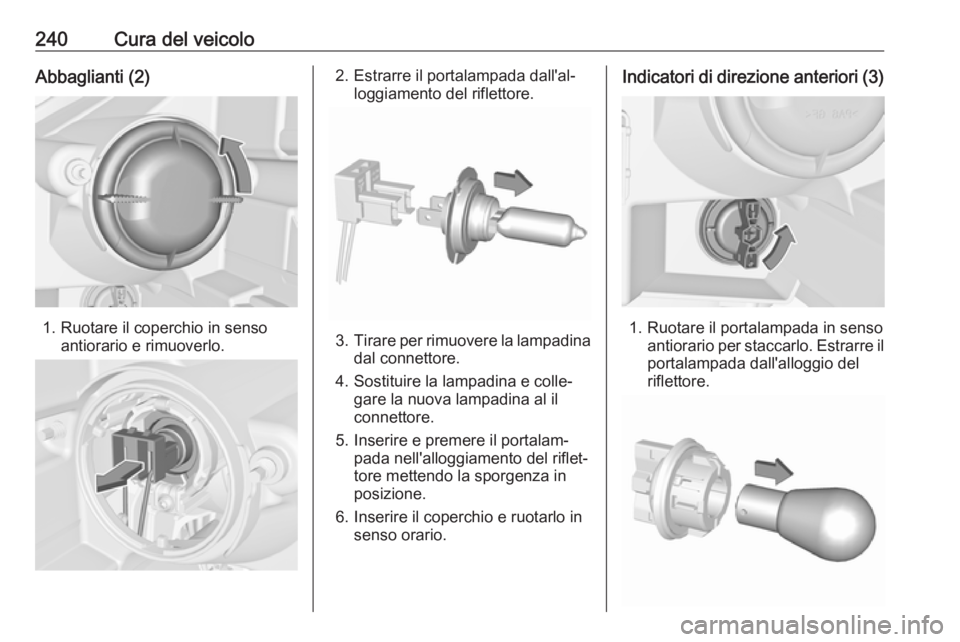

240Cura del veicoloAbbaglianti (2)
1. Ruotare il coperchio in sensoantiorario e rimuoverlo.
2. Estrarre il portalampada dall'al‐ loggiamento del riflettore.
3.Tirare per rimuovere la lampadina
dal connettore.
4. Sostituire la lampadina e colle‐ gare la nuova lampadina al il
connettore.
5. Inserire e premere il portalam‐ pada nell'alloggiamento del riflet‐
tore mettendo la sporgenza in
posizione.
6. Inserire il coperchio e ruotarlo in senso orario.
Indicatori di direzione anteriori (3)
1. Ruotare il portalampada in sensoantiorario per staccarlo. Estrarre il
portalampada dall'alloggio del
riflettore.

Cura del veicolo2412. Ruotare in senso antiorario etirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lampadina nel portalampada e
ruotare in senso orario.
4. Inserire il portalampada nell'allog‐
giamento del riflettore e ruotarlo in senso orario.
Fari LED
I fari degli abbaglianti e degli anabba‐
glianti, le luci di posizione, le luci
diurne e gli indicatori di direzione late‐
rali sono progettati come LED e non
possono essere cambiati.
In caso di malfunzionamento delle
luci, farle riparare da un'officina.

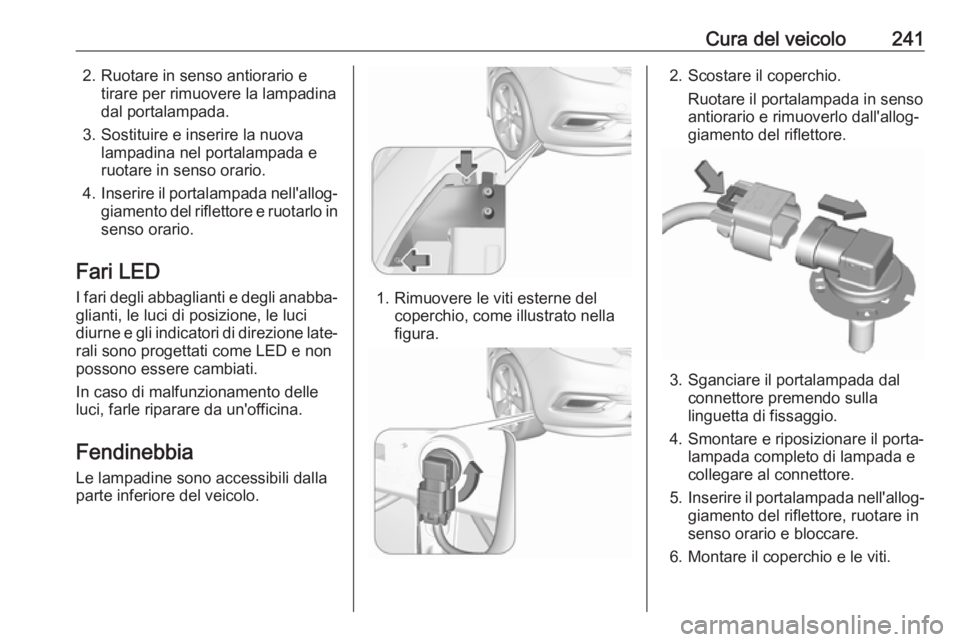

Fendinebbia Le lampadine sono accessibili dallaparte inferiore del veicolo.
1. Rimuovere le viti esterne del coperchio, come illustrato nella
figura.
2. Scostare il coperchio.
Ruotare il portalampada in sensoantiorario e rimuoverlo dall'allog‐
giamento del riflettore.
3. Sganciare il portalampada dal connettore premendo sulla
linguetta di fissaggio.
4. Smontare e riposizionare il porta‐ lampada completo di lampada e
collegare al connettore.
5. Inserire il portalampada nell'allog‐
giamento del riflettore, ruotare in
senso orario e bloccare.
6. Montare il coperchio e le viti.

242Cura del veicoloLuci posteriori

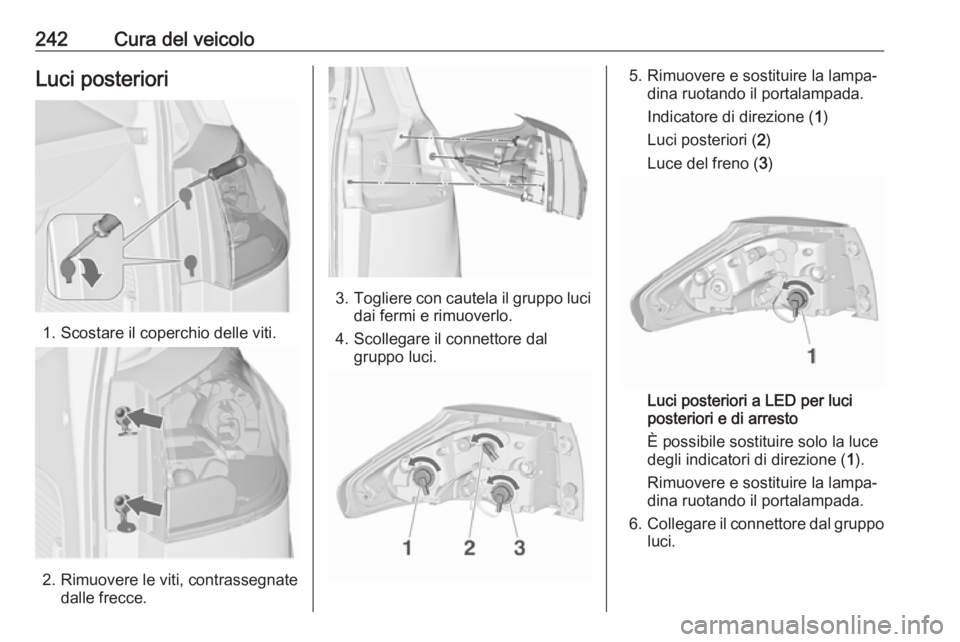

1. Scostare il coperchio delle viti.
2. Rimuovere le viti, contrassegnatedalle frecce.
3.Togliere con cautela il gruppo luci
dai fermi e rimuoverlo.
4. Scollegare il connettore dal gruppo luci.
5. Rimuovere e sostituire la lampa‐ dina ruotando il portalampada.
Indicatore di direzione ( 1)
Luci posteriori ( 2)
Luce del freno ( 3)
Luci posteriori a LED per luci
posteriori e di arresto
È possibile sostituire solo la luce
degli indicatori di direzione ( 1).
Rimuovere e sostituire la lampa‐
dina ruotando il portalampada.
6. Collegare il connettore dal gruppo
luci.

Cura del veicolo2437. Inserire il gruppo luci nei perni difissaggio e montare il gruppo luci
utilizzando le viti.
8. Inserire il coperchio delle viti.

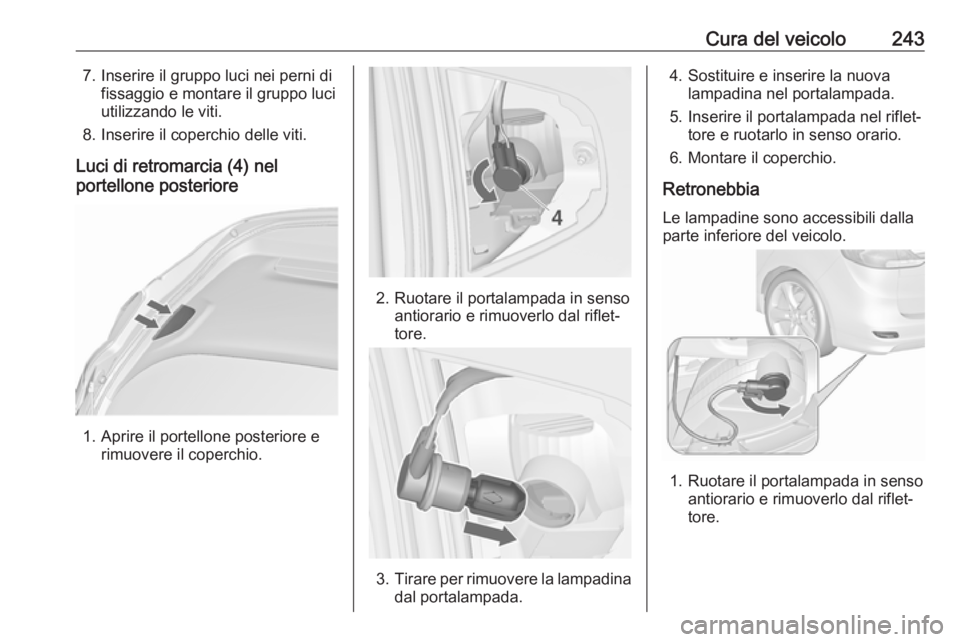

Luci di retromarcia (4) nel
portellone posteriore
1. Aprire il portellone posteriore e rimuovere il coperchio.
2. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.
3. Tirare per rimuovere la lampadina
dal portalampada.
4. Sostituire e inserire la nuova lampadina nel portalampada.
5. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
6. Montare il coperchio.
Retronebbia Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Ruotare il portalampada in senso antiorario e rimuoverlo dal riflet‐
tore.

244Cura del veicolo
2. Ruotare in senso antiorario perrimuovere la lampadina dal porta‐
lampada.
3. Sostituire e inserire la nuova lampadina nel portalampada
ruotando in senso orario.
4. Inserire il portalampada nel riflet‐ tore, ruotare in senso orario e
bloccare.
Controllo delle lampadine
Inserire l'accensione, azionare e
controllare tutte le luci.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐ vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

Cura del veicolo2454. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa

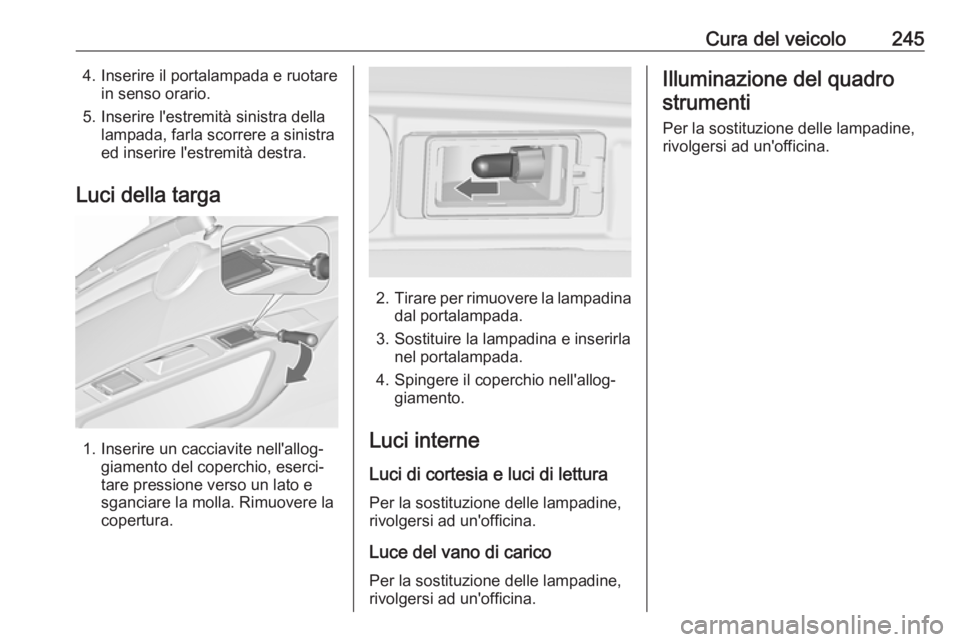

1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

246Cura del veicoloImpianto elettricoFusibili

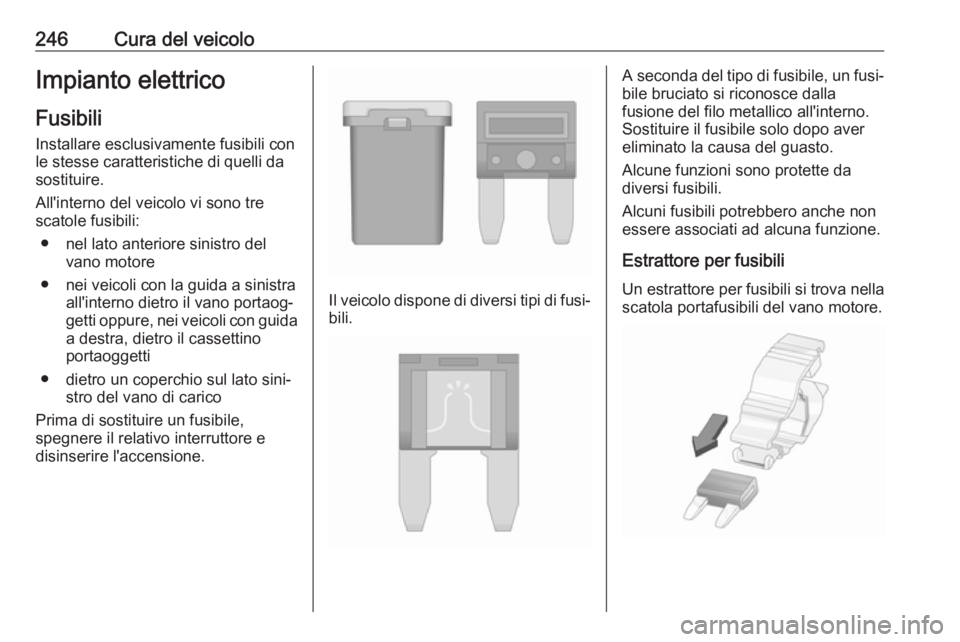

Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Il veicolo dispone di diversi tipi di fusi‐ bili.
A seconda del tipo di fusibile, un fusi‐bile bruciato si riconosce dalla
fusione del filo metallico all'interno.
Sostituire il fusibile solo dopo aver
eliminato la causa del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

Cura del veicolo247

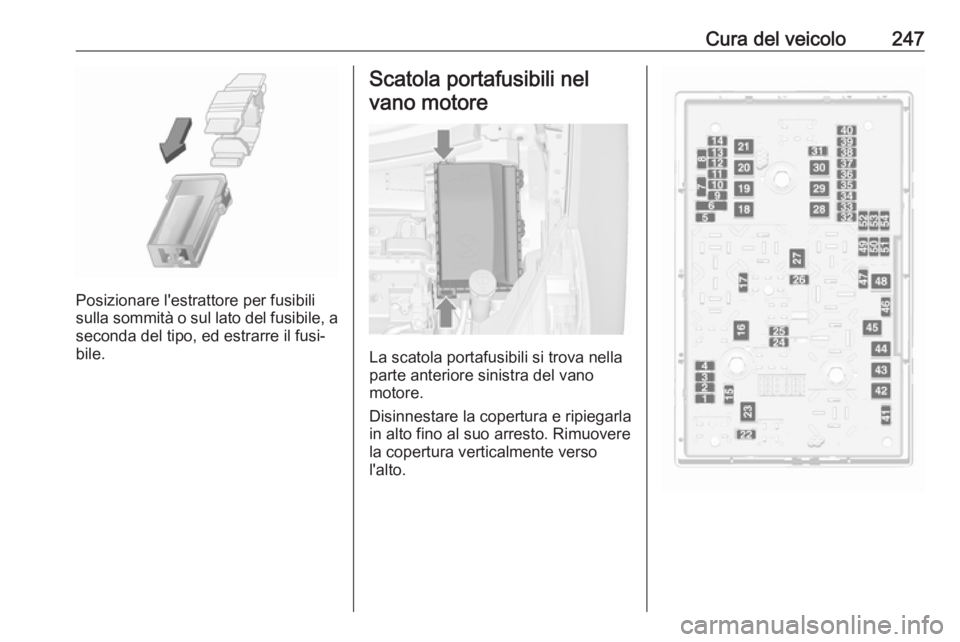

Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

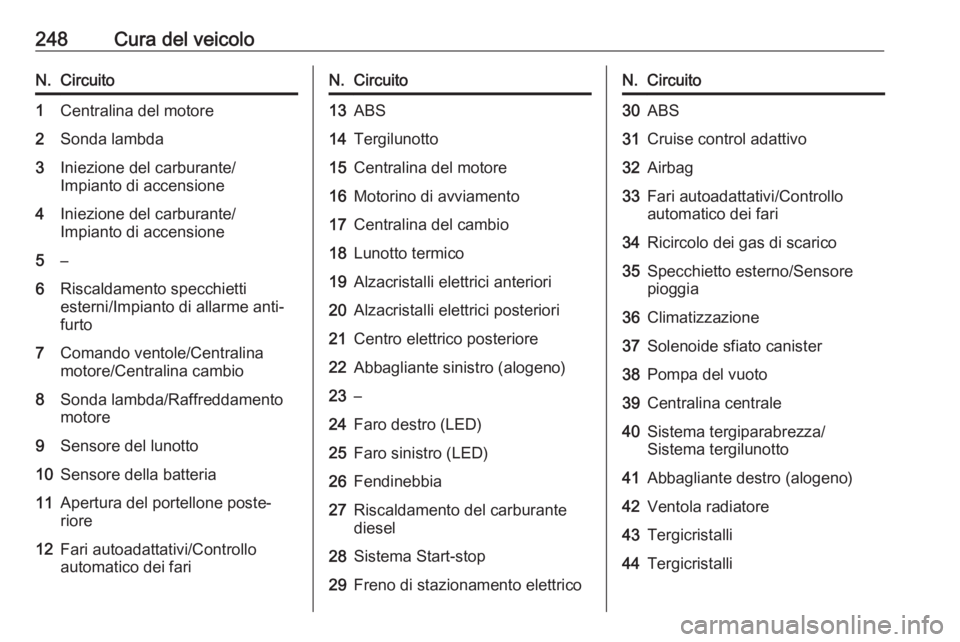

248Cura del veicoloN.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23–24Faro destro (LED)25Faro sinistro (LED)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stop29Freno di stazionamento elettricoN.Circuito30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44Tergicristalli
