Sièges, systèmes de sécurité65
Lors de l'utilisation de systèmes de
sécurité pour enfant ISOFIX sur la deuxième rangée de sièges, il est
conseillé de régler le siège latéral
correspondant à la troisième encoche
à partir de la position arrière, pour les
sièges de base. Le siège lounge, si le véhicule en est doté, doit être en posi‐
tion normale 3 46.
Un système de sécurité pour enfant
i-Size est un système ISOFIX univer‐
sel selon la réglementation N° 129
des Nations-Unies.
Tous les systèmes de sécurité pour
enfant i-Size peuvent être utilisés sur
un siège de véhicule convenant à i-
Size, tableau i-Size 3 67.
Une sangle de fixation supérieure ou
une jambe d'appui doit être utilisée en
plus des supports ISOFIX.
Les sièges pour enfant i-Size et les
sièges de véhicules avec l'homologa‐ tion i-Size sont indiqués par le
symbole i-Size, voir l'illustration.
Œillets de fixation top-tether
Les anneaux de fixation Top-Tether sont signalés par le symbole : d'un
siège pour enfant.
En plus des supports ISOFIX, atta‐
cher la sangle Top-Tether aux œillets
de fixation Top-Tether . La sangle doit
alors passer entre les deux tiges de
guidage de l'appui-tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau 3 67.
Sélection du système adéquat Les sièges arrière constituent l'em‐
placement idéal pour fixer le système de sécurité pour enfant.

66Sièges, systèmes de sécuritéLes enfants devraient voyager aussi
longtemps que possible avec le dos à
la route. En cas d'accident, ceci
assure que moins de contraintes solli‐ citent la colonne vertébrale de l'en‐
fant, toujours très fragile.
Les systèmes de sécurité pour enfant
adaptés sont tous ceux conformes
aux réglementations UN ECE en
vigueur. Vérifier les lois et réglemen‐
tations locales concernant l'utilisation
obligatoire de systèmes de sécurité
pour enfant.
Les systèmes de sécurité pour enfant
suivants sont recommandés pour les
classes de poids suivantes :
Maxi Cosi Cabriofix pour les enfants
jusqu'à 13 kg du groupe 0, groupe 0+, et Duo Plus pour les enfants de
13 kg à 18 kg dans le groupe I.
S'assurer que le système de sécurité
pour enfant à installer est compatible
avec le type de véhicule.
S'assurer que la position de montage
du système de sécurité pour enfant
dans le véhicule est correcte. Voir les tableaux suivants.Ne laisser les enfants monter etdescendre du véhicule que du côté
opposé au trafic.
Quand le système de sécurité pour
enfant n'est pas employé, attacher le
siège avec une ceinture de sécurité
ou l'enlever du véhicule.
Remarque
Ne pas relier d'objets aux systèmes de sécurité pour enfant et ne pas les
recouvrir d'autres matériaux.
Il faut remplacer les systèmes de
sécurité pour enfant qui ont subi des contraintes dans un accident.

Sièges, systèmes de sécurité67Emplacements de montage d'un système de sécurité pour enfantOptions admissibles pour la fixation d'un système de sécurité pour enfant avec une ceinture de sécurité à
trois points
Catégorie de poids
Sur le siège du passager avantSur les sièges
extérieurs de la
deuxième rangéeSur le siège
central de la
deuxième
rangée
Sur les sièges de la
troisième rangéeairbag activéairbag
désactivéGroupe 0 : jusqu'à 10 kgXU 1,2U/L 3XU/L3Groupe 0+ : jusqu'à 13 kgXU1,2U/L 3XU/L3Groupe I : 9 à 18 kgXU1,2U/L 3,4XU/L3,4Groupe II : de 15 à 25 kgXXU/L3,4XU/L3,4Groupe III : de 22 à 36 kgXXU/L3,4XU/L3,4U:valable universellement en combinaison avec ceinture de sécurité à trois pointsL:convient pour les systèmes de sécurité pour enfants des catégories « Spécifique au véhicule », « Usage restreint »
ou « Semi-universel ». Le système de sécurité pour enfant doit être homologué pour un type de véhicule spécifique (se reporter à a liste de types de véhicules pour le système de sécurité pour enfant)X:pas de système de sécurité pour enfant autorisé dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela estnécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le point d'ancrage supérieur2:déplacer le siège vers l'arrière aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela est nécessaire par rapport à la position verticale afin de vérifier que la ceinture de sécurité est correctement tendue du
côté de la boucle

68Sièges, systèmes de sécurité3:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaire
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX avec des supports ISOFIX
Ce tableau concerne tous les systèmes de sécurité pour enfant ISOFIX
Catégorie de poidsCatégorie de
tailleFixationSur le siège du
passager avant
Sur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeGroupe 0 : jusqu'à 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGroupe 0+ : jusqu'à
13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGroupe I : 9 à 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XX

Sièges, systèmes de sécurité69
Catégorie de poidsCatégorie de
tailleFixationSur le siège du
passager avant
Sur les sièges
extérieurs de la
deuxième
rangéeSur le siège
central de la
deuxième
rangéeSur les sièges
de la troisième
rangéeGroupe II : 15 à 25 kgXIL 3,4XXGroupe III : 22 à 36 kgXIL 3,4XXIL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou
« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour un type de véhicule spécifique (se
reporter à a liste de types de véhicules pour le système de sécurité pour enfant)IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poidsX:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids1:déplacer le siège vers l'avant aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela est
nécessaire par rapport à la position verticale afin d'assurer le passage correct de la ceinture de sécurité depuis le
point d'ancrage supérieur2:déplacer le siège vers l'arrière aussi loin que cela est nécessaire et régler le dossier de siège aussi loin que cela
est nécessaire par rapport à la position verticale afin de vérifier que la ceinture de sécurité est correctement tendue
du côté de la boucle3:déplacer le siège avant concerné à l'avant du système de sécurité pour enfant vers l'avant aussi loin que cela est
nécessaire4:régler chaque appuie-tête au besoin ou le retirer si nécessaireA - ISO//F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO//F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO//F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.

70Sièges, systèmes de sécuritéC - ISO//R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kg.D - ISO//R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO//R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.
Possibilités autorisées de fixation de système de sécurité pour enfant i-Size avec des supports ISOFIX
Sur le siège du passager avantSur les sièges
extérieurs de la
deuxième rangéeSur le siège central de
la deuxième rangéeSur les sièges de la
troisième rangéeairbag activéairbag désactivéSystèmes de
sécurité pour
enfant i-SizeXXi - UXXi - U:convient pour les systèmes de sécurité pour enfant « universels » i-Size face à la route et dos à la routeX:position d'assise non adaptée aux systèmes de sécurité pour enfant « universels » i-Size

Rangement71RangementEspaces de rangement................71
Boîte à gants ............................. 71
Porte-gobelets ........................... 72
Rangement à l'avant .................. 73
Rangement dans le panneau de porte ......................................... 73
Vide-poches de pavillon ............73
Vide-poches sous le siège ........74
Rangement dans les accoudoirs ................................ 74
Rangement dans la console centrale ..................................... 75
Système de transport arrière .....75
Coffre ........................................... 84
Rangement à l'arrière ................86
Cache-bagages ......................... 87
Recouvrement des rangements dans le plancher arrière ...........89
Rails de chargement et crochets à bagages ................................ 94
Anneaux d'arrimage ..................94
Système flexible de compartimentage du coffre ......94
Filet de sécurité ......................... 96
Tablette rabattable ....................98Triangle de présignalisation ......98
Trousse de secours ...................98
Galerie de toit .............................. 99
Informations sur le chargement .100Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants

76Rangementl'adaptateur. La charge maximale par
vélo sur le système de transport
arrière est de 30 kg. Ceci permet la
fixation de bicyclettes électriques au
système de transport arrière. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas
contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport arrière doit être rétracté
dans le plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe, bosse, etc.
Avertissement
Consulter votre revendeur devélos avant de fixer des vélos
équipés de cadre en carbone. Les
vélos peuvent subir des domma‐
ges.
Remarque
Les feux arrière du véhicule seront
désactivés si les feux arrière du
système de transport arrière sont
installés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du
système de transport arrière,
risque de blessures.
Tirer la manette de déblocage vers le haut. Le système de transport arrière
se déverrouille et est éjecté hors du
pare-chocs arrière.

Rangement85Rabattement des sièges de la
troisième rangée
● Enfoncer l'appuie-tête en appuyant sur le verrou 3 37.
● Insérer le verrou plat de la cein‐
ture de sécurité de chaque côté
dans la pochette intégrée à la
ceinture.
● Tirer sur la boucle inférieure et faire basculer en même temps
vers l'avant le dossier du siège
jusqu'à ce que le siège soit
abaissé dans le plancher du
véhicule.
● Poser le tapis de sol intérieur 3 89 et le couvercle du coffre
3 87 si besoin est.
Redresser les sièges
Tirer le siège par la boucle supé‐
rieure, le rabattre et laisser le siège
s'encliqueter dans la position droite.
Rabattement des dossiers de
sièges de la deuxième rangée
● Si nécessaire, enlever le cache-bagages 3 87.
● Enfoncer les appuie-têtes en appuyant sur le verrou 3 37.
● Déplacer le siège du passager avant dans une position pour
éviter tout contact avec les
appuis-tête des dossiers rabat‐
tus.
● Tirer sur la boucle et rabattre le dossier sur l'assise de siège.

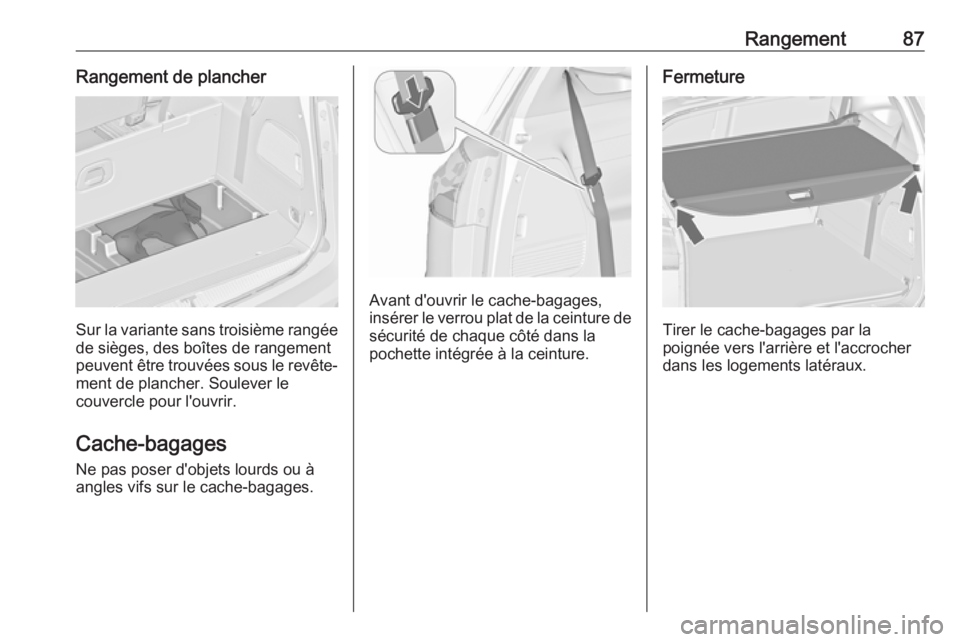

Rangement87Rangement de plancher
Sur la variante sans troisième rangée
de sièges, des boîtes de rangement
peuvent être trouvées sous le revête‐
ment de plancher. Soulever le
couvercle pour l'ouvrir.
Cache-bagages
Ne pas poser d'objets lourds ou à
angles vifs sur le cache-bagages.
Avant d'ouvrir le cache-bagages,
insérer le verrou plat de la ceinture de
sécurité de chaque côté dans la
pochette intégrée à la ceinture.
Fermeture
Tirer le cache-bagages par la
poignée vers l'arrière et l'accrocher
dans les logements latéraux.
