Conduite et utilisation201en toute sécurité, conforme aux
règles de circulation en vigueur,
aux conditions météorologiques et
routières, etc.
Lorsque la distance avec un véhicule
en mouvement à l'avant est trop petite ou lorsque vous approchez trop rapi‐
dement d'un autre véhicule et qu'une
collision est imminente, le symbole
d'alerte de collision s'affiche dans le
Centre d'informations du conducteur
et un avertissement sonore retentit.
Appuyer sur la pédale de frein, si la
situation l'exige.
Désactivation
Le système peut être désactivé.
Appuyer plusieurs fois sur V jusqu'à
ce que Alarme collision avant
désactivée s'affiche dans le centre
d'informations du conducteur.
Informations générales
concernant les deux variantes de
l'alerte de collision avant9 Attention
Une alerte de collision avant est
simplement un système d'avertis‐
sement et n'applique pas les
freins. Lors de l'approche trop
rapide d'un autre véhicule, il se
peut qu'il n'y ait pas assez de
temps pour éviter une collision.
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation.
L'attention complète du conduc‐ teur est exigée à tout moment
pendant la conduite du véhicule. Le conducteur devra toujours
s'être prêt à agir et appliquer les
freins.
Limitations du système
Le système est conçu pour détecter
uniquement les véhicules, mais il
peut également réagir à d'autres
objets métalliques.
Dans les cas suivants, l'alerte de colli‐ sion avant peut ne pas détecter un
véhicule à l'avant ou la performance
du capteur est limitée :
● sur des routes sinueuses
● lorsque le temps limite la visibi‐ lité, par exemple en cas de brouil‐
lard, pluie ou neige
● lorsque le capteur est obstrué par
de la neige, de la glace, de l'eau
sale, de la boue, de la saleté,
l'endommagement du pare-brise
ou par des éléments étrangers,
par exemple des autocollants
Indication de distance vers l'avant
L'indication de distance vers l'avant affiche la distance à un véhicule se
déplaçant en avant. Le système
utilise, en fonction de l'équipement du
véhicule, le radar derrière la calandre

Conduite et utilisation2039Attention
Ce système n'est pas destiné à
remplacer la responsabilité du
conducteur pour la conduite du véhicule et l'observation de la
route. Sa fonction est limitée
uniquement à un usage complé‐
mentaire. Le conducteur devra
continuer à enfoncer la pédale de
frein lorsque la situation le
commande.
Système de préparation au
freinage
Lorsque l'approche d'un véhicule se
trouvant devant est tellement rapide
qu'une collision est presque inévita‐
ble, le système de préparation de frein pressurisée légèrement les
freins. Ceci permet de réduire le
temps de réponse, lorsqu'un freinage
manuel ou automatique est exigé.
Le système de freinage est préparé de manière à ce que le freinage
puisse se produire plus rapidement.
Freinage automatique d'urgence
Après la préparation des freins et
juste avant la collision imminente,
cette fonction applique automatique‐
ment un freinage limité afin de réduire
la vitesse de l'impact de la collision.
Assistance au freinage avec
vision vers l'avant
Outre la préparation des freins et le
freinage automatique d'urgence, la
fonction d'assistance au freinage
avec vision vers l'avant rend l'assis‐
tance au freinage plus sensible. De
cette manière, appuyer légèrement
sur la pédale de frein a immédiate‐
ment pour résultat un freinage brus‐
que. Cette fonction aide le conduc‐
teur à freiner plus rapidement et plus
fortement avant une collision immi‐
nente.9 Attention
Le freinage d'urgence actif n'est
pas conçu pour appliquer un frei‐
nage brusque indépendant ou
pour éviter automatiquement une
collision. Il est conçu pour réduire
la vitesse du véhicule avant la
collision. Il peut ne pas réagir avec des véhicules à l'arrêt, des piétons ou des animaux. Après un chan‐
gement de file inattendu, le
système a besoin d'un certain
temps pour détecter le véhicule
suivant en avant.
L'attention complète du conduc‐
teur est exigée à tout moment
pendant la conduite du véhicule.
Le conducteur devra toujours
s'être prêt à agir et à freiner et à
braquer afin d'éviter les collisions.
Le système est conçu pour fonc‐
tionner avec tous les occupants
portant leurs ceintures de sécurité.
Limitations du système
Le freinage d'urgence actif est limité
ou ne fonctionne pas en cas de pluie, neige ou un niveau de poussières
élevé, car le capteur du radar peut
être recouvert par un film d'eau, de
poussière, de glace ou de neige. En
cas de blocage de capteur, nettoyer
le couvercle du capteur.

208Conduite et utilisationd'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐ ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si
un véhicule est alors détecté dans la
zone d'angle mort, les symboles
d'avertissement B s'allumeront
normalement du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans l'affichage d'informations,
personnalisation du véhicule 3 132.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les
côtés. La hauteur de la zone est envi‐
ron entre un demi mètre et
deux mètres du sol.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires, par exemple les glissiè‐
res de sécurité, les poteaux, les
bordures de trottoir, les murs et les
poutres. Les véhicules garés ou les
véhicules dans le sens inverse ne
sont pas détectés.
Défaillance
Occasionnellement, des alertes peuvent ne pas être détectées sous des circonstances normales et ceci
se produira plus fréquemment avec des conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit du pare-chocs arrière sont recouverts

Conduite et utilisation209de boue, saletés, neige, gel ou en cas
de fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 279.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Demander l'aide d'un atelier en cas de défaillance perma‐
nente.

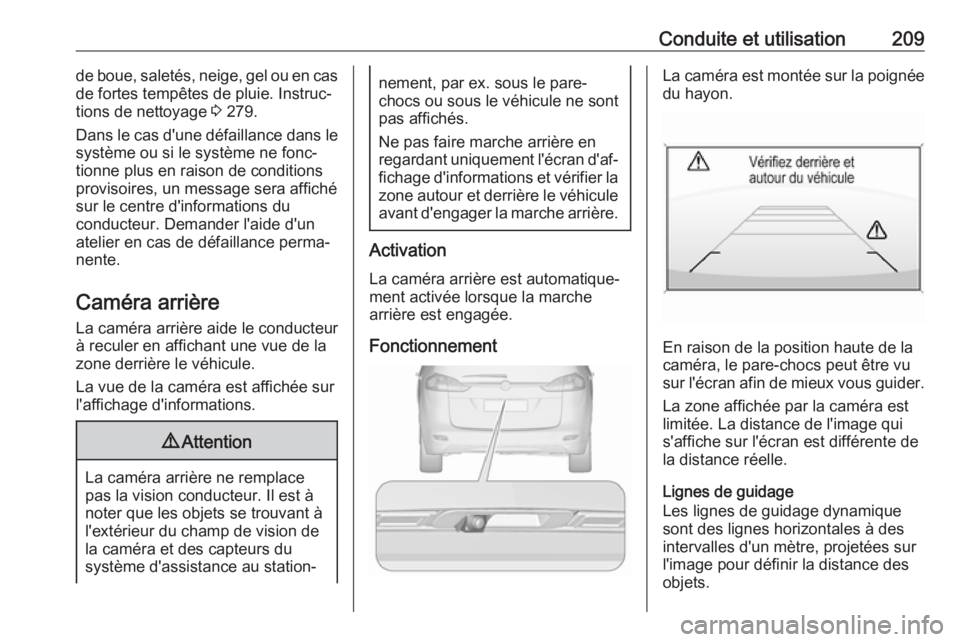

Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier la zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon.
En raison de la position haute de la
caméra, le pare-chocs peut être vu sur l'écran afin de mieux vous guider.
La zone affichée par la caméra est
limitée. La distance de l'image qui
s'affiche sur l'écran est différente de
la distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des
intervalles d'un mètre, projetées sur
l'image pour définir la distance des
objets.

Conduite et utilisation221possible de revenir manuellement au
fonctionnement au gaz de pétrole
liquéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas
démarrer le moteur. Faire remédier à
la cause du problème par un atelier.
En cas d'utilisation de parkings
souterrains, prière de suivre les
instructions de l'exploitant et la légis‐
lation locale.
Remarque
En cas d'accident, couper le contact et éteindre les feux.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion. Éteindre les télépho‐
nes mobiles.
Lors du remplissage du réservoir,
respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.

224Conduite et utilisationTerminer complètement le remplis‐
sage du gaz naturel, par exemple
dégazage de la tubulure de remplis‐
sage.
Le remplissage du réservoir de gaz
dépend de la température extérieure,
de la pression de remplissage et du
type de réservoir. Capacités de
remplissage 3 297.
Fermer la trappe et laisser s'engager.
Termes utilisés pour « Véhicules au
gaz naturel » à l'étranger :AllemandErdgasfahrzeugeAnglaisNGVs = Natural Gas
VehiclesFrançaisVéhicules au gaz naturel
ou Véhicules GNVItalienMetano auto
Termes utilisés pour « Gaz naturel »
à l'étranger :
AllemandErdgasAnglaisCNG = Compressed
Natural GasFrançaisGNV = Gaz Naturel (pour)
Véhicules ou
CGN = carburantgaz
naturelItalienMetano (per auto)
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, respecter les prescriptions d'utilisa‐
tion et de sécurité de la station-
service.

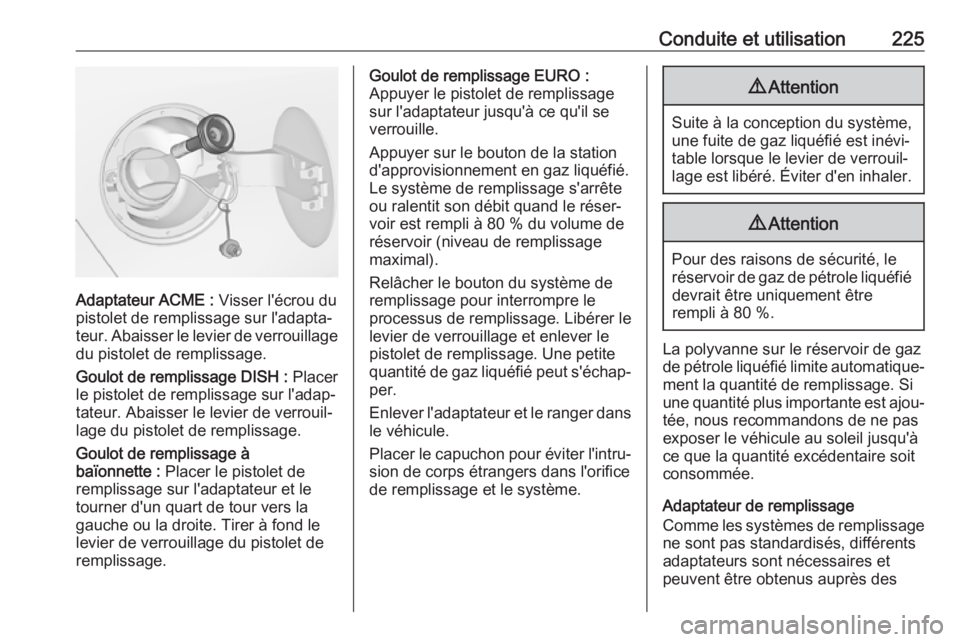

La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.

Conduite et utilisation225
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH : Placer
le pistolet de remplissage sur l'adap‐
tateur. Abaisser le levier de verrouil‐
lage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de
remplissage sur l'adaptateur et le
tourner d'un quart de tour vers la
gauche ou la droite. Tirer à fond le
levier de verrouillage du pistolet de remplissage.
Goulot de remplissage EURO :
Appuyer le pistolet de remplissage
sur l'adaptateur jusqu'à ce qu'il se
verrouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐
voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour interrompre le
processus de remplissage. Libérer le
levier de verrouillage et enlever le
pistolet de remplissage. Une petite
quantité de gaz liquéfié peut s'échap‐
per.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié devrait être uniquement être
rempli à 80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des

Soins du véhicule233Soins du véhiculeInformations générales..............234
Accessoires et modifications du véhicule .................................. 234
Stockage du véhicule ..............234
Reprise des véhicules hors d'usage ................................... 235
Contrôles du véhicule ................235
Exécution du travail .................235
Capot ....................................... 236
Huile moteur ............................ 236
Liquide de refroidissement du moteur .................................... 238
Liquide de direction assistée ...239
Liquide de lave-glace ..............239
Freins ...................................... 239
Liquide de frein ........................239
Batterie du véhicule .................240
Purge du système d'alimentation en gazole
(diesel) .................................... 242
Remplacement des balais d'essuie-glace ........................ 242
Remplacement des ampoules ...243
Phares halogènes ...................243
Phares à DEL .......................... 245Feux antibrouillard ...................245
Feux arrière ............................. 246
Clignotants latéraux .................249
Éclairage de plaque d'immatriculation ....................249
Éclairage intérieur ...................250
Éclairage du tableau de bord ..250
Circuit électrique ........................250
Fusibles ................................... 250
Boîte à fusibles du compartiment moteur .............252
Boîte à fusibles du tableau de
bord ........................................ 254
Boîte à fusibles du coffre .........255
Outillage du véhicule .................257
Outillage .................................. 257
Jantes et pneus ......................... 258
Pneus d'hiver ........................... 258
Désignations des pneus ..........258
Pression des pneus .................258
Système de surveillance de la pression des pneus ................260
Profondeur de sculptures ........264
Changement de taille de pneus et de jantes ............................. 264
Enjoliveurs ............................... 264
Chaînes à neige ......................265
Kit de réparation des pneus ....265Changement d'une roue ..........268
Roue de secours .....................271
Démarrage par câbles auxiliai‐
res .............................................. 275
Remorquage .............................. 277
Remorquage du véhicule ........277
Remorquage d'un autre véhicule .................................. 278
Soins extérieurs et intérieurs .....279
Entretien extérieur ...................279
Entretien intérieur ....................282

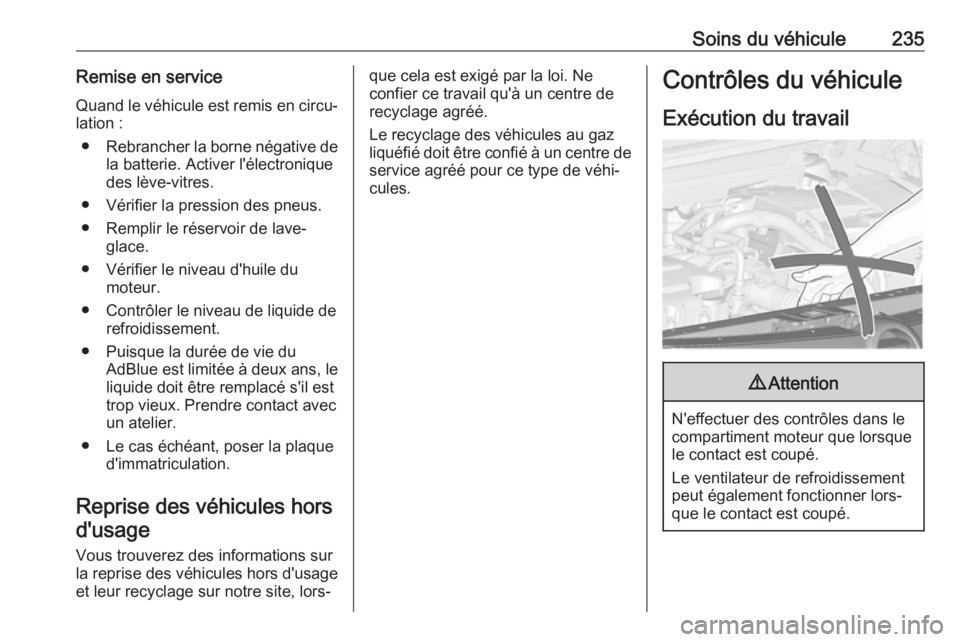

Soins du véhicule235Remise en serviceQuand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Puisque la durée de vie du AdBlue est limitée à deux ans, le
liquide doit être remplacé s'il est
trop vieux. Prendre contact avec
un atelier.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.
Le recyclage des véhicules au gaz
liquéfié doit être confié à un centre de service agréé pour ce type de véhi‐
cules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

236Soins du véhicule9Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est maintenu ouvert auto‐
matiquement par un dispositif de
levage.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 284.
La consommation maximale d'huile
moteur est de 0,6 litre par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
