OPEL ZAFIRA C 2017.5 Používateľská príručka (in Slovak)

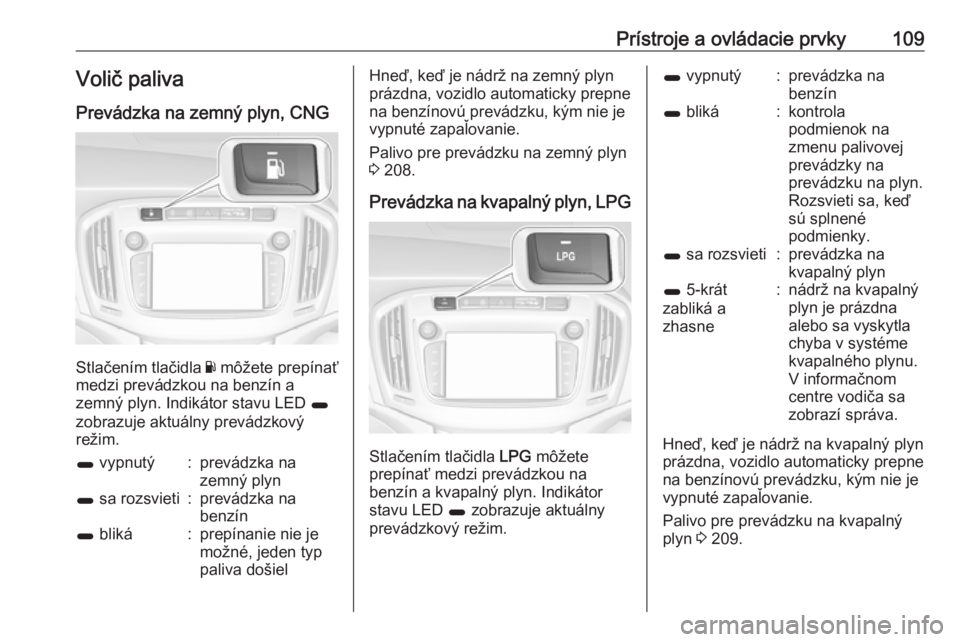

Prístroje a ovládacie prvky109Volič palivaPrevádzka na zemný plyn, CNG
Stlačením tlačidla Y môžete prepínať
medzi prevádzkou na benzín a
zemný plyn. Indikátor stavu LED 1
zobrazuje aktuálny prevádzkový
režim.
1 vypnutý:prevádzka na
zemný plyn1 sa rozsvieti:prevádzka na
benzín1 bliká:prepínanie nie je
možné, jeden typ
paliva došielHneď, keď je nádrž na zemný plyn
prázdna, vozidlo automaticky prepne
na benzínovú prevádzku, kým nie je
vypnuté zapaľovanie.
Palivo pre prevádzku na zemný plyn
3 208.
Prevádzka na kvapalný plyn, LPG
Stlačením tlačidla LPG môžete
prepínať medzi prevádzkou na
benzín a kvapalný plyn. Indikátor
stavu LED 1 zobrazuje aktuálny
prevádzkový režim.
1 vypnutý:prevádzka na
benzín1 bliká:kontrola
podmienok na
zmenu palivovej
prevádzky na
prevádzku na plyn.
Rozsvieti sa, keď
sú splnené
podmienky.1 sa rozsvieti:prevádzka na
kvapalný plyn1 5-krát
zabliká a
zhasne:nádrž na kvapalný
plyn je prázdna
alebo sa vyskytla
chyba v systéme
kvapalného plynu.
V informačnom
centre vodiča sa
zobrazí správa.
Hneď, keď je nádrž na kvapalný plyn
prázdna, vozidlo automaticky prepne
na benzínovú prevádzku, kým nie je
vypnuté zapaľovanie.
Palivo pre prevádzku na kvapalný plyn 3 209.

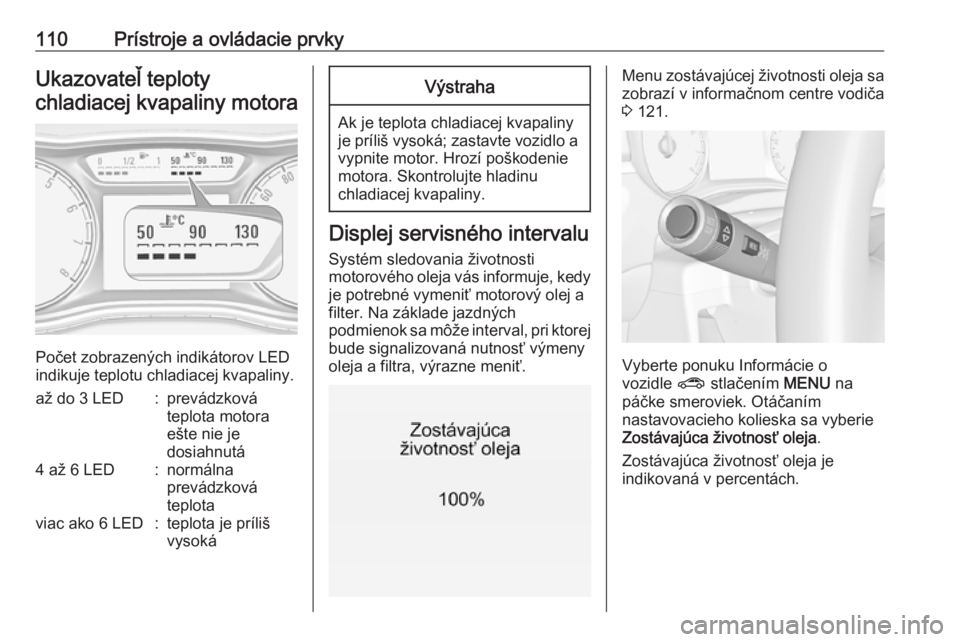

110Prístroje a ovládacie prvkyUkazovateľ teplotychladiacej kvapaliny motora
Počet zobrazených indikátorov LED
indikuje teplotu chladiacej kvapaliny.
až do 3 LED:prevádzková
teplota motora
ešte nie je
dosiahnutá4 až 6 LED:normálna
prevádzková
teplotaviac ako 6 LED:teplota je príliš
vysokáVýstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Displej servisného intervalu
Systém sledovania životnosti
motorového oleja vás informuje, kedy
je potrebné vymeniť motorový olej a
filter. Na základe jazdných
podmienok sa môže interval, pri ktorej bude signalizovaná nutnosť výmeny
oleja a filtra, výrazne meniť.
Menu zostávajúcej životnosti oleja sa
zobrazí v informačnom centre vodiča
3 121.
Vyberte ponuku Informácie o
vozidle ? stlačením MENU na
páčke smeroviek. Otáčaním
nastavovacieho kolieska sa vyberie
Zostávajúca životnosť oleja .
Zostávajúca životnosť oleja je
indikovaná v percentách.

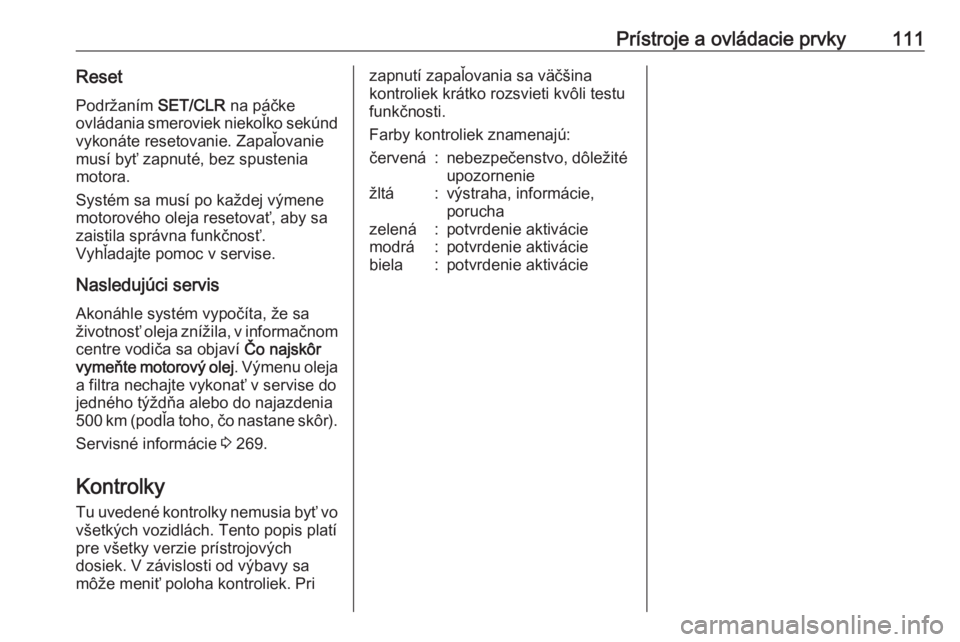

Prístroje a ovládacie prvky111ResetPodržaním SET/CLR na páčke
ovládania smeroviek niekoľko sekúnd
vykonáte resetovanie. Zapaľovanie
musí byť zapnuté, bez spustenia
motora.
Systém sa musí po každej výmene
motorového oleja resetovať, aby sa
zaistila správna funkčnosť.
Vyhľadajte pomoc v servise.
Nasledujúci servis Akonáhle systém vypočíta, že sa
životnosť oleja znížila, v informačnom
centre vodiča sa objaví Čo najskôr
vymeňte motorový olej . Výmenu oleja
a filtra nechajte vykonať v servise do
jedného týždňa alebo do najazdenia
500 km (podľa toho, čo nastane skôr).
Servisné informácie 3 269.
Kontrolky Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek. Prizapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená:nebezpečenstvo, dôležité
upozorneniežltá:výstraha, informácie,
poruchazelená:potvrdenie aktiváciemodrá:potvrdenie aktiváciebiela:potvrdenie aktivácie

112Prístroje a ovládacie prvkyUkazovatele na prístrojovej doske

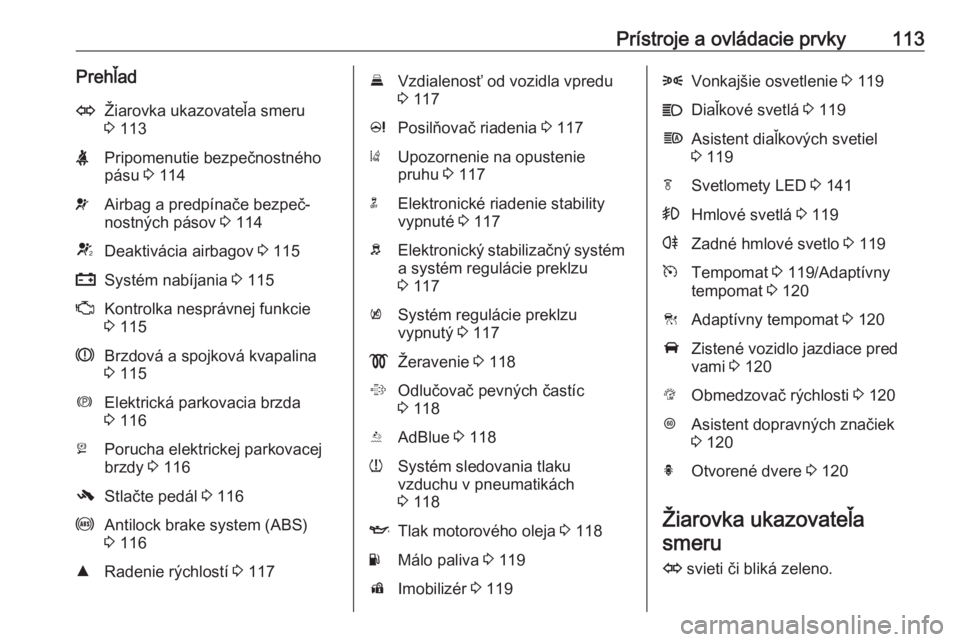

Prístroje a ovládacie prvky113PrehľadOŽiarovka ukazovateľa smeru
3 113XPripomenutie bezpečnostného
pásu 3 114vAirbag a predpínače bezpeč‐
nostných pásov 3 114VDeaktivácia airbagov 3 115pSystém nabíjania 3 115ZKontrolka nesprávnej funkcie
3 115RBrzdová a spojková kvapalina
3 115mElektrická parkovacia brzda
3 116jPorucha elektrickej parkovacej
brzdy 3 116-Stlačte pedál 3 116uAntilock brake system (ABS)
3 116RRadenie rýchlostí 3 117EVzdialenosť od vozidla vpredu
3 117cPosilňovač riadenia 3 117)Upozornenie na opustenie
pruhu 3 117nElektronické riadenie stability
vypnuté 3 117bElektronický stabilizačný systém
a systém regulácie preklzu
3 117kSystém regulácie preklzu
vypnutý 3 117!Žeravenie 3 118%Odlučovač pevných častíc
3 118YAdBlue 3 118wSystém sledovania tlaku
vzduchu v pneumatikách
3 118ITlak motorového oleja 3 118YMálo paliva 3 119dImobilizér 3 1198Vonkajšie osvetlenie 3 119CDiaľkové svetlá 3 119fAsistent diaľkových svetiel
3 119fSvetlomety LED 3 141>Hmlové svetlá 3 119rZadné hmlové svetlo 3 119mTempomat 3 119/Adaptívny
tempomat 3 120CAdaptívny tempomat 3 120AZistené vozidlo jazdiace pred
vami 3 120LObmedzovač rýchlosti 3 120LAsistent dopravných značiek
3 120hOtvorené dvere 3 120
Žiarovka ukazovateľa
smeru
O svieti či bliká zeleno.

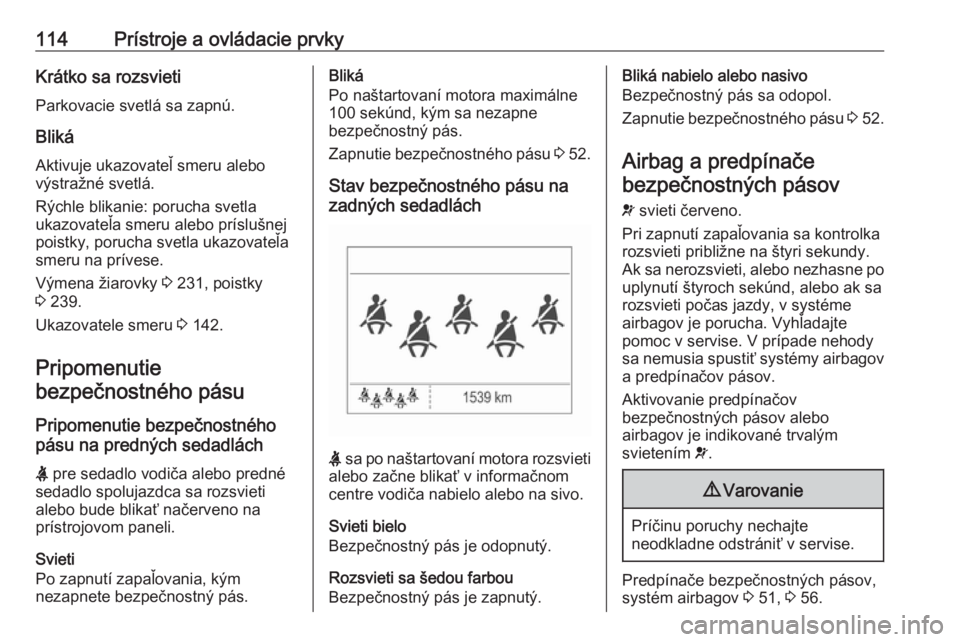

114Prístroje a ovládacie prvkyKrátko sa rozsvietiParkovacie svetlá sa zapnú.
Bliká
Aktivuje ukazovateľ smeru alebo
výstražné svetlá.
Rýchle blikanie: porucha svetla
ukazovateľa smeru alebo príslušnej poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 231, poistky
3 239.
Ukazovatele smeru 3 142.
Pripomenutie
bezpečnostného pásu
Pripomenutie bezpečnostného
pásu na predných sedadlách
X pre sedadlo vodiča alebo predné
sedadlo spolujazdca sa rozsvieti
alebo bude blikať načerveno na
prístrojovom paneli.
Svieti
Po zapnutí zapaľovania, kým
nezapnete bezpečnostný pás.Bliká
Po naštartovaní motora maximálne
100 sekúnd, kým sa nezapne
bezpečnostný pás.
Zapnutie bezpečnostného pásu 3 52.
Stav bezpečnostného pásu na
zadných sedadlách
X sa po naštartovaní motora rozsvieti
alebo začne blikať v informačnom
centre vodiča nabielo alebo na sivo.
Svieti bielo
Bezpečnostný pás je odopnutý.
Rozsvieti sa šedou farbou
Bezpečnostný pás je zapnutý.
Bliká nabielo alebo nasivo
Bezpečnostný pás sa odopol.
Zapnutie bezpečnostného pásu 3 52.
Airbag a predpínače
bezpečnostných pásov
v svieti červeno.
Pri zapnutí zapaľovania sa kontrolka
rozsvieti približne na štyri sekundy.
Ak sa nerozsvieti, alebo nezhasne po
uplynutí štyroch sekúnd, alebo ak sa
rozsvieti počas jazdy, v systéme
airbagov je porucha. Vyhľadajte
pomoc v servise. V prípade nehody
sa nemusia spustiť systémy airbagov
a predpínačov pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov,
systém airbagov 3 51, 3 56.

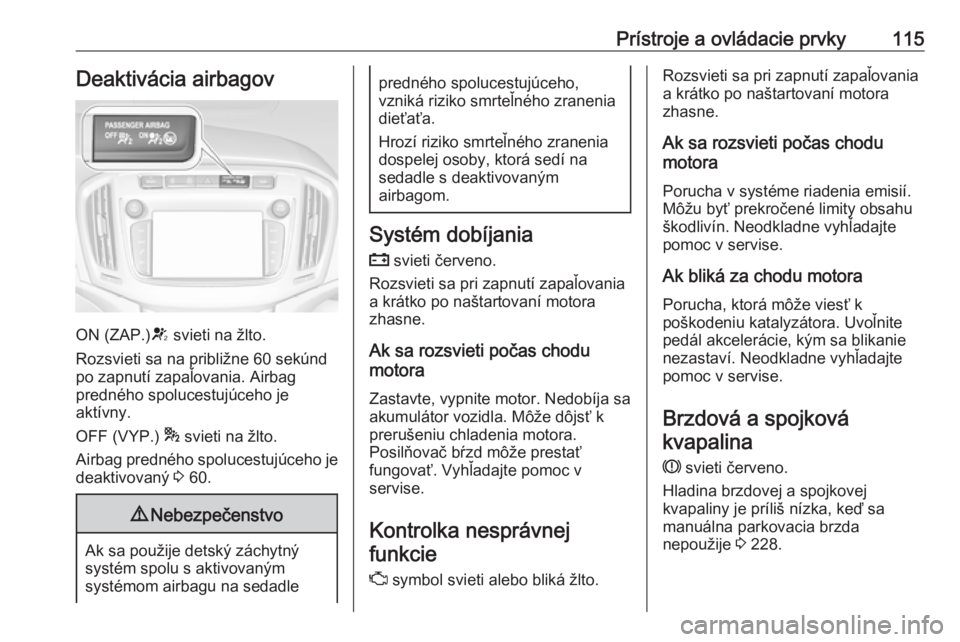

Prístroje a ovládacie prvky115Deaktivácia airbagov
ON (ZAP.)V svieti na žlto.
Rozsvieti sa na približne 60 sekúnd
po zapnutí zapaľovania. Airbag
predného spolucestujúceho je
aktívny.
OFF (VYP.) * svieti na žlto.
Airbag predného spolucestujúceho je
deaktivovaný 3 60.
9 Nebezpečenstvo
Ak sa použije detský záchytný
systém spolu s aktivovaným
systémom airbagu na sedadle
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Zastavte, vypnite motor. Nedobíja sa akumulátor vozidla. Môže dôjsť k prerušeniu chladenia motora.
Posilňovač bŕzd môže prestať
fungovať. Vyhľadajte pomoc v
servise.
Kontrolka nesprávnej funkcie
Z symbol svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Neodkladne vyhľadajte
pomoc v servise.
Ak bliká za chodu motora Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanie
nezastaví. Neodkladne vyhľadajte
pomoc v servise.
Brzdová a spojková
kvapalina
R svieti červeno.
Hladina brzdovej a spojkovej
kvapaliny je príliš nízka, keď sa
manuálna parkovacia brzda
nepoužije 3 228.

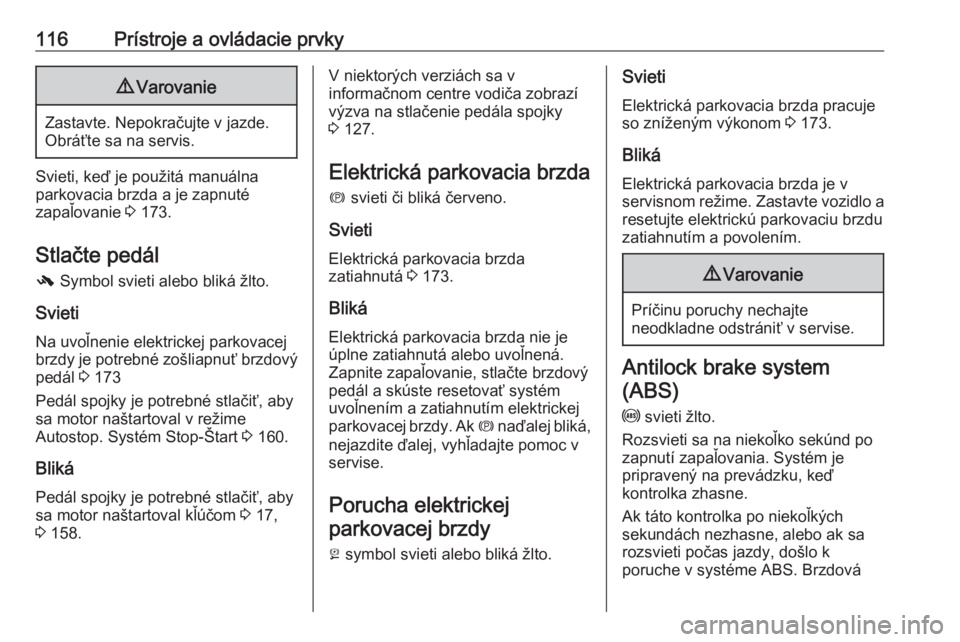

116Prístroje a ovládacie prvky9Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti, keď je použitá manuálna
parkovacia brzda a je zapnuté
zapaľovanie 3 173.
Stlačte pedál
- Symbol svieti alebo bliká žlto.
Svieti
Na uvoľnenie elektrickej parkovacej brzdy je potrebné zošliapnuť brzdový
pedál 3 173
Pedál spojky je potrebné stlačiť, aby
sa motor naštartoval v režime
Autostop. Systém Stop-Štart 3 160.
Bliká
Pedál spojky je potrebné stlačiť, aby sa motor naštartoval kľúčom 3 17,
3 158.
V niektorých verziách sa v
informačnom centre vodiča zobrazí
výzva na stlačenie pedála spojky
3 127.
Elektrická parkovacia brzda m svieti či bliká červeno.
Svieti
Elektrická parkovacia brzda
zatiahnutá 3 173.
Bliká
Elektrická parkovacia brzda nie je úplne zatiahnutá alebo uvoľnená.
Zapnite zapaľovanie, stlačte brzdový
pedál a skúste resetovať systém
uvoľnením a zatiahnutím elektrickej
parkovacej brzdy. Ak m naďalej bliká,
nejazdite ďalej, vyhľadajte pomoc v
servise.
Porucha elektrickej parkovacej brzdy
j symbol svieti alebo bliká žlto.Svieti
Elektrická parkovacia brzda pracuje
so zníženým výkonom 3 173.
Bliká
Elektrická parkovacia brzda je v
servisnom režime. Zastavte vozidlo a resetujte elektrickú parkovaciu brzdu
zatiahnutím a povolením.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Antilock brake system
(ABS)
u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa
rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová

Prístroje a ovládacie prvky117sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 172.
Radenie rýchlostí
Keď sa odporúča preradenie na vyšší
prevodový stupeň z dôvodu úspory
paliva, zobrazí sa R spolu s číslom
vyššieho prevodového stupňa.
Posilňovač riadenia
c svieti žlto.
Svieti, ak je znížený účinok
posilňovača
Účinok posilňovača je znížený z
dôvodu prehriatia systému. Kontrolka zhasne, keď sa systém ochladí.
Systém Stop-Štart 3 160.
Svieti, ak nie je posilňovač aktívny Porucha v systéme posilňovača.
Obráťte sa na servis.Vzdialenosť od vozidla
vpredu
E indikuje nastavenie vzdialenosti od
vozidla vpredu pre citlivosť časovača
varovania pred čelnou zrážkou v
podobe plných pruhov vzdialenosti.
Varovanie pred čelnou zrážkou
3 189.
Upozornenie na opustenie jazdného pruhu
) svieti zeleno alebo bliká žlto.
Svieti zeleno Systém je zapnutý a pripravený na
použitie.
Bliká žlto
Systém zistil nechcenú zmenu
jazdného pruhu.
Elektronické riadeniestability vypnuté
n svieti žlto.
Systém je deaktivovaný.Systém elektronického riadenia stability a regulácie preklzu
b symbol svieti alebo bliká žlto.
Svieti
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
na stave povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.
Bliká Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Elektronický stabilizačný systém 3 176, Systém riadenia trakcie
3 175.
Systém ovládania pohonu vypnutý
k svieti žlto.
Systém je deaktivovaný.

118Prístroje a ovládacie prvkyŽeravenie
! svieti žlto.
Žeravenie je aktivované. Aktivuje sa
iba pri nízkych vonkajších teplotách.
Odlučovač pevných častícpre vznetové motory
% symbol svieti alebo bliká žlto.
Odlučovač pevných častíc vyžaduje
čistenie.
Pokračujte v jazde, pokým %
nezhasne. Ak to je možné, nedovoľte, aby otáčky motora klesli pod
2000 ot/min.
Svieti
Filter odlučovača pevných častíc je
plný. Čo najskôr začnite proces
čistenia.
Bliká
Dosiahla sa maximálna úroveň
plnosti filtra. Ihneď začnite proces
čistenia, aby ste predišli poškodeniu
motora.Odlučovač pevných častíc 3 163,
Systém Stop-Štart 3 160.
AdBlue Y bliká žlto.
Hladina roztoku AdBlue je nízka. Čo
najskôr doplňte roztok AdBlue, aby
nedošlo k zablokovaniu
naštartovania motora.
AdBlue 3 165.
Systém sledovania tlaku vzduchu v pneumatikách
w symbol svieti alebo bliká žlto.
Svieti
Strata tlaku vzduchu v pneumatikách.
Okamžite sa zastavte a skontrolujte
tlak vzduchu v pneumatike.
Bliká Porucha v systéme alebo je
namontovaná pneumatika bez
snímača tlaku (napr. rezervné
koleso). Po 60-90 sekundách
kontrolka začne trvalo svietiť. Obráťte
sa na servis.Tlak motorového oleja
I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Ak sa rozsvieti počas chodu
motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zvoľte neutrál, nastavte páku voliča do polohy N.
3. Čo najskôr bezpečne opustite prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.
