OPEL ZAFIRA C 2017.5 Používateľská príručka (in Slovak)

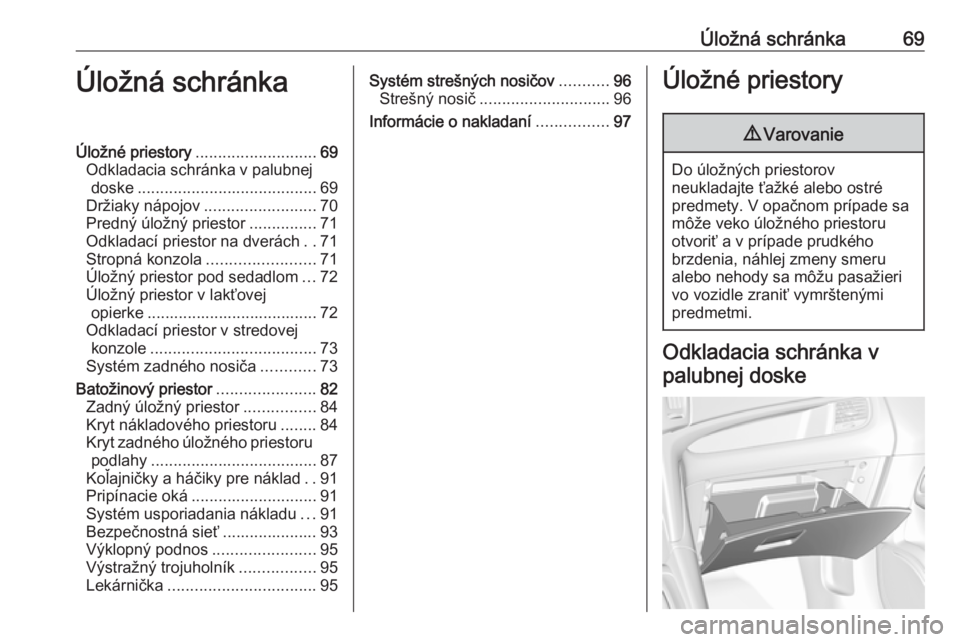

Úložná schránka69Úložná schránkaÚložné priestory........................... 69
Odkladacia schránka v palubnej doske ........................................ 69
Držiaky nápojov .........................70
Predný úložný priestor ...............71
Odkladací priestor na dverách ..71
Stropná konzola ........................71
Úložný priestor pod sedadlom ...72
Úložný priestor v lakťovej opierke ...................................... 72
Odkladací priestor v stredovej konzole ..................................... 73
Systém zadného nosiča ............73
Batožinový priestor ......................82
Zadný úložný priestor ................84
Kryt nákladového priestoru ........84
Kryt zadného úložného priestoru podlahy ..................................... 87
Koľajničky a háčiky pre náklad ..91
Pripínacie oká ............................ 91
Systém usporiadania nákladu ...91
Bezpečnostná sieť ..................... 93
Výklopný podnos .......................95
Výstražný trojuholník .................95
Lekárnička ................................. 95Systém strešných nosičov ...........96
Strešný nosič ............................. 96
Informácie o nakladaní ................97Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske

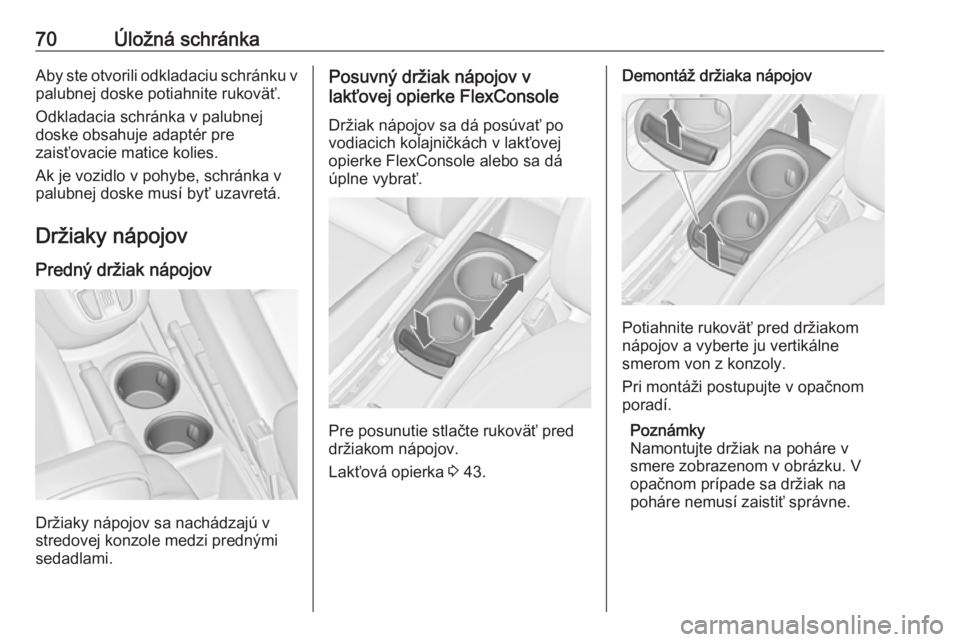

70Úložná schránkaAby ste otvorili odkladaciu schránku vpalubnej doske potiahnite rukoväť.
Odkladacia schránka v palubnej
doske obsahuje adaptér pre
zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov Predný držiak nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole medzi prednými
sedadlami.
Posuvný držiak nápojov v
lakťovej opierke FlexConsole
Držiak nápojov sa dá posúvať po
vodiacich koľajničkách v lakťovej
opierke FlexConsole alebo sa dá
úplne vybrať.
Pre posunutie stlačte rukoväť pred
držiakom nápojov.
Lakťová opierka 3 43.
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.

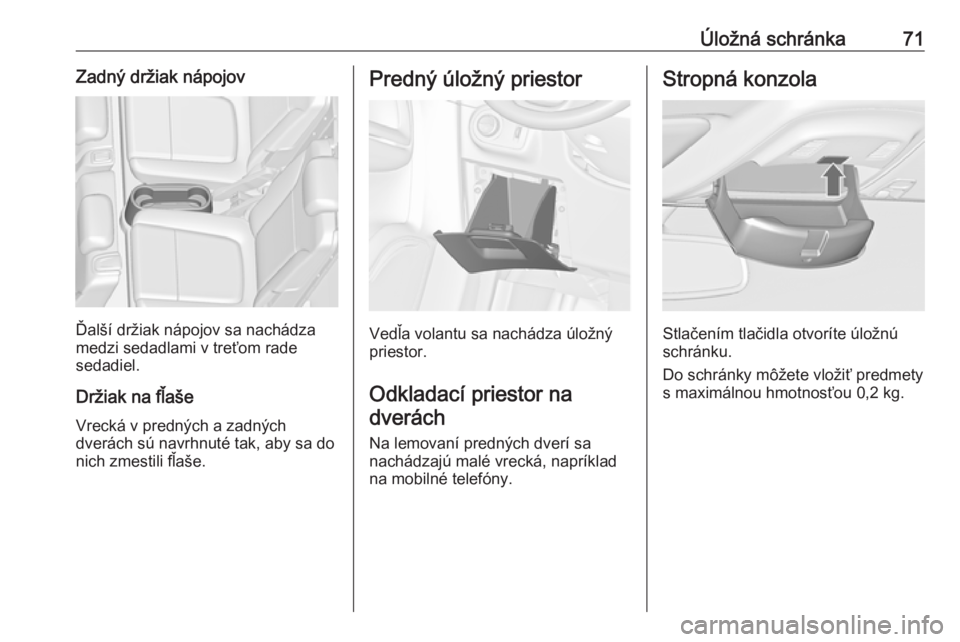

Úložná schránka71Zadný držiak nápojov
Ďalší držiak nápojov sa nachádza
medzi sedadlami v treťom rade
sedadiel.
Držiak na fľaše
Vrecká v predných a zadných
dverách sú navrhnuté tak, aby sa do
nich zmestili fľaše.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Odkladací priestor na
dverách
Na lemovaní predných dverí sa
nachádzajú malé vrecká, napríklad
na mobilné telefóny.
Stropná konzola
Stlačením tlačidla otvoríte úložnú
schránku.
Do schránky môžete vložiť predmety
s maximálnou hmotnosťou 0,2 kg.

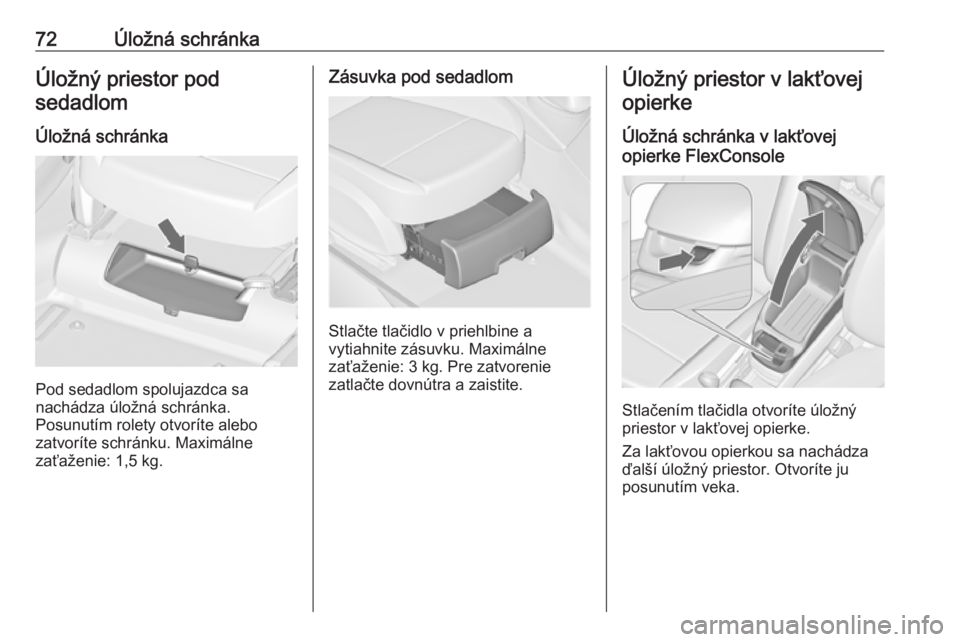

72Úložná schránkaÚložný priestor pod
sedadlom
Úložná schránka
Pod sedadlom spolujazdca sa
nachádza úložná schránka.
Posunutím rolety otvoríte alebo
zatvoríte schránku. Maximálne
zaťaženie: 1,5 kg.
Zásuvka pod sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.
Úložný priestor v lakťovej
opierke
Úložná schránka v lakťovej
opierke FlexConsole
Stlačením tlačidla otvoríte úložný
priestor v lakťovej opierke.
Za lakťovou opierkou sa nachádza
ďalší úložný priestor. Otvoríte ju
posunutím veka.

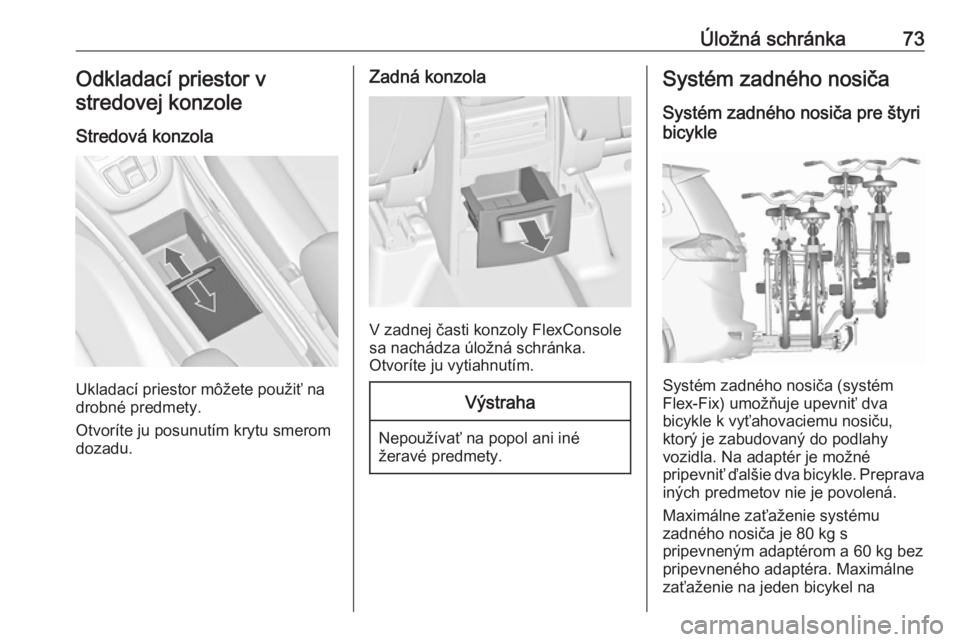

Úložná schránka73Odkladací priestor v
stredovej konzole
Stredová konzola
Ukladací priestor môžete použiť na
drobné predmety.
Otvoríte ju posunutím krytu smerom dozadu.
Zadná konzola
V zadnej časti konzoly FlexConsole
sa nachádza úložná schránka.
Otvoríte ju vytiahnutím.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Systém zadného nosiča
Systém zadného nosiča pre štyri
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť dva
bicykle k vyťahovaciemu nosiču,
ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ďalšie dva bicykle. Preprava
iných predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 80 kg s
pripevneným adaptérom a 60 kg bez
pripevneného adaptéra. Maximálne
zaťaženie na jeden bicykel na

74Úložná schránkasystéme zadného nosiča je 30 kg. To
umožňuje pripevňovať bicykle s
elektrickým pohonom na systém
zadného nosiča. Maximálne
zaťaženie na jeden bicykel na
adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém zadného nosiča sa musí
vsunúť do podlahy vozidla, ak sa
nepoužíva.
Na jazdných kolesách nesmú byť žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta strmý sklon alebo keď sa
prechádza cez rampu, obrubník
atď.
Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Poznámky
Zadné svetlá vozidla sa deaktivujú,
ak sú nainštalované zadné svetlá
systému zadného nosiča.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém zadného nosiča sa odpojí arýchlo sa vysunie von zo zadného
nárazníka.

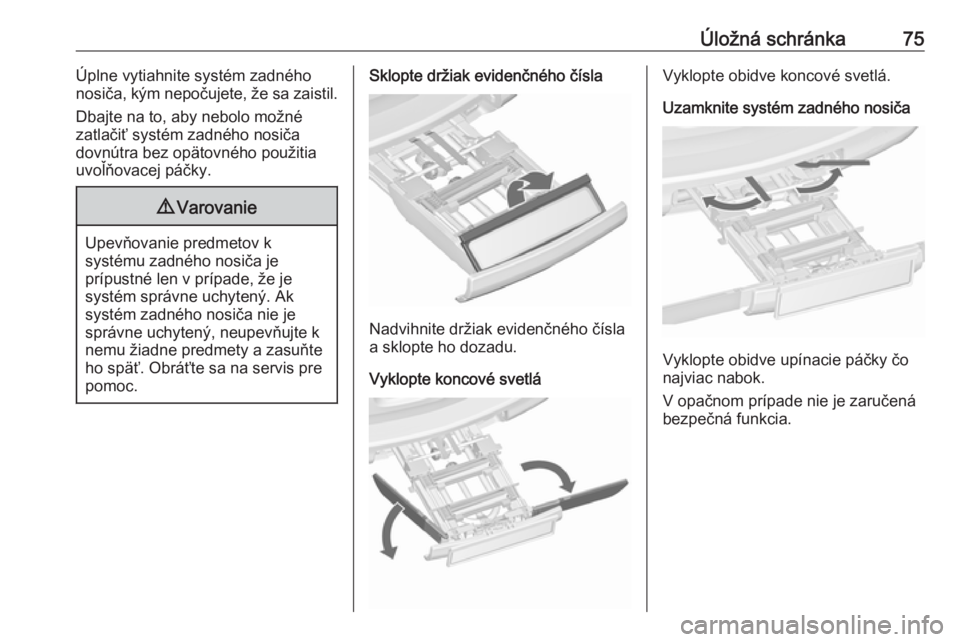

Úložná schránka75Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Sklopte držiak evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dozadu.
Vyklopte koncové svetlá
Vyklopte obidve koncové svetlá.
Uzamknite systém zadného nosiča
Vyklopte obidve upínacie páčky čo
najviac nabok.
V opačnom prípade nie je zaručená bezpečná funkcia.

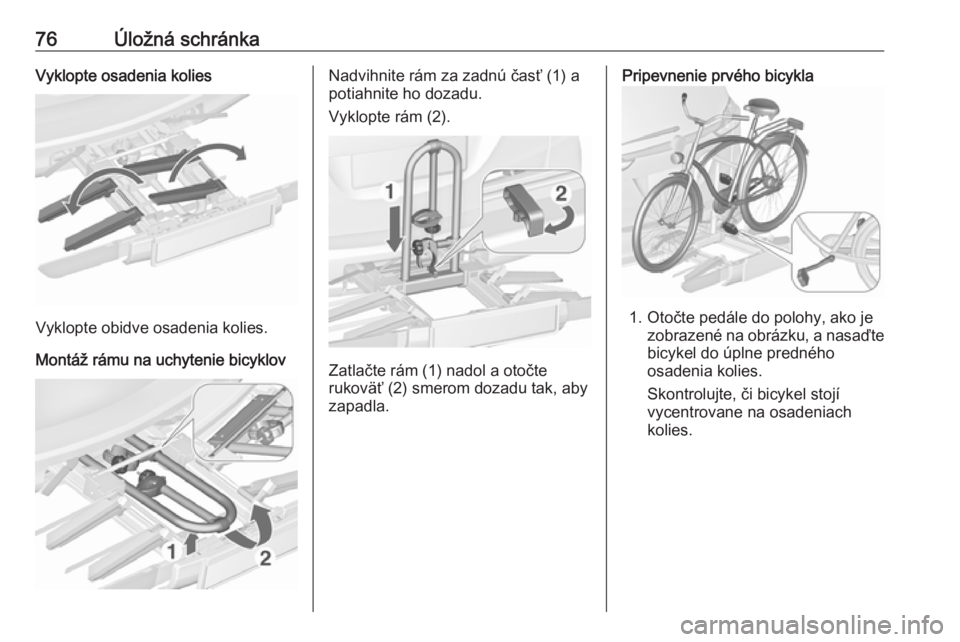

76Úložná schránkaVyklopte osadenia kolies
Vyklopte obidve osadenia kolies.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám (2).
Zatlačte rám (1) nadol a otočte
rukoväť (2) smerom dozadu tak, aby
zapadla.
Pripevnenie prvého bicykla
1. Otočte pedále do polohy, ako je zobrazené na obrázku, a nasaďte
bicykel do úplne predného
osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.

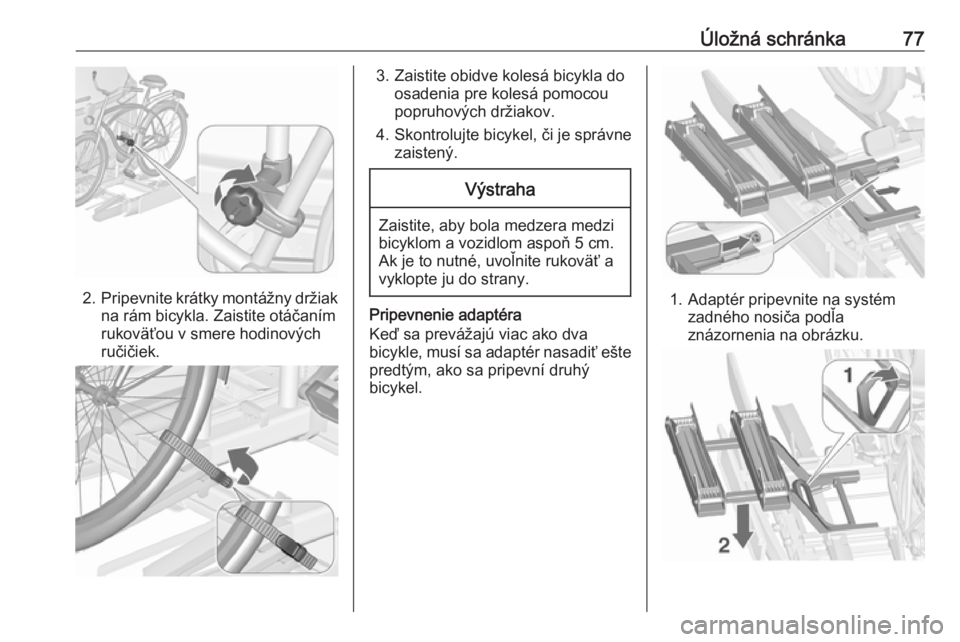

Úložná schránka77
2.Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie adaptéra
Keď sa prevážajú viac ako dva
bicykle, musí sa adaptér nasadiť ešte
predtým, ako sa pripevní druhý
bicykel.1. Adaptér pripevnite na systém zadného nosiča podľa
znázornenia na obrázku.

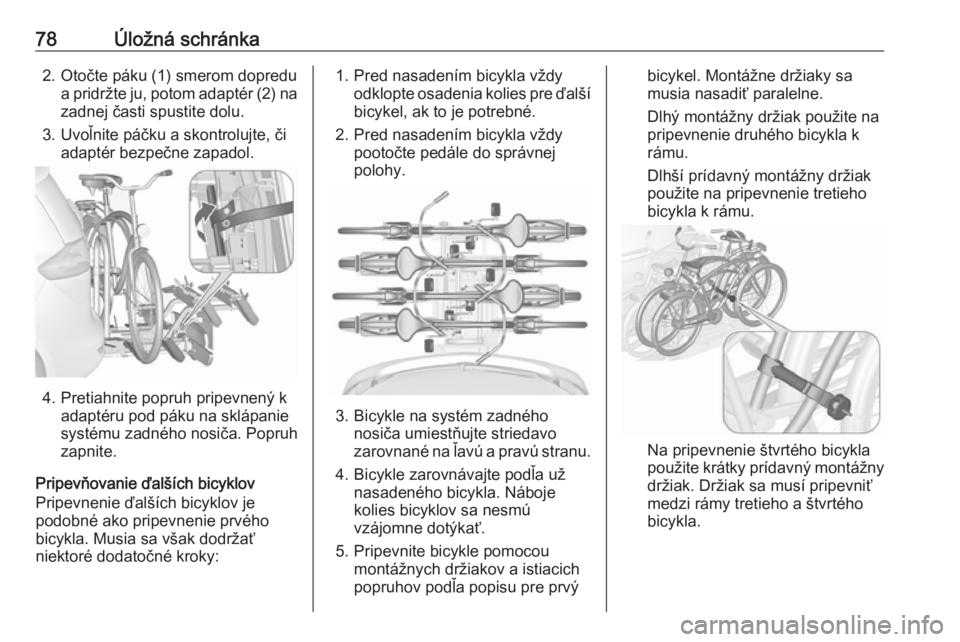

78Úložná schránka2. Otočte páku (1) smerom dopredua pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páčku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
systému zadného nosiča. Popruh
zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.
3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.
Dlhší prídavný montážny držiak
použite na pripevnenie tretieho
bicykla k rámu.
Na pripevnenie štvrtého bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy tretieho a štvrtého
bicykla.
