OPEL ZAFIRA C 2017.5 Používateľská príručka (in Slovak)

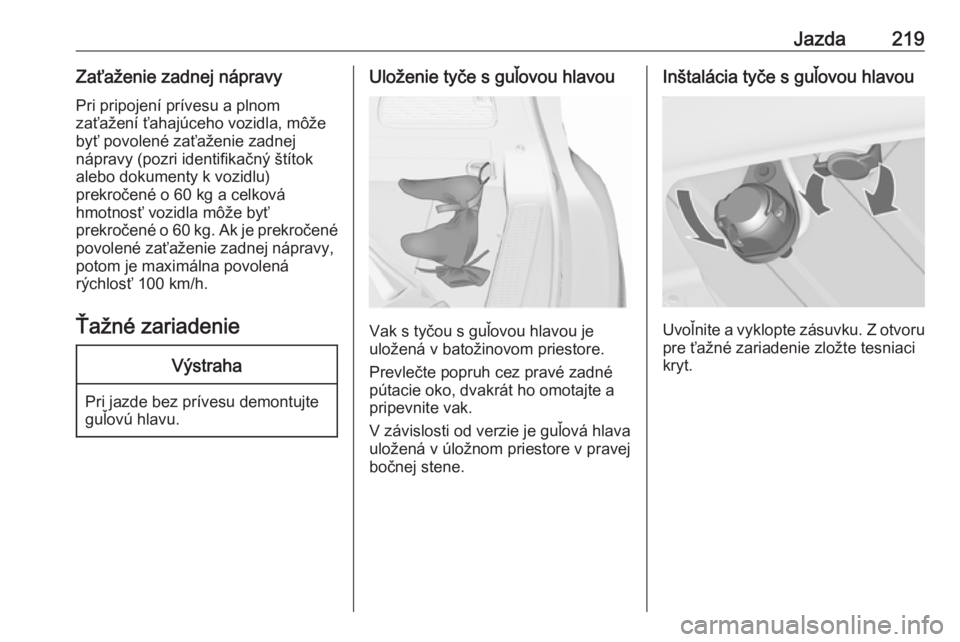

Jazda219Zaťaženie zadnej nápravyPri pripojení prívesu a plnom
zaťažení ťahajúceho vozidla, môže
byť povolené zaťaženie zadnej
nápravy (pozri identifikačný štítok
alebo dokumenty k vozidlu)
prekročené o 60 kg a celková
hmotnosť vozidla môže byť
prekročené o 60 kg. Ak je prekročené povolené zaťaženie zadnej nápravy,
potom je maximálna povolená
rýchlosť 100 km/h.
Ťažné zariadenieVýstraha
Pri jazde bez prívesu demontujte
guľovú hlavu.
Uloženie tyče s guľovou hlavou
Vak s tyčou s guľovou hlavou je
uložená v batožinovom priestore.
Prevlečte popruh cez pravé zadné
pútacie oko, dvakrát ho omotajte a pripevnite vak.
V závislosti od verzie je guľová hlava
uložená v úložnom priestore v pravej
bočnej stene.
Inštalácia tyče s guľovou hlavou
Uvoľnite a vyklopte zásuvku. Z otvoru
pre ťažné zariadenie zložte tesniaci
kryt.

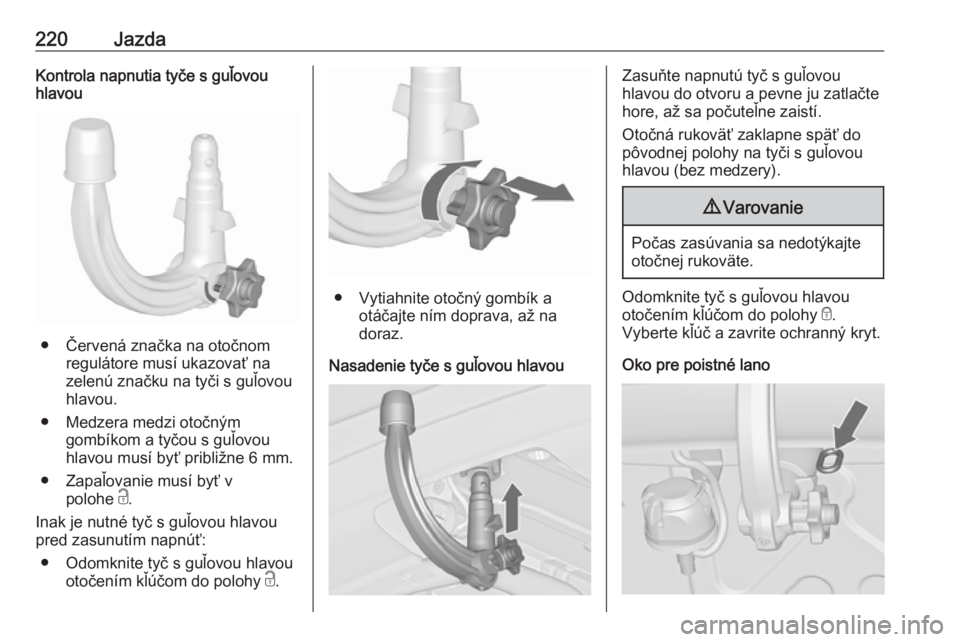

220JazdaKontrola napnutia tyče s guľovou
hlavou
● Červená značka na otočnom
regulátore musí ukazovať na
zelenú značku na tyči s guľovou
hlavou.
● Medzera medzi otočným gombíkom a tyčou s guľovou
hlavou musí byť približne 6 mm.
● Zapaľovanie musí byť v polohe c.
Inak je nutné tyč s guľovou hlavou
pred zasunutím napnúť:
● Odomknite tyč s guľovou hlavou otočením kľúčom do polohy c.
● Vytiahnite otočný gombík a
otáčajte ním doprava, až na
doraz.
Nasadenie tyče s guľovou hlavou
Zasuňte napnutú tyč s guľovou
hlavou do otvoru a pevne ju zatlačte
hore, až sa počuteľne zaistí.
Otočná rukoväť zaklapne späť do
pôvodnej polohy na tyči s guľovou
hlavou (bez medzery).9 Varovanie
Počas zasúvania sa nedotýkajte
otočnej rukoväte.
Odomknite tyč s guľovou hlavou
otočením kľúčom do polohy e.
Vyberte kľúč a zavrite ochranný kryt.
Oko pre poistné lano

Jazda221Pripevnite pojistné lano k oku.
Skontrolujte, že je tyč s guľovou
hlavou správne inštalovaná
● Zelená značka na otočnom regulátore musí ukazovať na
zelenú značku na tyči s guľovou
hlavou.
● Medzi otočnou rukoväťou a tyčou
s guľovou hlavou nesmie byť
žiadna medzera.
● Tyč s guľovou hlavou musí byť pevne zasunutá do otvoru.
● Tyč s guľovou hlavou sa musí zamknúť a potom je treba
vytiahnuť kľúč.9 Varovanie
Ťahanie karavanu/prívesu je
prípustné len v prípade, že je tyč s guľovou hlavou správne
nainštalovaná. Ak sa tyč s guľovou
hlavou nepripojí správne,
vyhľadajte pomoc v servise.
Demontáž tyče s guľovou hlavou
Ak chcete tyč s guľovou hlavou
odomknúť, otvorte ochranný kryt,
otočte kľúčom do polohy c.
Vytiahnite otočnú rukoväť a otáčajte
ju doprava, až na doraz. Vytiahnite
tyč s guľovou hlavou smerom dolu.
Zasuňte ochranný kryt do otvoru.
Odklopte zástrčku.
Asistent stability prívesu Ak zistí systém kolísavé pohyby,
výkon motora sa zníži a súprava
vozidlo/príves je selektívne brzdená,
pokiaľ kolísanie neprestane. Počas
práce systému držte volant čo
najpokojnejšie.
Asistent stability prívesu (TSA) je
funkciou systému elektronického
riadenia stability 3 176.

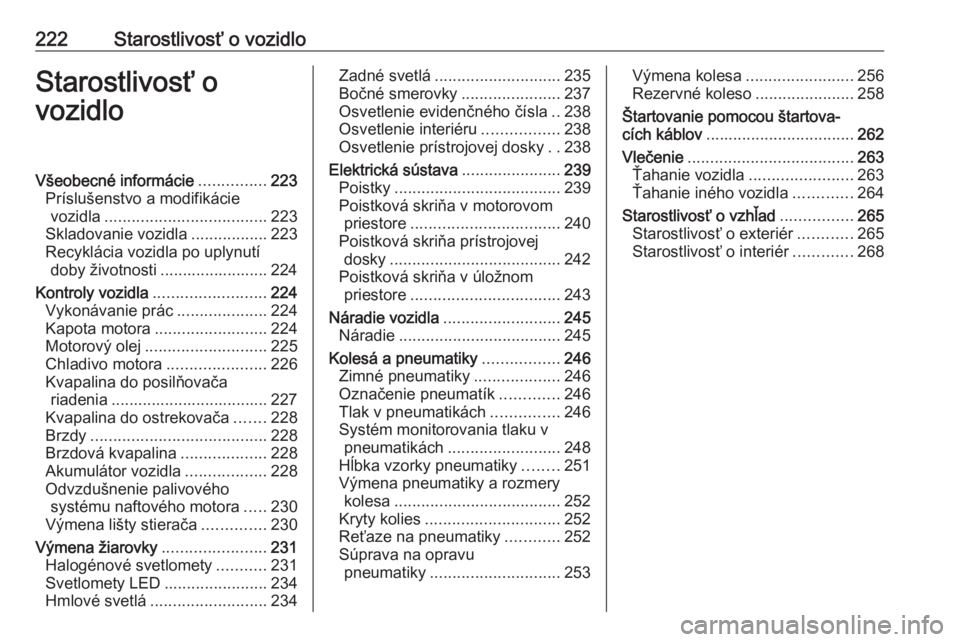

222Starostlivosť o vozidloStarostlivosť o
vozidloVšeobecné informácie ...............223
Príslušenstvo a modifikácie vozidla .................................... 223
Skladovanie vozidla .................223
Recyklácia vozidla po uplynutí doby životnosti ........................ 224
Kontroly vozidla ......................... 224
Vykonávanie prác ....................224
Kapota motora ......................... 224
Motorový olej ........................... 225
Chladivo motora ......................226
Kvapalina do posilňovača riadenia ................................... 227
Kvapalina do ostrekovača .......228
Brzdy ....................................... 228
Brzdová kvapalina ...................228
Akumulátor vozidla ..................228
Odvzdušnenie palivového systému naftového motora .....230
Výmena lišty stierača ..............230
Výmena žiarovky .......................231
Halogénové svetlomety ...........231
Svetlomety LED .......................234
Hmlové svetlá .......................... 234Zadné svetlá............................ 235
Bočné smerovky ......................237
Osvetlenie evidenčného čísla ..238
Osvetlenie interiéru .................238
Osvetlenie prístrojovej dosky ..238
Elektrická sústava ......................239
Poistky ..................................... 239
Poistková skriňa v motorovom priestore ................................. 240
Poistková skriňa prístrojovej dosky ...................................... 242
Poistková skriňa v úložnom priestore ................................. 243
Náradie vozidla .......................... 245
Náradie .................................... 245
Kolesá a pneumatiky .................246
Zimné pneumatiky ...................246
Označenie pneumatík .............246
Tlak v pneumatikách ...............246
Systém monitorovania tlaku v pneumatikách ......................... 248
Hĺbka vzorky pneumatiky ........251
Výmena pneumatiky a rozmery kolesa ..................................... 252
Kryty kolies .............................. 252
Reťaze na pneumatiky ............252
Súprava na opravu pneumatiky ............................. 253Výmena kolesa........................256
Rezervné koleso ......................258
Štartovanie pomocou štartova‐
cích káblov ................................. 262
Vlečenie ..................................... 263
Ťahanie vozidla .......................263
Ťahanie iného vozidla .............264
Starostlivosť o vzhľad ................265
Starostlivosť o exteriér ............265
Starostlivosť o interiér .............268

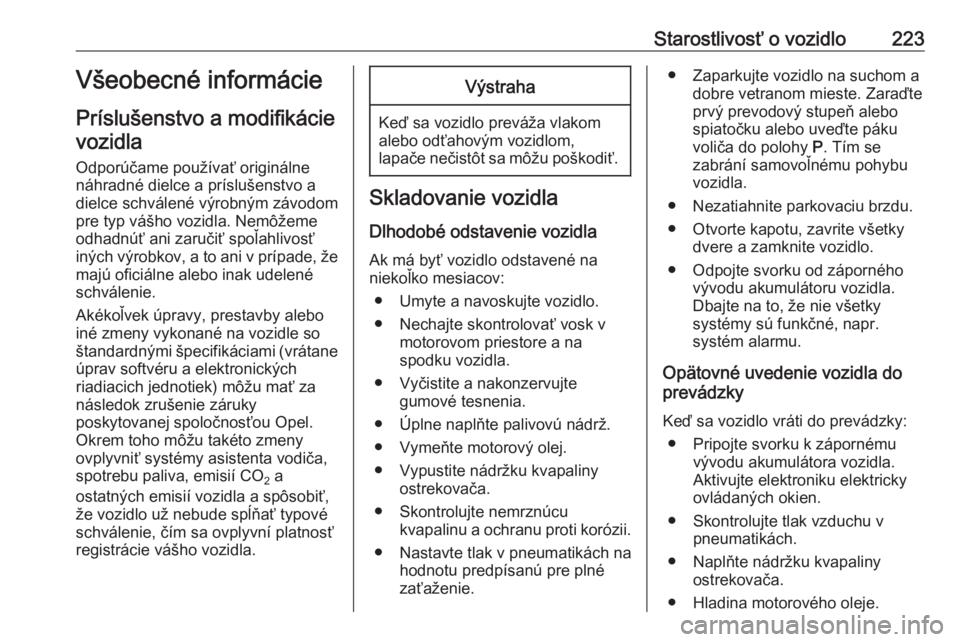

Starostlivosť o vozidlo223Všeobecné informácie
Príslušenstvo a modifikácie vozidla
Odporúčame používať originálne
náhradné dielce a príslušenstvo a
dielce schválené výrobným závodom
pre typ vášho vozidla. Nemôžeme
odhadnúť ani zaručiť spoľahlivosť
iných výrobkov, a to ani v prípade, že majú oficiálne alebo inak udelené
schválenie.
Akékoľvek úpravy, prestavby alebo
iné zmeny vykonané na vozidle so
štandardnými špecifikáciami (vrátane
úprav softvéru a elektronických
riadiacich jednotiek) môžu mať za
následok zrušenie záruky
poskytovanej spoločnosťou Opel.
Okrem toho môžu takéto zmeny
ovplyvniť systémy asistenta vodiča,
spotrebu paliva, emisií CO 2 a
ostatných emisií vozidla a spôsobiť, že vozidlo už nebude spĺňať typové
schválenie, čím sa ovplyvní platnosť
registrácie vášho vozidla.Výstraha
Keď sa vozidlo preváža vlakom
alebo odťahovým vozidlom,
lapače nečistôt sa môžu poškodiť.
Skladovanie vozidla
Dlhodobé odstavenie vozidla Ak má byť vozidlo odstavené na
niekoľko mesiacov:
● Umyte a navoskujte vozidlo.
● Nechajte skontrolovať vosk v motorovom priestore a na
spodku vozidla.
● Vyčistite a nakonzervujte gumové tesnenia.
● Úplne naplňte palivovú nádrž.
● Vymeňte motorový olej.
● Vypustite nádržku kvapaliny ostrekovača.
● Skontrolujte nemrznúcu kvapalinu a ochranu proti korózii.
● Nastavte tlak v pneumatikách na hodnotu predpísanú pre plné
zaťaženie.
● Zaparkujte vozidlo na suchom a dobre vetranom mieste. Zaraďte
prvý prevodový stupeň alebo
spiatočku alebo uveďte páku
voliča do polohy P. Tím se
zabrání samovoľnému pohybu
vozidla.
● Nezatiahnite parkovaciu brzdu.
● Otvorte kapotu, zavrite všetky dvere a zamknite vozidlo.
● Odpojte svorku od záporného vývodu akumulátoru vozidla.
Dbajte na to, že nie všetky
systémy sú funkčné, napr.
systém alarmu.
Opätovné uvedenie vozidla do
prevádzky
Keď sa vozidlo vráti do prevádzky: ● Pripojte svorku k zápornému vývodu akumulátora vozidla.Aktivujte elektroniku elektricky
ovládaných okien.
● Skontrolujte tlak vzduchu v pneumatikách.
● Naplňte nádržku kvapaliny ostrekovača.
● Hladina motorového oleje.

224Starostlivosť o vozidlo● Skontrolujte hladinu chladiacejkvapaliny.
● Keďže životnosť kvapaliny AdBlue je obmedzená na dva
roky, kvapalinu je potrebné
vymeniť, ak je príliš stará.
Vyhľadajte pomoc v servise.
● Ak je to nutné, namontujte EČV.
Recyklácia vozidla po uplynutí doby životnosti
Informácie o recyklačných centrách a
recyklácii vozidla po ukončení jeho
životnosti nájdete na našich
webových stránkach tam, kde je to
vyžadované právnymi predpismi.
Túto prácu zverte len
autorizovanému recyklačnému
stredisku.
Vozidlá poháňané plynom musia recyklovať servisné centrá
autorizované pre vozidlá s pohonom
na plyn.Kontroly vozidla
Vykonávanie prác9 Varovanie
Kontroly v motorovom priestore
vykonávajte len pri vypnutom
zapaľovaní.
Ventilátor chladiča môže začať
pracovať i pri vypnutom
zapaľovaní.
9 Nebezpečenstvo
Systém zapaľovania používa
extrémne vysoké napätie.
Nedotýkajte sa ho.
Kapota motora
Otvorenie
Zatiahnite za uvoľňovaciu páčku a
vráťte ju do pôvodnej polohy.

Starostlivosť o vozidlo225
Posuňte bezpečnostnú poistku
smerom doľava a otvorte kapotu
motora.
Vzpera drží kapotu motora
automaticky otvorenú.
Ak je pri zapnutej funkcii Autostop otvorená kapota, motor sa z
bezpečnostných dôvodov
automaticky reštartuje.
Zavretie Pred zatvorením kapoty zatlačte
podperu do držiaka.
Sklopte kapotu motora a z malej
výšky (20 – 25 cm) ju nechajte padnúť
do západky. Skontrolujte, či je kapota
zaistená.Výstraha
Netlačte kapotu do západky, aby
sa nevytvorili zárezy.
Motorový olej
Pravidelne kontrolujte hladinu
motorového oleja manuálne, aby ste
predišli poškodeniu motora. Uistite
sa, že používate olej predpísaných
parametrov. Odporúčané kvapaliny a
mazivá 3 270.
Maximálna spotreba motorového
oleja je 0,6 l na 1 000 km.
Kontrolu vykonávajte s vozidlom na
vodorovnom povrchu. Motor musí mať prevádzkovú teplotu a byť
vypnutý najmenej päť minút.
Vytiahnite mierku, dočista ju utrite,
zasuňte dovnútra až na doraz,
vytiahnite ju a odčítajte hladinu
motorového oleja.
Zasuňte mierku na doraz a otočte ju
o polovicu otáčky.
V závislosti od variantu motora sú
použité rozdielne mierky.

226Starostlivosť o vozidloAk hladina motorového oleja klesla ku
značke MIN, doplňte motorový olej.
Odporúčame použitie motorového
oleja rovnakej triedy aký bol použitý
pri poslednej výmene.
Hladina motorového oleja nesmie
prekročiť značku MAX na mierke.
Pri niektorých motoroch je na
doplnenie motorového oleja potrebný
lievik.
Lievik sa nachádza v úložnej
schránke na pravej strane
batožinového priestoru.
Lievik použite na doplnenie
motorového oleja do otvoru na
motorový olej.
Po doplnení dajte lievik do plastového vrecka a odložte ho do úložnej
schránky.
Výstraha
Nadbytočné množstvo
motorového oleja sa musí vypustiť
alebo vysať.
Objemy prevádzkových náplní
3 283.
Rovno nasaďte viečko a utiahnite ho.
Chladivo motora
Chladiaca kvapalina poskytuje
ochranu proti zamrznutiu približne do
-28 °C. V chladných oblastiach s veľmi nízkymi teplotami poskytuje
chladiaca kvapalina plnená vo výrobe ochranu proti zamrznutiu približne do
-37 °C.Výstraha
Používajte len schválenú nemrznúcu kvapalinu.
Chladiaca kvapalina a nemrznúca
kvapalina 3 270.
Hladina chladiacej kvapaliny
Výstraha
Príliš nízka hladina chladiacej
kvapaliny môže spôsobiť
poškodenie motora.

Starostlivosť o vozidlo227
Keď je chladiaci systém studený,
mala by byť chladiaca kvapalina nad
značkou. Ak je hladina nízka, doplňte.
9 Varovanie
Pred otvorením viečka nechajte
vychladnúť motor. Opatrne otvorte viečko, pričom pomaly uvoľňujte
pretlak.
Na doplnenie použite zmes
koncentrátu chladiacej kvapaliny a
vody z vodovodu v pomere 1:1. Ak nemáte k dispozícii koncentrovanú
chladiacu kvapalinu, použite čistú
vodu z vodovodu. Pevne namontujte
viečko.
Motor B16DTH: Po naštartovaní
motora nastavte kúrenie na najvyššiu
teplotu a rýchlosť ventilátora aspoň
na prvú úroveň na dobu približne päť
minút. Týmto zaistíte, že vzduch z
chladiaceho systému unikne.
Nechajte skontrolovať koncentráciu chladiacej kvapaliny a odstrániť
príčinu úniku chladiacej kvapaliny v
servise.
Kvapalina do posilňovača
riadeniaVýstraha
Už extrémne malé množstvá
kontaminácie môžu spôsobiť
poškodenie systému riadenia a
jeho nesprávnu funkciu. Zabráňte
znečisteniu vnútornej strany
uzáveru/mierky nádržky na
kvapalinu a vniknutiu nečistôt do
nádržky.
Kvapalina do posilňovača riadenia sa
za normálnych okolností nemusí
kontrolovať. Ak sa ozve neobviklý
hluk počas riadenia alebo posilňovač
riadenia zareaguje nesprávnym
spôsobom, obráťte sa na servis pre
pomoc.

228Starostlivosť o vozidloKvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom schváleného
prostriedku na umývanie okien, ktorý
obsahuje nemrznúcu kvapalinu.
Výstraha
Iba kvapalina ostrekovača s dostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu teploty.
Brzdy
V prípade minimálnej hrúbky zaznie
počas brzdenia piskľavý zvuk.
Je možné pokračovať v jazde, ale
nechajte brzdové obloženie čo
najskôr vymeniť.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne
intenzívne počas prvých niekoľko
ciest.
Brzdová kvapalina9 Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Vyvarujte sa kontaktu s očami, pokožkou, tkaninami a
lakovanými povrchmi.
Brzdová kvapalina musí byť medzi
značkami MIN a MAX .
Ak je hladina kvapaliny pod úrovňou
MIN , vyhľadajte pomoc v servise.
Brzdová a spojková kvapalina
3 270.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbový
za predpokladu, že charakter jazdy
umožní dostatočné nabitie
akumulátora. Jazda na krátke
vzdialenosti a časté štartovania môžu vybiť akumulátor. Nepoužívajte
elektrospotrebiče, ktoré
nepotrebujete.
