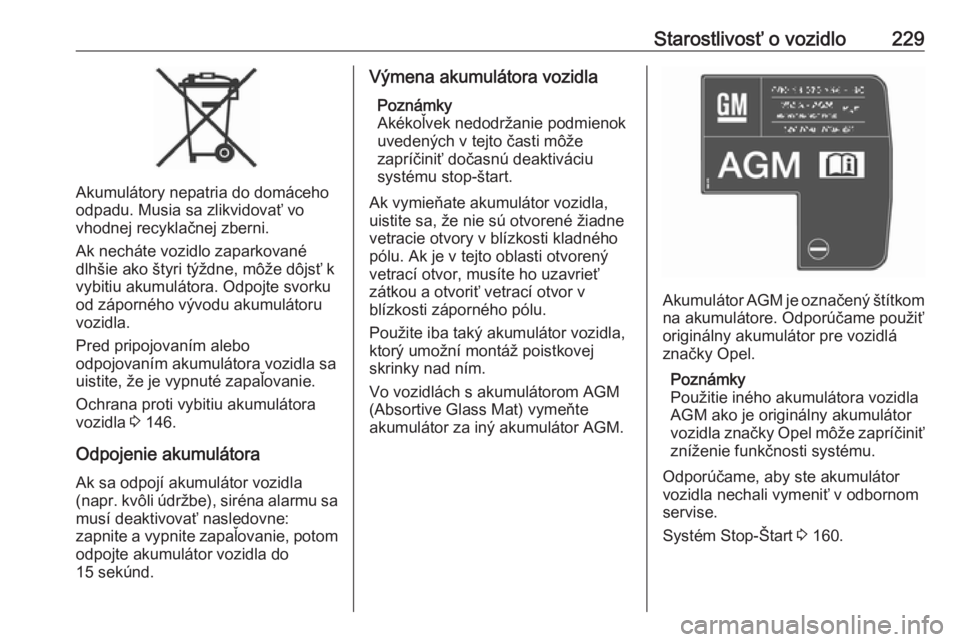

Starostlivosť o vozidlo229
Akumulátory nepatria do domáceho
odpadu. Musia sa zlikvidovať vo
vhodnej recyklačnej zberni.
Ak necháte vozidlo zaparkované
dlhšie ako štyri týždne, môže dôjsť k
vybitiu akumulátora. Odpojte svorku
od záporného vývodu akumulátoru
vozidla.
Pred pripojovaním alebo
odpojovaním akumulátora vozidla sa
uistite, že je vypnuté zapaľovanie.
Ochrana proti vybitiu akumulátora
vozidla 3 146.
Odpojenie akumulátora Ak sa odpojí akumulátor vozidla
(napr. kvôli údržbe), siréna alarmu sa
musí deaktivovať nasledovne:
zapnite a vypnite zapaľovanie, potom
odpojte akumulátor vozidla do
15 sekúnd.
Výmena akumulátora vozidla
Poznámky
Akékoľvek nedodržanie podmienok uvedených v tejto časti môže
zapríčiniť dočasnú deaktiváciu
systému stop-štart.
Ak vymieňate akumulátor vozidla, uistite sa, že nie sú otvorené žiadne
vetracie otvory v blízkosti kladného
pólu. Ak je v tejto oblasti otvorený
vetrací otvor, musíte ho uzavrieť
zátkou a otvoriť vetrací otvor v
blízkosti záporného pólu.
Použite iba taký akumulátor vozidla, ktorý umožní montáž poistkovej
skrinky nad ním.
Vo vozidlách s akumulátorom AGM
(Absortive Glass Mat) vymeňte
akumulátor za iný akumulátor AGM.
Akumulátor AGM je označený štítkom
na akumulátore. Odporúčame použiť
originálny akumulátor pre vozidlá
značky Opel.
Poznámky
Použitie iného akumulátora vozidla
AGM ako je originálny akumulátor
vozidla značky Opel môže zapríčiniť zníženie funkčnosti systému.
Odporúčame, aby ste akumulátor
vozidla nechali vymeniť v odbornom
servise.
Systém Stop-Štart 3 160.

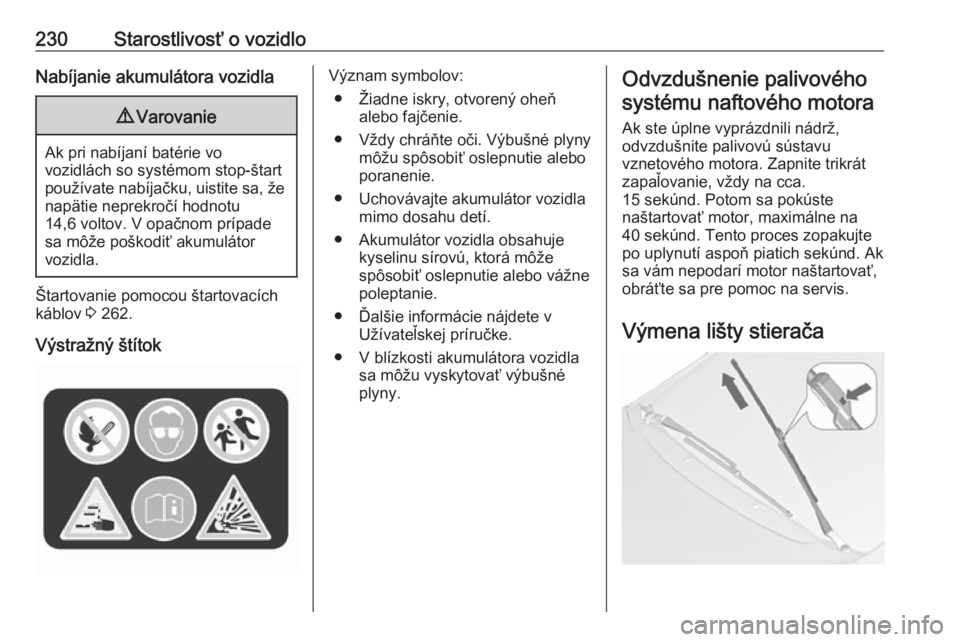

230Starostlivosť o vozidloNabíjanie akumulátora vozidla9Varovanie
Ak pri nabíjaní batérie vo
vozidlách so systémom stop-štart
používate nabíjačku, uistite sa, že napätie neprekročí hodnotu
14,6 voltov. V opačnom prípade
sa môže poškodiť akumulátor
vozidla.
Štartovanie pomocou štartovacích
káblov 3 262.
Výstražný štítok
Význam symbolov: ● Žiadne iskry, otvorený oheň alebo fajčenie.
● Vždy chráňte oči. Výbušné plyny môžu spôsobiť oslepnutie alebo
poranenie.
● Uchovávajte akumulátor vozidla mimo dosahu detí.
● Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
● Ďalšie informácie nájdete v Užívateľskej príručke.
● V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné
plyny.Odvzdušnenie palivového
systému naftového motora
Ak ste úplne vyprázdnili nádrž,
odvzdušnite palivovú sústavu
vznetového motora. Zapnite trikrát zapaľovanie, vždy na cca.
15 sekúnd. Potom sa pokúste
naštartovať motor, maximálne na
40 sekúnd. Tento proces zopakujte
po uplynutí aspoň piatich sekúnd. Ak
sa vám nepodarí motor naštartovať,
obráťte sa pre pomoc na servis.
Výmena lišty stierača

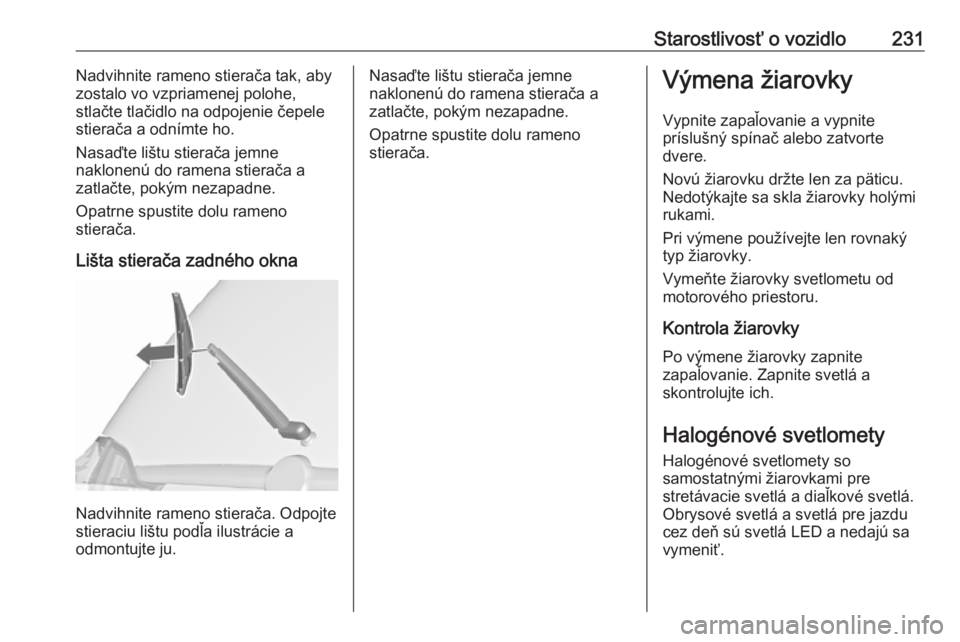

Starostlivosť o vozidlo231Nadvihnite rameno stierača tak, aby
zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Lišta stierača zadného okna
Nadvihnite rameno stierača. Odpojte
stieraciu lištu podľa ilustrácie a
odmontujte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlometyHalogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá. Obrysové svetlá a svetlá pre jazdu
cez deň sú svetlá LED a nedajú sa
vymeniť.

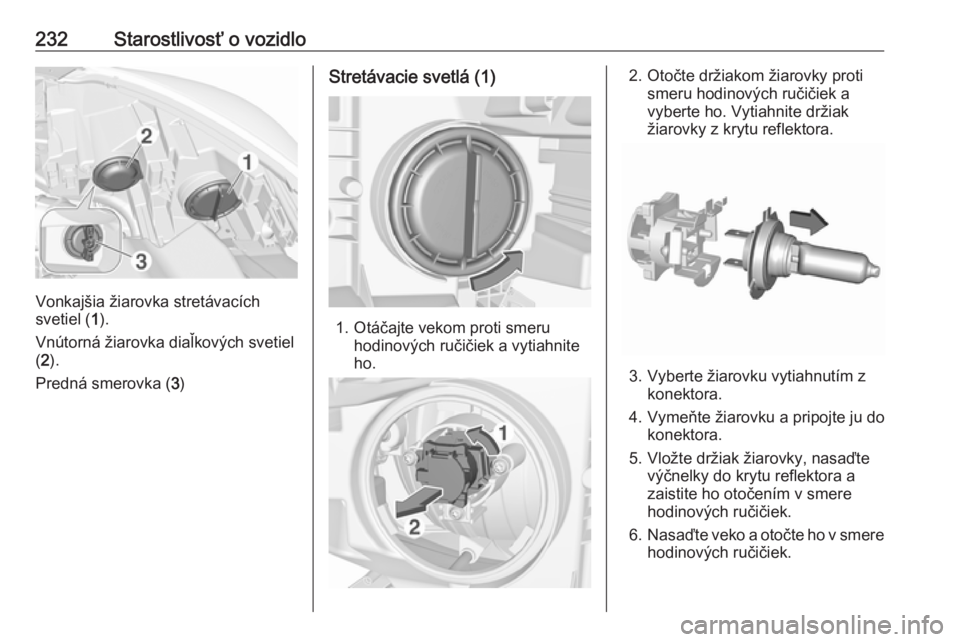

232Starostlivosť o vozidlo
Vonkajšia žiarovka stretávacích
svetiel ( 1).
Vnútorná žiarovka diaľkových svetiel
( 2 ).
Predná smerovka ( 3)
Stretávacie svetlá (1)
1. Otáčajte vekom proti smeru
hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite držiak
žiarovky z krytu reflektora.
3. Vyberte žiarovku vytiahnutím z konektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte držiak žiarovky, nasaďte výčnelky do krytu reflektora a
zaistite ho otočením v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

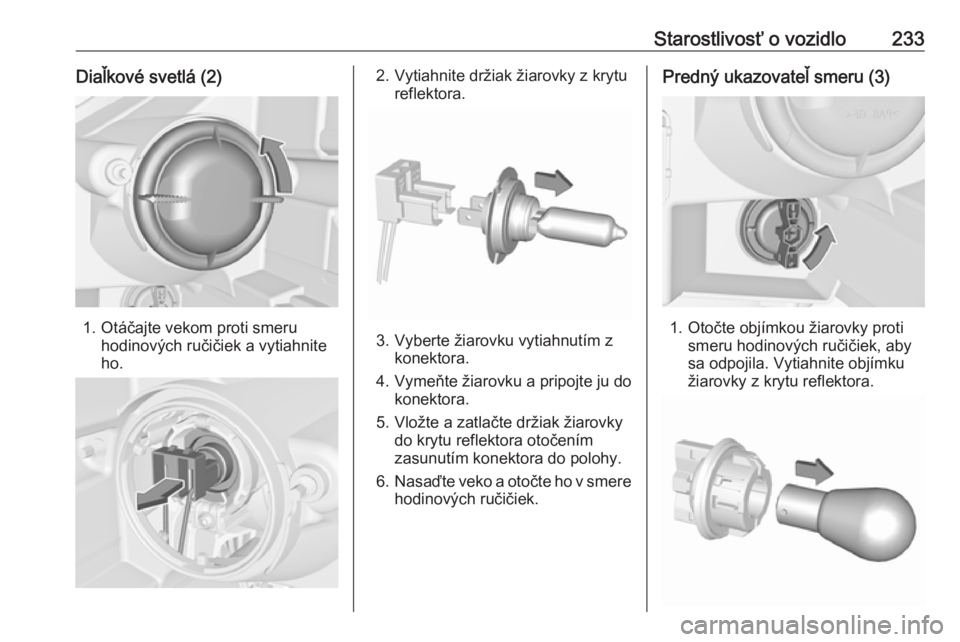

Starostlivosť o vozidlo233Diaľkové svetlá (2)
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Vytiahnite držiak žiarovky z krytu reflektora.
3. Vyberte žiarovku vytiahnutím zkonektora.
4. Vymeňte žiarovku a pripojte ju do konektora.
5. Vložte a zatlačte držiak žiarovky do krytu reflektora otočením
zasunutím konektora do polohy.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru (3)
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z krytu reflektora.

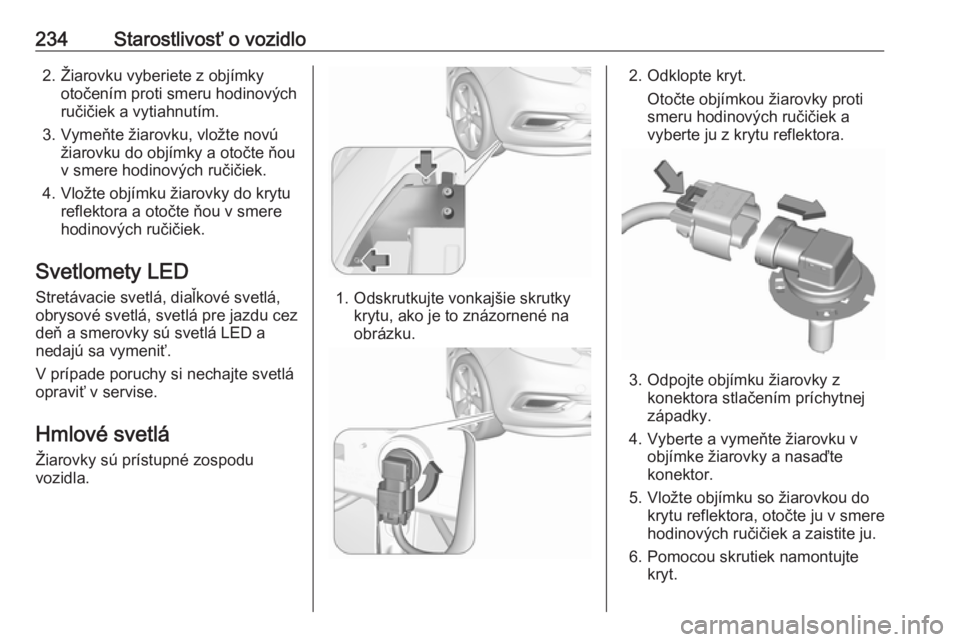

234Starostlivosť o vozidlo2. Žiarovku vyberiete z objímkyotočením proti smeru hodinových
ručičiek a vytiahnutím.
3. Vymeňte žiarovku, vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku žiarovky do krytu reflektora a otočte ňou v smere
hodinových ručičiek.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerovky sú svetlá LED a
nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Hmlové svetlá
Žiarovky sú prístupné zospodu
vozidla.
1. Odskrutkujte vonkajšie skrutky krytu, ako je to znázornené na
obrázku.
2. Odklopte kryt.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek a vyberte ju z krytu reflektora.
3. Odpojte objímku žiarovky z konektora stlačením príchytnej
západky.
4. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
5. Vložte objímku so žiarovkou do krytu reflektora, otočte ju v smere
hodinových ručičiek a zaistite ju.
6. Pomocou skrutiek namontujte kryt.

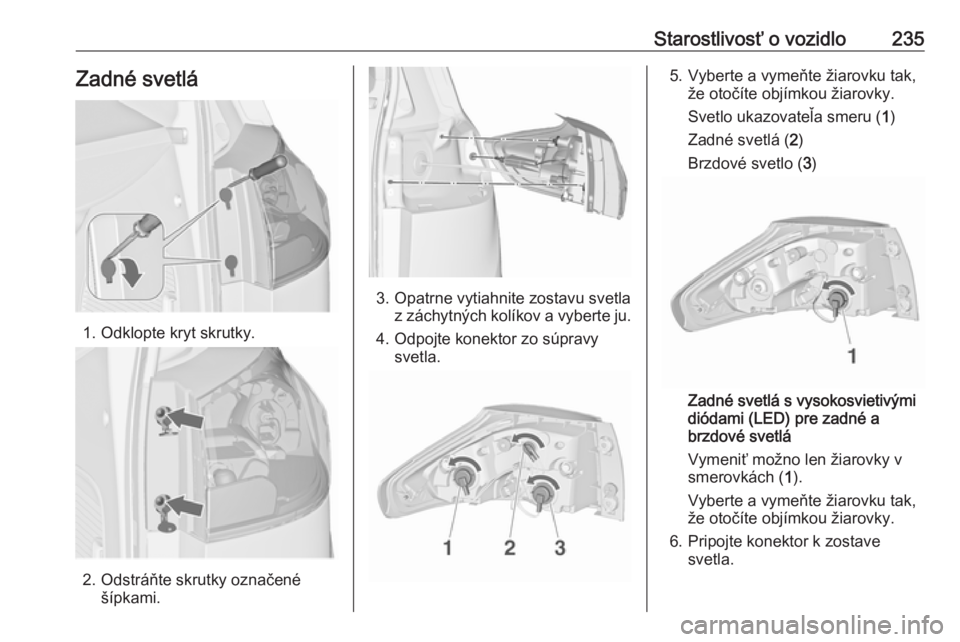

Starostlivosť o vozidlo235Zadné svetlá
1. Odklopte kryt skrutky.
2. Odstráňte skrutky označenéšípkami.
3. Opatrne vytiahnite zostavu svetlaz záchytných kolíkov a vyberte ju.
4. Odpojte konektor zo súpravy svetla.
5. Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
Svetlo ukazovateľa smeru ( 1)
Zadné svetlá ( 2)
Brzdové svetlo ( 3)
Zadné svetlá s vysokosvietivými
diódami (LED) pre zadné a
brzdové svetlá
Vymeniť možno len žiarovky v
smerovkách ( 1).
Vyberte a vymeňte žiarovku tak, že otočíte objímkou žiarovky.
6. Pripojte konektor k zostave svetla.

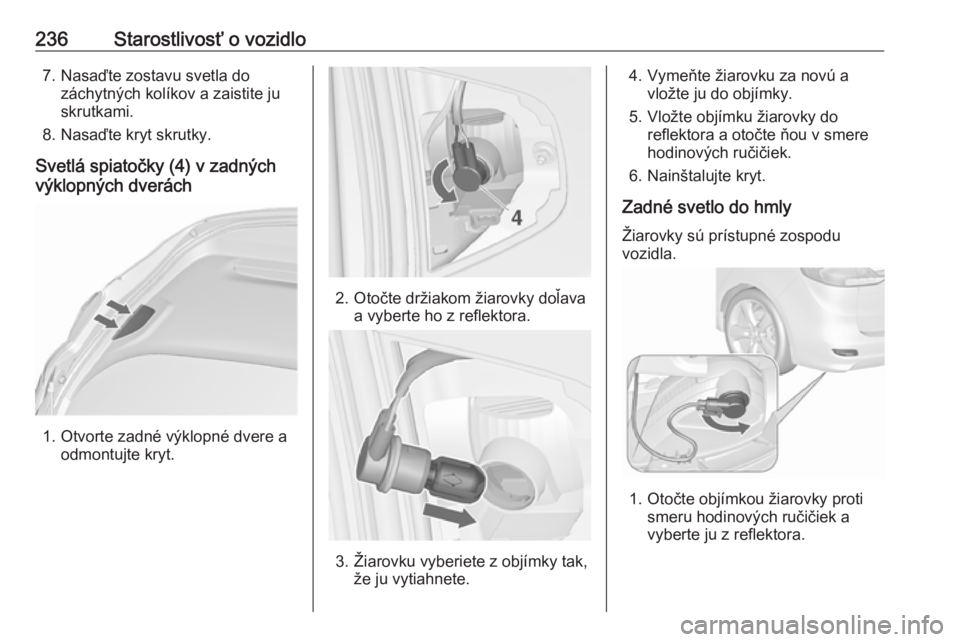

236Starostlivosť o vozidlo7. Nasaďte zostavu svetla dozáchytných kolíkov a zaistite ju
skrutkami.
8. Nasaďte kryt skrutky.
Svetlá spiatočky (4) v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.
2. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
3. Žiarovku vyberiete z objímky tak,že ju vytiahnete.
4. Vymeňte žiarovku za novú avložte ju do objímky.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nainštalujte kryt.
Zadné svetlo do hmly
Žiarovky sú prístupné zospodu
vozidla.
1. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ju z reflektora.

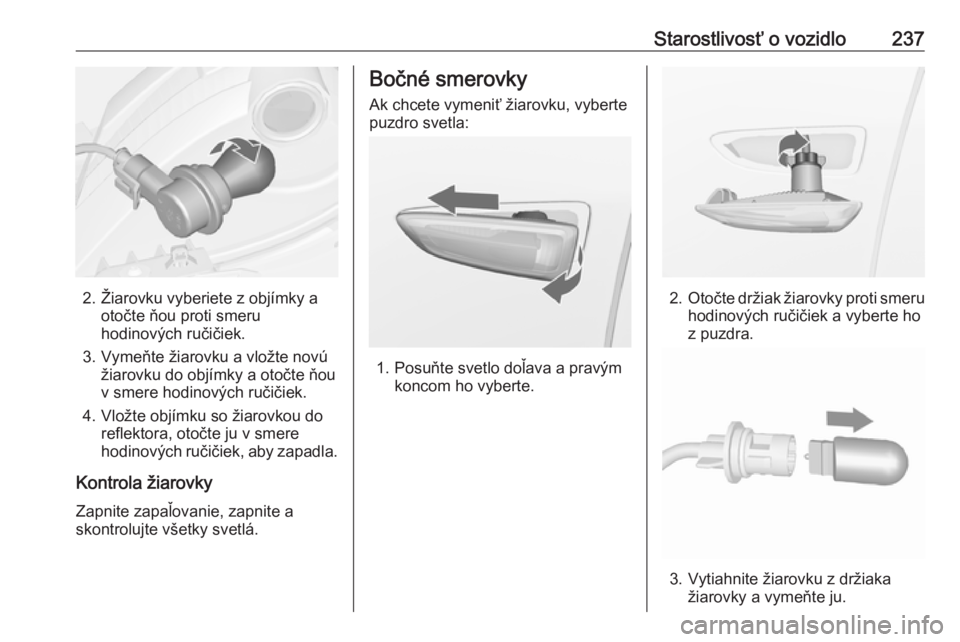

Starostlivosť o vozidlo237
2. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
3. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
4. Vložte objímku so žiarovkou do reflektora, otočte ju v smere
hodinových ručičiek, aby zapadla.
Kontrola žiarovky Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

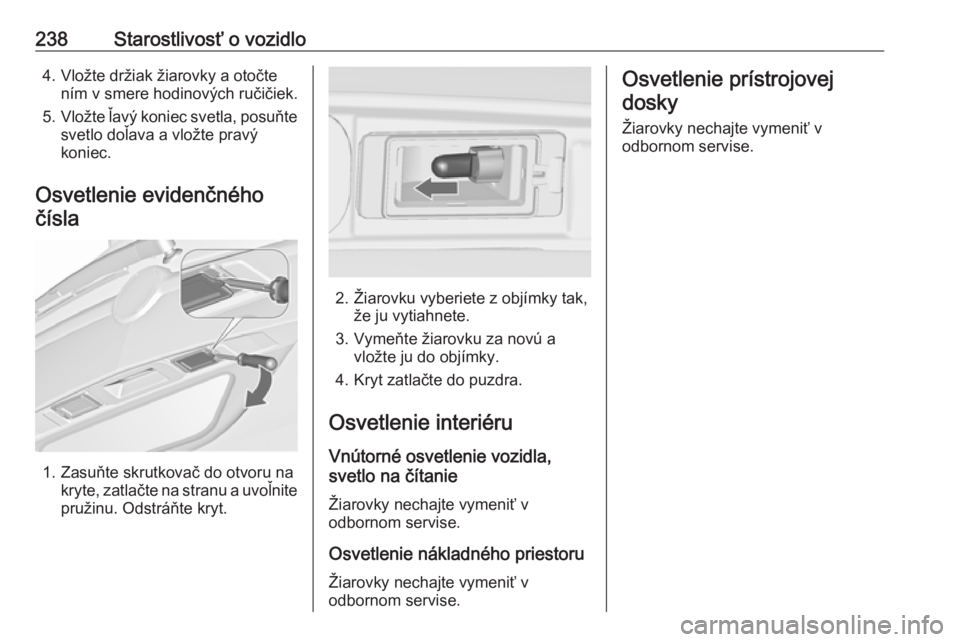

238Starostlivosť o vozidlo4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu. Odstráňte kryt.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Kryt zatlačte do puzdra.
Osvetlenie interiéru
Vnútorné osvetlenie vozidla,
svetlo na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.
