OPEL ZAFIRA C 2017.5 Priručnik za vlasnika (in Croatian)

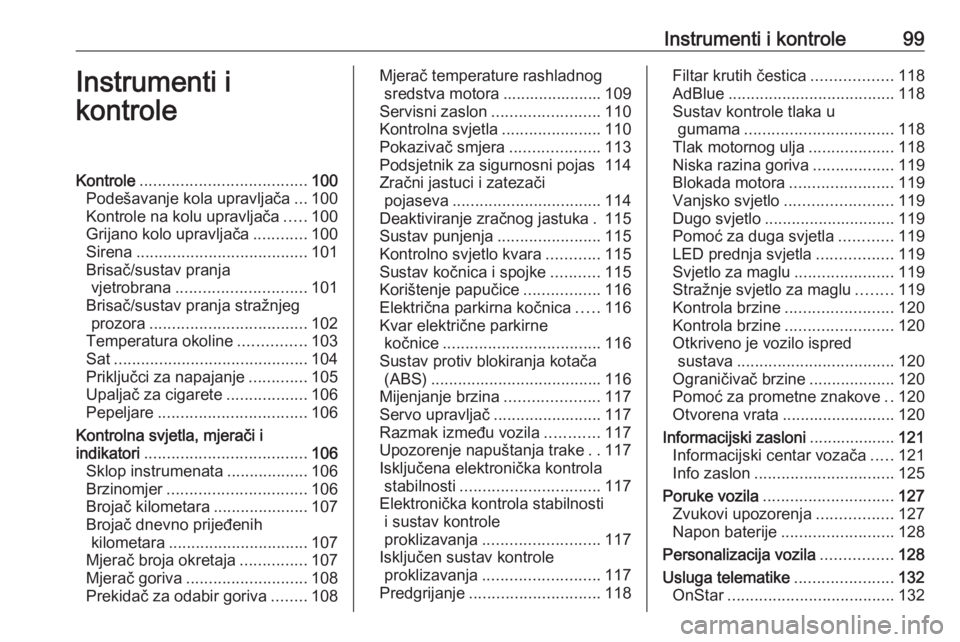

Instrumenti i kontrole99Instrumenti i
kontroleKontrole ..................................... 100
Podešavanje kola upravljača ...100
Kontrole na kolu upravljača .....100
Grijano kolo upravljača ............100
Sirena ...................................... 101
Brisač/sustav pranja vjetrobrana ............................. 101
Brisač/sustav pranja stražnjeg prozora ................................... 102
Temperatura okoline ...............103
Sat ........................................... 104
Priključci za napajanje .............105
Upaljač za cigarete ..................106
Pepeljare ................................. 106
Kontrolna svjetla, mjerači i
indikatori .................................... 106
Sklop instrumenata ..................106
Brzinomjer ............................... 106
Brojač kilometara .....................107
Brojač dnevno prijeđenih kilometara ............................... 107
Mjerač broja okretaja ...............107
Mjerač goriva ........................... 108
Prekidač za odabir goriva ........108Mjerač temperature rashladnog
sredstva motora ...................... 109
Servisni zaslon ........................ 110
Kontrolna svjetla ......................110
Pokazivač smjera ....................113
Podsjetnik za sigurnosni pojas 114
Zračni jastuci i zatezači pojaseva ................................. 114
Deaktiviranje zračnog jastuka . 115
Sustav punjenja .......................115
Kontrolno svjetlo kvara ............115
Sustav kočnica i spojke ...........115
Korištenje papučice .................116
Električna parkirna kočnica .....116
Kvar električne parkirne kočnice ................................... 116
Sustav protiv blokiranja kotača (ABS) ...................................... 116
Mijenjanje brzina .....................117
Servo upravljač ........................117
Razmak između vozila ............117
Upozorenje napuštanja trake ..117
Isključena elektronička kontrola stabilnosti ............................... 117
Elektronička kontrola stabilnosti i sustav kontrole
proklizavanja .......................... 117
Isključen sustav kontrole proklizavanja .......................... 117
Predgrijanje ............................. 118Filtar krutih čestica ..................118
AdBlue ..................................... 118
Sustav kontrole tlaka u gumama ................................. 118
Tlak motornog ulja ...................118
Niska razina goriva ..................119
Blokada motora .......................119
Vanjsko svjetlo ........................ 119
Dugo svjetlo ............................. 119
Pomoć za duga svjetla ............119
LED prednja svjetla .................119
Svjetlo za maglu ......................119
Stražnje svjetlo za maglu ........119
Kontrola brzine ........................ 120
Kontrola brzine ........................ 120
Otkriveno je vozilo ispred sustava ................................... 120
Ograničivač brzine ...................120
Pomoć za prometne znakove ..120
Otvorena vrata ......................... 120
Informacijski zasloni ...................121
Informacijski centar vozača .....121
Info zaslon ............................... 125
Poruke vozila ............................. 127
Zvukovi upozorenja .................127
Napon baterije ......................... 128
Personalizacija vozila ................128
Usluga telematike ......................132
OnStar ..................................... 132

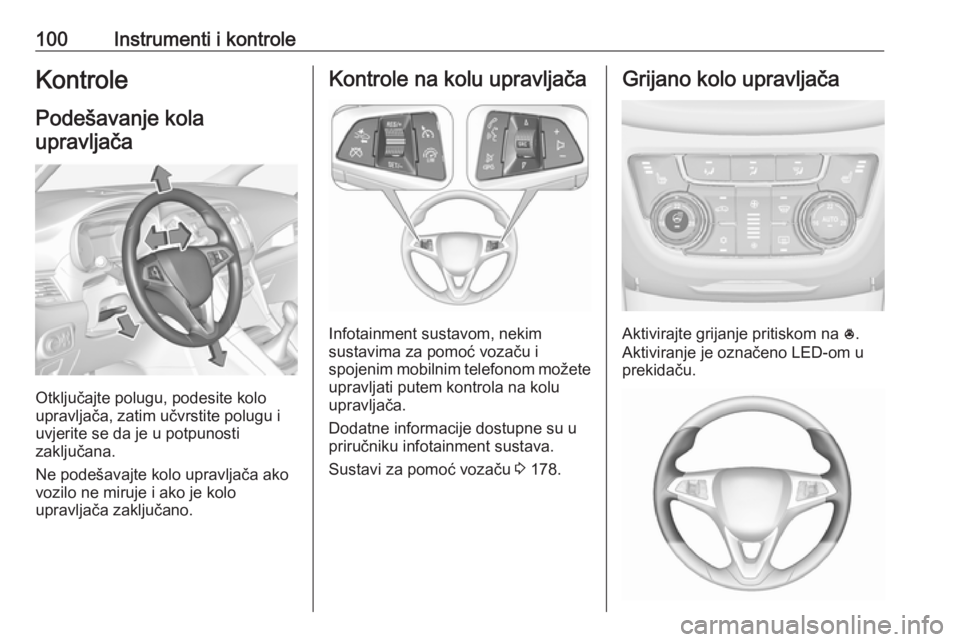

100Instrumenti i kontroleKontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 178.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.

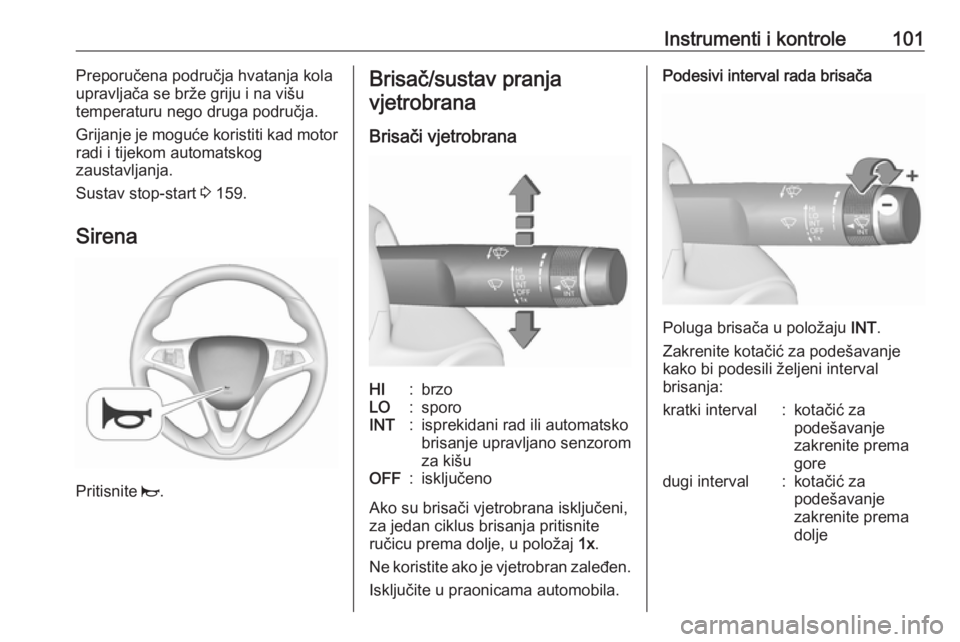

Instrumenti i kontrole101Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 159.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
dolje

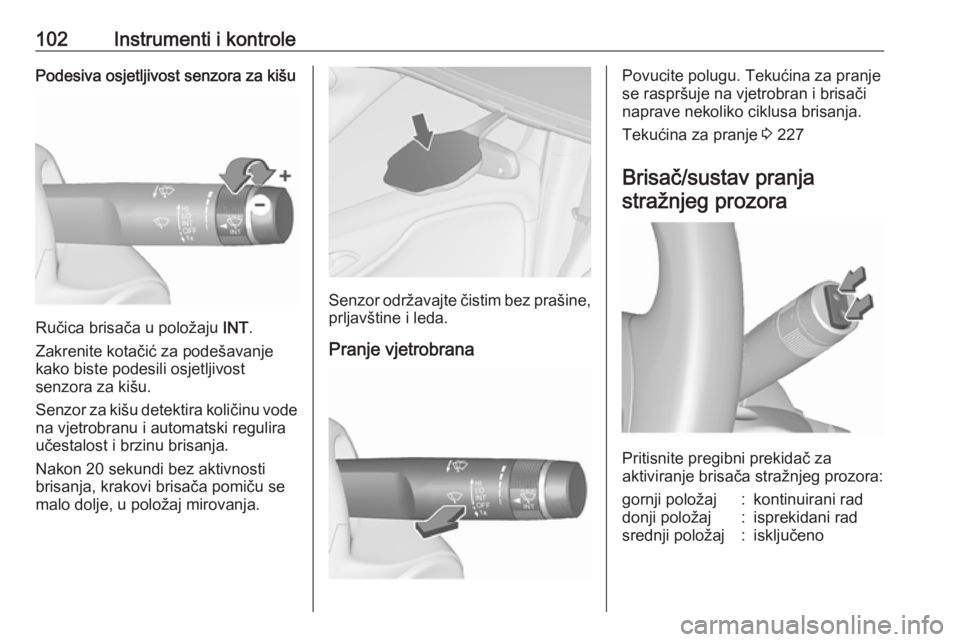

102Instrumenti i kontrolePodesiva osjetljivost senzora za kišu
Ručica brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako biste podesili osjetljivost
senzora za kišu.
Senzor za kišu detektira količinu vode
na vjetrobranu i automatski regulira
učestalost i brzinu brisanja.
Nakon 20 sekundi bez aktivnosti
brisanja, krakovi brisača pomiču se
malo dolje, u položaj mirovanja.
Senzor održavajte čistim bez prašine, prljavštine i leda.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 227
Brisač/sustav pranja stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno

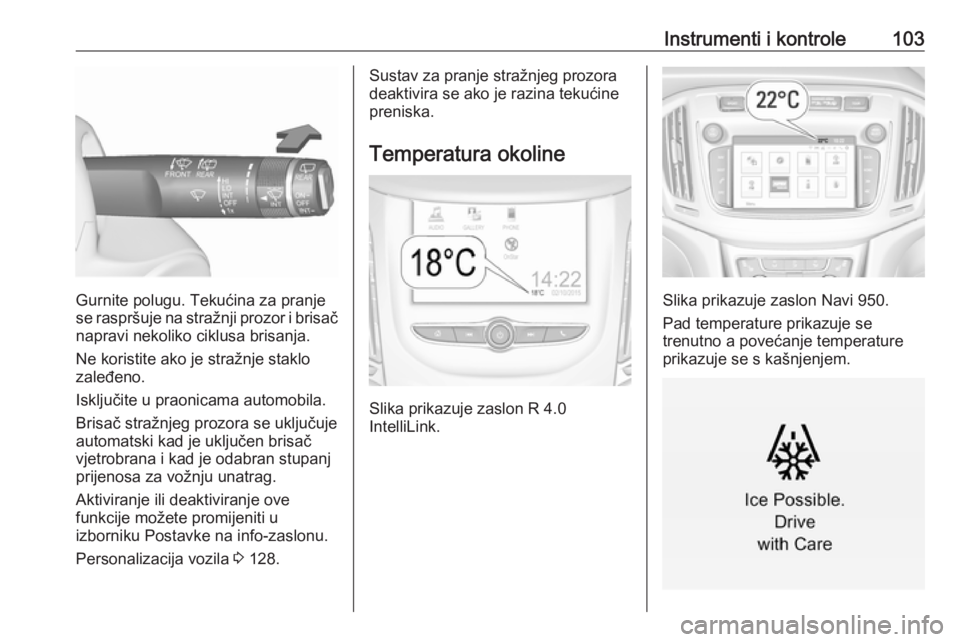

Instrumenti i kontrole103
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnje staklo zaleđeno.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 128.
Sustav za pranje stražnjeg prozora
deaktivira se ako je razina tekućine
preniska.
Temperatura okoline
Slika prikazuje zaslon R 4.0
IntelliLink.
Slika prikazuje zaslon Navi 950.
Pad temperature prikazuje se
trenutno a povećanje temperature
prikazuje se s kašnjenjem.

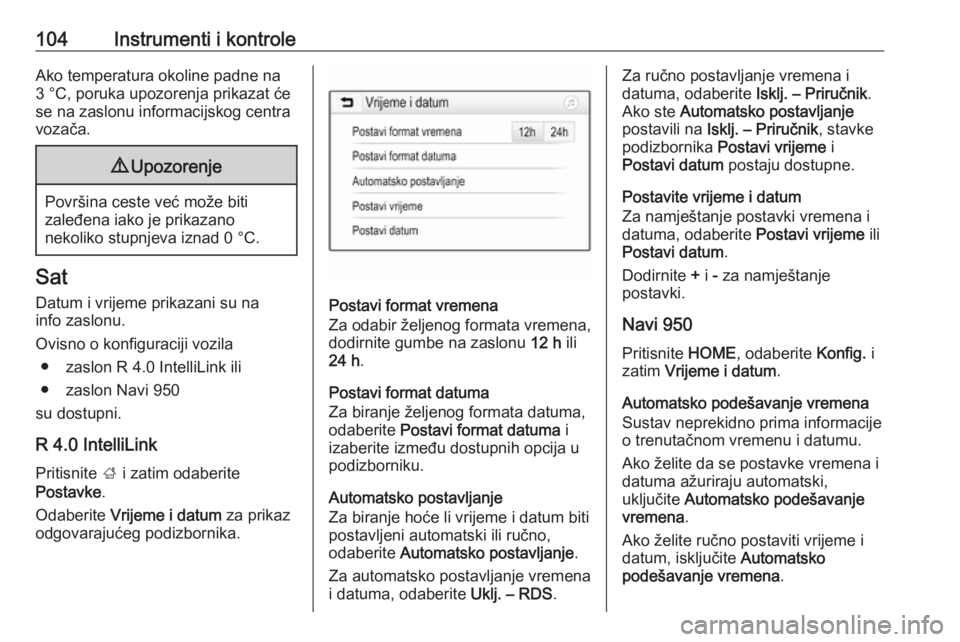

104Instrumenti i kontroleAko temperatura okoline padne na3 °C, poruka upozorenja prikazat će
se na zaslonu informacijskog centra
vozača.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme prikazani su na
info zaslonu.
Ovisno o konfiguraciji vozila ● zaslon R 4.0 IntelliLink ili
● zaslon Navi 950
su dostupni.
R 4.0 IntelliLink Pritisnite ; i zatim odaberite
Postavke .
Odaberite Vrijeme i datum za prikaz
odgovarajućeg podizbornika.
Postavi format vremena
Za odabir željenog formata vremena,
dodirnite gumbe na zaslonu 12 h ili
24 h .
Postavi format datuma
Za biranje željenog formata datuma,
odaberite Postavi format datuma i
izaberite između dostupnih opcija u
podizborniku.
Automatsko postavljanje
Za biranje hoće li vrijeme i datum biti
postavljeni automatski ili ručno,
odaberite Automatsko postavljanje .
Za automatsko postavljanje vremena
i datuma, odaberite Uklj. – RDS.
Za ručno postavljanje vremena i
datuma, odaberite Isklj. – Priručnik.
Ako ste Automatsko postavljanje
postavili na Isklj. – Priručnik , stavke
podizbornika Postavi vrijeme i
Postavi datum postaju dostupne.
Postavite vrijeme i datum
Za namještanje postavki vremena i
datuma, odaberite Postavi vrijeme ili
Postavi datum .
Dodirnite + i - za namještanje
postavki.
Navi 950 Pritisnite HOME, odaberite Konfig. i
zatim Vrijeme i datum .
Automatsko podešavanje vremena
Sustav neprekidno prima informacije
o trenutačnom vremenu i datumu.
Ako želite da se postavke vremena i
datuma ažuriraju automatski,
uključite Automatsko podešavanje
vremena .
Ako želite ručno postaviti vrijeme i
datum, isključite Automatsko
podešavanje vremena .

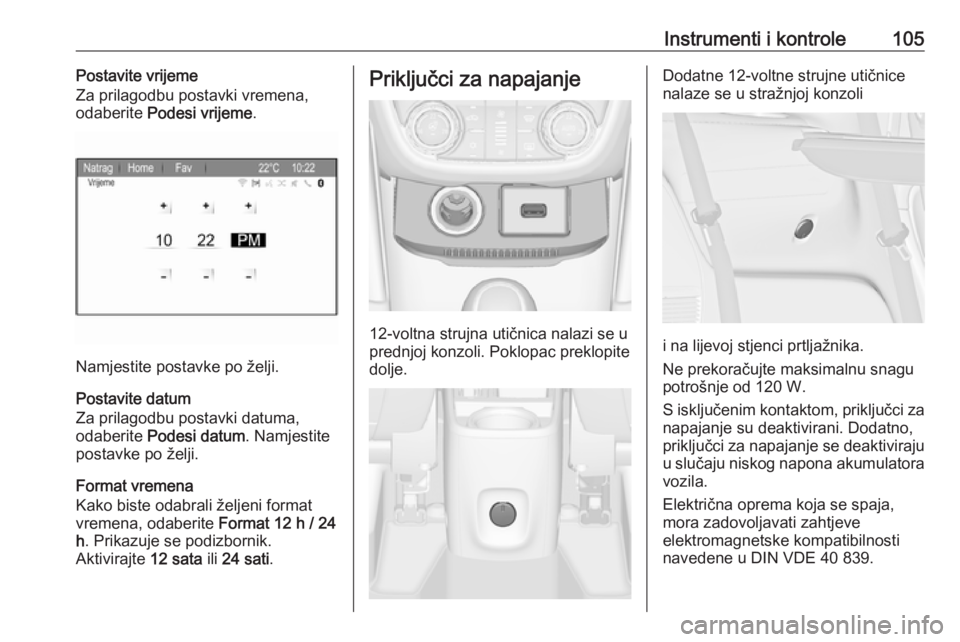

Instrumenti i kontrole105Postavite vrijeme
Za prilagodbu postavki vremena,
odaberite Podesi vrijeme .
Namjestite postavke po želji.
Postavite datum
Za prilagodbu postavki datuma,
odaberite Podesi datum . Namjestite
postavke po želji.
Format vremena
Kako biste odabrali željeni format
vremena, odaberite Format 12 h / 24
h . Prikazuje se podizbornik.
Aktivirajte 12 sata ili 24 sati .
Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli. Poklopac preklopite
dolje.
Dodatne 12-voltne strujne utičnice
nalaze se u stražnjoj konzoli
i na lijevoj stjenci prtljažnika.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.

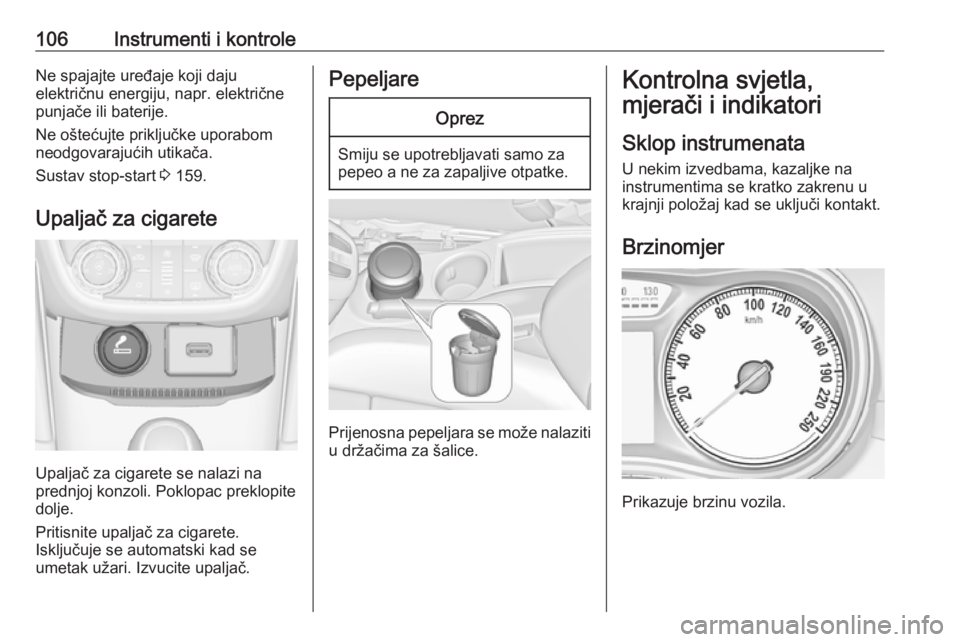

106Instrumenti i kontroleNe spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 159.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli. Poklopac preklopite dolje.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.

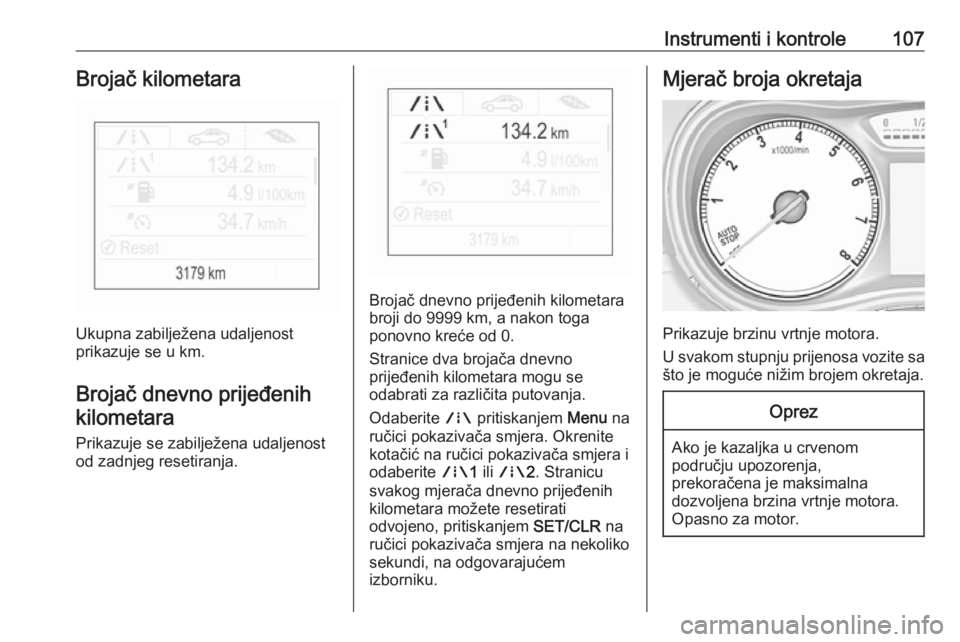

Instrumenti i kontrole107Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Prikazuje se zabilježena udaljenost
od zadnjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Stranice dva brojača dnevno
prijeđenih kilometara mogu se
odabrati za različita putovanja.
Odaberite ; pritiskanjem Menu na
ručici pokazivača smjera. Okrenite
kotačić na ručici pokazivača smjera i
odaberite ;1 ili ; 2. Stranicu
svakog mjerača dnevno prijeđenih kilometara možete resetirati
odvojeno, pritiskanjem SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi, na odgovarajućem
izborniku.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.

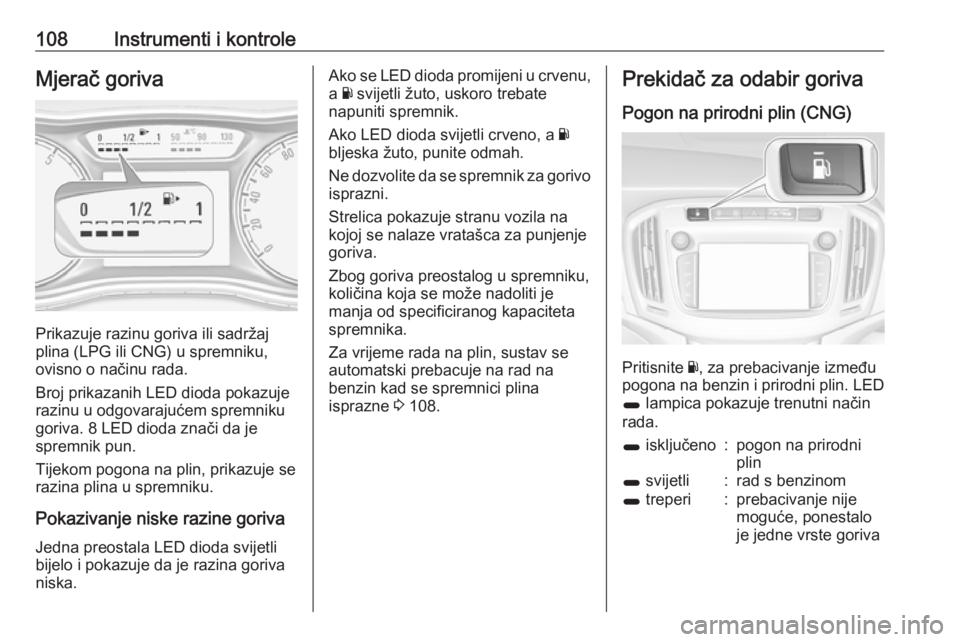

108Instrumenti i kontroleMjerač goriva
Prikazuje razinu goriva ili sadržaj
plina (LPG ili CNG) u spremniku,
ovisno o načinu rada.
Broj prikazanih LED dioda pokazuje
razinu u odgovarajućem spremniku
goriva. 8 LED dioda znači da je
spremnik pun.
Tijekom pogona na plin, prikazuje se
razina plina u spremniku.
Pokazivanje niske razine goriva Jedna preostala LED dioda svijetli
bijelo i pokazuje da je razina goriva
niska.
Ako se LED dioda promijeni u crvenu,
a Y svijetli žuto, uskoro trebate
napuniti spremnik.
Ako LED dioda svijetli crveno, a Y
bljeska žuto, punite odmah.
Ne dozvolite da se spremnik za gorivo isprazni.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Za vrijeme rada na plin, sustav se
automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 108.Prekidač za odabir goriva
Pogon na prirodni plin (CNG)
Pritisnite Y, za prebacivanje između
pogona na benzin i prirodni plin. LED 1 lampica pokazuje trenutni način
rada.
1 isključeno:pogon na prirodni
plin1 svijetli:rad s benzinom1 treperi:prebacivanje nije
moguće, ponestalo
je jedne vrste goriva
