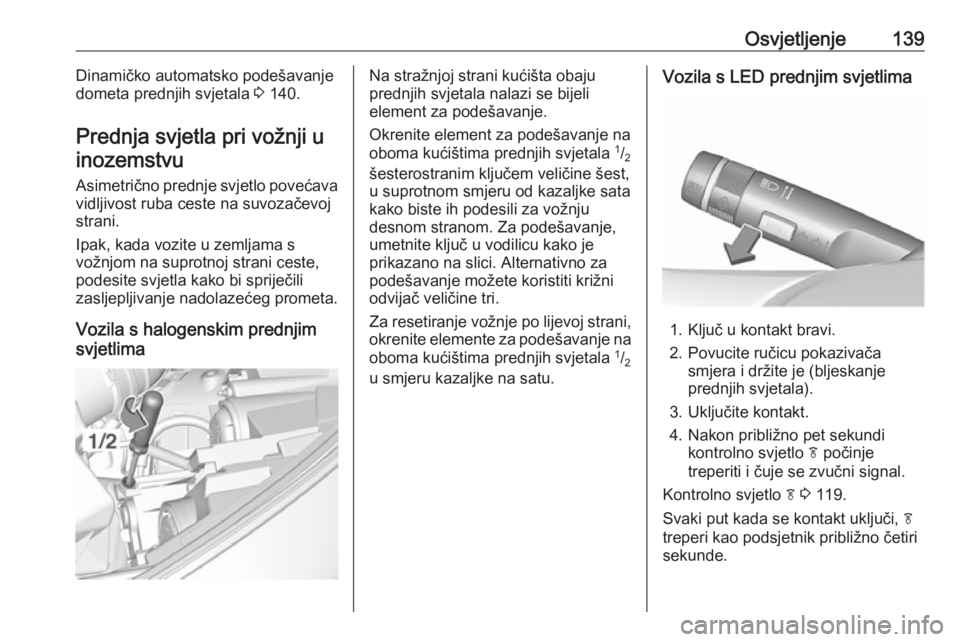

Osvjetljenje139Dinamičko automatsko podešavanje
dometa prednjih svjetala 3 140.
Prednja svjetla pri vožnji u inozemstvu
Asimetrično prednje svjetlo povećava
vidljivost ruba ceste na suvozačevoj
strani.
Ipak, kada vozite u zemljama s
vožnjom na suprotnoj strani ceste,
podesite svjetla kako bi spriječili
zasljepljivanje nadolazećeg prometa.
Vozila s halogenskim prednjim
svjetlimaNa stražnjoj strani kućišta obaju
prednjih svjetala nalazi se bijeli
element za podešavanje.
Okrenite element za podešavanje na oboma kućištima prednjih svjetala 1
/2
šesterostranim ključem veličine šest,
u suprotnom smjeru od kazaljke sata
kako biste ih podesili za vožnju
desnom stranom. Za podešavanje,
umetnite ključ u vodilicu kako je
prikazano na slici. Alternativno za
podešavanje možete koristiti križni
odvijač veličine tri.
Za resetiranje vožnje po lijevoj strani,
okrenite elemente za podešavanje na
oboma kućištima prednjih svjetala 1
/2
u smjeru kazaljke na satu.Vozila s LED prednjim svjetlima
1. Ključ u kontakt bravi.
2. Povucite ručicu pokazivača smjera i držite je (bljeskanje
prednjih svjetala).
3. Uključite kontakt.
4. Nakon približno pet sekundi kontrolno svjetlo f počinje
treperiti i čuje se zvučni signal.
Kontrolno svjetlo f 3 119.
Svaki put kada se kontakt uključi, f
treperi kao podsjetnik približno četiri sekunde.

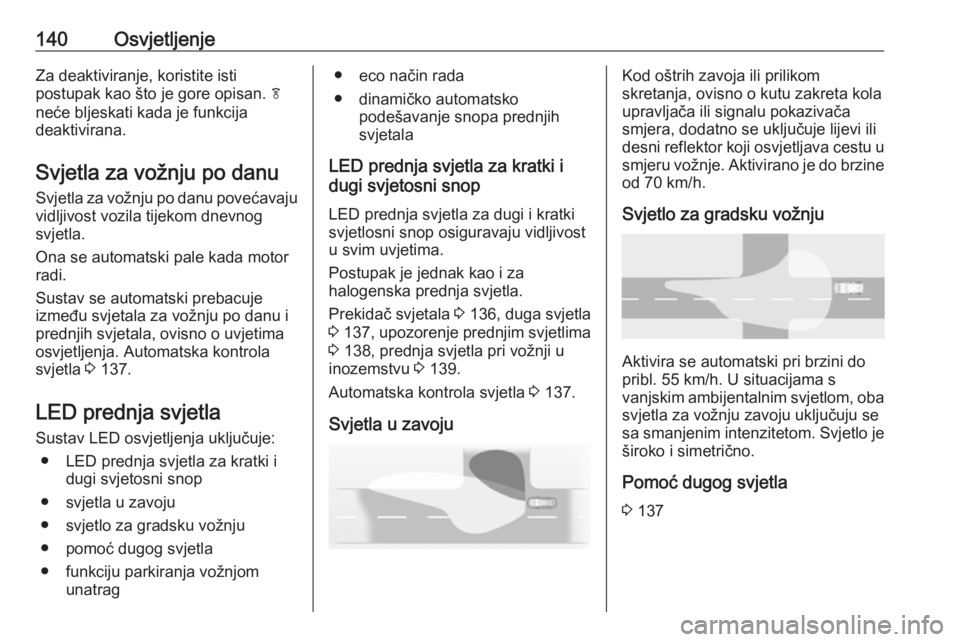

140OsvjetljenjeZa deaktiviranje, koristite isti
postupak kao što je gore opisan. f
neće bljeskati kada je funkcija
deaktivirana.
Svjetla za vožnju po danu Svjetla za vožnju po danu povećavaju
vidljivost vozila tijekom dnevnog
svjetla.
Ona se automatski pale kada motor
radi.
Sustav se automatski prebacuje
između svjetala za vožnju po danu i
prednjih svjetala, ovisno o uvjetima
osvjetljenja. Automatska kontrola
svjetla 3 137.
LED prednja svjetla
Sustav LED osvjetljenja uključuje: ● LED prednja svjetla za kratki i dugi svjetosni snop
● svjetla u zavoju
● svjetlo za gradsku vožnju
● pomoć dugog svjetla
● funkciju parkiranja vožnjom unatrag● eco način rada
● dinamičko automatsko podešavanje snopa prednjih
svjetala
LED prednja svjetla za kratki i
dugi svjetosni snop
LED prednja svjetla za dugi i kratki
svjetlosni snop osiguravaju vidljivost
u svim uvjetima.
Postupak je jednak kao i za
halogenska prednja svjetla.
Prekidač svjetala 3 136, duga svjetla
3 137 , upozorenje prednjim svjetlima
3 138, prednja svjetla pri vožnji u
inozemstvu 3 139.
Automatska kontrola svjetla 3 137.
Svjetla u zavojuKod oštrih zavoja ili prilikom
skretanja, ovisno o kutu zakreta kola
upravljača ili signalu pokazivača
smjera, dodatno se uključuje lijevi ili
desni reflektor koji osvjetljava cestu u smjeru vožnje. Aktivirano je do brzine
od 70 km/h.
Svjetlo za gradsku vožnju
Aktivira se automatski pri brzini do
pribl. 55 km/h. U situacijama s
vanjskim ambijentalnim svjetlom, oba
svjetla za vožnju zavoju uključuju se
sa smanjenim intenzitetom. Svjetlo je široko i simetrično.
Pomoć dugog svjetla 3 137

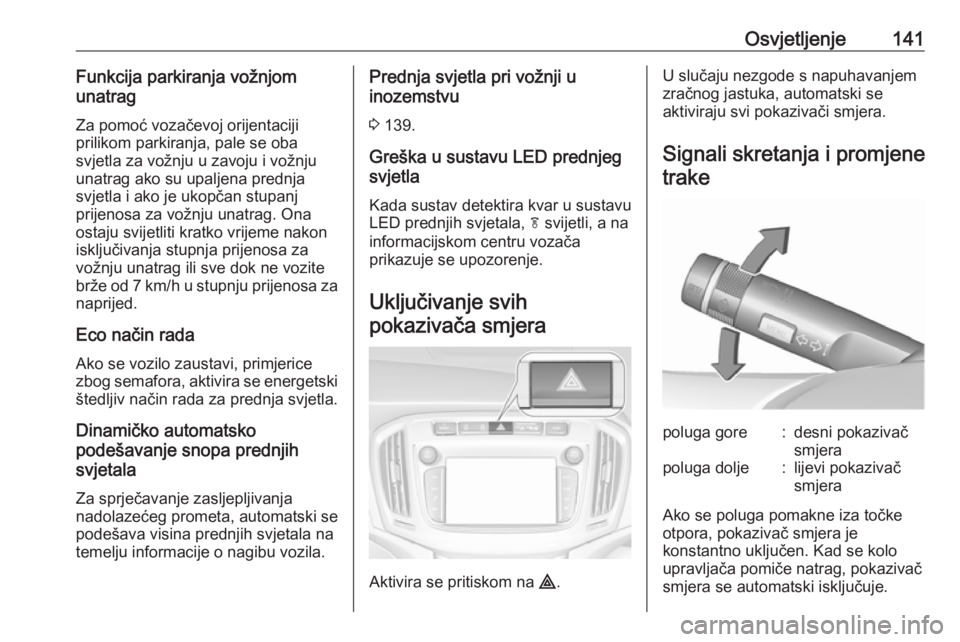

Osvjetljenje141Funkcija parkiranja vožnjom
unatrag
Za pomoć vozačevoj orijentaciji
prilikom parkiranja, pale se oba
svjetla za vožnju u zavoju i vožnju
unatrag ako su upaljena prednja
svjetla i ako je ukopčan stupanj
prijenosa za vožnju unatrag. Ona
ostaju svijetliti kratko vrijeme nakon
isključivanja stupnja prijenosa za
vožnju unatrag ili sve dok ne vozite
brže od 7 km/h u stupnju prijenosa za
naprijed.
Eco način radaAko se vozilo zaustavi, primjerice
zbog semafora, aktivira se energetski
štedljiv način rada za prednja svjetla.
Dinamičko automatsko
podešavanje snopa prednjih
svjetala
Za sprječavanje zasljepljivanja
nadolazećeg prometa, automatski se
podešava visina prednjih svjetala na
temelju informacije o nagibu vozila.Prednja svjetla pri vožnji u
inozemstvu
3 139.
Greška u sustavu LED prednjeg
svjetla
Kada sustav detektira kvar u sustavu
LED prednjih svjetala, f svijetli, a na
informacijskom centru vozača
prikazuje se upozorenje.
Uključivanje svihpokazivača smjera
Aktivira se pritiskom na ¨.
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
aktiviraju svi pokazivači smjera.
Signali skretanja i promjenetrakepoluga gore:desni pokazivač
smjerapoluga dolje:lijevi pokazivač
smjera
Ako se poluga pomakne iza točke
otpora, pokazivač smjera je
konstantno uključen. Kad se kolo
upravljača pomiče natrag, pokazivač
smjera se automatski isključuje.

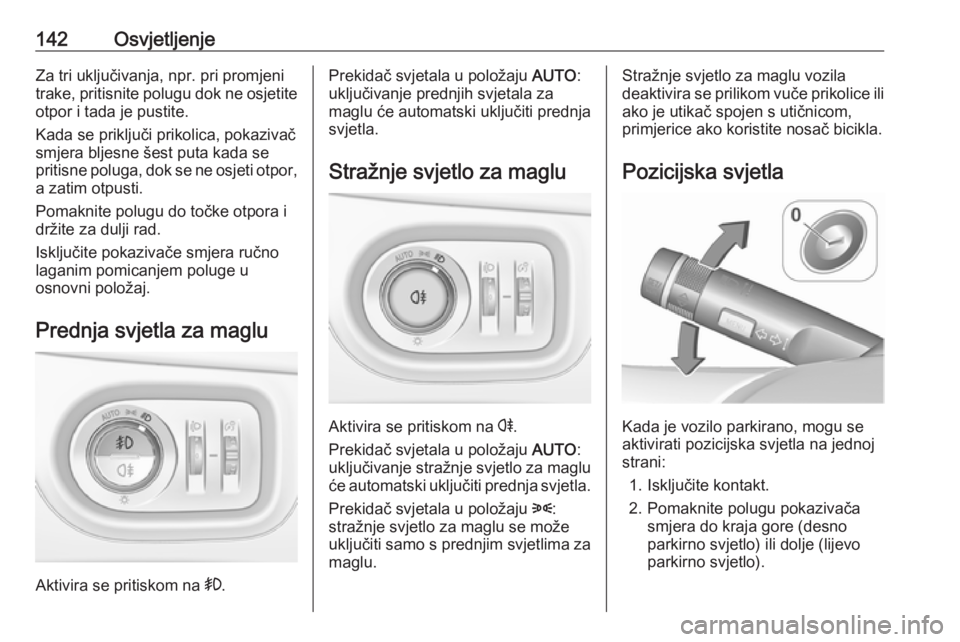

142OsvjetljenjeZa tri uključivanja, npr. pri promjeni
trake, pritisnite polugu dok ne osjetite
otpor i tada je pustite.
Kada se priključi prikolica, pokazivač
smjera bljesne šest puta kada se
pritisne poluga, dok se ne osjeti otpor, a zatim otpusti.
Pomaknite polugu do točke otpora i
držite za dulji rad.
Isključite pokazivače smjera ručno
laganim pomicanjem poluge u
osnovni položaj.
Prednja svjetla za maglu
Aktivira se pritiskom na >.
Prekidač svjetala u položaju AUTO:
uključivanje prednjih svjetala za
maglu će automatski uključiti prednja
svjetla.
Stražnje svjetlo za maglu
Aktivira se pritiskom na r
.
Prekidač svjetala u položaju AUTO:
uključivanje stražnje svjetlo za maglu će automatski uključiti prednja svjetla.
Prekidač svjetala u položaju 8:
stražnje svjetlo za maglu se može uključiti samo s prednjim svjetlima za
maglu.
Stražnje svjetlo za maglu vozila
deaktivira se prilikom vuče prikolice ili ako je utikač spojen s utičnicom,
primjerice ako koristite nosač bicikla.
Pozicijska svjetla
Kada je vozilo parkirano, mogu se
aktivirati pozicijska svjetla na jednoj
strani:
1. Isključite kontakt.
2. Pomaknite polugu pokazivača smjera do kraja gore (desno
parkirno svjetlo) ili dolje (lijevo
parkirno svjetlo).

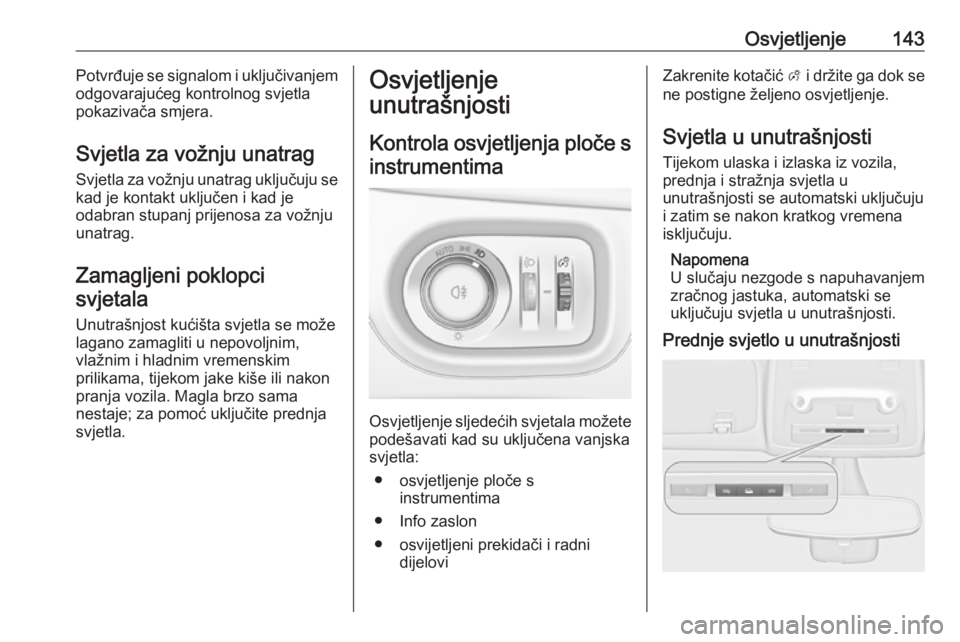

Osvjetljenje143Potvrđuje se signalom i uključivanjem
odgovarajućeg kontrolnog svjetla
pokazivača smjera.
Svjetla za vožnju unatrag
Svjetla za vožnju unatrag uključuju se
kad je kontakt uključen i kad je
odabran stupanj prijenosa za vožnju
unatrag.
Zamagljeni poklopci svjetala
Unutrašnjost kućišta svjetla se može
lagano zamagliti u nepovoljnim,
vlažnim i hladnim vremenskim
prilikama, tijekom jake kiše ili nakon
pranja vozila. Magla brzo sama
nestaje; za pomoć uključite prednja
svjetla.Osvjetljenje
unutrašnjosti
Kontrola osvjetljenja ploče s
instrumentima
Osvjetljenje sljedećih svjetala možete podešavati kad su uključena vanjskasvjetla:
● osvjetljenje ploče s instrumentima
● Info zaslon
● osvijetljeni prekidači i radni dijelovi
Zakrenite kotačić A i držite ga dok se
ne postigne željeno osvjetljenje.
Svjetla u unutrašnjosti Tijekom ulaska i izlaska iz vozila,
prednja i stražnja svjetla u
unutrašnjosti se automatski uključuju
i zatim se nakon kratkog vremena
isključuju.
Napomena
U slučaju nezgode s napuhavanjem
zračnog jastuka, automatski se
uključuju svjetla u unutrašnjosti.
Prednje svjetlo u unutrašnjosti

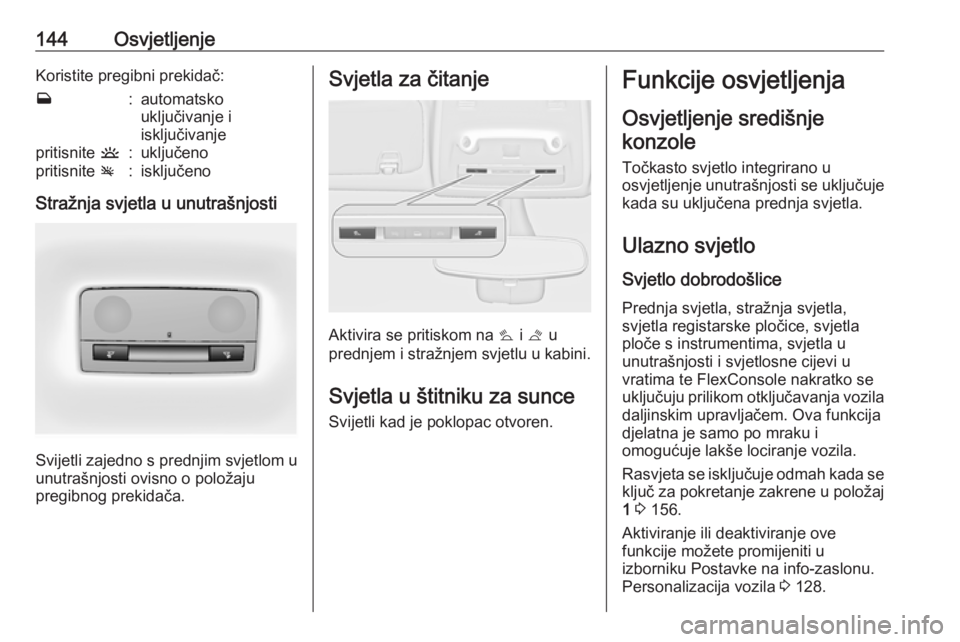

144OsvjetljenjeKoristite pregibni prekidač:w:automatsko
uključivanje i
isključivanjepritisnite u:uključenopritisnite v:isključeno
Stražnja svjetla u unutrašnjosti
Svijetli zajedno s prednjim svjetlom u
unutrašnjosti ovisno o položaju
pregibnog prekidača.
Svjetla za čitanje
Aktivira se pritiskom na s i t u
prednjem i stražnjem svjetlu u kabini.
Svjetla u štitniku za sunce
Svijetli kad je poklopac otvoren.
Funkcije osvjetljenja
Osvjetljenje središnjekonzole
Točkasto svjetlo integrirano u
osvjetljenje unutrašnjosti se uključuje
kada su uključena prednja svjetla.
Ulazno svjetlo
Svjetlo dobrodošlice Prednja svjetla, stražnja svjetla,
svjetla registarske pločice, svjetla
ploče s instrumentima, svjetla u
unutrašnjosti i svjetlosne cijevi u
vratima te FlexConsole nakratko se
uključuju prilikom otključavanja vozila
daljinskim upravljačem. Ova funkcija
djelatna je samo po mraku i
omogućuje lakše lociranje vozila.
Rasvjeta se isključuje odmah kada se ključ za pokretanje zakrene u položaj
1 3 156.
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 128.

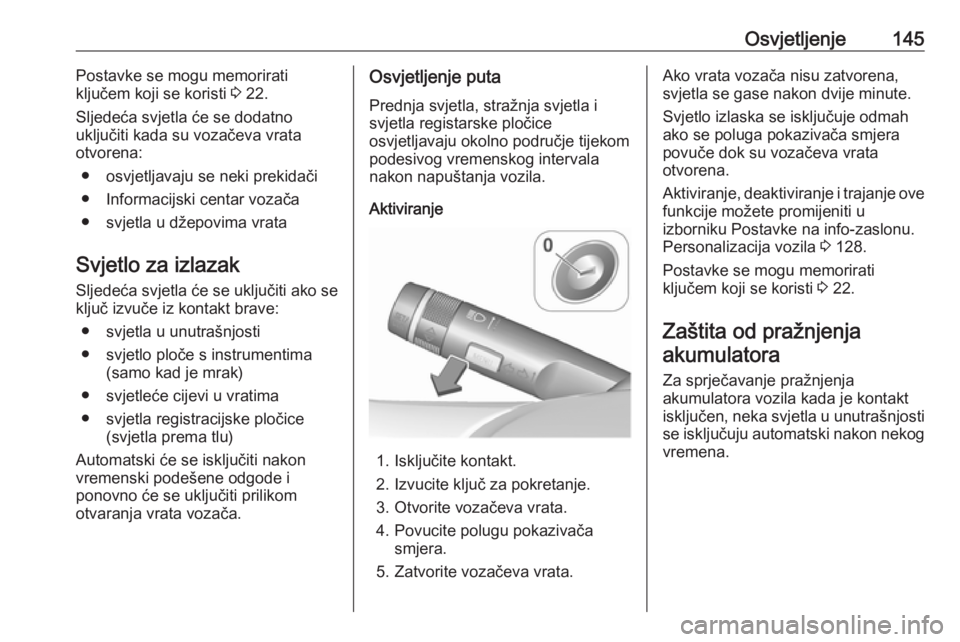

Osvjetljenje145Postavke se mogu memorirati
ključem koji se koristi 3 22.
Sljedeća svjetla će se dodatno
uključiti kada su vozačeva vrata
otvorena:
● osvjetljavaju se neki prekidači
● Informacijski centar vozača
● svjetla u džepovima vrata
Svjetlo za izlazak Sljedeća svjetla će se uključiti ako se
ključ izvuče iz kontakt brave:
● svjetla u unutrašnjosti
● svjetlo ploče s instrumentima (samo kad je mrak)
● svjetleće cijevi u vratima
● svjetla registracijske pločice (svjetla prema tlu)
Automatski će se isključiti nakon
vremenski podešene odgode i
ponovno će se uključiti prilikom
otvaranja vrata vozača.Osvjetljenje puta
Prednja svjetla, stražnja svjetla i
svjetla registarske pločice
osvjetljavaju okolno područje tijekom
podesivog vremenskog intervala
nakon napuštanja vozila.
Aktiviranje
1. Isključite kontakt.
2. Izvucite ključ za pokretanje.
3. Otvorite vozačeva vrata.
4. Povucite polugu pokazivača smjera.
5. Zatvorite vozačeva vrata.
Ako vrata vozača nisu zatvorena,
svjetla se gase nakon dvije minute.
Svjetlo izlaska se isključuje odmah ako se poluga pokazivača smjera
povuče dok su vozačeva vrata
otvorena.
Aktiviranje, deaktiviranje i trajanje ove funkcije možete promijeniti u
izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 128.
Postavke se mogu memorirati
ključem koji se koristi 3 22.
Zaštita od pražnjenja akumulatora
Za sprječavanje pražnjenja
akumulatora vozila kada je kontakt
isključen, neka svjetla u unutrašnjosti
se isključuju automatski nakon nekog vremena.

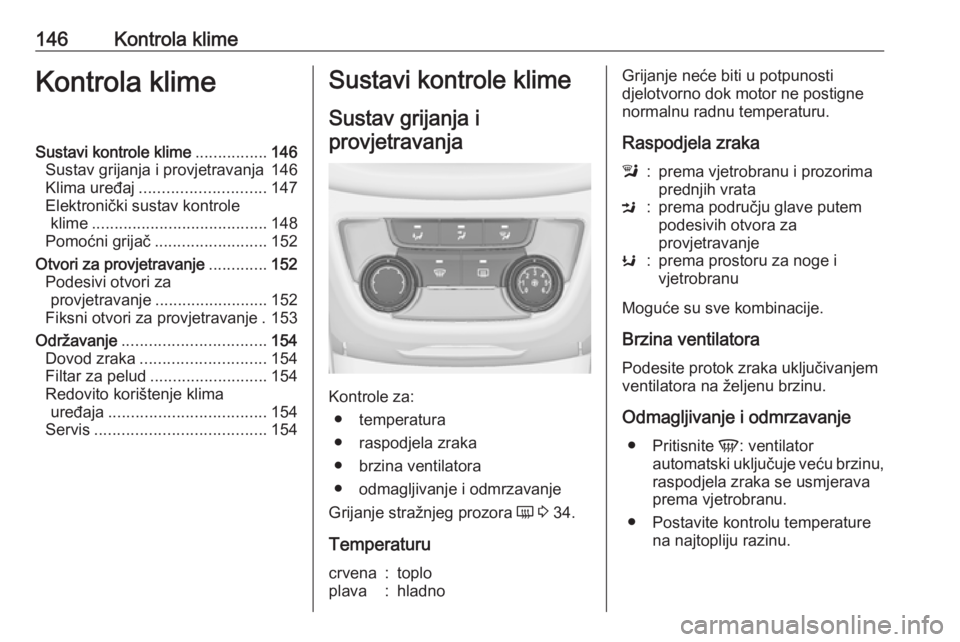

146Kontrola klimeKontrola klimeSustavi kontrole klime................146
Sustav grijanja i provjetravanja 146
Klima uređaj ............................ 147
Elektronički sustav kontrole klime ....................................... 148
Pomoćni grijač ......................... 152
Otvori za provjetravanje .............152
Podesivi otvori za provjetravanje ......................... 152
Fiksni otvori za provjetravanje . 153
Održavanje ................................ 154
Dovod zraka ............................ 154
Filtar za pelud .......................... 154
Redovito korištenje klima uređaja ................................... 154
Servis ...................................... 154Sustavi kontrole klime
Sustav grijanja i provjetravanja
Kontrole za: ● temperatura
● raspodjela zraka
● brzina ventilatora
● odmagljivanje i odmrzavanje
Grijanje stražnjeg prozora Ü 3 34.
Temperaturu
crvena:toploplava:hladnoGrijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Raspodjela zrakal:prema vjetrobranu i prozorima
prednjih vrataM:prema području glave putem
podesivih otvora za
provjetravanjeK:prema prostoru za noge i
vjetrobranu
Moguće su sve kombinacije.
Brzina ventilatora
Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Odmagljivanje i odmrzavanje ● Pritisnite V: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava prema vjetrobranu.
● Postavite kontrolu temperature na najtopliju razinu.

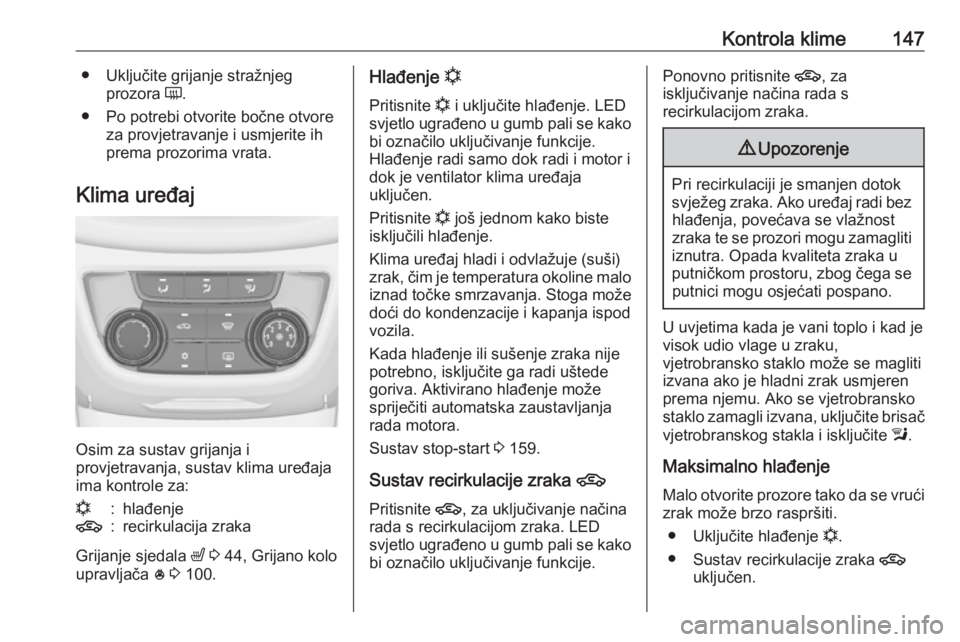

Kontrola klime147● Uključite grijanje stražnjegprozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Klima uređaj
Osim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:
n:hlađenje4:recirkulacija zraka
Grijanje sjedala ß 3 44, Grijano kolo
upravljača * 3 100.
Hlađenje n
Pritisnite n i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak, čim je temperatura okoline malo iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Aktivirano hlađenje može
spriječiti automatska zaustavljanja
rada motora.
Sustav stop-start 3 159.
Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako bi označilo uključivanje funkcije.Ponovno pritisnite 4, za
isključivanje načina rada s
recirkulacijom zraka.9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima kada je vani toplo i kad jevisok udio vlage u zraku,
vjetrobransko staklo može se magliti izvana ako je hladni zrak usmjeren
prema njemu. Ako se vjetrobransko
staklo zamagli izvana, uključite brisač
vjetrobranskog stakla i isključite l.
Maksimalno hlađenje Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
● Uključite hlađenje n.
● Sustav recirkulacije zraka 4
uključen.

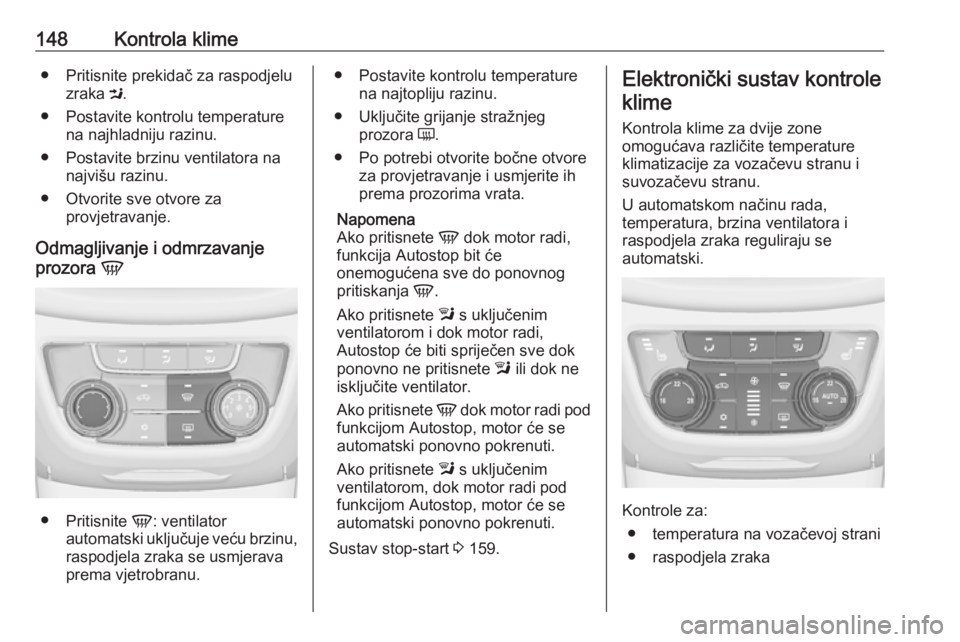

148Kontrola klime● Pritisnite prekidač za raspodjeluzraka M.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora V
●
Pritisnite V: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava
prema vjetrobranu.
● Postavite kontrolu temperature na najtopliju razinu.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ihprema prozorima vrata.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete l s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete l ili dok ne
isključite ventilator.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete l s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 159.Elektronički sustav kontrole
klime
Kontrola klime za dvije zoneomogućava različite temperature
klimatizacije za vozačevu stranu i
suvozačevu stranu.
U automatskom načinu rada,
temperatura, brzina ventilatora i
raspodjela zraka reguliraju se
automatski.
Kontrole za:
● temperatura na vozačevoj strani
● raspodjela zraka
