OPEL ZAFIRA C 2017.5 Priručnik za vlasnika (in Croatian)

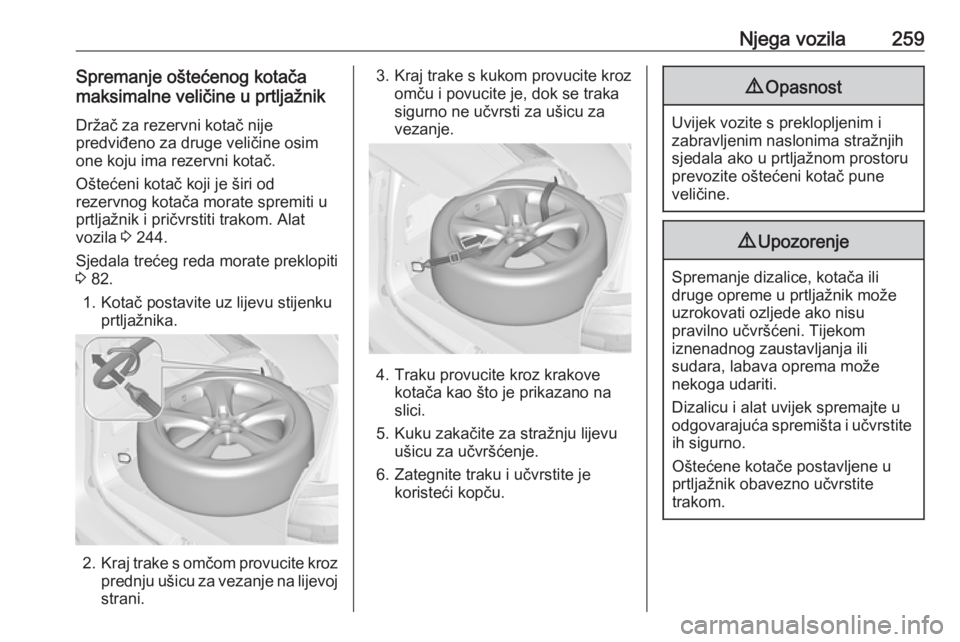

Njega vozila259Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
Držač za rezervni kotač nije
predviđeno za druge veličine osim
one koju ima rezervni kotač.
Oštećeni kotač koji je širi od
rezervnog kotača morate spremiti u
prtljažnik i pričvrstiti trakom. Alat
vozila 3 244.
Sjedala trećeg reda morate preklopiti
3 82.
1. Kotač postavite uz lijevu stijenku prtljažnika.
2. Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na lijevoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.
4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za stražnju lijevu ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremajte u
odgovarajuća spremišta i učvrstite ih sigurno.
Oštećene kotače postavljene u prtljažnik obavezno učvrstite
trakom.

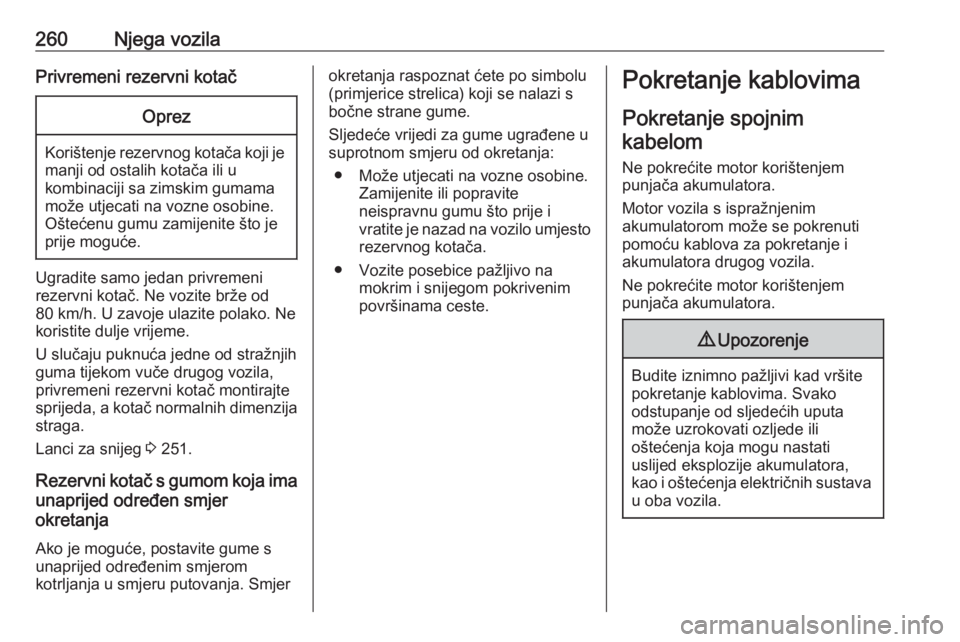

260Njega vozilaPrivremeni rezervni kotačOprez
Korištenje rezervnog kotača koji jemanji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
U slučaju puknuća jedne od stražnjih
guma tijekom vuče drugog vozila,
privremeni rezervni kotač montirajte
sprijeda, a kotač normalnih dimenzija straga.
Lanci za snijeg 3 251.
Rezervni kotač s gumom koja ima unaprijed određen smjer
okretanja
Ako je moguće, postavite gume s
unaprijed određenim smjerom
kotrljanja u smjeru putovanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom može se pokrenuti
pomoću kablova za pokretanje i
akumulatora drugog vozila.
Ne pokrećite motor korištenjem
punjača akumulatora.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.

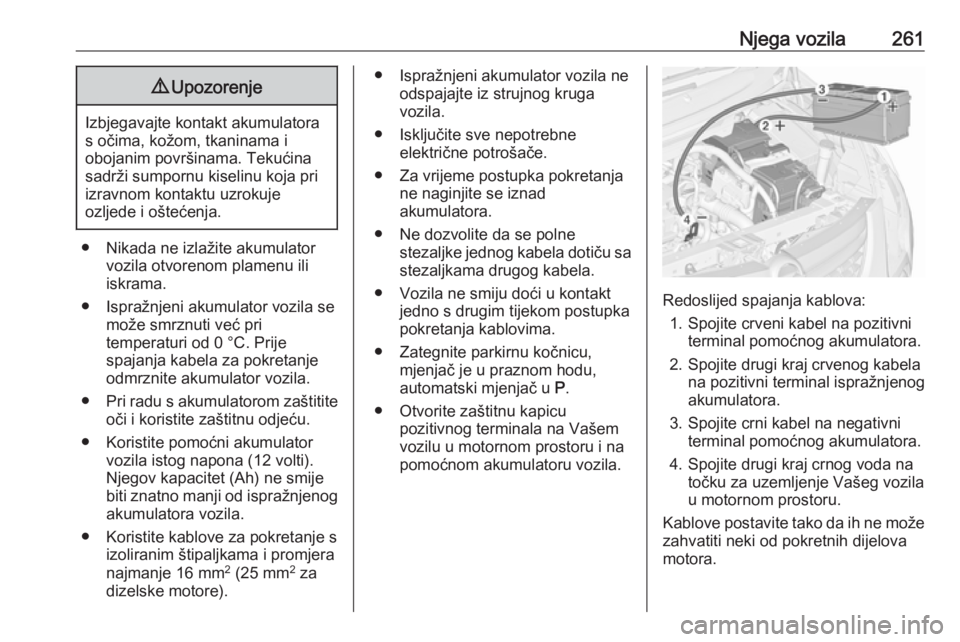

Njega vozila2619Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator vozila.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator vozila istog napona (12 volti).
Njegov kapacitet (Ah) ne smije biti znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
dizelske motore).
● Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnicu, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitnu kapicu pozitivnog terminala na Vašem
vozilu u motornom prostoru i na
pomoćnom akumulatoru vozila.
Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.

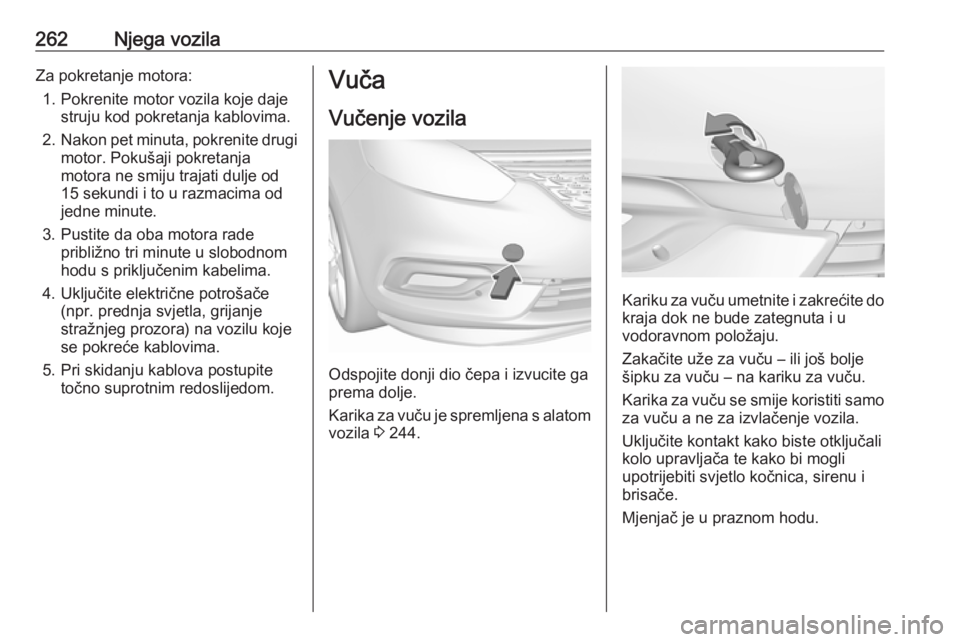

262Njega vozilaZa pokretanje motora:1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Odspojite donji dio čepa i izvucite ga
prema dolje.
Karika za vuču je spremljena s alatom vozila 3 244.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Mjenjač je u praznom hodu.

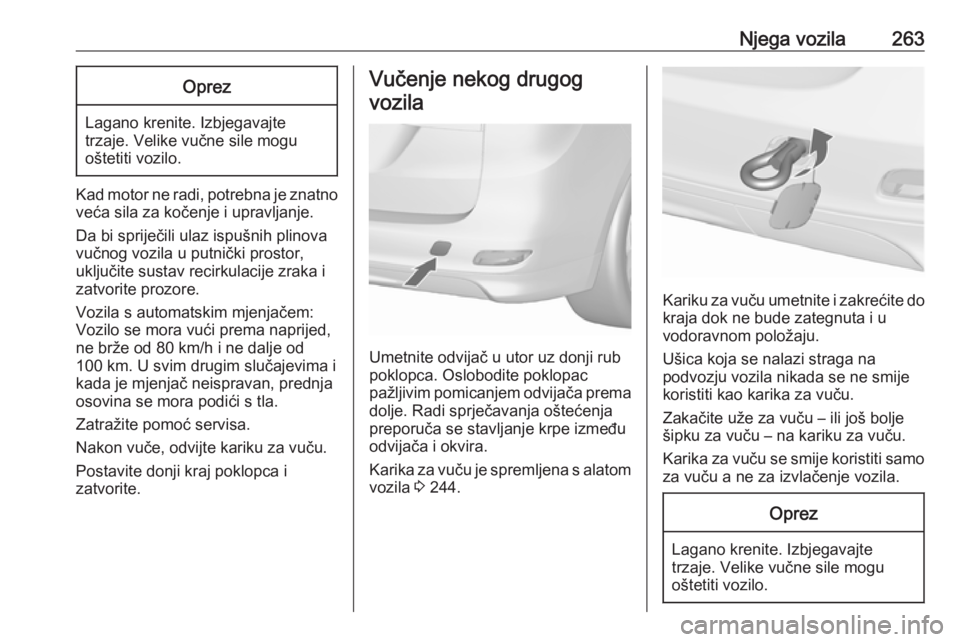

Njega vozila263Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s automatskim mjenjačem:
Vozilo se mora vući prema naprijed,
ne brže od 80 km/h i ne dalje od
100 km. U svim drugim slučajevima i
kada je mjenjač neispravan, prednja
osovina se mora podići s tla.
Zatražite pomoć servisa.
Nakon vuče, odvijte kariku za vuču. Postavite donji kraj poklopca i
zatvorite.
Vučenje nekog drugog
vozila
Umetnite odvijač u utor uz donji rub
poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje. Radi sprječavanja oštećenja preporuča se stavljanje krpe između
odvijača i okvira.
Karika za vuču je spremljena s alatom vozila 3 244.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.

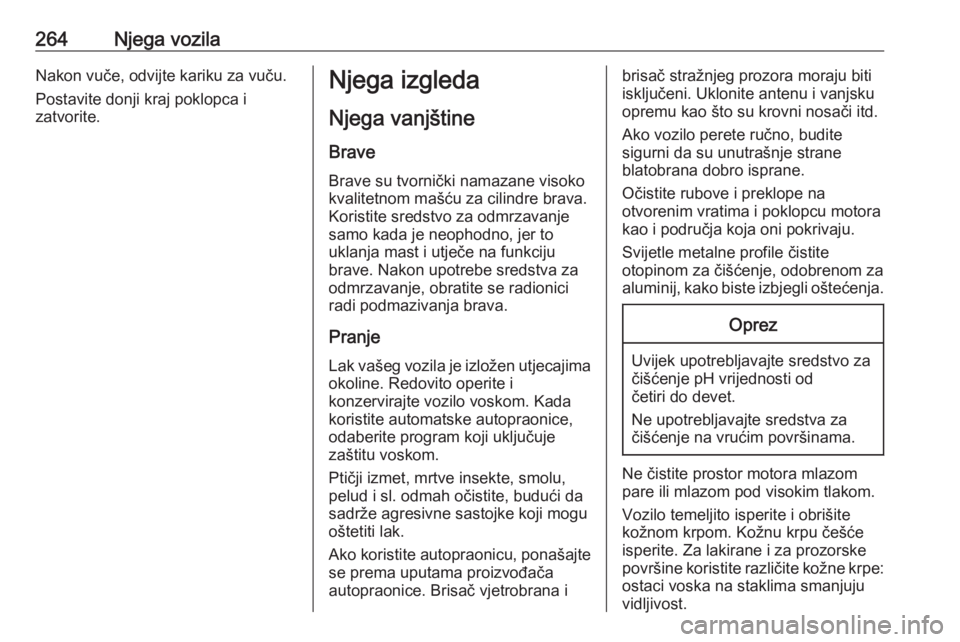

264Njega vozilaNakon vuče, odvijte kariku za vuču.Postavite donji kraj poklopca i
zatvorite.Njega izgleda
Njega vanjštine BraveBrave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava. Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici radi podmazivanja brava.
Pranje Lak vašeg vozila je izložen utjecajima
okoline. Redovito operite i
konzervirajte vozilo voskom. Kada
koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisač vjetrobrana ibrisač stražnjeg prozora moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora
kao i područja koja oni pokrivaju.
Svijetle metalne profile čistite
otopinom za čišćenje, odobrenom za
aluminij, kako biste izbjegli oštećenja.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti od
četiri do devet.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
površine koristite različite kožne krpe: ostaci voska na staklima smanjuju
vidljivost.

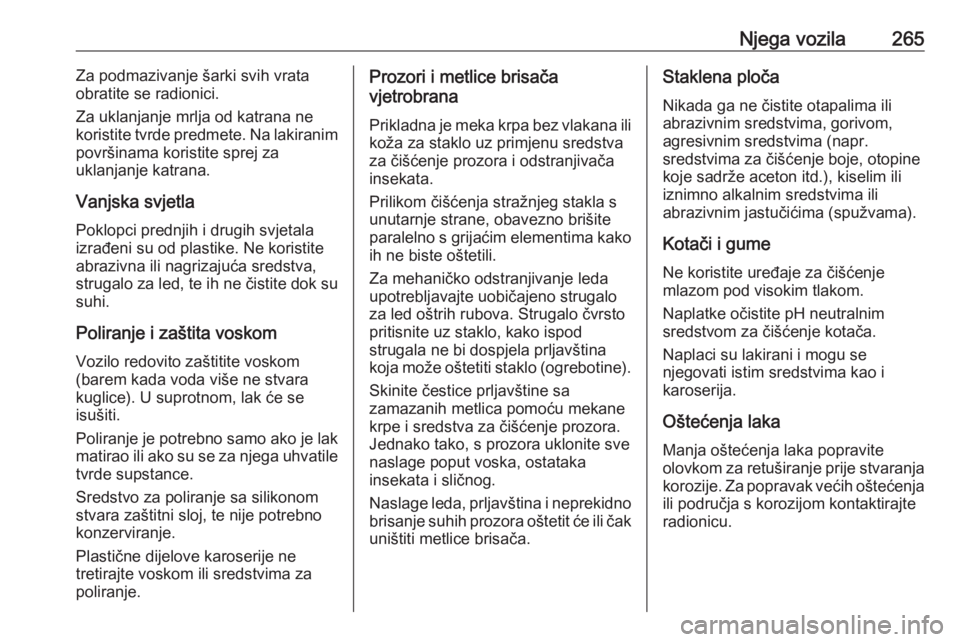

Njega vozila265Za podmazivanje šarki svih vrata
obratite se radionici.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim
površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su suhi.
Poliranje i zaštita voskom
Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak će se
isušiti.
Poliranje je potrebno samo ako je lak matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.
Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.Prozori i metlice brisača
vjetrobrana
Prikladna je meka krpa bez vlakana ili
koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Skinite čestice prljavštine sa
zamazanih metlica pomoću mekane
krpe i sredstva za čišćenje prozora.
Jednako tako, s prozora uklonite sve
naslage poput voska, ostataka
insekata i sličnog.
Naslage leda, prljavština i neprekidno
brisanje suhih prozora oštetit će ili čak
uništiti metlice brisača.Staklena ploča
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (napr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim jastučićima (spužvama).
Kotači i gume
Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.
Oštećenja laka
Manja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.

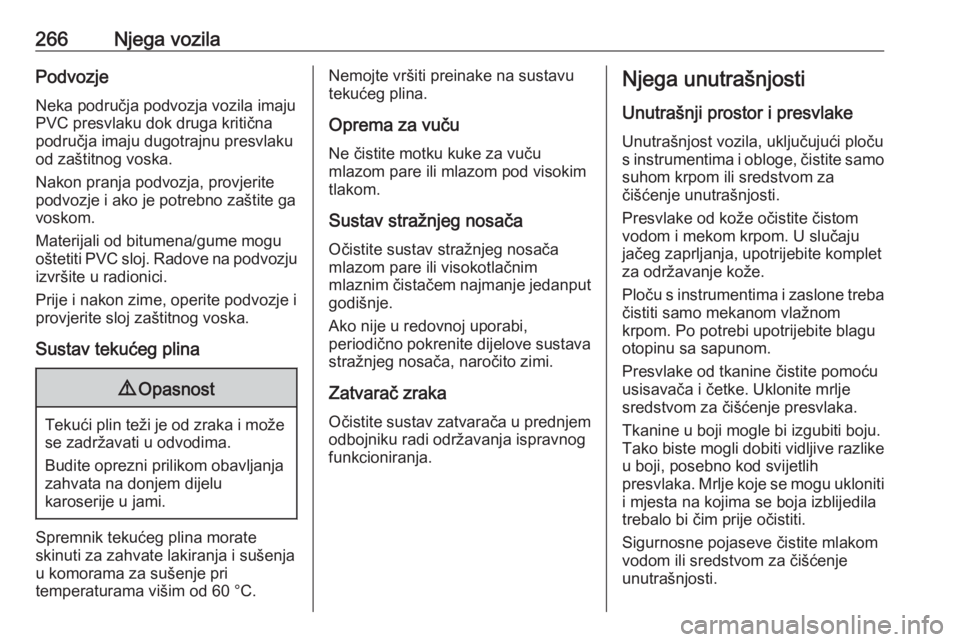

266Njega vozilaPodvozje
Neka područja podvozja vozila imaju PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na podvozju izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.
Sustav tekućeg plina9 Opasnost
Tekući plin teži je od zraka i može
se zadržavati u odvodima.
Budite oprezni prilikom obavljanja
zahvata na donjem dijelu
karoserije u jami.
Spremnik tekućeg plina morate
skinuti za zahvate lakiranja i sušenja
u komorama za sušenje pri
temperaturama višim od 60 °C.
Nemojte vršiti preinake na sustavu
tekućeg plina.
Oprema za vuču Ne čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim tlakom.
Sustav stražnjeg nosača Očistite sustav stražnjeg nosača
mlazom pare ili visokotlačnim
mlaznim čistačem najmanje jedanput
godišnje.
Ako nije u redovnoj uporabi,
periodično pokrenite dijelove sustava
stražnjeg nosača, naročito zimi.
Zatvarač zraka
Očistite sustav zatvarača u prednjem odbojniku radi održavanja ispravnog
funkcioniranja.Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo
suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Presvlake od kože očistite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet
za održavanje kože.
Ploču s instrumentima i zaslone treba čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.

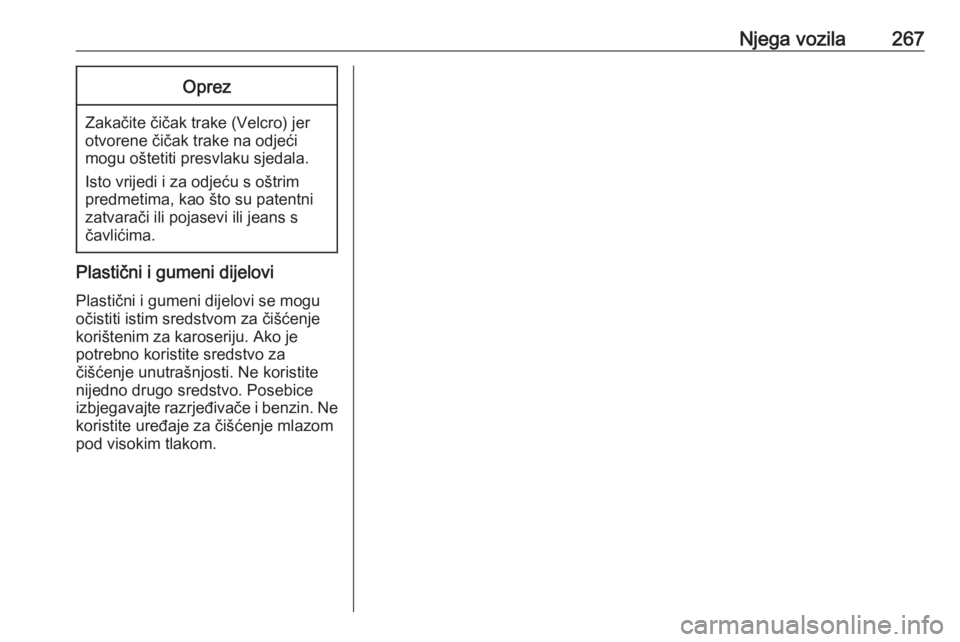

Njega vozila267Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

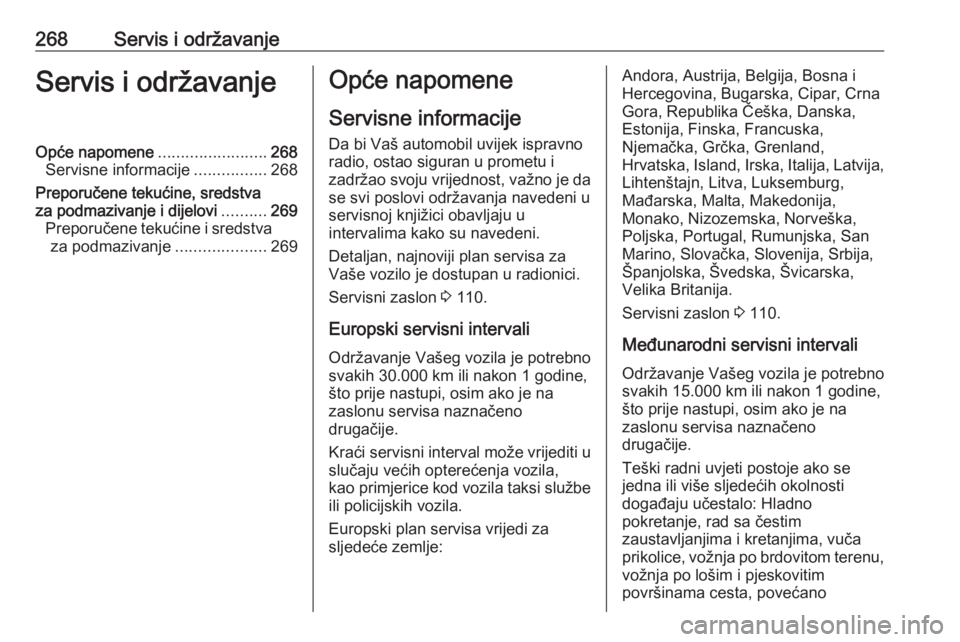

268Servis i održavanjeServis i održavanjeOpće napomene........................268
Servisne informacije ................268
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........269
Preporučene tekućine i sredstva za podmazivanje ....................269Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi poslovi održavanja navedeni u
servisnoj knjižici obavljaju u
intervalima kako su navedeni.
Detaljan, najnoviji plan servisa za
Vaše vozilo je dostupan u radionici.
Servisni zaslon 3 110.
Europski servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija,
Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 110.
Međunarodni servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 15.000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
vožnja po lošim i pjeskovitim
površinama cesta, povećano
